带材检测用立式传感驱动装置结构

　　这套立式驱动结构主要面向薄带材连续生产线上的在线检测工位，常见于锂电铜箔、铝塑膜、精密金属带材、光学薄膜等卷材的生产或分切工序中，这类工序需要在带材走料过程中实时采集厚度、张力、表面缺陷等参数，而驱动装置需要为检测传感器提供稳定的垂直进给与定位支撑，避免带材走料过程中的振动传递到传感端，影响检测数据的准确性。

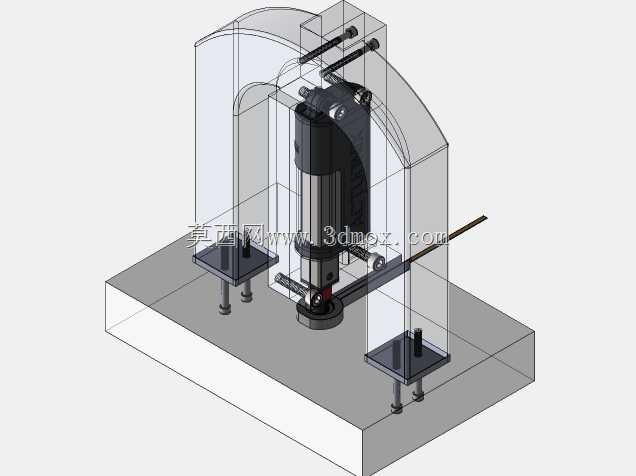

　　从结构布局来看，整套装置采用C型开放式框架作为承载主体，底座为整块矩形安装平板，通过四个可调支撑脚与设备机架台面连接，支撑脚采用螺栓加锁紧螺母的结构，安装时可以通过调整四个支撑脚的伸出长度，微调整个框架的水平度，保证驱动轴的垂直精度，避免电机输出轴出现偏载磨损。两侧的立式护罩采用透明亚克力材质，既可以防护内部传动结构避免车间粉尘、料屑侵入，又能直观观察内部运行状态，日常巡检时不需要拆罩就能确认传动部件的连接情况。

　　核心驱动单元垂直安装在框架中部的安装板上，输出轴垂直向下，轴端预留了传感器安装接口，可以直接接触式检测传感器的探测头，也可以通过转接支架安装非接触式的激光、涡流类检测探头。驱动单元的侧面设置了导向杆与直线轴承配合的导向结构，电机带动传感器做垂直升降动作时，导向结构可以抵消输出轴的径向间隙，保证探头的进给直线度，重复定位精度可以控制在0.02mm以内，满足高精度带材检测的位置要求。

　　设计过程中重点考虑了检测工位的避让需求，C型框架的开口侧正对带材走料路径，带材可以从开口处水平穿过，不需要断开生产线的走料路径就能完成检测装置的安装与调试，非常适合现有生产线的技改加装场景。框架的两侧立板上预留了多组安装孔位，可以根据不同带材的幅宽、走料高度调整驱动单元的安装高度，适配不同规格的生产线参数。底座上的安装孔采用长圆孔设计，安装时可以沿带材走料的垂直方向微调整个装置的位置，保证探头正对带材的检测基准线。

　　从安装边界来看，整套装置的底座长宽尺寸控制在400mm×300mm范围内，整体高度不超过350mm，占用的安装空间较小，不会和生产线周边的导辊、张力控制机构产生干涉。驱动单元的行程设置为50mm，足够满足不同厚度带材的检测距离调整需求，也能在换卷、穿带时将探头抬起到安全位置，避免带材接头剐蹭探测头。装置的走线全部从护罩内部的走线槽布置，外部没有明线，既避免车间油污、粉尘侵蚀线缆，也防止走料过程中带材剐蹭线缆造成故障。

　　在实际使用场景中，这套结构可以直接集成到带材生产线的在线检测架上，不需要额外设计复杂的安装支架，驱动单元的控制信号可以直接接入生产线的PLC系统，和走料速度、张力控制实现联动，当带材出现接头、断带信号时，驱动单元自动抬升探头，避免探头损坏。结构中所有的连接螺栓都采用标准件，传动部位的润滑点都预留了注油孔，日常维护只需要定期给直线轴承加注润滑脂，检查支撑脚的锁紧状态即可，维护成本较低。护罩的固定采用快拆式手拧螺丝，不需要专用工具就能拆开护罩完成内部部件的检修或传感器更换，大幅缩短停机维护时间。
