桌面便携USB金属冷却小风扇设计

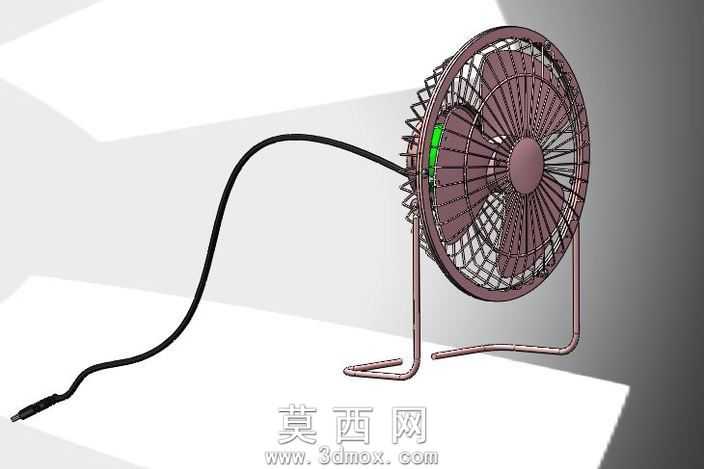

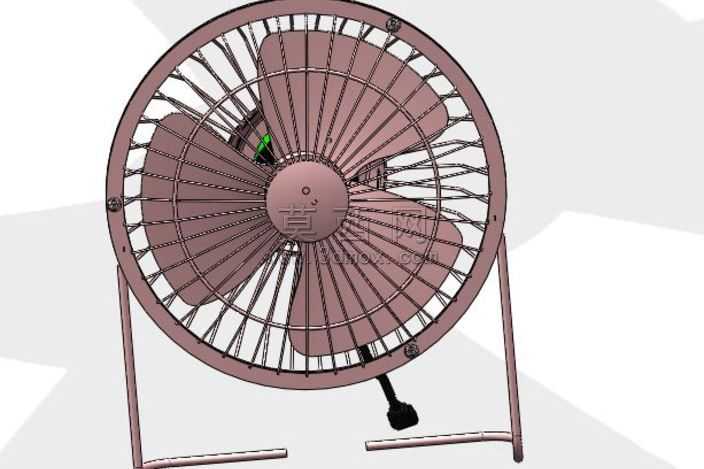

本款USB冷却风扇的三维建模工作围绕桌面便携散热的实用需求展开，建模阶段优先还原产品的真实结构比例，首先完成整体框架的基准搭建：以圆形扇框为核心定位基准，依次构建外圈金属防护网、中心扇叶固定座、底部倾斜支撑脚的基础轮廓，所有部件的尺寸比例严格参照实物的便携属性设定，整体直径控制在适合桌面摆放的合理区间，支撑脚采用弯折金属条结构，建模时精准还原弯折角度与支撑跨度，保证放置状态的稳定性呈现。扇叶部分采用四叶弧形设计，建模过程中对每片扇叶的倾斜角度、曲面弧度做了精细化处理，通过曲面放样、边界切除等操作还原扇叶的导风曲面，保证后续渲染时能体现出扇叶的送风结构逻辑；外圈防护网采用细密径向金属丝搭配环形加固圈的结构，建模时通过阵列命令快速生成均匀分布的径向金属丝，再叠加多道不同直径的环形固定圈，还原防护网的通透防护结构，同时控制模型面数保证整体轻量化。材质渲染阶段针对不同部件做了区分设置：扇框、防护网、支撑脚统一赋予哑光玫瑰金金属材质，调整金属粗糙度、反射参数模拟铁艺喷塑的细腻质感，避免过度反光带来的廉价感；中心固定座采用同色系稍深的哑光材质，和扇叶、防护网形成细微层次区分；USB供电线部分赋予黑色磨砂橡胶材质，末端USB接头做了金属触点的细节还原，提升整体真实度。结构设计上充分考虑USB供电的便携属性，整体无多余冗余部件，支撑脚与扇框采用可转动的连接结构，建模时预留了转动配合的间隙，可实现送风角度的调整，适配不同桌面使用场景的送风需求；整体结构无复杂可拆卸部件，符合低成本便携小电器的设计定位，所有部件的装配关系在建模时都做了干涉检查，保证各部件之间无穿模、错位问题，最终呈现的模型完整还原了这类USB小风扇简约实用的外观与结构特点，可用于产品展示、结构参考等相关场景。
