VzBoT远程静态冷却龙门框架结构

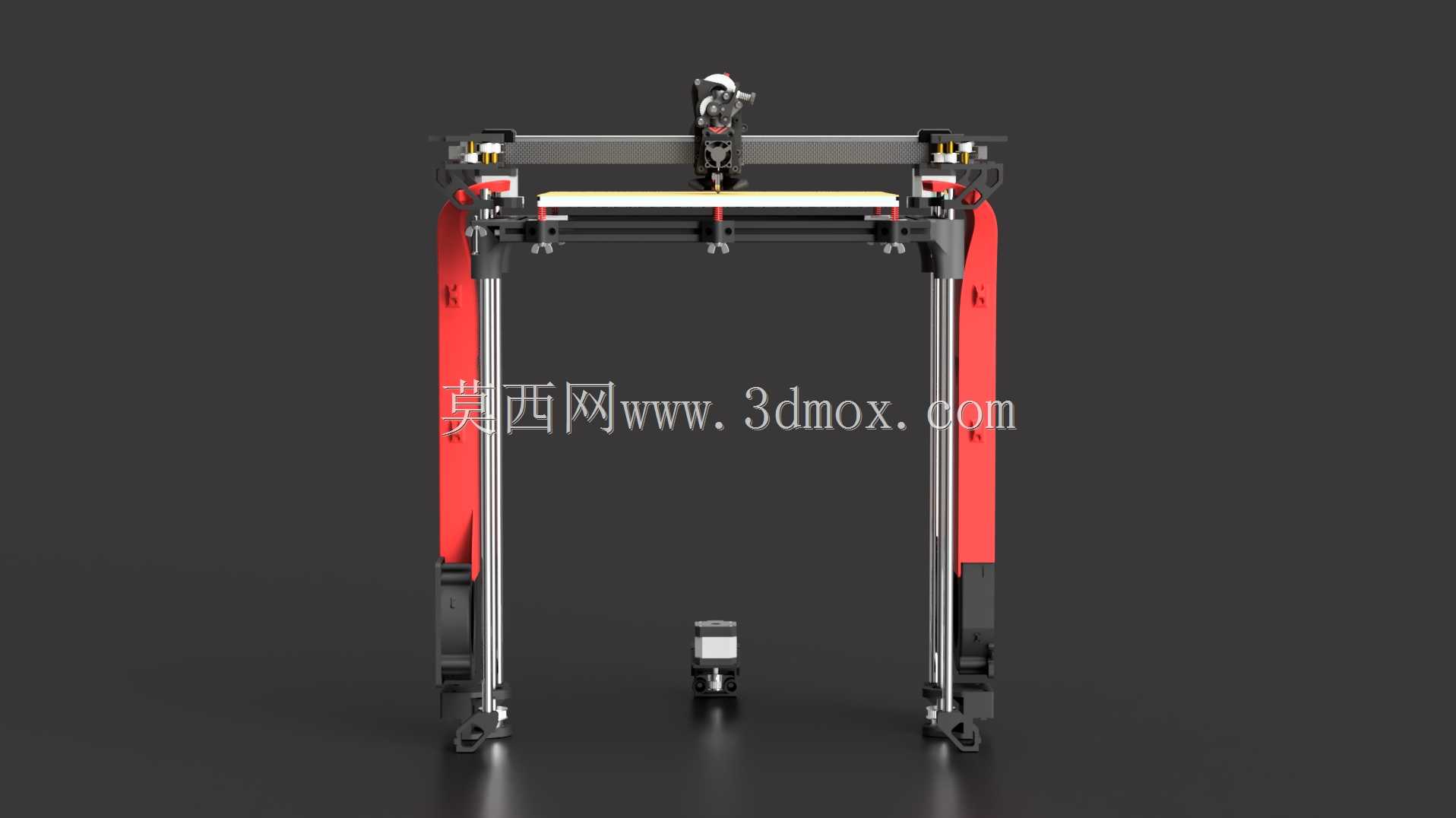

　　这套结构的核心应用场景是桌面级FDM熔融沉积3D打印的挤出端冷却环节，针对高速打印工况下耗材熔融后定型速度不足、层间冷却不均导致的翘曲、拉丝、悬垂面成型精度差等实际生产痛点设计，区别于常规的喷嘴侧吹风扇方案，采用远程静态冷却的布局逻辑，将冷却风道与运动挤出端做轻量化解耦，减少运动部件的负载惯量，适配VzBoT系列高速龙门3D打印机的高加速度运动特性。从实际用途来看，该结构承担两个核心功能：一是为刚从喷嘴挤出的熔融耗材提供均匀、稳定的定向冷却气流，保证耗材挤出后快速达到玻璃化转变温度以下，减少高温耗材的形变余量，提升高速打印下的尺寸精度；二是通过龙门侧置的风道布局，避免冷却风扇直接挂载在挤出头组件上，降低运动端的整体重量，

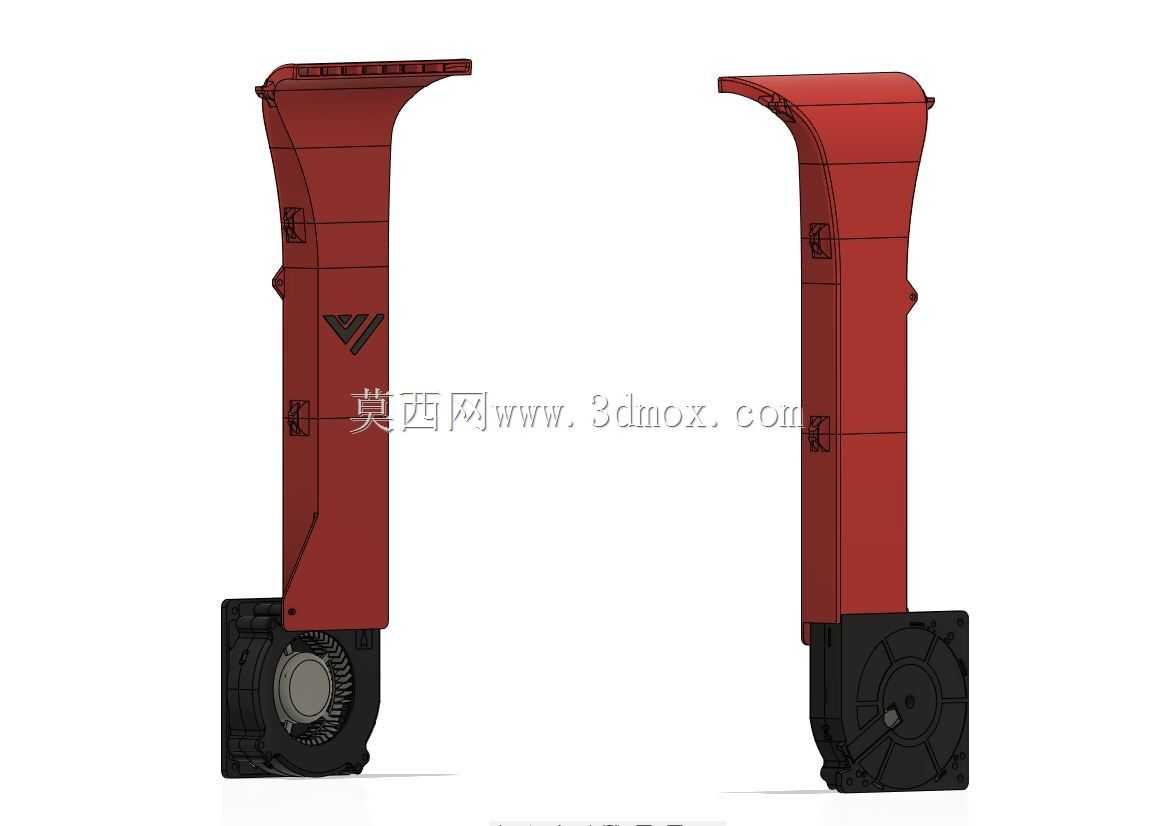

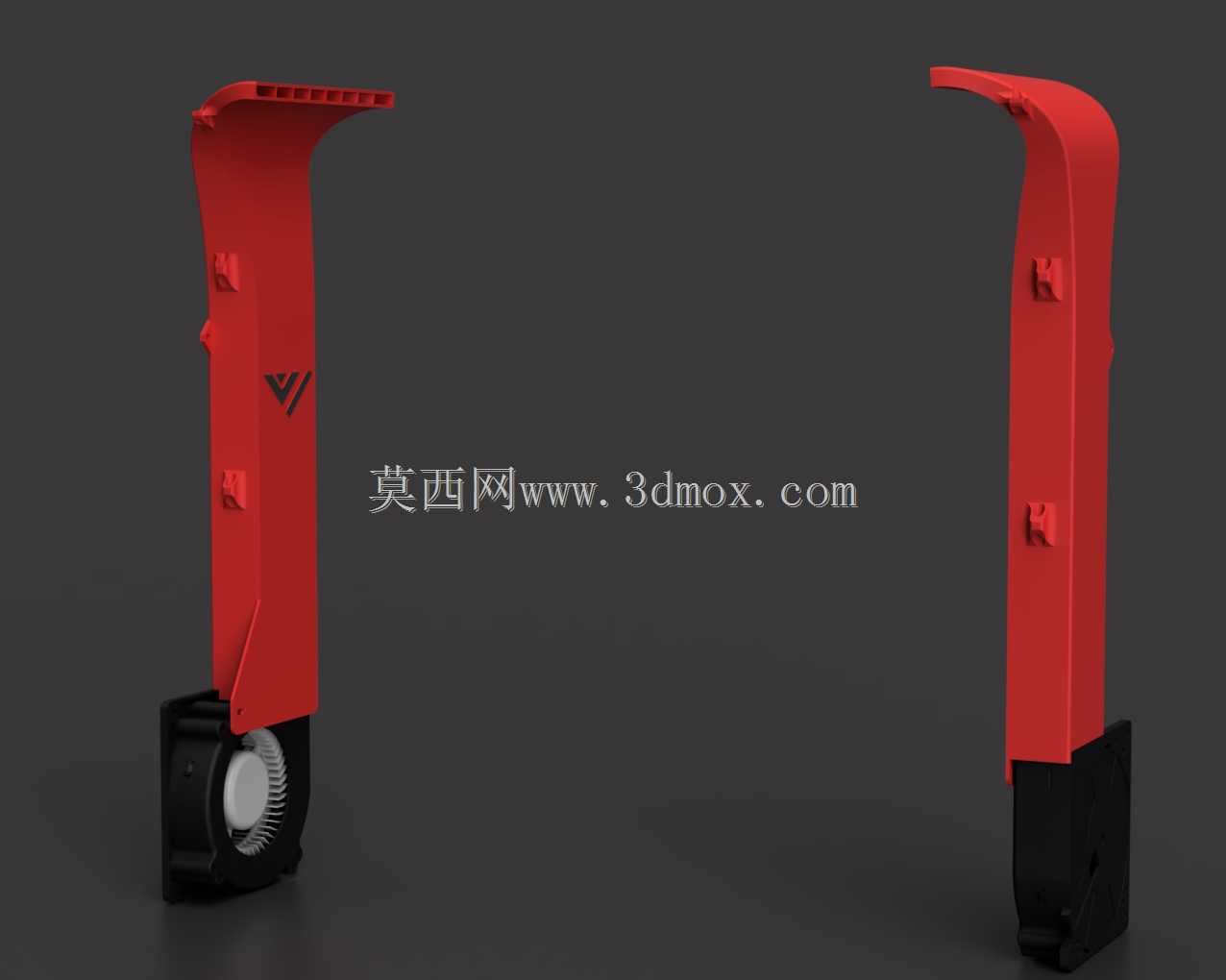

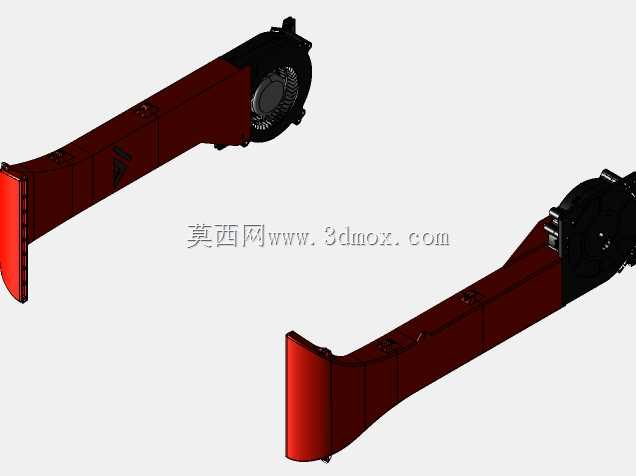

　　让X轴运动模组在高加减速工况下的振动更小，共振点更易调校，同时减少风扇线缆随挤出头反复弯折带来的线材疲劳断裂风险。在功能特性设计上，两侧的立式支撑结构集成了风道导流功能，红色的支撑壳体内部做了平滑的流道曲面设计，没有直角折返结构，能最大程度降低风阻，让气流从远端风机输送到喷嘴区域时的风压损失控制在较低水平，气流出口处做了窄缝收敛设计，将冷却气流精准约束在喷嘴下方1-3mm的挤出成型区域，避免气流吹散喷嘴处的未挤出熔融耗材，也不会对热端加热块的温度稳定性造成干扰，防止热端温度波动导致的耗材挤出不畅问题。框架顶部的横梁采用了轻量化的型材拼接设计，兼顾结构刚性与整体重量，

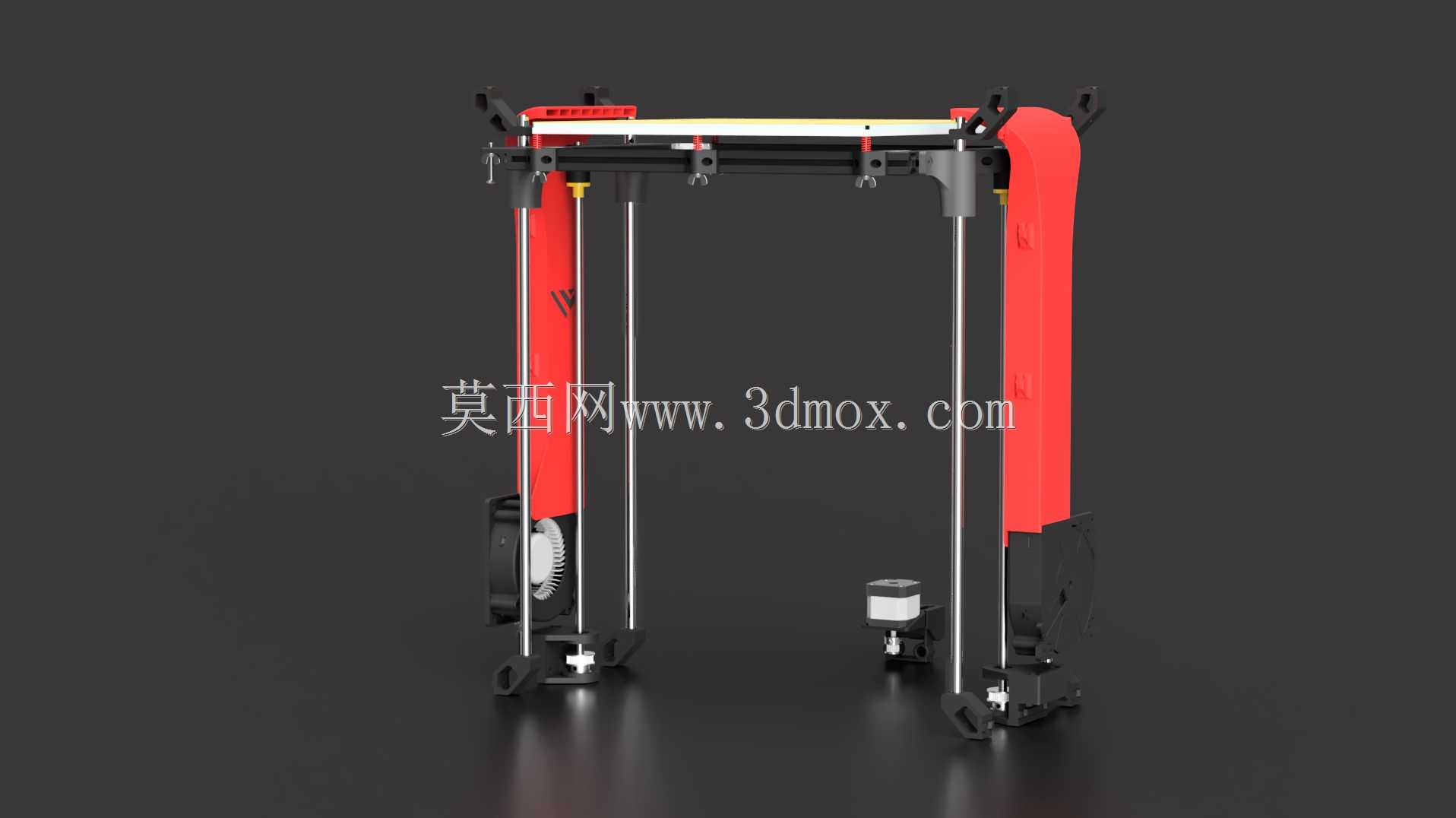

　　横梁上预留的标准安装槽位可以适配不同尺寸的VzBoT机型X轴导轨安装需求，两侧支撑脚的位置做了与打印机龙门立柱的匹配安装接口，不需要额外打孔改造就可以直接固定在现有设备的机架上，安装边界充分考虑了现有桌面级3D打印机的机架尺寸，整体宽度适配200-300mm打印幅面的机型，安装后不会与打印机的Z轴升降模组、自动调平传感器、料路管线产生运动干涉。设计思路上没有采用常规的端载风扇方案，核心考量是高速3D打印过程中，挤出端的重量每降低100g，X轴运动的伺服负载就能降低约15%，加减速过程中的过冲量也会明显减小，将冷却系统的风机、导流主体结构固定在静态的龙门机架上，仅通过风道将气流引导至工作区域，既保留了冷却功能的有效性，

　　又实现了运动端的极致轻量化，同时两侧对称的支撑结构也能对龙门框架的顶部形成额外的结构加强，提升X轴导轨两端的安装刚性，减少长行程运动下的导轨形变。结构上的金属导杆除了承担框架的结构支撑作用，还可以作为管线的导向固定件，将冷却系统的供电线、传感器线束顺着导杆排布固定，避免线束散乱影响运动部件的行程，底部的安装座做了可调式的固定孔位设计，可以根据不同机型的机架安装孔距做前后、左右的位置微调，保证冷却出风口与喷嘴的相对位置始终处于最佳冷却区间，不需要额外打印定制转接件就能完成适配。在实际装配过程中，该结构的所有拼接位置都采用了定位止口设计，装配时不需要额外做位置校准，拼接完成后风道的密封性可以得到保证，不会出现接缝漏风导致的风压不足问题，外壳部分采用了耐高温的工程塑料材质，可以承受打印腔体内长期50-60℃的工作温度，不会出现受热形变导致的风道错位问题，金属支撑件做了阳极氧化处理，长期在打印腔体的高温环境下工作也不会出现锈蚀、涂层脱落的问题。从实际使用的适配性来看，这套冷却结构可以适配多种常见的挤出头方案，包括近程挤出、远程挤出配置，出风口的角度可以通过支撑脚的固定螺丝做小范围调整，针对不同耗材的冷却需求调整气流的吹拂角度，比如打印PLA耗材时可以将出风口调低，增强冷却效果，打印ABS、ASA等需要高温腔体的耗材时，可以将出风口调高，减少气流对成型区域的干扰，适配不同耗材的打印工艺需求。
