龙门式高速FDM熔融沉积3D打印整机结构

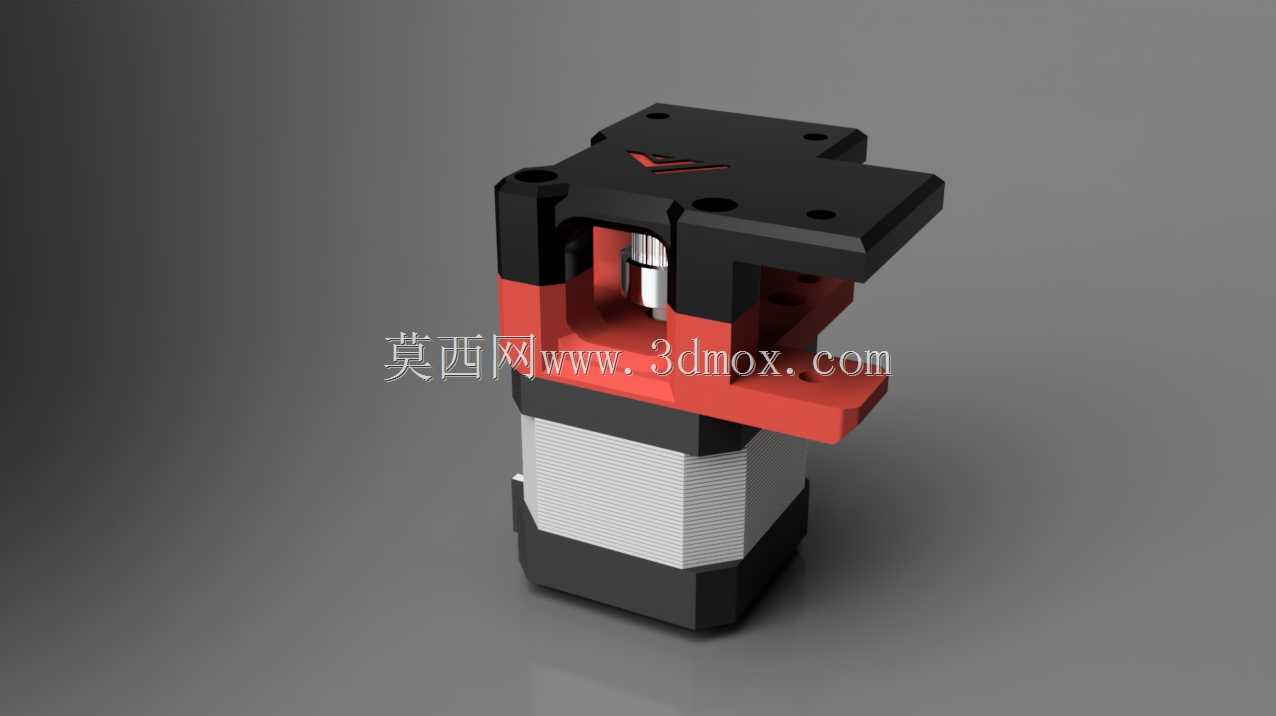

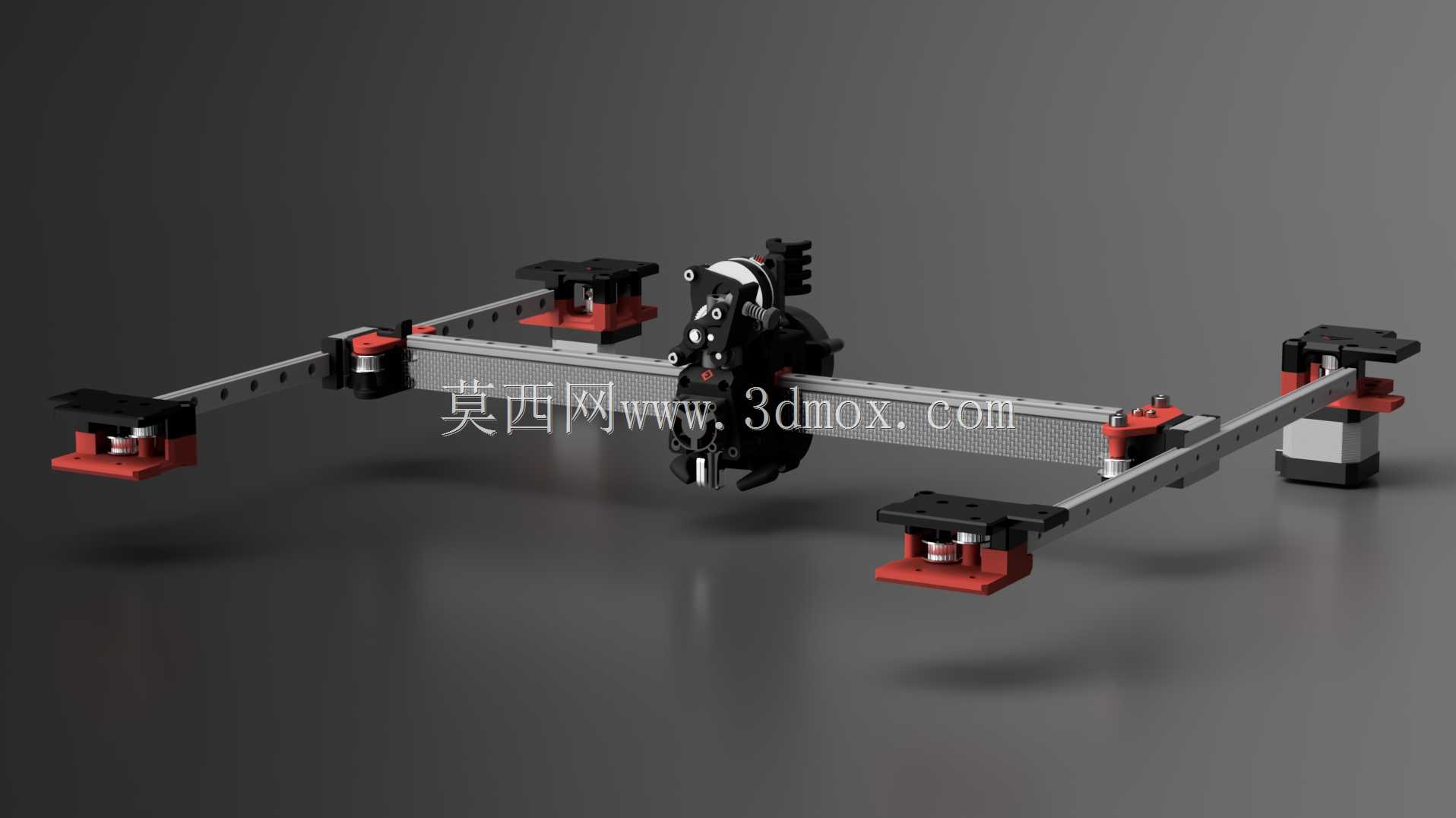

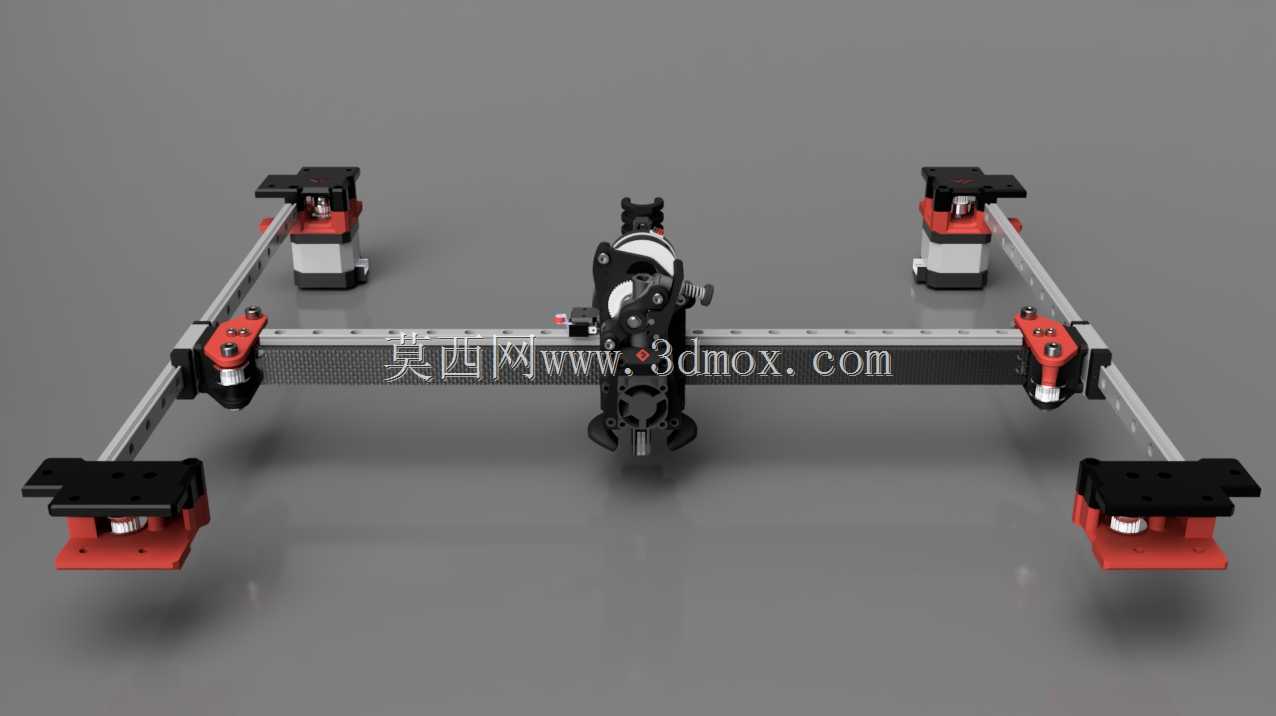

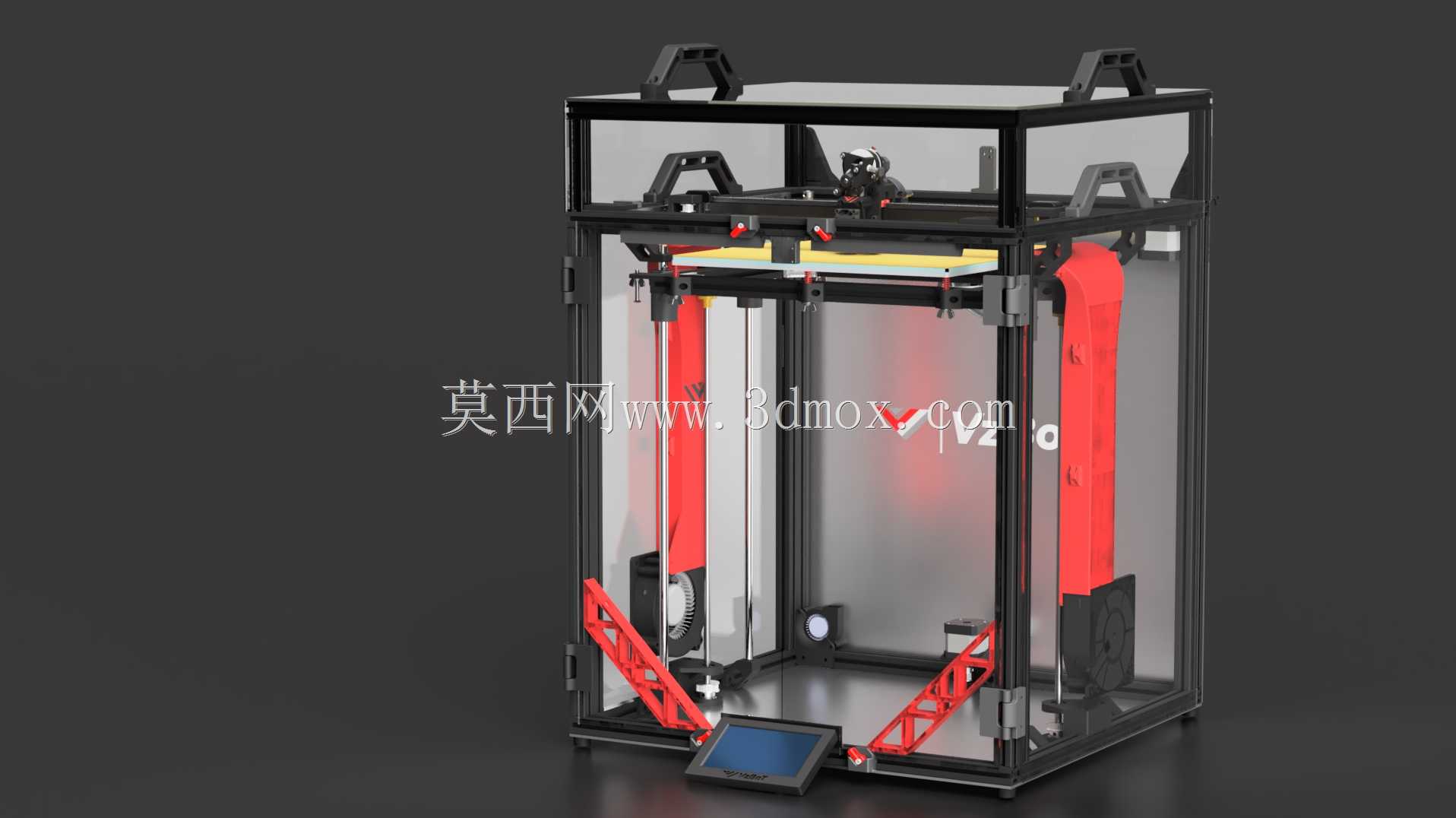

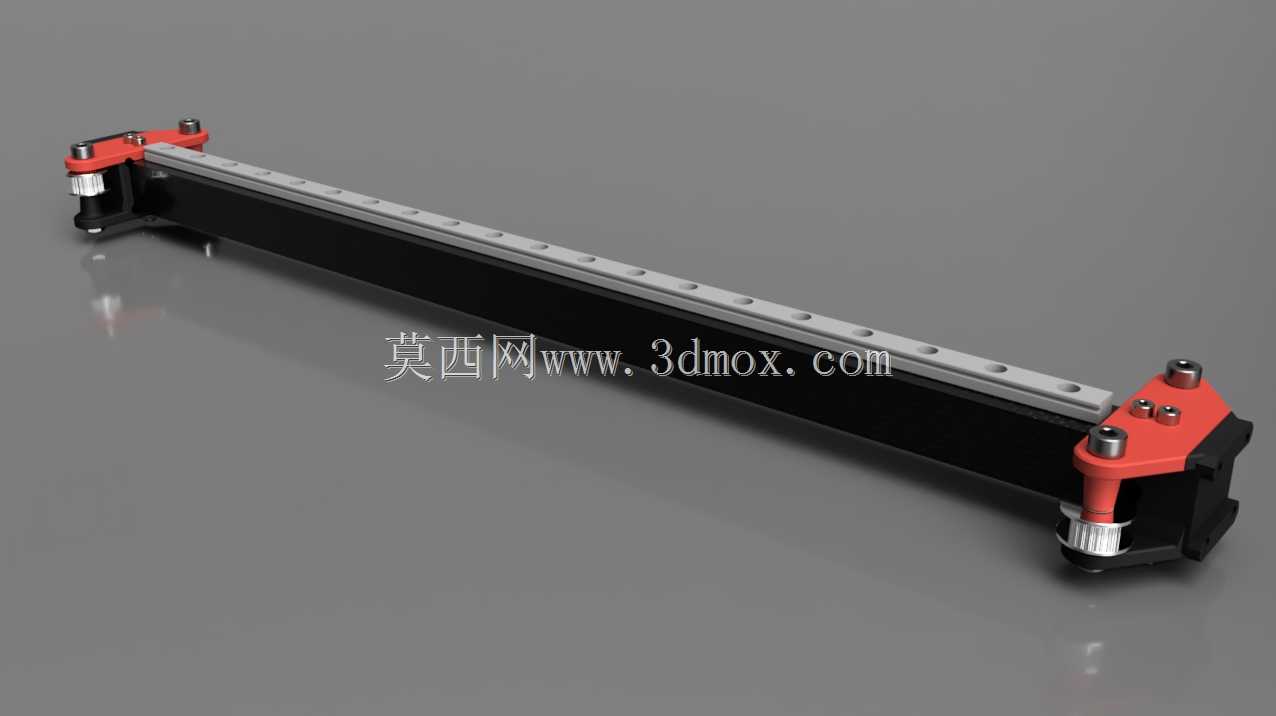

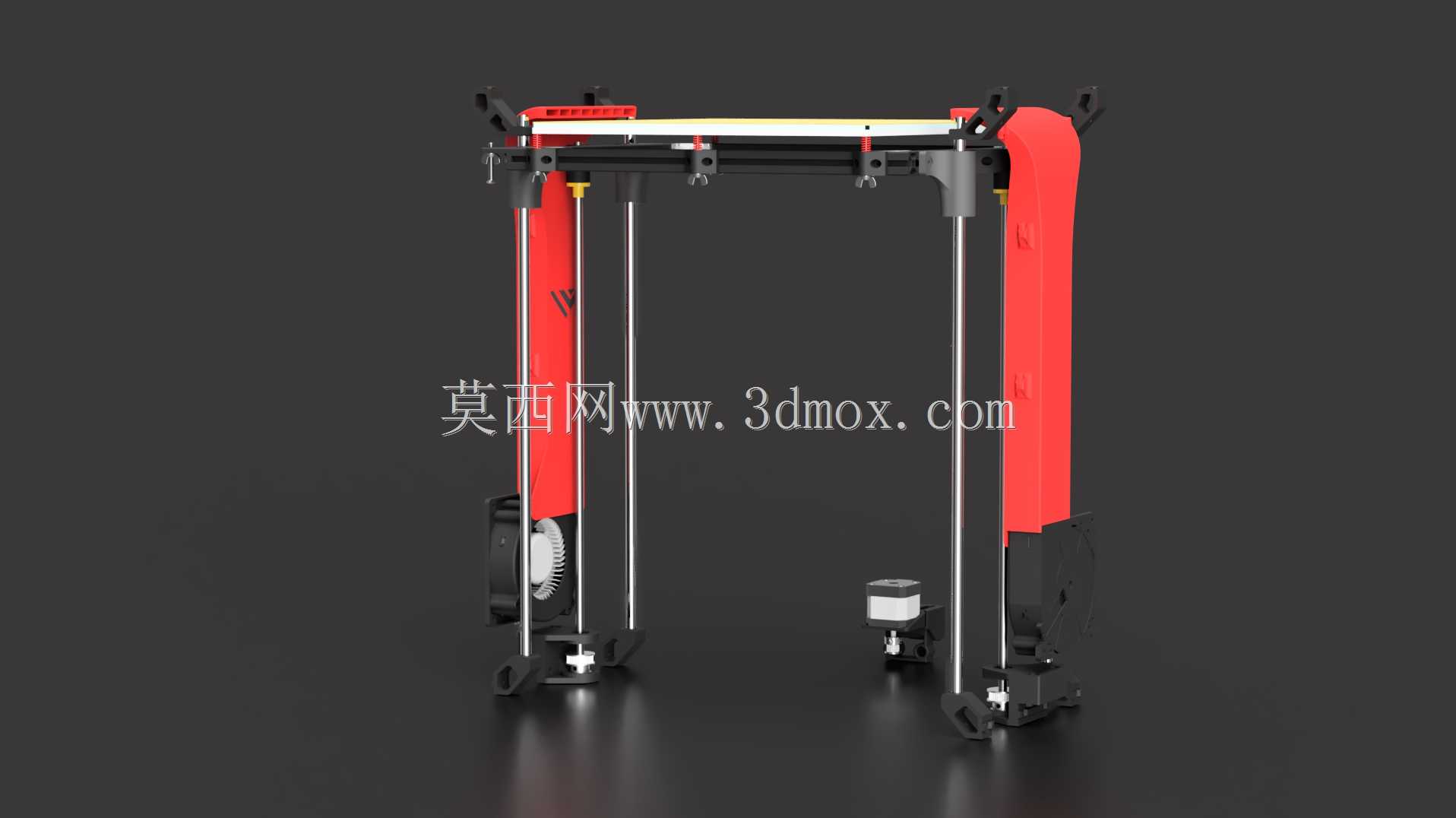

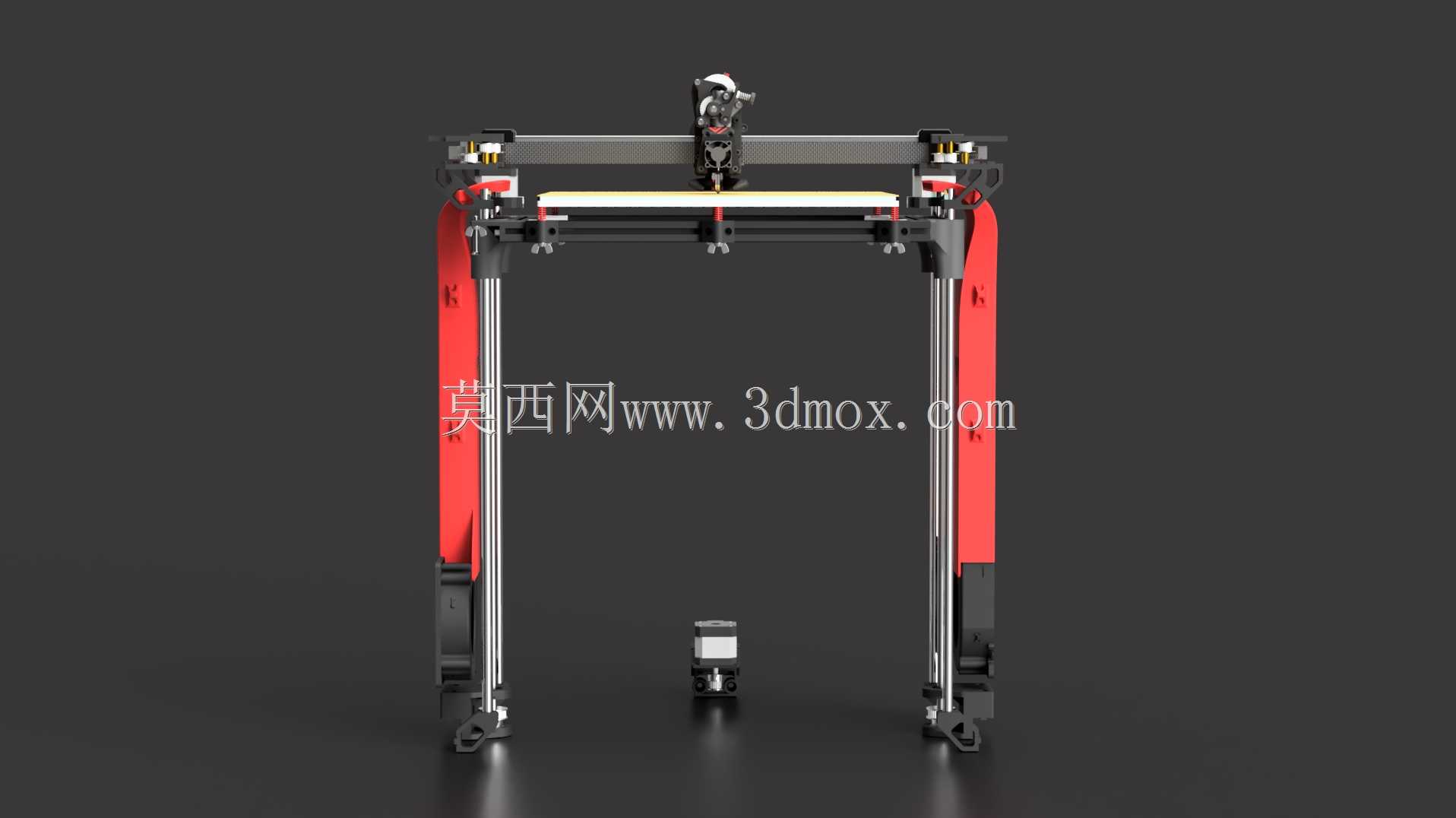

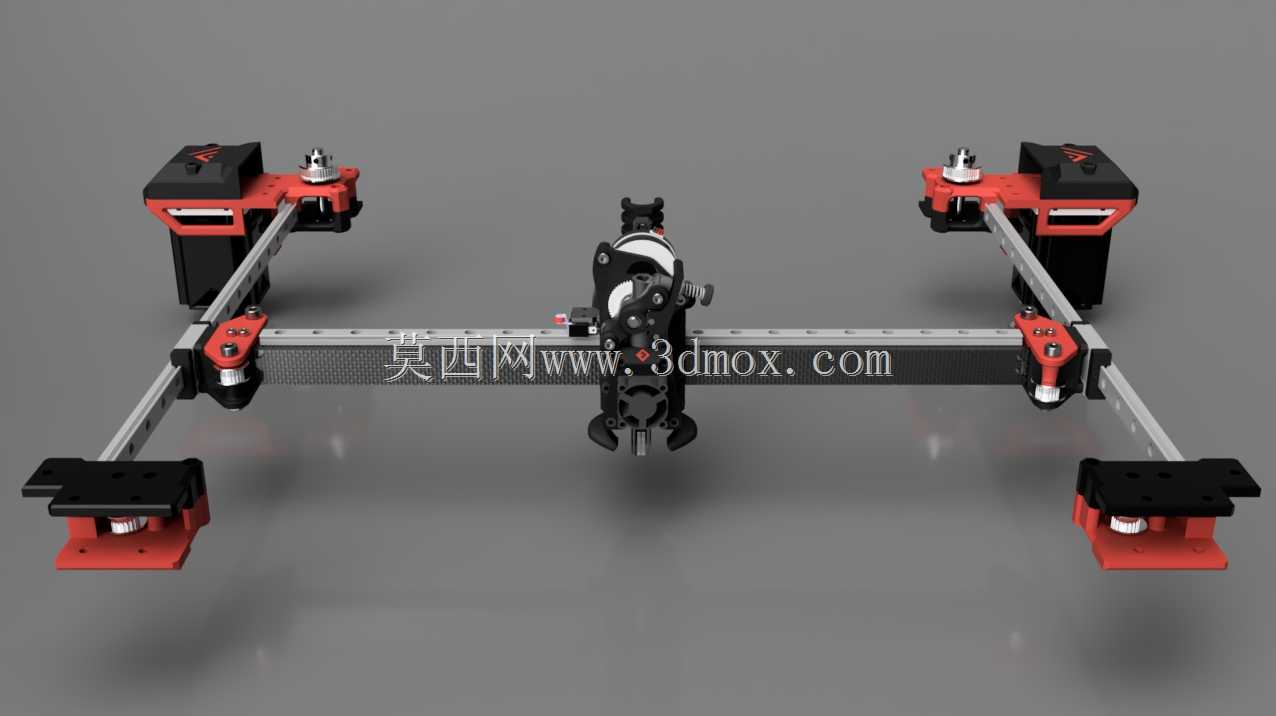

　　该结构为龙门架构的熔融沉积成型打印设备，核心面向小批量定制零件打样、创客原型制作、教学实训场景的增材制造需求，可完成热塑性塑料耗材的逐层堆叠成型，适配PLA、ABS、PETG等主流FDM耗材的加工需求，能满足结构件外观验证、功能样件试制、工装夹具快速制作的实际使用场景。整机采用双侧立柱支撑横梁的龙门布局，打印头沿横梁做X向运动，热床组件沿机身底座做Y向运动，Z向运动集成于双侧立柱的传动链上，这种运动分配方式能将较重的热床组件运动行程控制在Y向单轴，降低运动惯量对高速打印精度的影响，同时双侧Z轴传动的设计可避免单轴升降带来的横梁倾斜问题，保证大尺寸打印过程中平台水平度的稳定性。从结构设计细节来看，X轴横梁采用碳纤维材质型材，

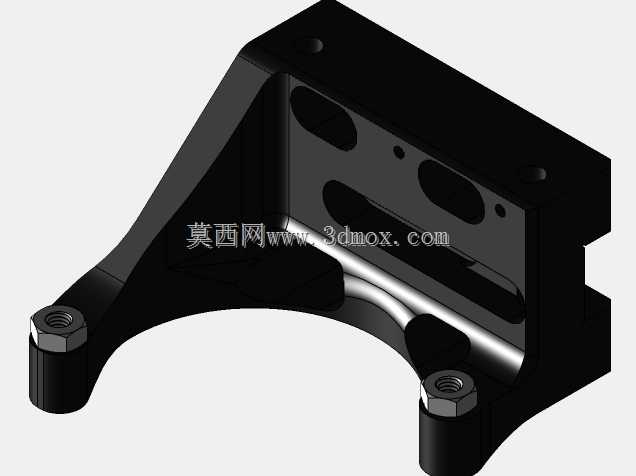

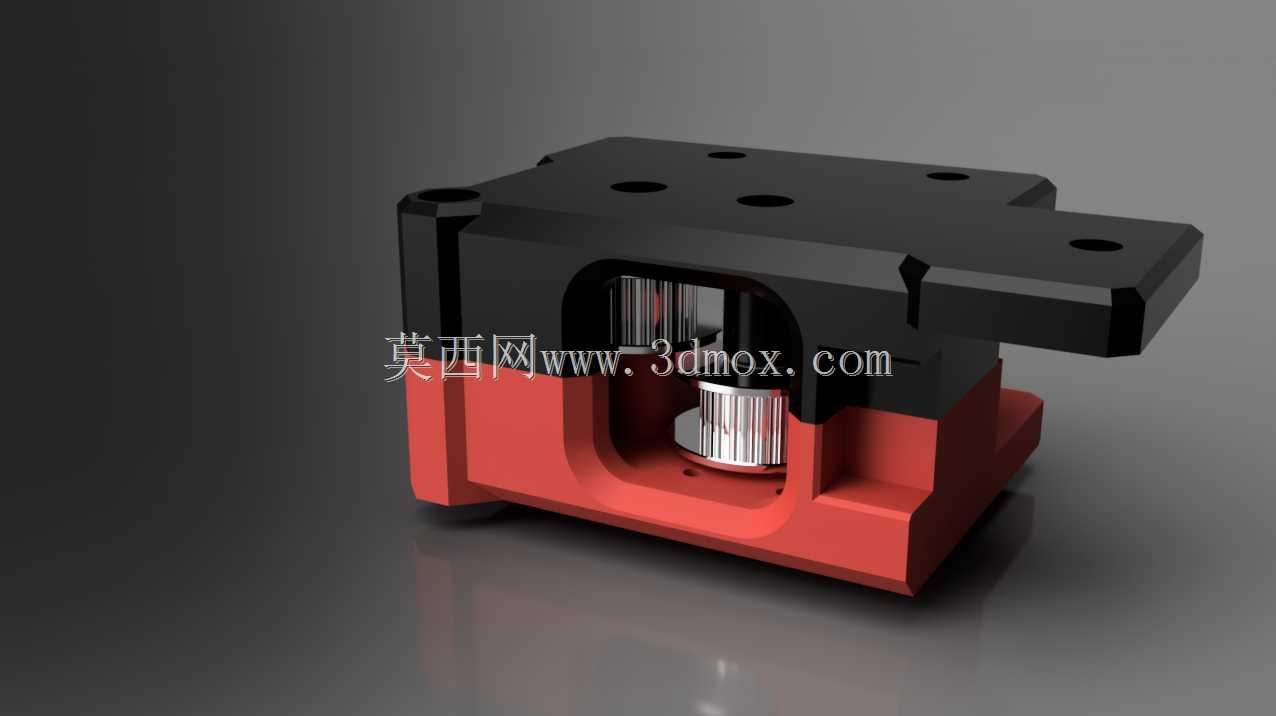

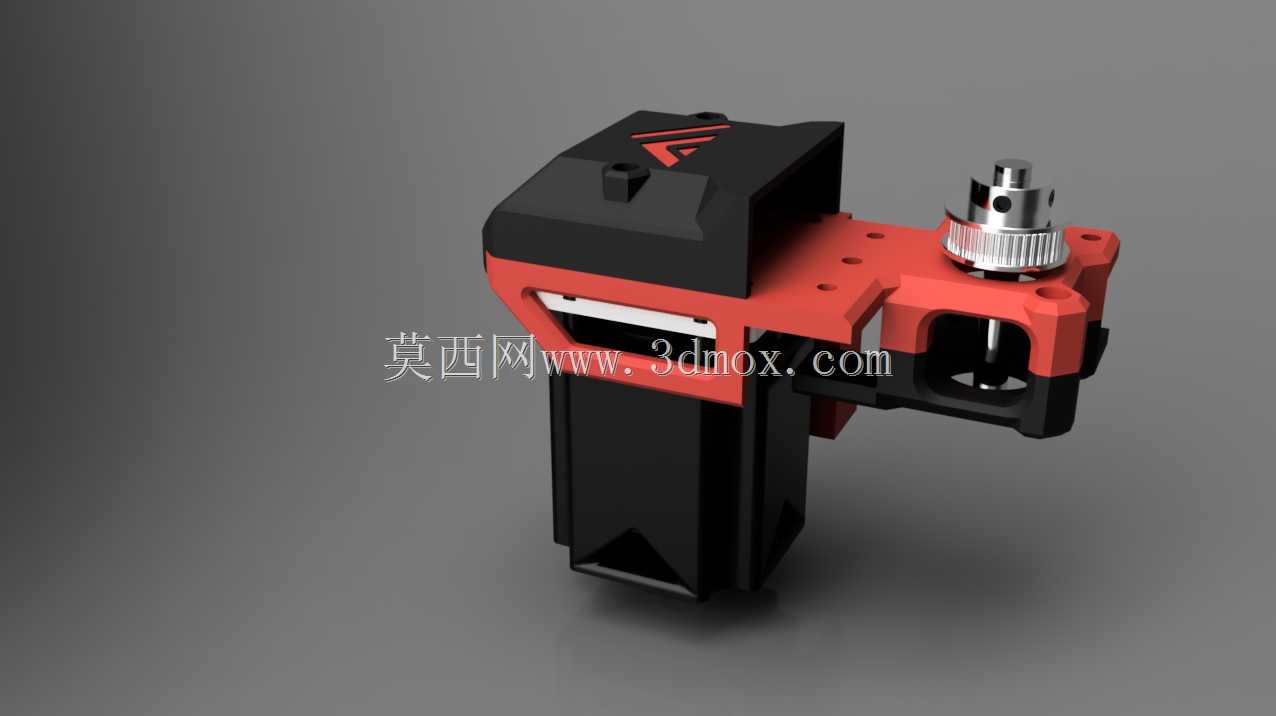

　　在保证结构刚性的前提下降低运动部件重量，适配高速往复运动的动态响应要求，打印头安装座集成了耗材散热、喉管冷却、成型件风冷的三路风道结构，其中成型件风冷风道针对大流量打印的冷却需求做了导流优化，可在高速打印时保证耗材快速固化，减少层间错位、拉丝等成型缺陷。Z轴传动采用精密丝杠搭配直线导轨的组合，双侧丝杠通过同步带做联动传动，保证两侧升降动作的同步性，导轨安装面做了装配基准设计，可在装配时通过预紧调整消除传动间隙，降低层纹误差。Y轴运动组件采用直线光轴搭配滑块的导向结构，热床安装板预留了多个调平螺母安装位，支持手动调平与自动调平传感器的加装拓展，热床下方预留了保温棉安装空间，可减少高温打印时的热量散失，降低热床功耗同时避免平台翘曲。

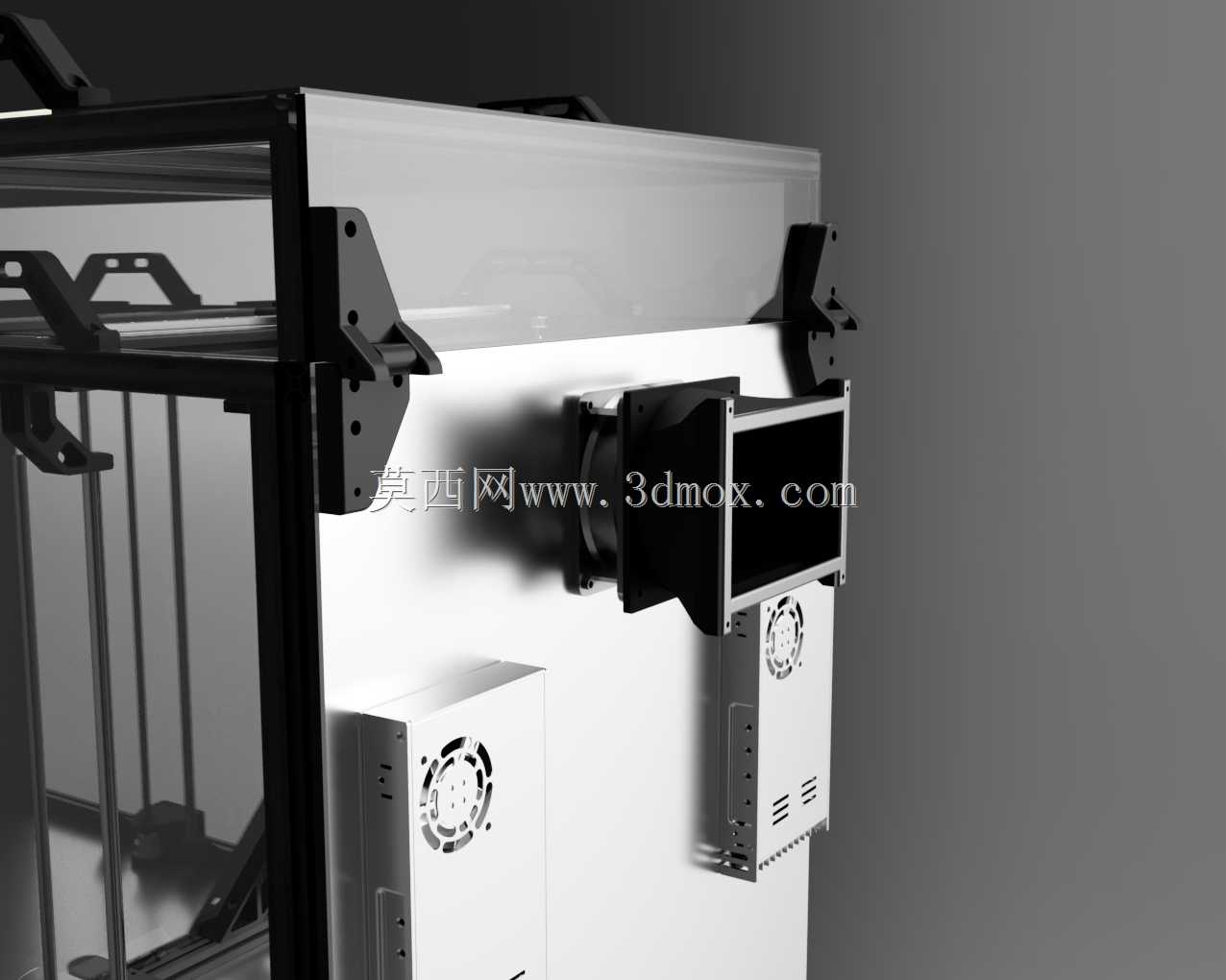

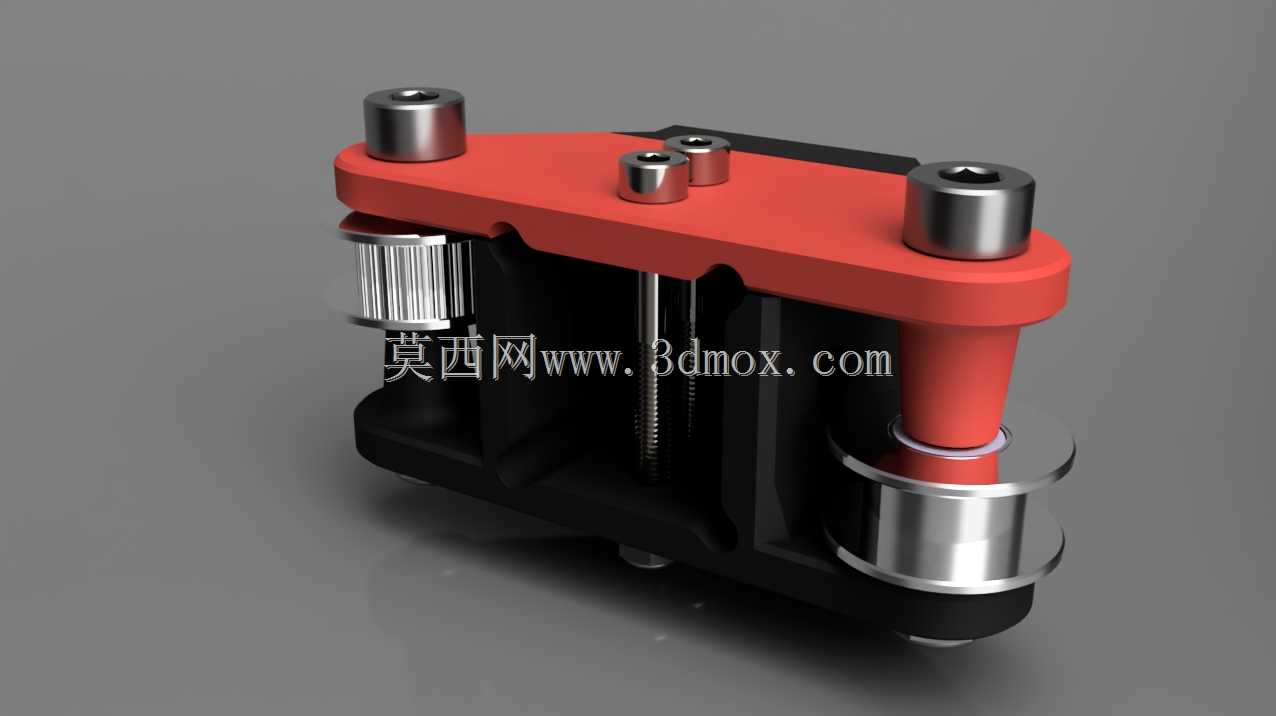

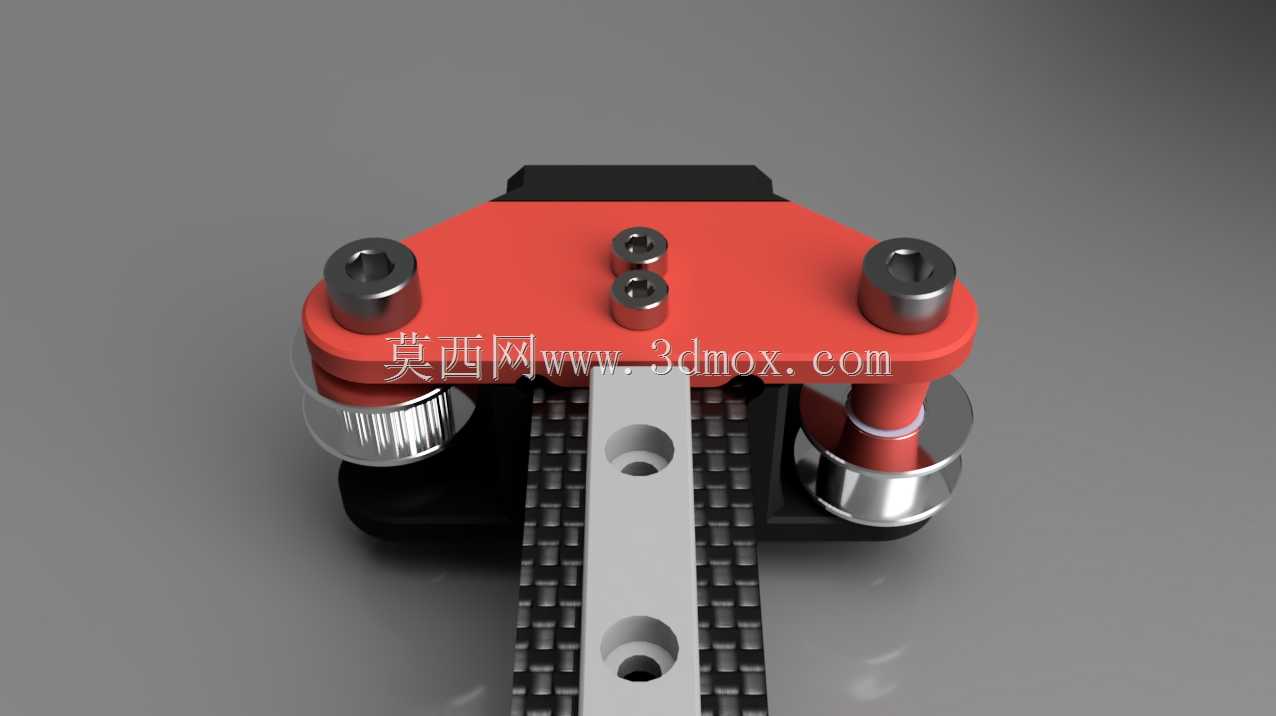

　　设备的电控安装位集成于机身侧部立柱区域，预留了主控板、电源、驱动模块的安装孔位，走线槽沿型材内腔布置，避免运动过程中线缆拖拽干涉，传动部分的同步轮、皮带都设计了张紧调节结构，可在长期使用出现皮带松弛时快速调整张紧力，无需大规模拆解结构。从安装边界来看，整机成型区域覆盖480mm到500mm幅面的热床升级空间，用户可根据自身加工需求更换更大尺寸的热床组件，无需改动主体龙门结构，X轴横梁的打印头安装座兼容多款市售E3D规格热端，可根据打印耗材类型、打印速度需求更换不同流量规格的热端组件，导轨、丝杠等标准件均采用市面通用规格，后期维护更换无需定制非标零件。机身框架连接处采用角码与螺栓锁紧的组合，部分易受力的安装位嵌入了方形螺母，

　　提升连接强度，避免长期运动震动导致的框架松动，顶部横梁预留了料架安装位，可适配1kg规格的标准耗材盘安装，减少耗材输送过程中的阻力。针对高速打印的震动问题，双侧立柱底部设计了可调节的减震脚杯，可根据放置地面的平整度调整设备水平，吸收高速运动产生的震动，提升成型件表面质量，设备的传动部分均预留了润滑维护的操作空间，可定期对导轨、丝杠加注润滑脂，延长部件使用寿命。
