适配VzBoT6mm皮带的改装挤出打印头结构

项目分类:3D打印机 发布时间:2022-03-03 ID:570980
  • 适配VzBoT6mm皮带的改装挤出打印头结构
  • 适配VzBoT6mm皮带的改装挤出打印头结构
  • 适配VzBoT6mm皮带的改装挤出打印头结构

  这套打印头结构是针对VzBoT机型6mm皮带传动系统做的专属改装方案,从实际装机适配的角度出发,完全放弃了对Rat Rig机型的兼容设计,所有结构边界都围绕VzBoT的安装空间做了匹配,避免改装后出现运动干涉、装配错位的问题。从实际应用场景来看,这类改装打印头主要面向追求高速打印稳定性的FDM 3D打印用户,尤其是对耗材挤出一致性、传动响应速度有较高要求的工程件打印场景,比如打印功能结构件、工装治具毛坯的时候,稳定的挤出和传动精度直接决定了成品的尺寸公差和层间结合强度。

  结构设计上,首先对皮带校准结构做了优化,原有打印头的皮带固定位在长期高速往复运动中容易出现皮带蠕变松动,导致传动丢步、打印层纹错位的问题,这次的结构把皮带张紧的调节路径做了缩短,张紧调节旋钮直接布置在打印头主体的侧上方,不需要拆机就能直接用工具调整皮带张紧度,调节行程控制在合理范围内,既不会因为行程过大导致皮带过拉缩短寿命,也不会因为行程不足无法抵消皮带长期使用后的拉伸量。重新设计的张紧器采用了分体式压合结构,张紧轮的安装座和打印头主体之间做了限位滑槽,调节的时候张紧轮只会沿着皮带张紧的垂直方向移动,不会出现偏摆导致皮带边缘磨损的问题,张紧轮的轴承位预留了标准微型轴承的安装间隙,压合后轴承内圈和固定轴的同轴度控制在合理公差范围内,高速运动时不会出现异响或跳动。

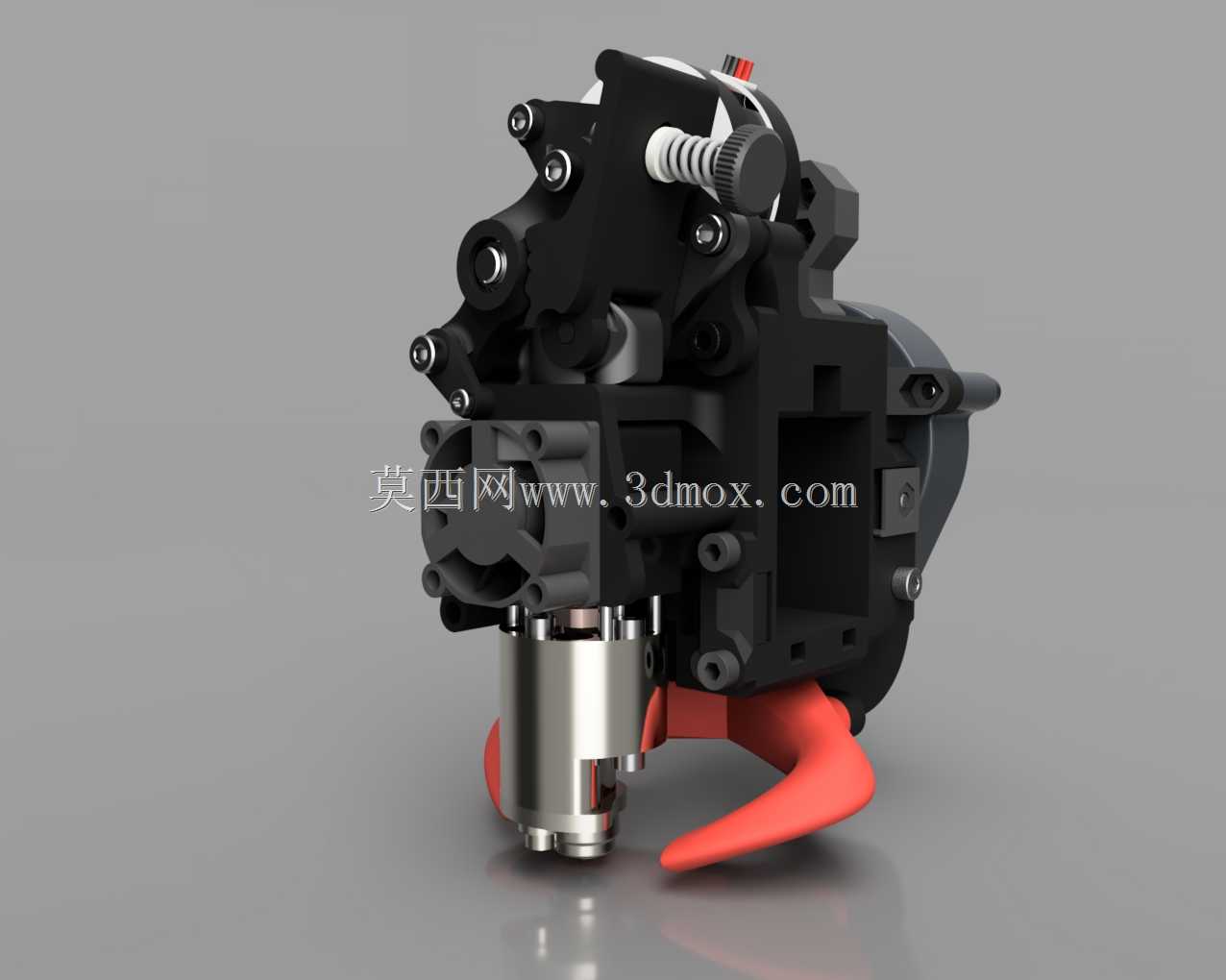

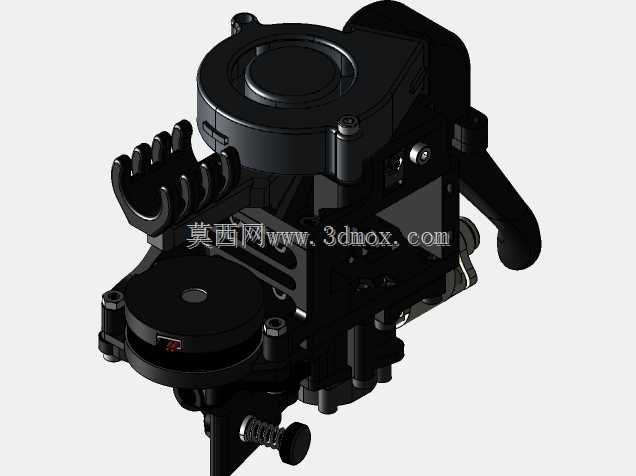

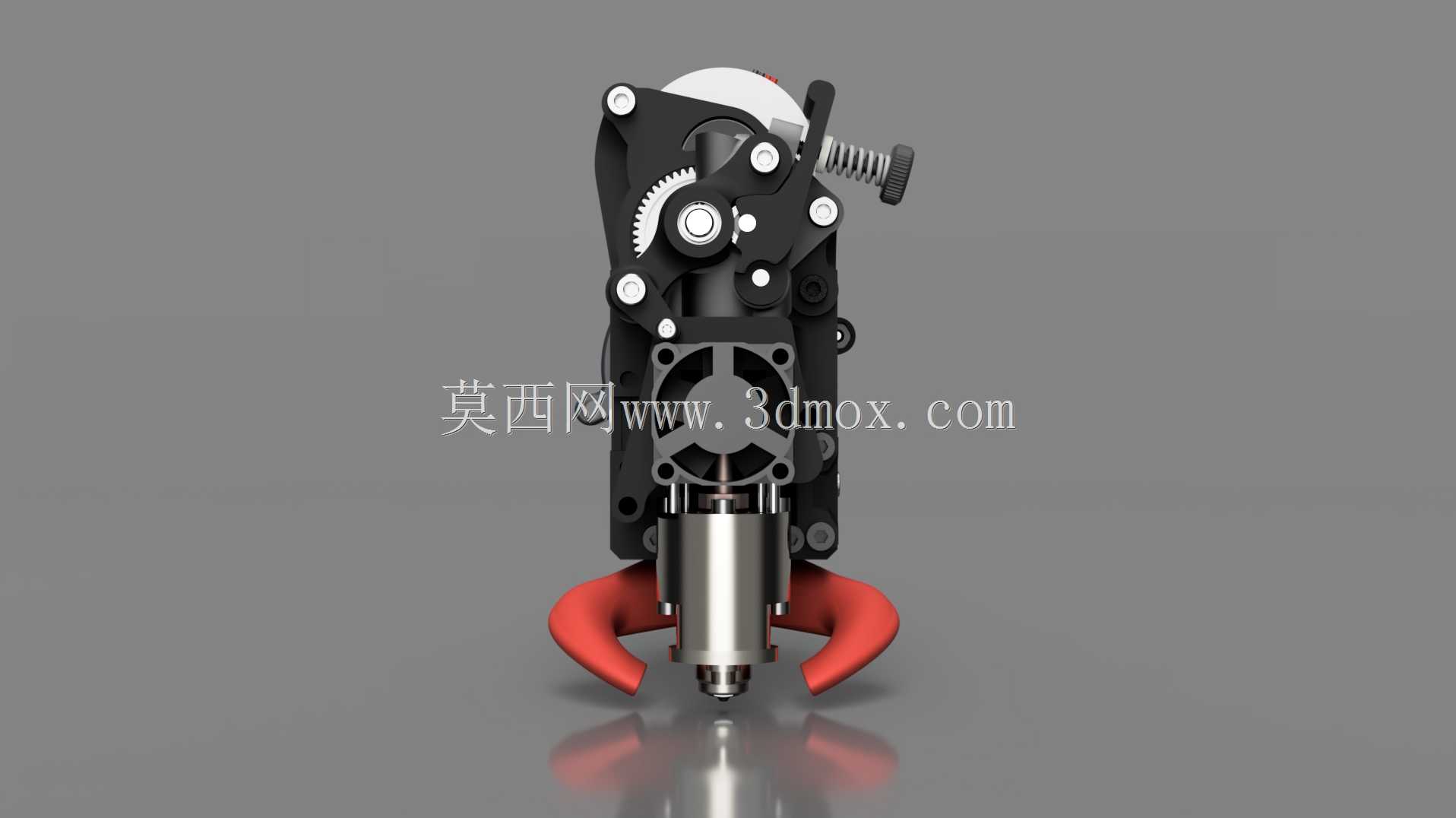

  配套的皮带抓取器结构是这次改装的核心部分,和传统的皮带压片固定方式不同,这个抓取器做了和6mm皮带齿形匹配的咬合齿,安装时皮带齿面和抓取器的齿槽完全贴合,再通过侧方的锁紧螺丝均匀压合,不会出现传统压片固定时皮带打滑、移位的问题,抓取器的安装位和传动同步轮的中心距做了严格匹配,保证皮带进入同步轮时的啮合角度完全符合设计要求,减少皮带和同步轮齿面的磨损,延长传动部件的使用寿命。挤出部分集成了Magnum+、EVA和HextrudORT的适配结构,挤出流道做了短路径优化,减少耗材在流道内的停留时间,降低打印时的回抽压力,提升高速打印时的出丝响应速度,加热块和散热段的连接位做了隔热间隙设计,减少热量向散热段传导导致的耗材提前软化、堵头问题。

  安装边界方面,整个打印头的外形轮廓完全适配VzBoT的运动行程空间,安装孔位和原有打印头的安装基准完全对齐,用户改装时不需要重新打孔或调整机架的限位开关位置,直接替换原有打印头就能完成装配。散热风道的出口对准喷嘴尖端的打印区域,风道的出风角度经过调整,能在喷嘴周围形成均匀的冷却风场,打印PLA等需要快速冷却的耗材时,能有效减少悬垂面的拉丝、翘边问题。打印头的走线槽做了内置设计,加热线、温敏线、风扇线都可以沿着主体侧面的线槽固定,不会在打印头高速运动时出现线缆晃动、剐蹭打印件的问题。从实际使用的角度看,这套结构解决了原有VzBoT打印头在高速打印时的皮带松动、挤出响应慢的痛点,所有配合公差都按照3D打印零件的装配要求做了预留,即使用户自己打印结构件,只要按照常规的工程塑料打印参数制作,就能完成顺利装配,不需要额外做打磨、修配的工作。结构上的受力部位都做了加强筋设计,比如张紧器的受力臂、挤出电机的安装座,都在不增加额外重量的前提下提升了结构刚性,避免高速运动时的结构共振导致的打印振纹问题。
