工业车间型材框架式作业承载台结构

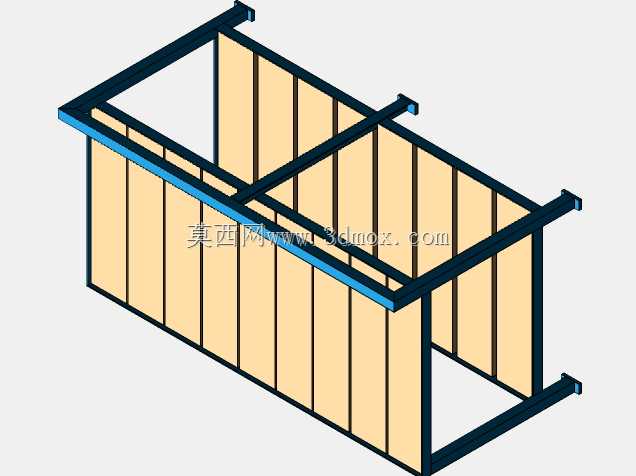

　　在离散制造车间的工位布局规划中，这类框架式作业承载台是产线排布里最常见的基础工装单元，不同于厚重的铸铁平板工作台，这款采用型材拼接的框架结构，更适配电子装配、轻型零部件检测、传感器组装这类对台面静载荷要求在每平米百公斤级的作业场景。从结构设计逻辑来看，整体采用矩形空心型钢作为主承力框架，四根纵向立柱作为主要的载荷传递路径，上下两层的横向围框通过角部连接件拼接，既保证了框架整体的抗扭刚度，也避免了满焊结构带来的焊接变形问题，后期如果需要调整台架高度或者拓展侧边安装位，只需要松开紧固件就能重新裁切型材调整尺寸，适配不同车间的工位高度需求。

　　框架的侧面采用薄型挡护板材填充，一方面可以避免作业过程中小尺寸的零件、工具从框架侧边缝隙掉落至台架下方，另一方面也能在挡护板内侧预留走线空间，给台面上需要供电的检测仪器、电动工具提供隐蔽的布线通道，避免明线拖拽带来的安全隐患。台架上层的横向横梁采用加密排布的设计，相邻横梁的间距控制在合理范围，不管是铺设防静电胶皮、密度板台面还是直接放置轻型工装夹具，都不会出现台面局部塌陷的问题，横梁和纵向立柱的连接位置采用内嵌式角码加固，连接节点的抗剪切能力完全满足日常作业的载荷冲击需求。

　　从安装边界来看，这类框架式台架的底部支脚预留了调节脚杯的安装孔位，现场安装时可以根据车间地面的平整度调整每个支脚的高度，保证整个台架的台面处于水平状态，避免台面上放置的精密检测仪器因为台面倾斜出现测量误差。台架的整体宽度和深度尺寸适配单人作业的操作半径，作业人员站在台架长边一侧时，手臂自然伸展就能覆盖整个台面的操作区域，不需要频繁侧身或者挪动脚步取放物料，符合人机工程学的工位设计要求。

　　在实际产线应用中，这类台架除了作为基础作业平台使用，还可以根据具体的工序需求在框架上拓展附加功能，比如在台架后侧的横梁上安装物料挂条，用来悬挂常用的螺丝刀、镊子这类手工工具，也可以在框架侧面加装抽屉导轨，放置小型零件收纳盒，或者在台架顶部延伸出灯架安装工位照明灯具，给精细装配作业提供充足的光照。不同于定制化的专用工装台，这种模块化拼接的框架结构通用性极强，不管是传感器生产车间的组装工位、小型机加工件的终检工位，还是实验室的样品摆放工位，都能通过调整台面材质、加装功能附件来适配使用需求，而且整体重量远低于铸铁工作台，后期车间产线调整布局时，两到三个作业人员就能完成台架的移位和重新安装，不需要动用吊装设备，能大幅降低产线调整的时间成本和人力成本。

　　设计过程中对框架的受力做了针对性优化，主承力横梁的截面选型经过载荷校核，在额定均布载荷下的横梁扰度控制在允许范围内，长期使用不会出现横梁永久变形的问题，框架的所有外露型材端面都加装了端盖封堵，避免型材内部进入灰尘、切削液等杂物，也能防止作业人员被型材的锐边割伤，所有连接紧固件都采用防松设计，设备长期承受作业过程中的振动冲击也不会出现连接松动的问题，保证台架的结构稳定性。
