路由器双轴移动测试工作台结构设计

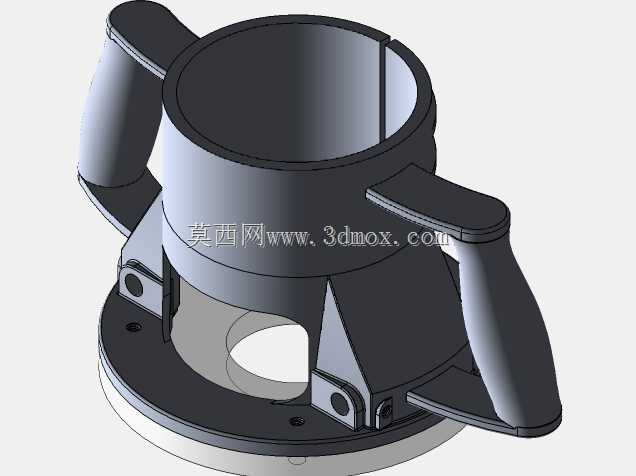

　　在消费电子通讯类产品的生产测试环节，路由器这类需要完成信号覆盖范围、多方向信号衰减度、不同摆放位置下连接稳定性测试的产品，往往需要配套可实现平面内双方向位移的承载工装，这套带XY轴移动功能的工作台，正是针对路由器产线全项信号测试场景开发的承载定位设备。日常产线测试中，测试人员不需要反复手动挪动路由器位置、调整摆放角度，仅通过驱动轴系的位移，就能让路由器在工作台平面内完成X向、Y向的定点移动，覆盖测试方案要求的所有测试点位，大幅减少人工反复摆放对位的时间，同时避免手动挪动带来的位置偏差，保证每台路由器的测试点位一致性，提升测试数据的可对比性。

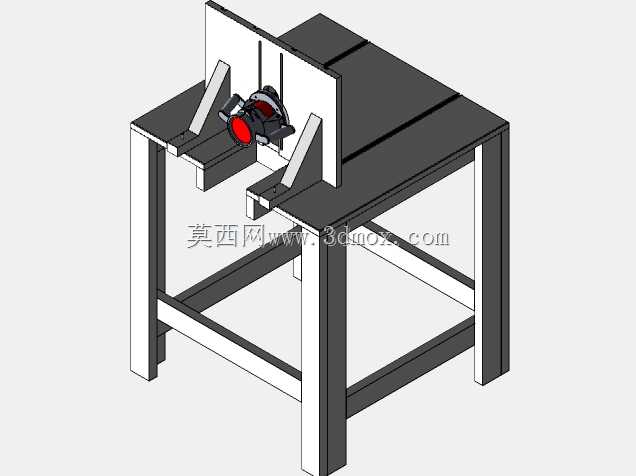

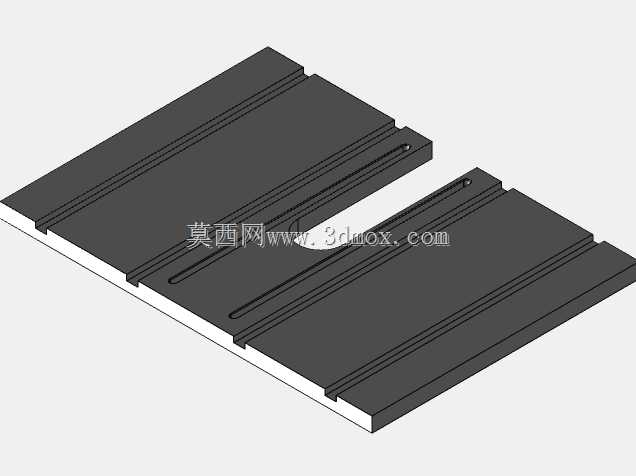

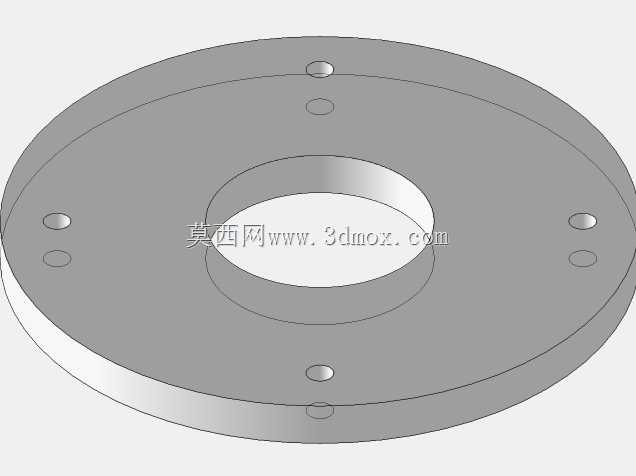

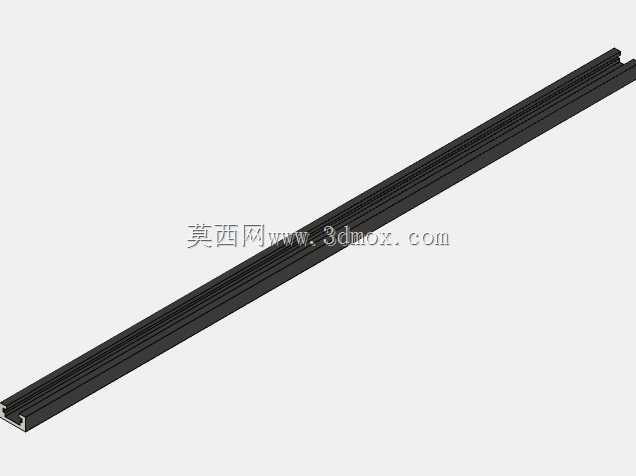

　　从结构设计逻辑来看，这套工作台采用方管焊接成型的框架式机架作为整体承载基础，四条方管支腿搭配底部的横向连接撑，保证整体结构的刚性，即使在轴系快速移动、路由器带载移动的过程中，机架也不会出现明显的晃动，避免机架振动传导到测试工位影响信号测试的精度。机架上方的台面板采用加厚钢板加工而成，台面上加工有平行的T型槽结构，既可以作为X向移动的导轨安装基准，也能根据不同型号路由器的测试需求，灵活调整两侧定位挡板的安装位置，适配不同尺寸规格的路由器测试装夹需求。

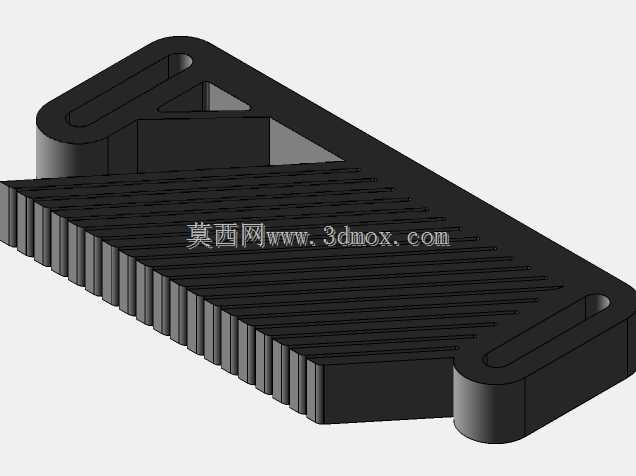

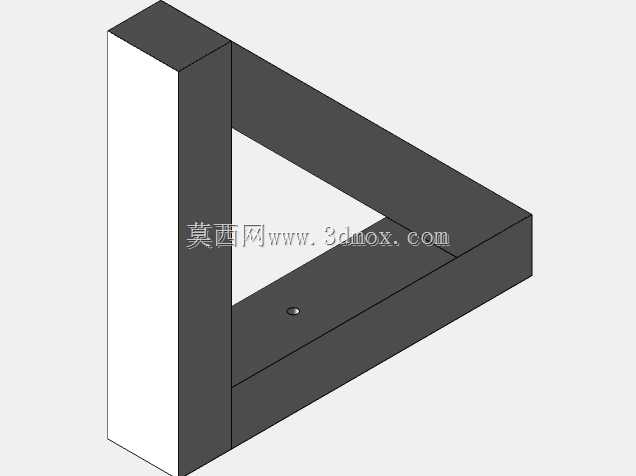

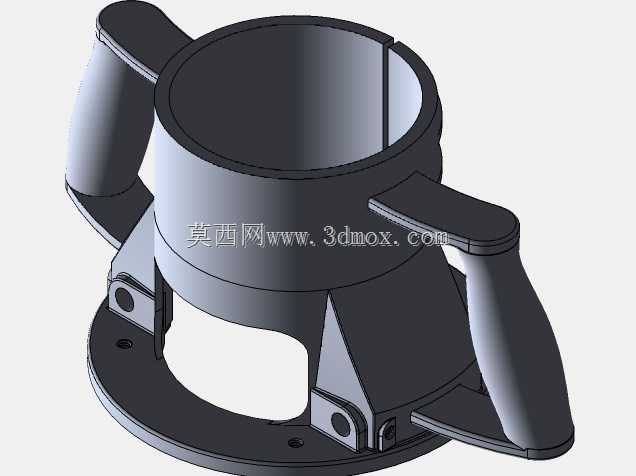

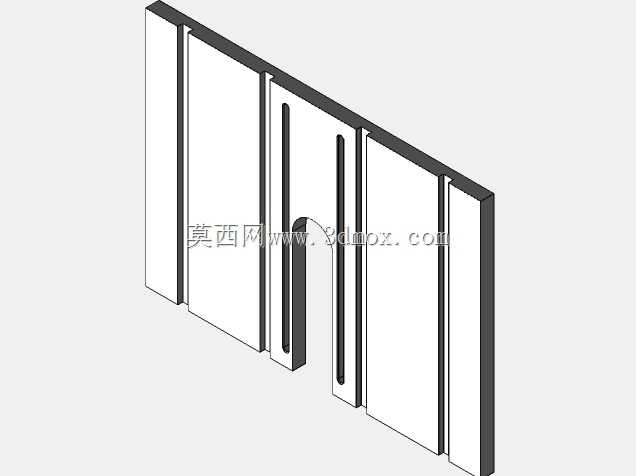

　　轴系部分采用模块化设计思路，X向移动组件安装在台面板的T型槽上，负责带动装夹工位完成沿工作台长度方向的位移，Y向移动组件集成在装夹工位的滑台上，负责带动路由器完成沿工作台宽度方向的位移，两个方向的移动都设置了硬限位结构，在移动行程的两端安装有缓冲挡块，避免滑台超程移动出现碰撞损坏。装夹工位采用双侧可调式定位挡块结构，挡块通过斜撑加强筋与滑台连接，保证装夹的刚性，路由器放置在两个挡块之间的承载面上，不需要额外的锁紧结构就能完成定位，取放产品的操作十分便捷，适配产线快速上下料的测试节奏。

　　从安装边界与尺寸适配角度来说，这套工作台的整体高度按照产线测试人员站立操作的人体工学尺寸设计，台面板高度刚好适配操作人员站立时取放产品、操作测试设备的舒适高度，不需要额外搭配增高脚垫或者下沉安装。机架底部的支腿设置有可调脚杯，可以根据车间地面的平整度调整各个支腿的高度，保证工作台整体处于水平状态，避免轴系移动因为台面倾斜出现卡顿、位移精度偏差的问题。X向的有效移动行程覆盖常规路由器信号测试所需的横向点位范围，Y向的有效移动行程覆盖纵向点位范围，两个方向的移动组合可以覆盖整个测试平面内的所有预设测试点，不需要额外增加辅助移位装置。

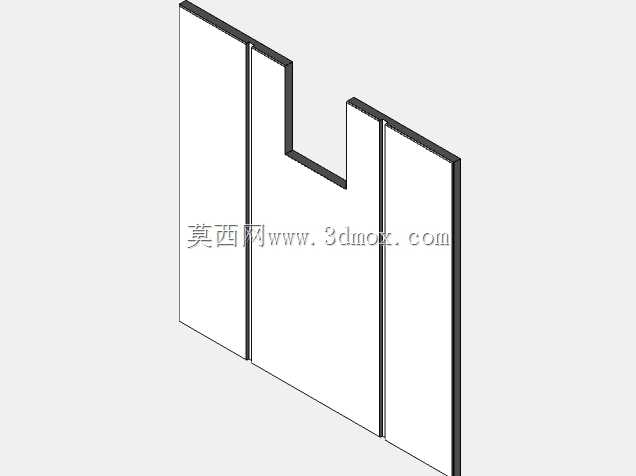

　　在实际应用中，这套工作台除了用于路由器的信号测试场景，也可以通过更换装夹工位的定位块，适配其他小型通讯类电子产品的平面位移测试需求，比如小型无线信号发射器、物联网网关类产品的测试，只需要调整两侧定位挡块的间距，就能快速完成产品换型的适配，不需要对整体机架和轴系结构做改动，具备不错的通用性。设计过程中特意将轴系的传动部件设置在台面板下方的空余空间内，既避免传动部件外露积灰影响使用寿命，也让台面板上方的操作区域保持整洁，没有突出的零部件干扰操作人员取放产品、连接测试线路。两侧的定位挡板采用直立式设计，不会遮挡路由器的信号发射方向，避免金属挡板对信号传输造成遮挡，影响测试结果的准确性，挡板与路由器接触的位置可以粘贴防静电泡棉，避免装夹过程中刮花路由器的外壳，同时起到一定的防静电作用，适配电子类产品生产测试的防静电要求。
