110V500W绝缘恒温PTC陶瓷空气加热元件

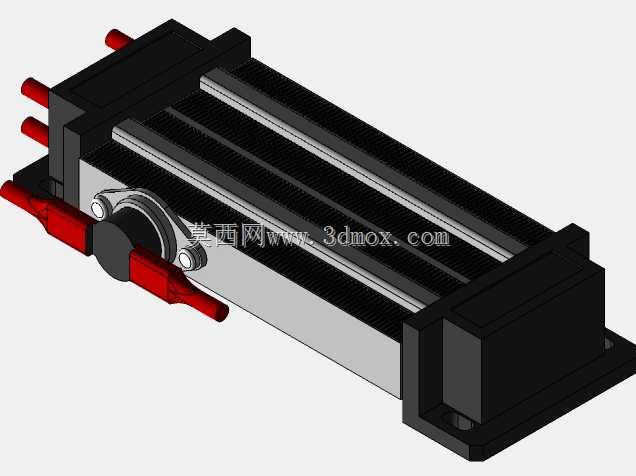

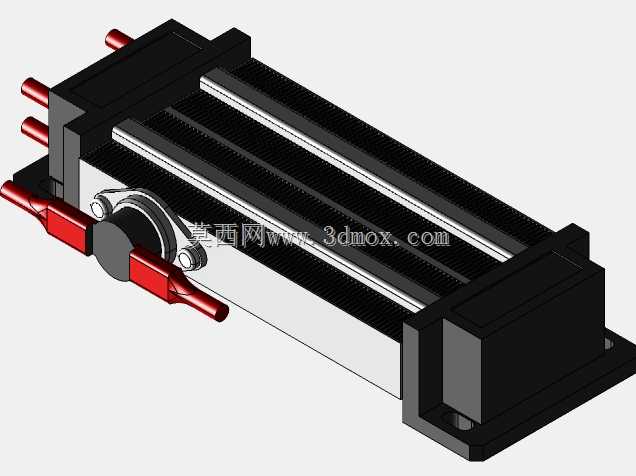

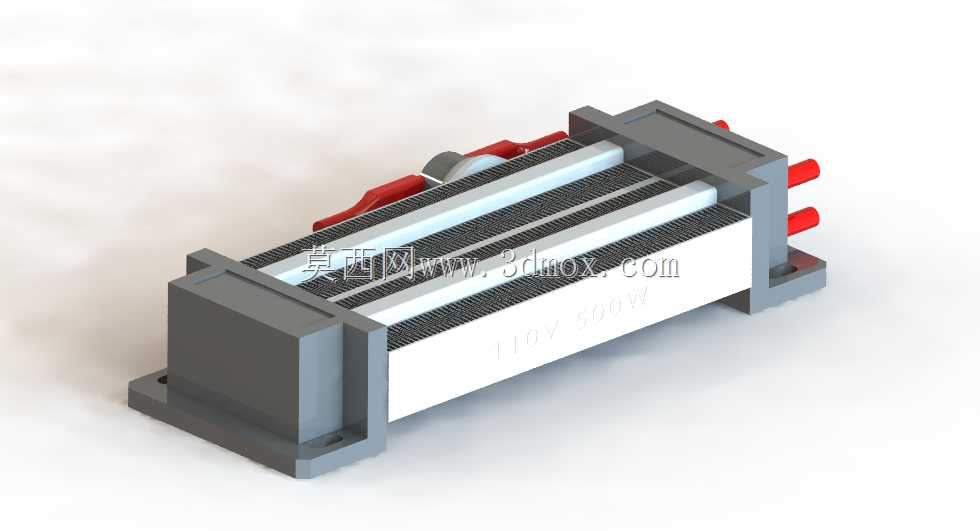

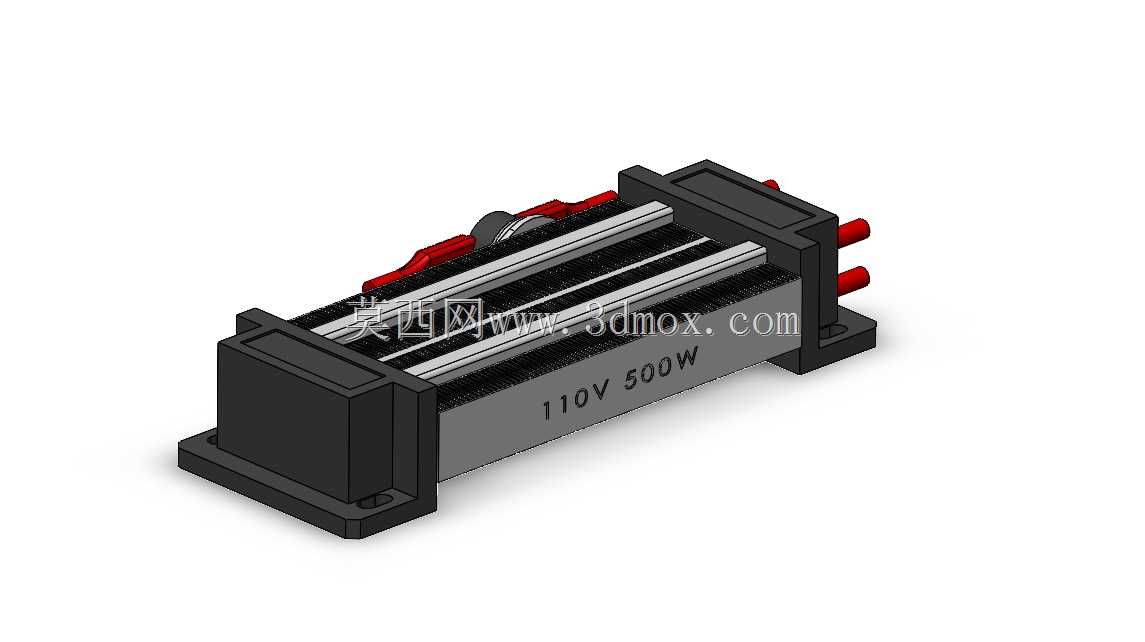

　　这款PTC陶瓷空气加热元件，核心适配小型恒温培养箱的风道循环加热场景，也可嵌入小型工业烘道、桌面式热风循环设备的进风段作为热源使用，在实验室小型温控设备、桌面级热风烘干工位这类对加热恒温精度、绝缘安全性有要求的场景中适配性较强。实际使用中，这类加热元件不需要额外搭配复杂的超温保护电路，依托PTC陶瓷材料本身的居里点恒温特性，当出风温度达到材料设定阈值后，元件功率会自动回落维持温度恒定，不会出现传统电阻丝加热干烧超温、熔断甚至引燃周边绝缘件的问题，对于无人值守的长时间恒温运行场景适配性更好。从结构设计来看，元件采用多片PTC陶瓷发热片并联排布的结构，发热片两侧贴合铝制导热翅片，翅片做了连续褶皱冲压处理，大幅提升与流通空气的接触面积，

　　空气从翅片间隙流过时可快速带走热量，换热效率比同功率裸露电阻丝结构高30%左右。两端的绝缘固定座采用耐温阻燃工程塑料注塑成型，固定座上预留了穿线孔位，内部的电极连接片完全被绝缘座包裹，带电部分与外部安装支架完全隔离，绝缘等级满足二类电器的安全要求，即使在高湿度的培养箱内部环境长期运行，也不会出现爬电、击穿的问题。安装边界方面，元件底部带一体化成型的安装支脚，支脚上开有两个通孔安装位，可直接通过M4螺丝固定在设备的风道内壁，安装时需要注意预留翅片上下的通风间隙，进风侧不能有遮挡物阻碍空气流入，出风侧要和设备内的温度传感器保持10cm以上的距离，避免传感器直接接触元件辐射热导致温控采样不准。接线端从元件侧端的红色绝缘护套引出，

　　接线时需要套上耐高温玻纤管，引线不能直接贴在翅片表面，避免长期高温烘烤导致引线绝缘层老化开裂。设计建模过程中，需要重点关注陶瓷发热片与铝翅片的贴合公差，两者的配合间隙控制在0.1mm以内，间隙过大会导致接触热阻升高，不仅会拉低换热效率，还会导致陶瓷片自身热量无法及时散出，出现局部过热衰减的问题；两端固定座与翅片组件的配合要做限位结构，避免设备运行中风道振动导致翅片组件移位，拉扯内部接线造成接触不良。另外，元件的整体外形尺寸适配常规小型培养箱的风道安装空间，不需要对原有设备风道做大幅切割改造，替换原有损坏的加热元件时，只需要核对安装孔位间距、额定电压功率参数即可直接装配，不需要额外调整温控电路的参数，依托PTC本身的自限温特性，

　　即使温控电路出现短暂的信号偏差，元件本身也不会出现超温失控的问题，大幅降低小型恒温设备的加热安全隐患。实际选型时，需要根据设备的循环风量匹配对应的功率，这款500W规格适配风量在30-50m³/h的循环风道，如果风量过大，会导致出风温度达不到设定要求，风量过小则会导致元件散热不畅，触发PTC的自限温机制导致功率输出不足。建模时所有的安装配合面都做了拔模处理，固定座的安装支脚做了加强筋结构，避免安装拧紧螺丝时出现支脚断裂的问题，翅片的褶皱间距控制在2mm，既保证足够的换热面积，也不会因为间隙过小导致积尘堵塞风道，适配实验室、小型生产工位这类有少量浮尘的使用场景，日常维护只需要定期用压缩空气吹扫翅片间隙即可，不需要拆解元件做深度清理。
