RC航模球头连杆伺服连接配件结构

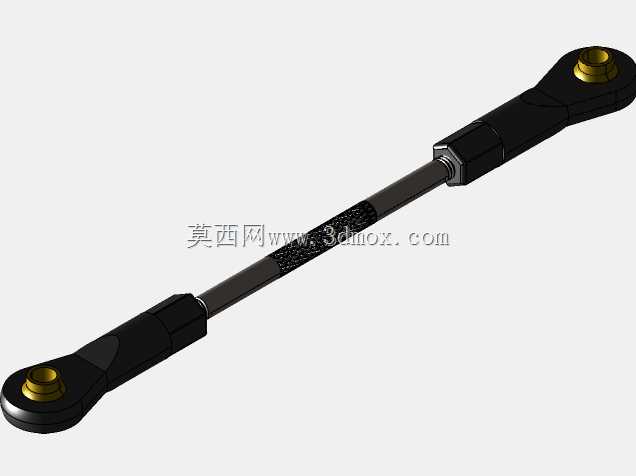

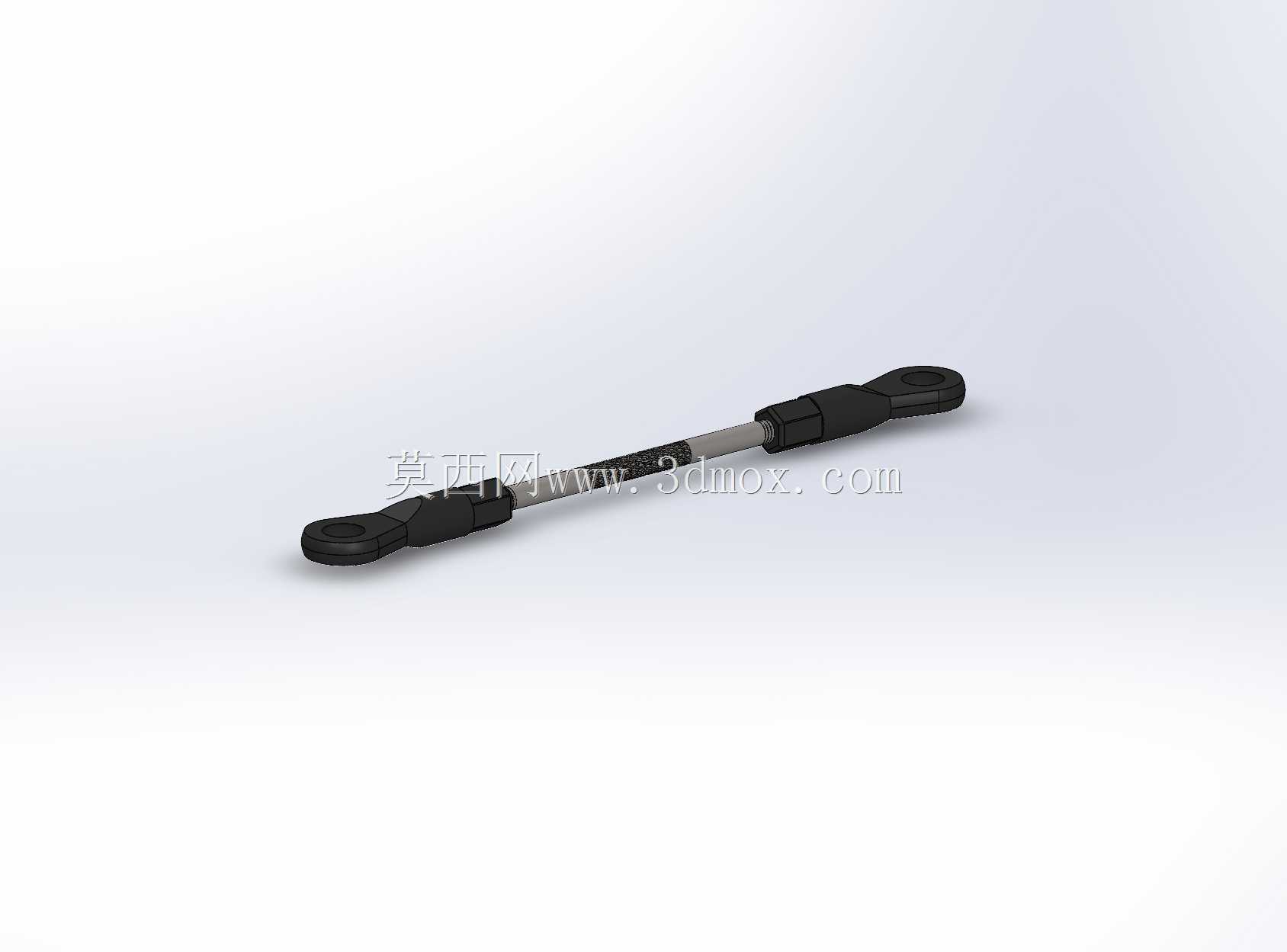

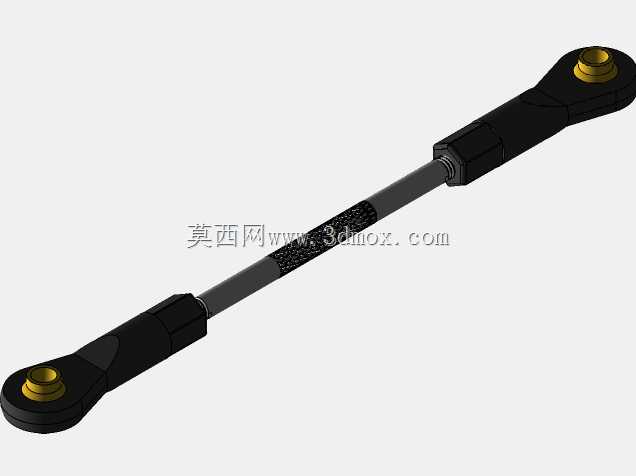

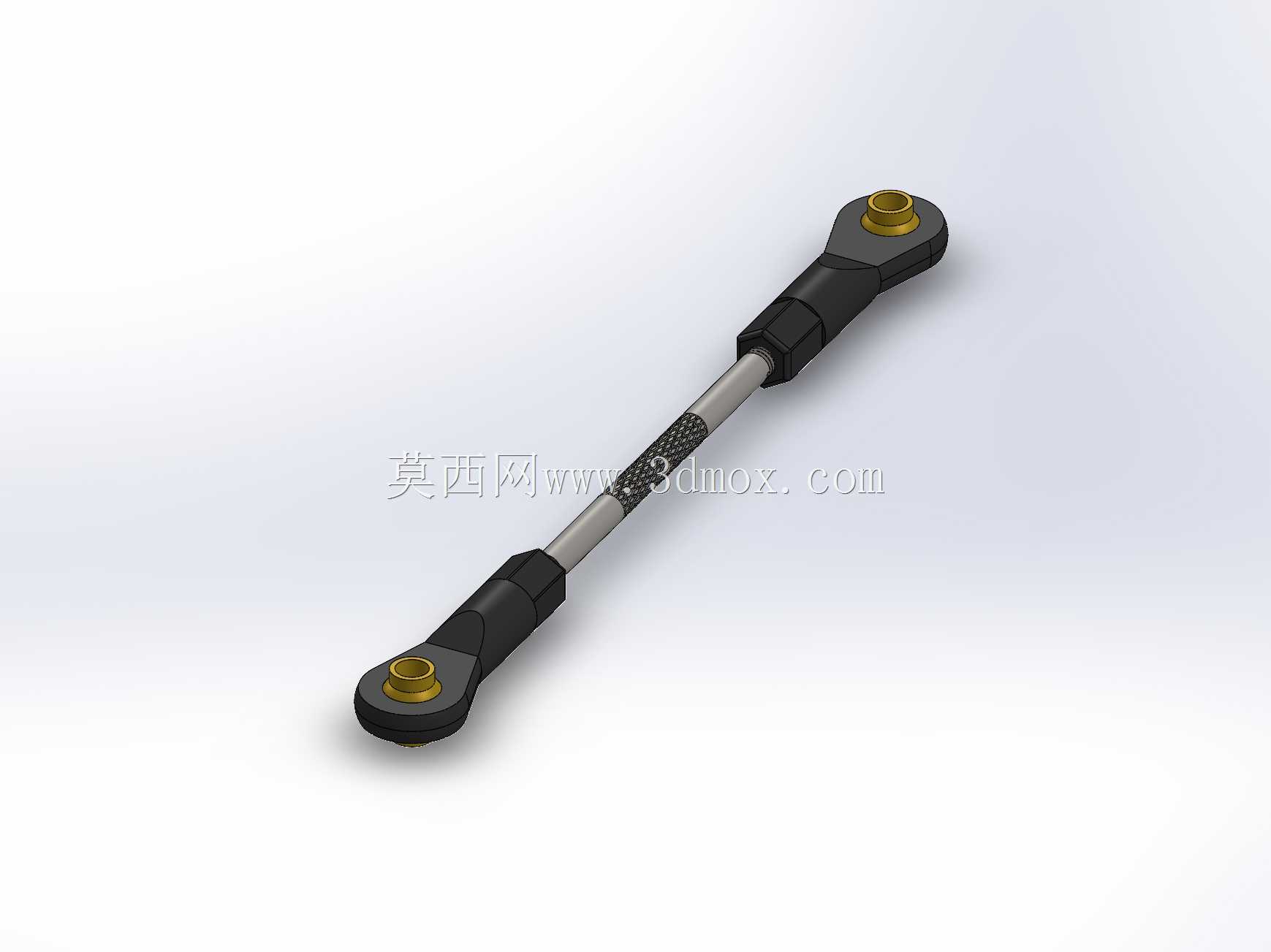

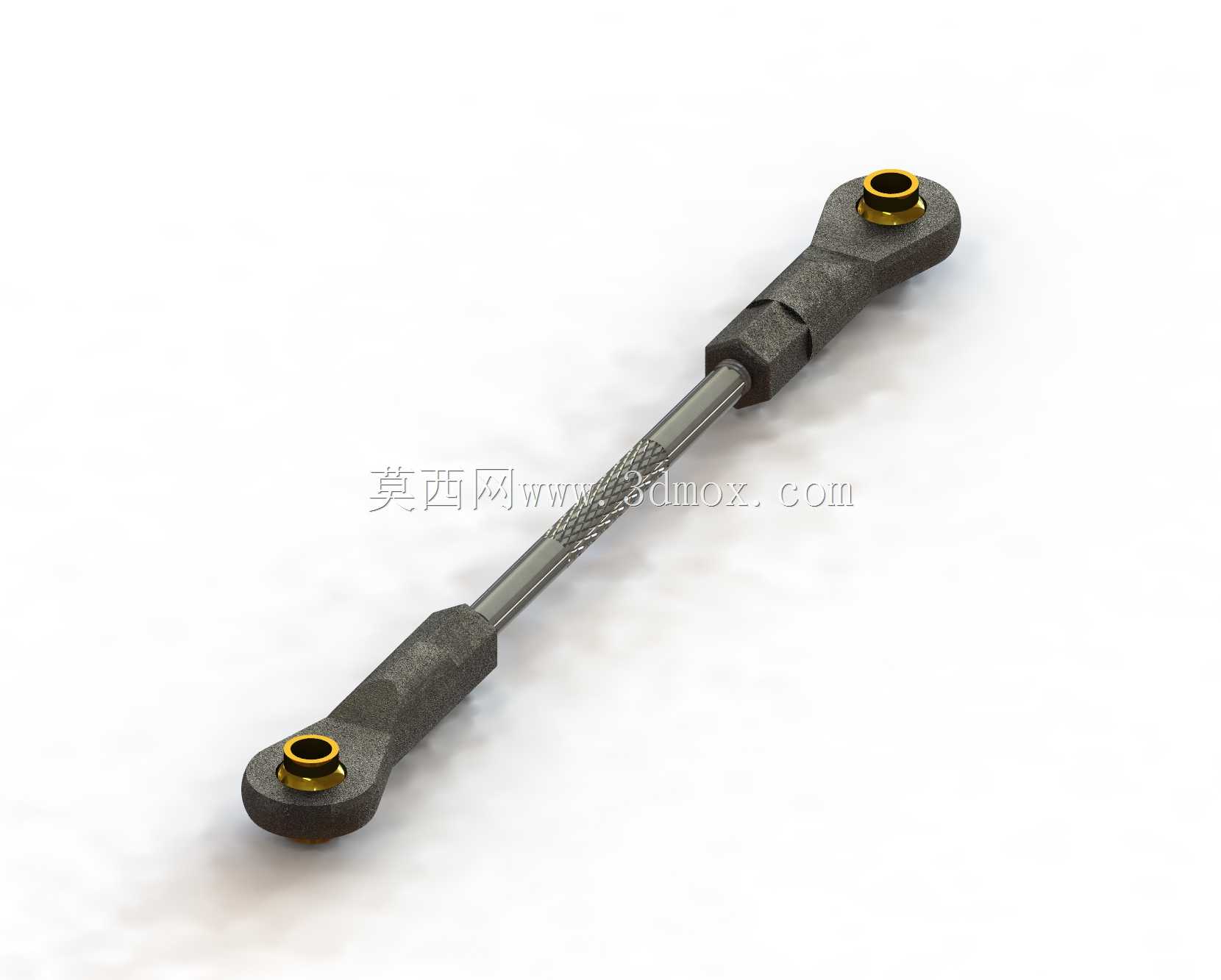

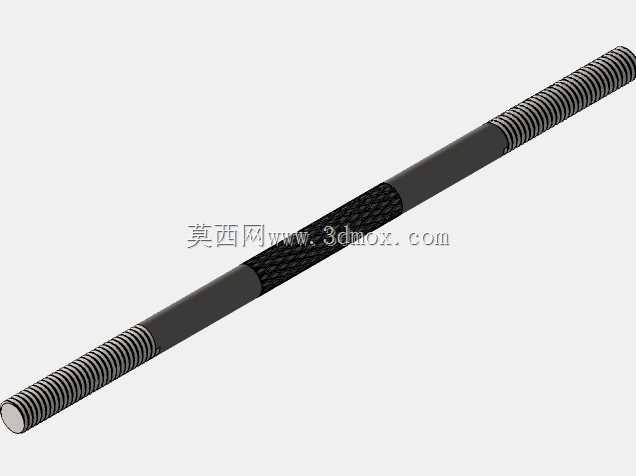

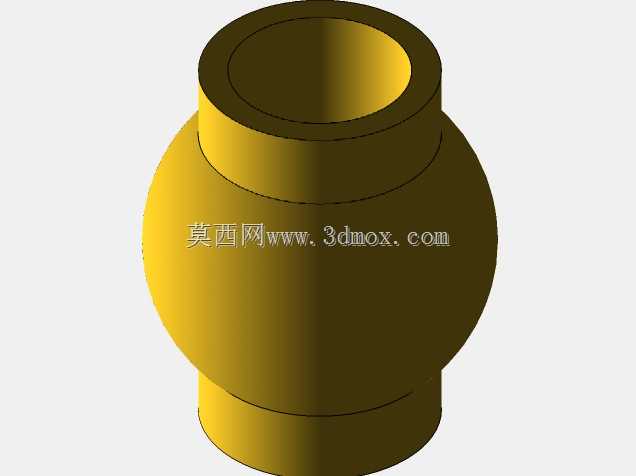

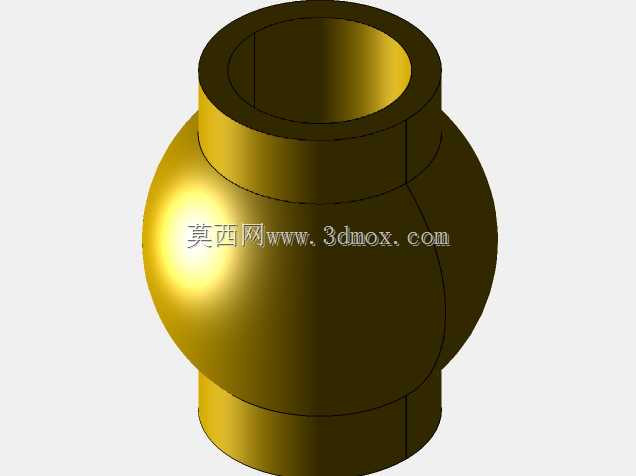

　　这类球头连杆组件，在遥控模型飞行器的操纵系统里承担着舵机动力传递的核心作用，是舵面动作执行链路里不可缺少的中间连接件，日常在固定翼航模、遥控直升机的副翼、升降舵、方向舵操纵链路，以及遥控车模的转向、悬挂结构中都有大量应用。从结构设计来看，两端的球头座采用自润滑尼龙材质注塑成型，内嵌金属衬套与球头销配合，既可以在连杆传递轴向推拉力的过程中，允许两端存在一定角度的偏转，补偿安装过程中产生的同轴度误差，也能在舵面频繁往复动作时降低转动阻尼，避免卡滞影响操纵响应。中间的连杆杆身采用金属材质，表面做了滚花防滑处理，方便组装时调整两端球头座的旋入深度，以此精确调整连杆的总有效长度，匹配不同安装位的中心距要求，消除舵面的中立位偏差，保证操纵精度。

　　设计时需要重点考虑安装边界的适配性，两端球头的安装孔位要匹配常用的M3规格舵机摇臂、舵面摇臂的安装尺寸，球头销的直径、球头座的外圈直径要保证在最大偏转角度下不会和周边的机身结构、摇臂产生运动干涉。球头座和连杆的连接采用螺纹配合，旋合长度要足够保证连接强度，避免大舵量动作时出现螺纹脱开的失效问题，同时螺纹的松紧度要调整到既可以手动转动调整长度，又不会在飞行振动下自行松脱移位，部分应用场景下还可以在螺纹处添加少量螺纹胶进一步锁固。从功能特性上看，这种带尼龙球头的连杆相比传统的刚性铰接结构，不需要严格保证铰接点的同轴度，安装容错率更高，同时尼龙材质本身具备一定的阻尼特性，可以吸收舵机动作时产生的微小振动，减少操纵链路的虚位，

　　提升舵面动作的线性度。在实际选型使用时，需要根据舵机的输出扭矩、舵面的气动载荷大小选择对应规格的连杆，杆身的直径、球头的强度要匹配载荷需求，避免大载荷下出现杆身弯曲、球头脱出的故障。设计建模过程中，需要重点还原球头与球头座的配合间隙，保证模拟运动时球头可以在设计偏转角度范围内自由转动，同时要标注清楚连杆的长度调整范围，给组装调试留出足够的调整余量，两端的安装孔中心距公差要控制在合理范围内，避免安装时出现强制装配产生的内应力，长时间使用后出现零件变形、断裂的问题。另外，球头座的外形做了防滑的平面结构，方便用扳手夹持拧紧，不需要额外设计复杂的工装就可以完成组装，杆身的滚花段长度要覆盖整个长度调整区间，保证调整时可以稳定夹持杆身不会打滑。

　　这类结构除了航模领域，在小型自动化设备的轻载传动连杆、精密仪器的调节机构中也有类似的应用，核心都是通过球头铰接的方式补偿角度偏差，传递轴向的推拉力，同时兼顾安装调试的便捷性和运动的平顺性，设计时平衡好连接强度、转动阻尼、调整便利性三者的关系，就能满足绝大多数轻载往复运动场景的使用需求。
