低成本CoreXY架构传送带式3D打印运动机构

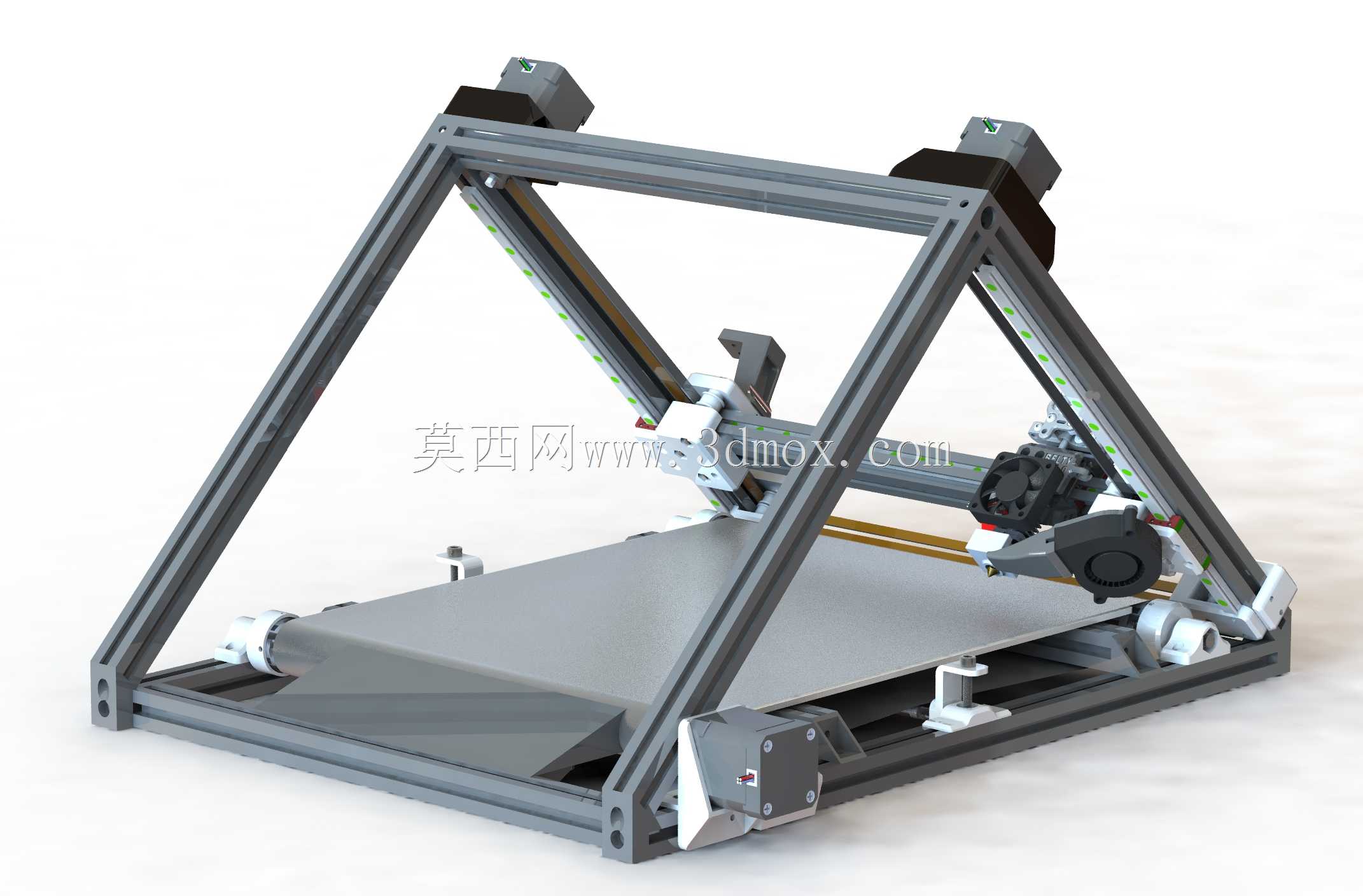

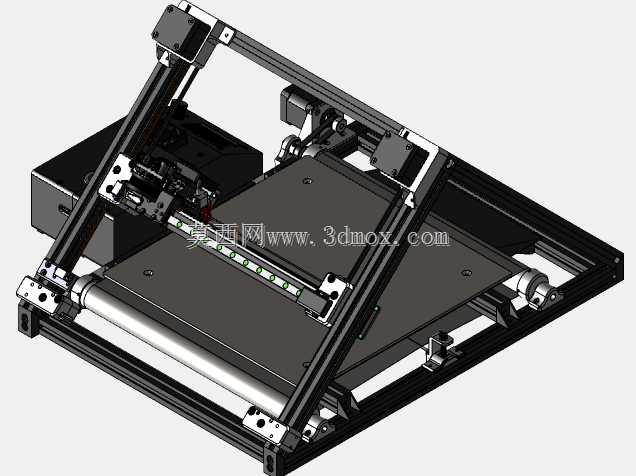

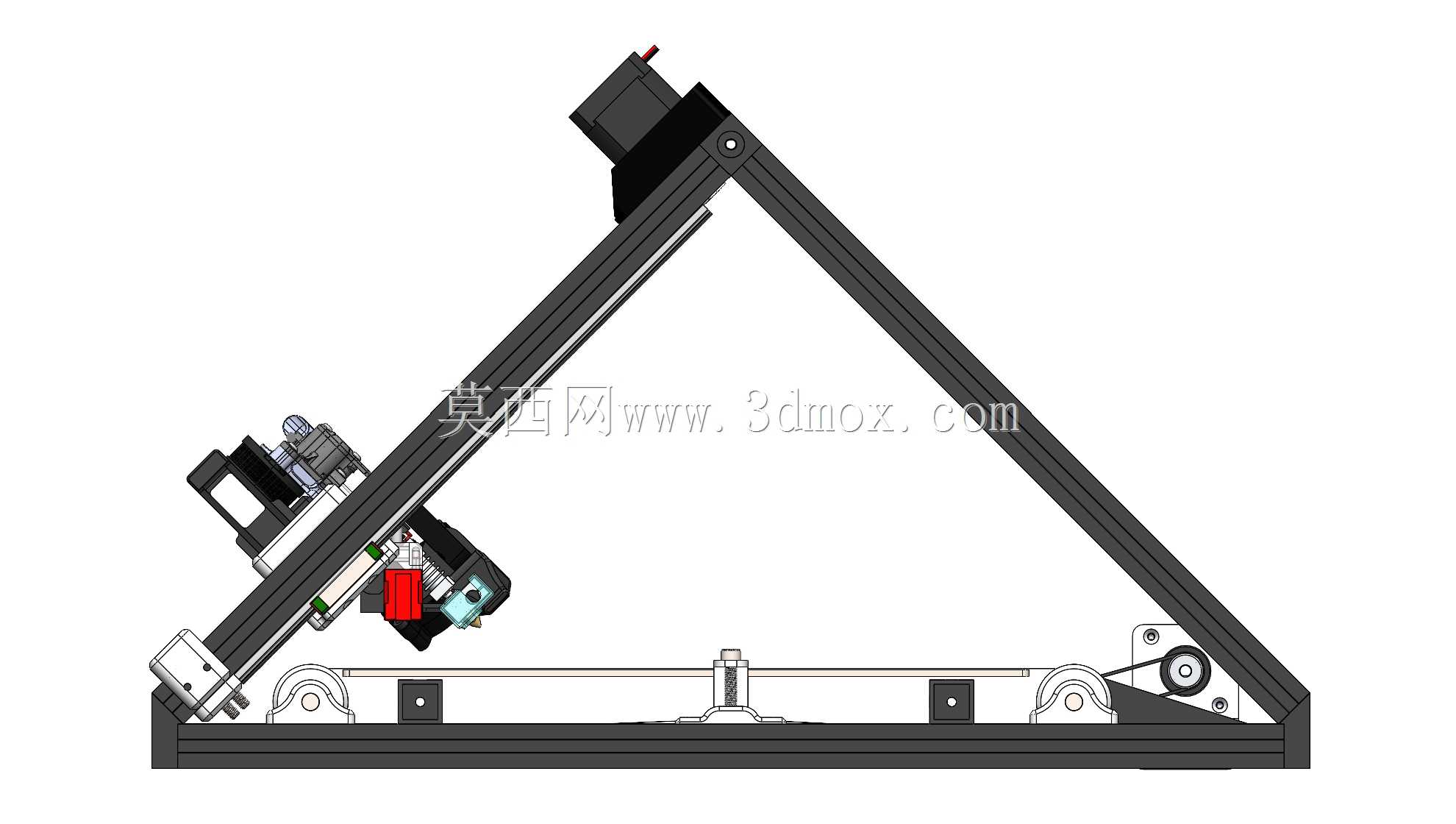

　　这款传送带式3D打印运动机构，采用经典CoreXY传动架构设计，区别于常规桌面级3D打印机的固定平台结构，将打印承载面替换为环形传送带结构，从根本上突破了传统机型Z轴成型高度的限制，可实现超长尺寸工件的连续打印作业，同时也支持批量小零件的不间断排布生产，在小批量定制零件生产、长尺寸结构件快速打样场景中具备明显的结构优势。从结构设计逻辑来看，整机框架采用三角斜撑式铝型材搭建，两侧倾斜布置的型材立柱承担X轴运动模组的承载功能，相比常规矩形框架结构，三角支撑结构可大幅降低运动过程中横梁的谐振幅度，即使在高速运动工况下，也能保证挤出头的运动定位精度，减少打印件表面的振纹缺陷。

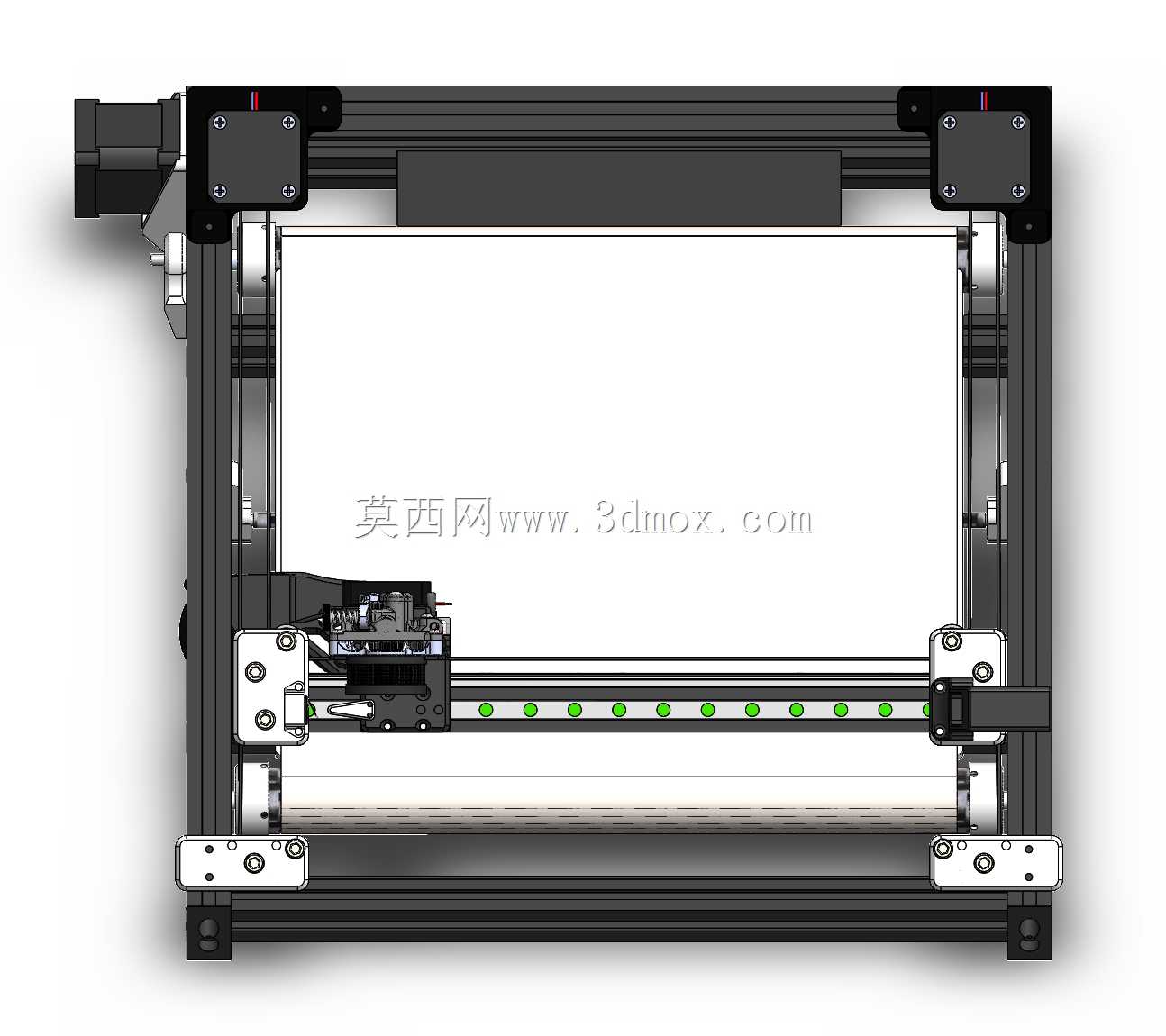

　　CoreXY传动结构的核心优势在于将两组驱动电机固定安装在框架主体上，运动端仅承载挤出头组件，大幅降低运动负载的惯量，可实现更快的空移速度与打印加速度，同时皮带的张紧机构采用侧置快调设计，无需拆解外罩即可快速调整皮带张紧度，降低日常维护的操作难度。传送带平台采用辊轴张紧结构，前后两端的从动辊与驱动辊配合张紧调节螺栓，可保证传送带表面的平面度公差控制在合理范围内，传送带表面经过特殊处理，具备合适的附着性能，打印完成后可通过传送带转动自动将成品件输送至设备出料端，无需人工手动取件即可启动下一轮打印作业，适配无人值守的连续生产场景。从安装边界来看，整机框架的底部支撑脚采用可调式设计，可根据安装台面的平面度调整设备水平度，

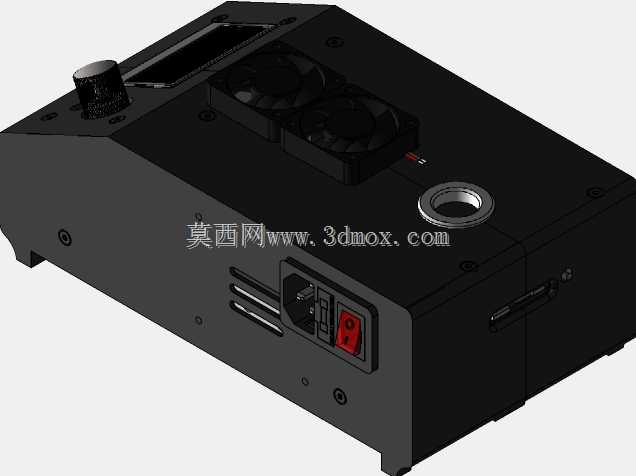

　　避免框架倾斜导致的传送带跑偏问题；设备的电气元件安装位预留了充足的布线空间，驱动板、电源模块均可集成在框架底部的空腔内，无需额外外置电控箱，减少设备整体占地面积。在实际应用场景中，这类传送带式3D打印机可用于广告行业超长标识字壳的一体化打印，无需分段拼接即可完成整根型材长度的字壳生产，也可用于手办行业小批量零件的连续生产，通过切片软件将多个零件沿传送带运动方向依次排布，设备可连续完成所有零件的打印作业，中途无需人工干预换件。设计过程中针对传送带跑偏问题做了专门的结构优化，两端辊轴采用微中高设计，配合侧面的导向挡边，可在长时间连续运转过程中保持传送带的运行轨迹稳定，避免皮带偏移刮蹭框架结构。运动模组的导轨采用内嵌式安装方式，

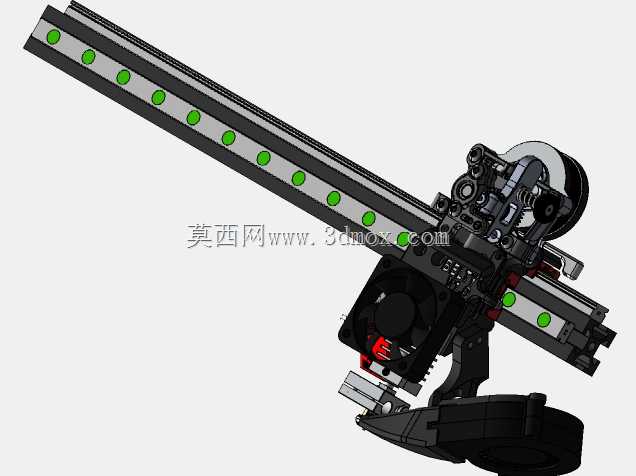

　　固定在倾斜的型材立柱内侧，可减少打印过程中飘落的耗材碎屑附着在导轨表面，降低导轨润滑脂被污染的概率，延长直线导轨的维护周期。挤出头安装位预留了通用的安装孔位，可适配近程挤出、远程挤出等不同类型的挤出机构，用户可根据自身打印耗材的类型选择对应的挤出组件，无需对安装板做二次修改即可完成适配。整机的所有结构连接件均采用标准铝型材配件，无需定制特殊的连接角件，加工组装成本远低于同规格的工业级传送带3D打印设备，适合个人爱好者、小型工作室自行组装调试，也可作为开源方案用于二次开发，拓展自动进料、成品自动收集等附加功能。
