弗朗西斯螺旋涡壳混流式水轮机结构

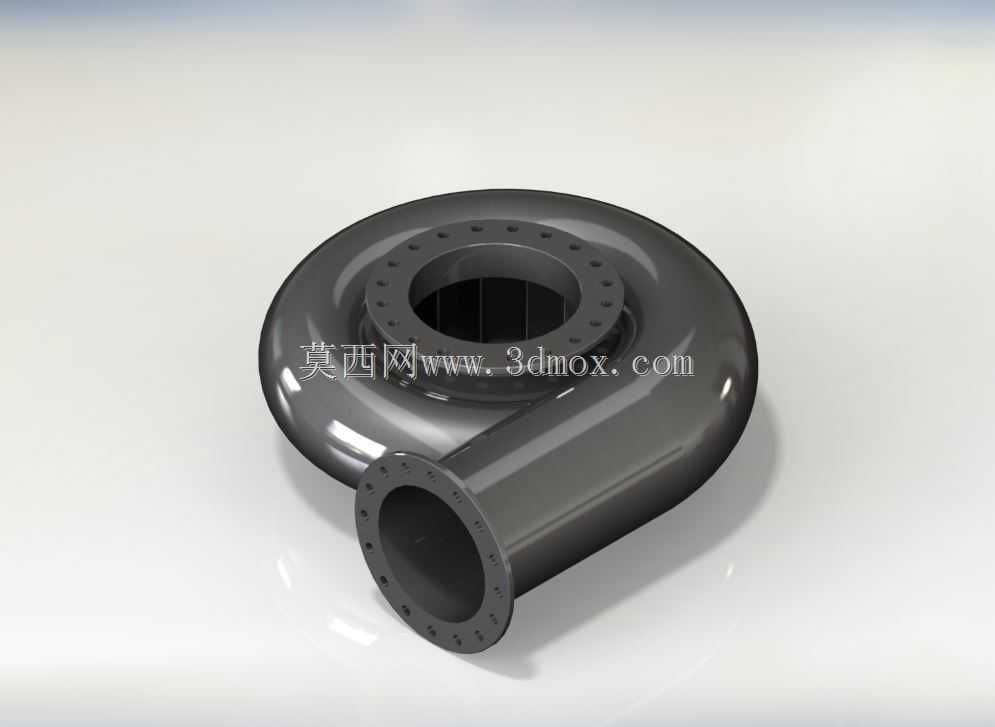

　　在中小型径流式水电站的核心动力转换单元中，混流式水轮机是适用水头覆盖范围最广、运行稳定性最优的机型之一，本次呈现的弗朗西斯螺旋涡壳结构，是整套水轮机组的核心过流与能量转换载体，承担着将水流压能与动能转换为旋转机械能的核心作用。从实际电站布置的边界条件来看，这类带金属涡壳的混流式结构，多适配20-200m水头段的引水式或坝后式电站，涡壳的螺旋形流道设计核心是保证进入转轮的水流沿周向均匀分布，尽可能降低沿程水力损失，避免因入流不均引发的转轮振动、空蚀等长期运行隐患。

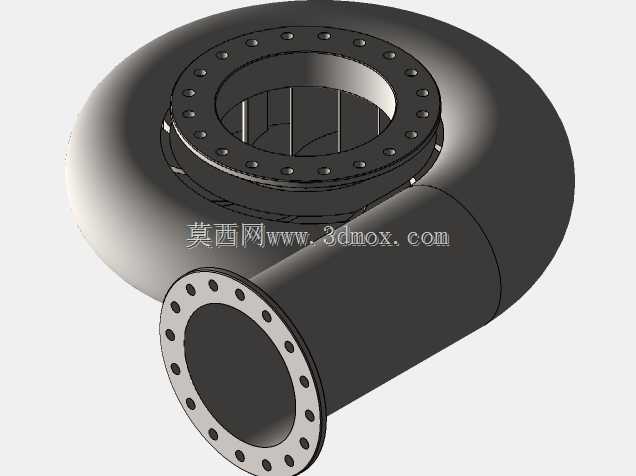

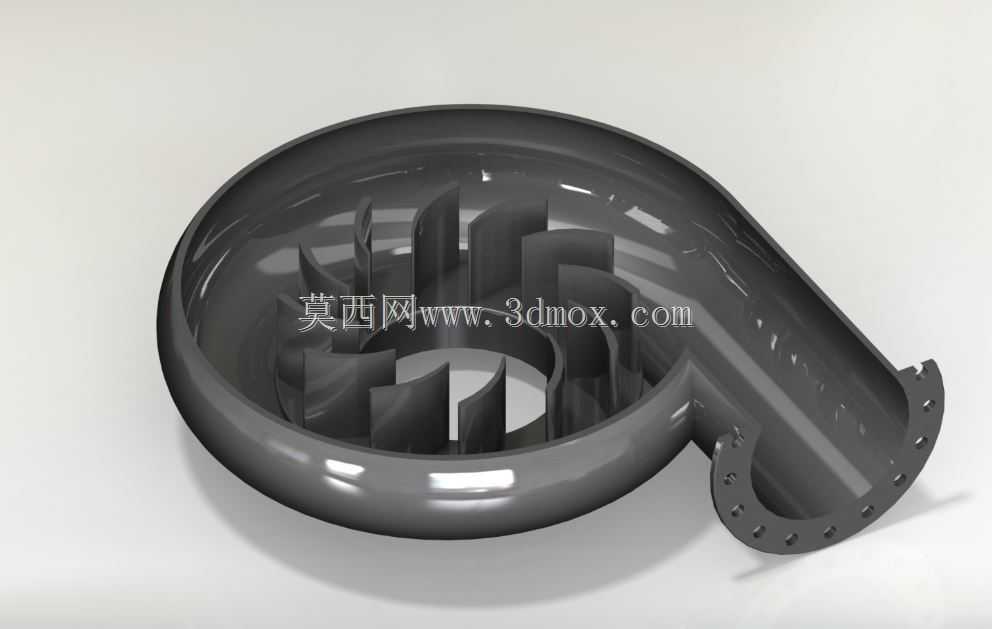

　　从结构设计逻辑来看，涡壳的断面从进口端到尾部沿圆周方向按照等速度矩原则逐步收缩，进口法兰采用带螺栓孔的凸缘结构，可直接与电站压力引水钢管对接，法兰端面上的密封槽可适配橡胶密封垫，承受额定水头下的内水压力而不发生渗漏。涡壳内侧的转轮区域，叶片采用空间扭曲翼型设计，叶片进口边与来流方向匹配，出口边控制水流环量，保证水流在转轮内完成能量转换后，以接近轴向的方向进入尾水管，减少出口动能损失。这类结构的安装边界需要匹配电站机坑的预埋尺寸，涡壳的座环上下环板需要与预埋的基础环固定，中心高程需要与发电机主轴的安装高程严格对中，径向偏差通常控制在毫米级，避免运行过程中出现轴系摆度过大的问题。

　　从功能特性上看，金属焊接结构的涡壳相比混凝土涡壳，流道表面粗糙度更低，水力效率更高，同时结构强度更易保证，适合在水头波动较大的工况下运行。转轮的叶片数量经过水力优化，在保证过流能力的同时兼顾强度要求，叶片与上冠、下环的连接区域做了圆弧过渡处理，降低应力集中系数，能够承受长期交变水流载荷的冲击。在实际运行过程中，水流从涡壳进口切向进入，沿螺旋流道形成均匀的环量，以合适的角度冲入转轮叶片流道，推动转轮旋转，将水能转换为转轴的旋转扭矩，之后水流经尾水管回收剩余动能，最终排入下游河道。

　　设计这类结构时，首先需要根据电站的额定水头、设计流量确定转轮的标称直径，再反推涡壳的进口直径、各断面的尺寸参数，涡壳的包角通常选取345度左右，保证最后一个断面的水流能够平滑过渡到座环固定导叶区域。座环的固定导叶除了承担上下环板的支撑载荷外，还起到进一步调整水流方向的作用，与活动导叶配合实现不同负荷下的流量调节。在三维建模过程中，涡壳的螺旋曲面需要通过多断面扫掠生成，保证各断面之间的平滑过渡，避免出现局部凸起或凹陷引发的局部涡流；转轮叶片的空间曲面需要通过水力设计得到的翼型坐标点拟合生成，保证叶片型线的精度，因为叶片型线的偏差会直接影响水轮机的效率和空化性能。

　　从安装维护的角度来看，这类结构的涡壳通常在制造厂内完成分瓣焊接加工，现场拼装后进行整体耐压试验，试验压力为额定水头的1.5倍，保证焊缝无渗漏。转轮在厂内完成静平衡试验，残余不平衡量控制在标准允许范围内，避免运行时出现不平衡振动。涡壳底部设置有排水孔，在机组检修时可以排净涡壳内的积水，方便对转轮和导叶进行检查维护。在实际选型过程中，需要根据电站的水文参数、泥沙含量调整涡壳和转轮的材质，多泥沙河流上运行的机组，转轮叶片通常采用抗磨材质，涡壳内壁也会铺设抗磨层，延长机组的大修周期。
