多组小型泵集成式柔性液体输送阵列结构

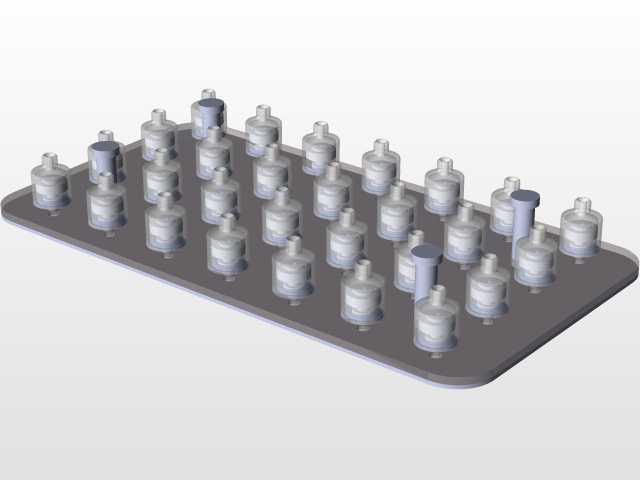

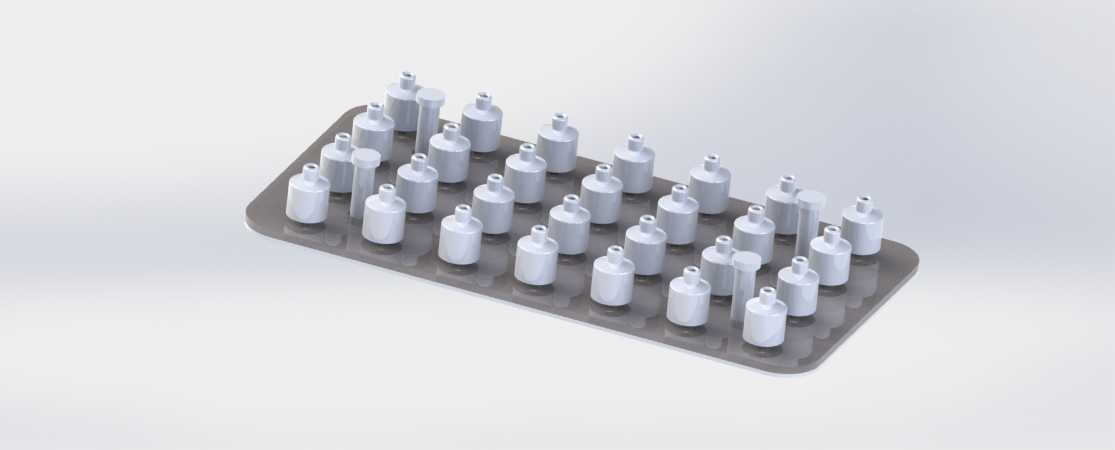

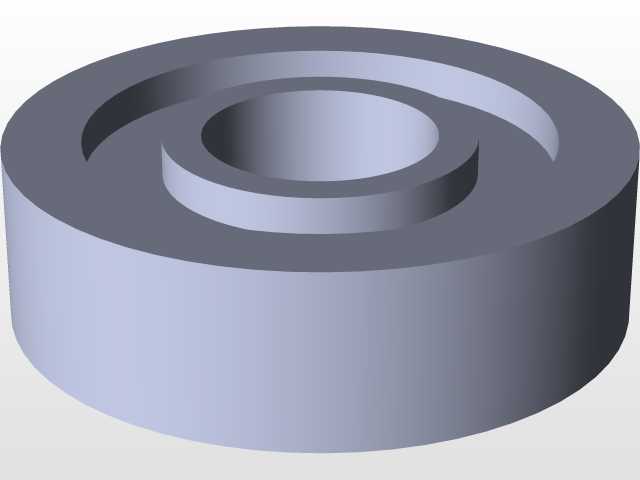

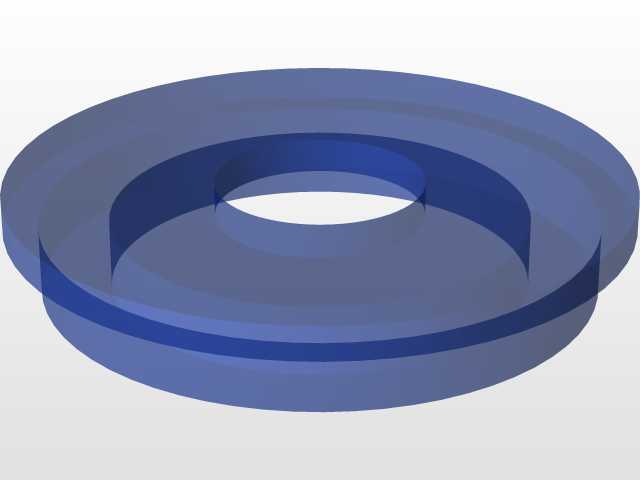

　　这套多单元集成的柔性流体输送结构，最早是针对微剂量精准补液场景开发的，在实验室微量试剂分配、便携式创面给药设备、小型生化分析仪器的液路系统里都能找到适配场景，区别于传统硬管连接的多通路泵组，它把所有泵送单元做了阵列化排布，依托软质橡胶基材做整体封装，省去了大量外接管路接头的装配工作量，也降低了多接头位置漏液的风险。从实际使用逻辑来看，每个独立的小型泵送单元都可以单独控制通断与输出流量，阵列排布的形式让整体结构的空间利用率更高，在有限的安装面里可以布置最多的流体通路，适配需要同时输送多种微量液体、或者同一种液体多点位同步输出的工况，比如多通道生化检测里的试剂加注，就可以通过这套阵列结构同时完成多个检测位的试剂供给，

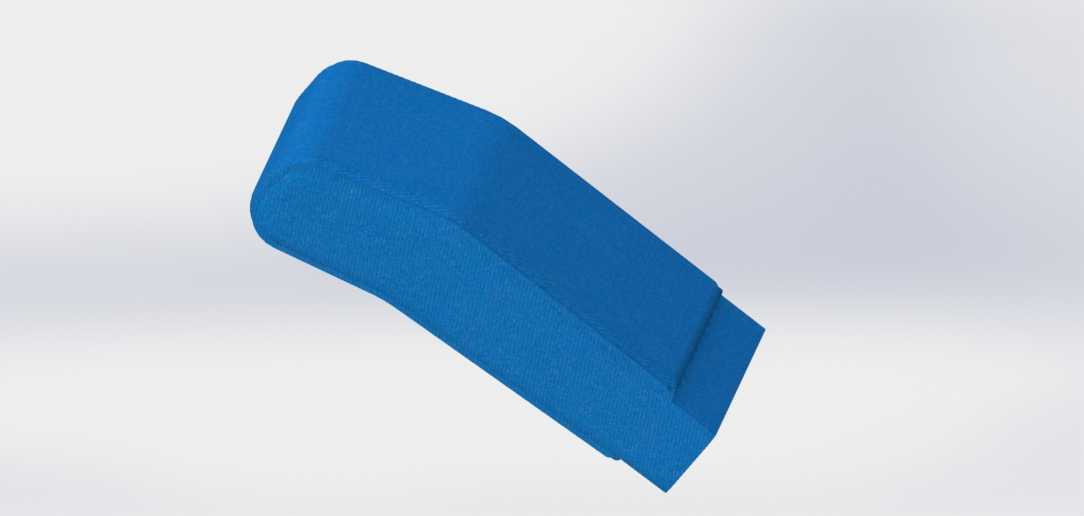

　　不用再单独布置多个独立泵体再做管路拼接。设计阶段最先考虑的是基材的形变适配性，选用软橡胶材料做集成基座，一方面是橡胶本身的密封性能优异，每个泵单元和基座的连接位置不需要额外加装密封垫圈，靠橡胶本身的压缩形变就能实现密封，另一方面软质基座有一定的形变余量，在设备存在小幅振动、或者安装面存在微小形变量的时候，不会因为硬接触导致泵体连接位置开裂或者管路崩脱。每个泵送单元的外形做了统一的锥顶收口设计，顶部的细径接口可以直接适配微径软管，不需要额外做转接头，单元主体的柱形结构和基座上的安装孔做过盈配合，装配的时候直接压入即可完成固定，不需要额外打胶或者用紧固件锁附，能大幅提升装配效率。整体阵列的基座做了圆角矩形的薄型设计，

　　厚度控制在适配小型设备内部安装空间的范围，边缘做了圆弧过渡，没有尖锐棱角，避免在设备内部装配的时候刮伤其他线束或者管路，基座底部是平整的安装面，可以直接通过背胶或者小型压片固定在设备的安装基板上，不需要设计复杂的安装支架，安装边界的预留只需要比基座外形单边多留出3mm的操作空间即可，不会占用过多设备内部的宝贵空间。在功能实现上，这套结构的泵送动力依托每个单元内部的微型泵送机构，软质橡胶基座同时起到了流体通路的分配作用，不同单元的进液端可以在基座内部做连通或者独立分隔，根据实际使用需求调整内部流道的布局，不需要改变外部的整体外形，这也让这套结构有很强的场景适配性，不管是多通路独立输运还是单通路多点输出，

　　都可以通过调整基座内部的流道设计来实现，不用重新开模制作外部的结构件。实际测试过程中，软质基座还能吸收一部分泵体工作时产生的微小振动，降低整个液路系统的振动传导，减少振动对设备上其他精密检测元件的干扰，这是传统硬材质集成泵组很难实现的特性。另外每个泵单元的独立可替换性也做了考量，单个单元出现故障的时候，可以直接从基座上拔出更换，不需要更换整个阵列结构，能降低后期的维护成本，单元和基座的配合松紧度做了反复调试，既保证密封性能，又不会因为过盈量太大导致拆卸的时候损坏基座的安装孔。在流体输送的精度控制上，每个单元的输出一致性做了匹配设计，相同控制参数下不同单元的输出流量偏差控制在很小的区间，满足微量试剂输送的精度要求，不会因为单元差异导致加注量偏差影响检测或者给药的效果。整体结构没有多余的外露零件，所有流道都集成在橡胶基座内部，外观整洁，装配完成后不需要做额外的管路整理，也减少了管路弯折导致的流道堵塞风险，适合在空间紧凑、对液路可靠性要求高的小型设备里使用。
