双头梅花扳手工业级手动工具结构设计

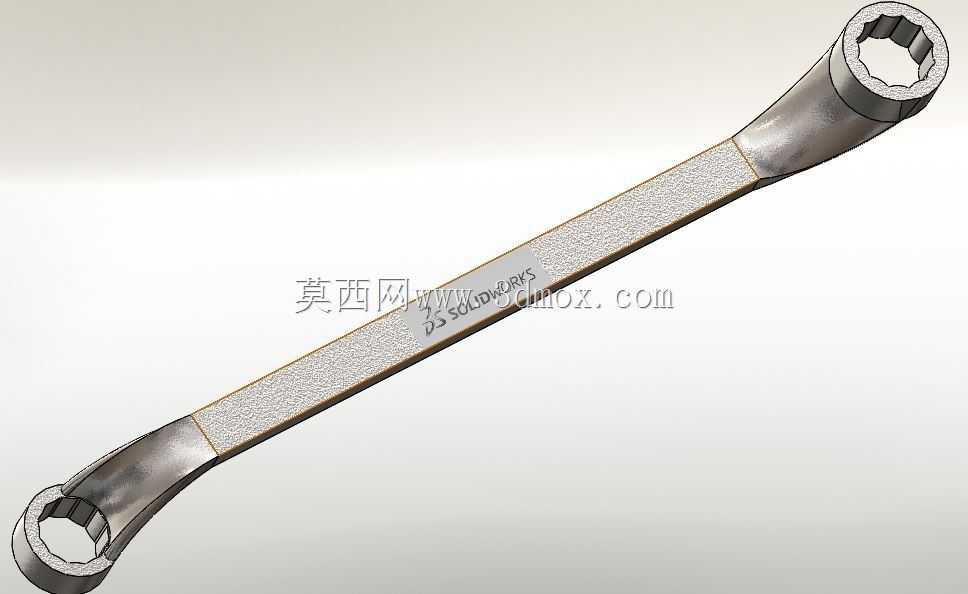

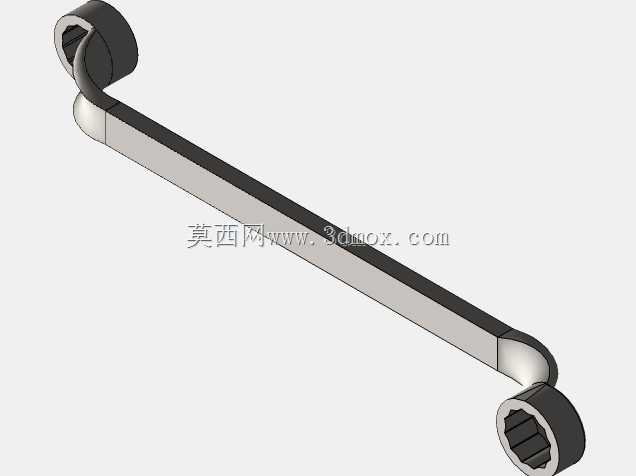

　　在设备装配、产线运维、机加工装夹、户外设备检修等诸多工业场景里，双头梅花扳手是一线操作工人、设备维保人员随身工具包中出场率极高的手动紧固类工具，相比开口扳手，它的受力结构更稳定，打滑风险更低，在大扭矩紧固、锈蚀螺栓拆卸的工况下优势十分明显。这款双头梅花扳手的整体杆身采用平直长杆设计，两端分别适配不同规格的外六角螺栓头，梅花端采用12角内齿结构，这种结构设计可以让扳手在30度的转动空间内完成螺栓的旋拧动作，在设备内部管线密集、操作空间狭窄的场景下，不需要完全套入螺栓头就能完成连续操作，适配性远高于6角结构的套筒类工具。从结构设计逻辑来看，杆身中段做了磨砂纹理的防滑处理，实际握持时可以增加手掌与工具的摩擦力，即便手上沾有机油、切削液，

　　也能稳定握持发力，不会出现打滑脱手的问题；杆身的截面采用扁平矩形设计，在保证整体抗扭强度的前提下，尽可能压缩了工具的厚度，让扳手可以伸入设备缝隙、法兰间隙这类狭窄空间完成螺栓操作，不会因为杆身过厚被周边结构件干涉。两端的梅花工作头做了加厚处理，在承受大扭矩旋拧时，工作头的内齿不会因为应力集中出现崩齿、变形的问题，工作头与杆身的过渡区域做了圆弧过渡处理，避免应力集中导致杆身断裂，这部分的结构强度直接决定了工具的使用寿命，在实际使用中，很多劣质扳手会在这个过渡区域出现断裂，主要是过渡圆角设计不合理，应力集中系数过高导致的。从实际使用场景的适配性来看，这款扳手的整体长度经过扭矩匹配设计，长度对应的力臂可以让操作人员用正常手部力量输出时，

　　达到对应规格螺栓的标准预紧扭矩，不需要额外加接延长杆，避免因为扭矩过大导致螺栓断裂、螺纹滑牙的问题；两端的梅花头内孔做了轻微的倒角处理，套入螺栓头时可以快速导向对位，不需要反复调整角度就能顺利套入，在视线受阻的设备内部操作时，这个倒角设计可以大幅提升操作效率。在设备维保场景中，这类梅花扳手常用于泵体法兰螺栓紧固、电机底座固定螺栓拆装、机床防护板安装、输送线支架连接等作业，相比活动扳手，它的对边尺寸精度更高，不会因为间隙过大磨损螺栓的六角头，对于高强度等级的8.8级、10.9级螺栓，能在不损伤螺栓头的前提下完成大扭矩的紧固与拆卸。从建模的结构细节来看，杆身的防滑纹理采用均匀的颗粒状凸起，纹理深度控制在合理范围，既保证防滑效果，

　　又不会在握持时产生硌手的不适感，长时间使用也不会磨破手掌；梅花头的内齿齿形做了等强度设计，每个齿的受力面都经过角度优化，旋拧时受力均匀分布在所有接触齿面上，不会出现单个齿受力过大崩裂的问题。在实际的工具选型中，这类双头梅花扳手常作为成套工具中的基础配置，覆盖常用的螺栓规格范围，不需要频繁更换工具就能完成不同规格螺栓的操作，在户外电力设备检修、工程机械维保、车间日常设备维护等场景下，不需要依赖气源、电源等动力源，纯手动操作就能完成各类紧固件的拆装作业，可靠性远高于动力工具，不会因为动力中断影响作业进度。从安装边界的适配性来看，扳手的整体厚度、头部外径都经过尺寸优化，梅花头的外径略大于螺栓对边尺寸，在螺栓周边有凸起结构的场景下，只要预留的间隙大于头部外径，就能顺利套入操作，杆身的宽度也控制在合理范围，在狭长缝隙内操作时不会被两侧结构卡住。
