G2瓶口适配锥形导流漏斗结构设计

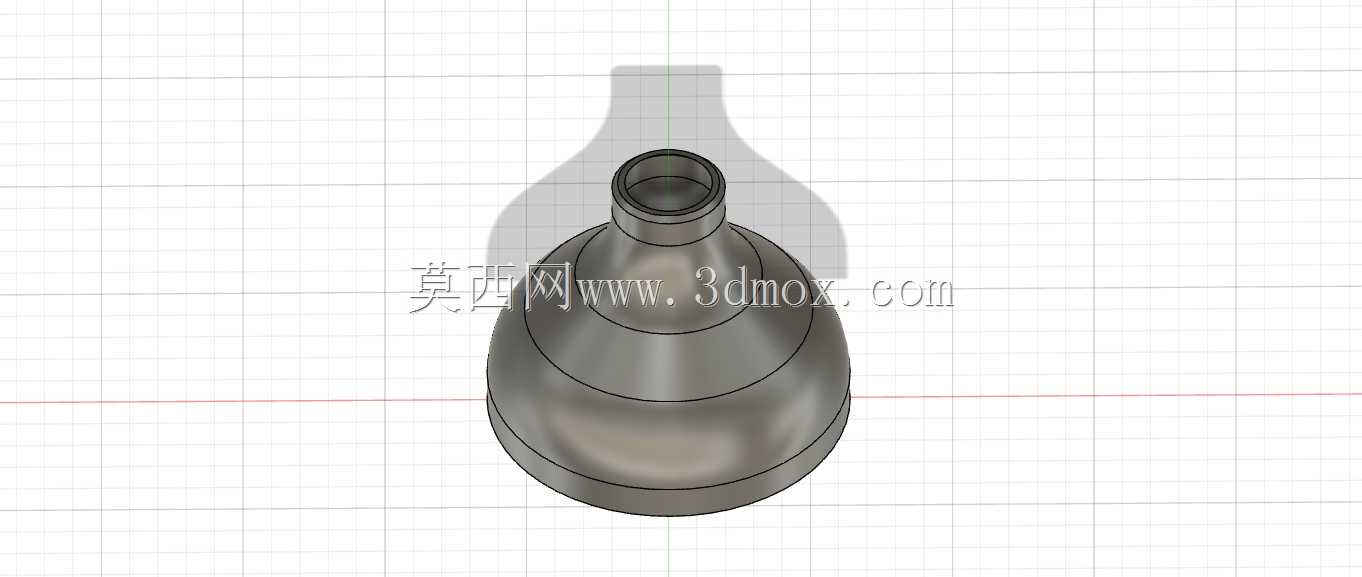

　　在小口径容器的流体灌装、粉体转移作业场景里，适配瓶口的导流漏斗是减少物料洒落、提升作业效率的核心辅助工装，这款针对G2规格瓶口设计的漏斗，就是围绕实验室试剂分装、小型工业灌装工位的实际作业需求开发的结构件。日常作业中，很多操作人员会遇到通用漏斗与瓶口匹配度差的问题：要么漏斗出口管径过大无法插入瓶口，加注时容易侧漏；要么漏斗锥度过陡，流体下落速度过快产生喷溅，或是粉体物料在锥段起拱堵塞，这款结构在设计阶段就针对性规避了这类常见问题。从结构设计逻辑来看，整体采用上宽下窄的回转锥形结构，大口径的上端敞口可以承接倾倒的物料，无需刻意对准就能让物料顺利进入漏斗内腔，降低操作人员的倾倒对准难度；下端的直段插管部分严格匹配G2瓶口的内径尺寸，

　　插入后可以与瓶口内壁形成稳定的贴合定位，不需要额外扶持就能保持漏斗的放置稳定性，加注过程中不会出现偏移滑落的情况。锥段的母线角度经过反复校核，既保证了流体依靠重力可以顺畅沿内壁下滑，不会在锥面残留挂壁，也控制了物料的下落速度，避免高速冲入瓶内导致的液体飞溅、粉体扬尘问题。考虑到实际使用中的清洁需求，整个漏斗的内壁做了连续顺滑的过渡处理，没有台阶、死角等容易积存物料的结构，使用后可以直接冲洗清洁，不会出现物料残留变质影响后续使用的问题；外壁的环形加强筋结构，既提升了薄壁结构的整体刚性，在手持加注时也能增加摩擦力，避免湿滑状态下脱手掉落。从安装边界来看，下端插管的外径与G2瓶口的标准内径保持小间隙配合，插入深度控制在合理范围，

　　不会因为插入过深导致瓶内空气无法顺利排出，出现物料加注时气堵反溢的情况；上端敞口的直径控制在单手可扶持的尺寸范围内，既满足大流量物料的承接需求，也不会因为尺寸过大导致收纳、存放占用过多空间。在实际应用中，这款漏斗既可以用于实验室化学试剂向G2规格试剂瓶的分装作业，也能适配小型生产线上的手动灌装工位，完成润滑油、日化溶剂、食用粉体等不同性状物料的导流加注，相比通用型漏斗，它与瓶口的适配性更好，作业过程中不需要额外的密封、固定措施，单人就能完成整个加注操作，能有效降低物料的洒落损耗，减少作业后的清洁工作量。结构建模过程中，所有回转面都做了曲率连续处理，避免了折线结构带来的应力集中问题，不管是采用塑料注塑加工还是金属钣金旋压加工，

　　都能顺利实现量产，加工后的结构壁厚均匀，不会出现局部过薄容易破损、局部过厚增加材料成本的问题。针对不同物料的使用需求，这个结构也可以快速调整参数适配：如果是用于大粘度流体的加注，可以适当放大下端插管的内径，提升物料通过效率；如果是用于超细粉体的转移，可以在锥段增加小型的振动辅助安装位，进一步避免粉体起拱堵塞的问题。很多一线操作人员在使用普通漏斗时，还会遇到漏斗放置不稳的问题，这款结构的插管与锥段过渡位置做了限位台阶，插管插入瓶口后，台阶面刚好贴合瓶口上端面，形成轴向的定位支撑，哪怕加注过程中物料冲击漏斗内壁，也不会出现漏斗向下滑落的情况，作业稳定性更强。
