分体式链轮轮毂组合传动结构

　　做链传动结构设计的工程师大多遇到过这类场景：设备长期运行后链轮齿面磨损到限，传统整体式链轮需要先松脱张紧机构、拆下联轴器甚至挪动电机端的安装座，才能把整个链轮从轴端抽出来更换，维护停机时间长，对连续作业的生产线影响不小。这套分体式链轮和轮毂的组合结构，就是针对这类维护痛点做的结构优化设计，在输送线、农机传动、轻工包装设备的重载链传动段都有很高的适配性。

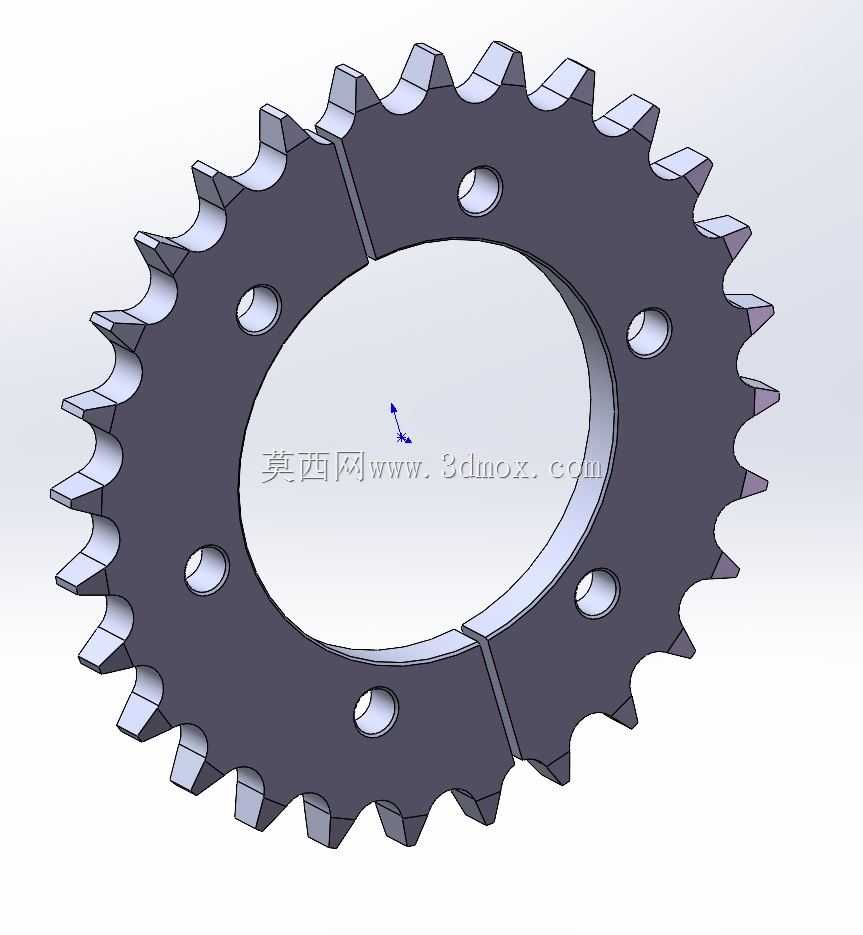

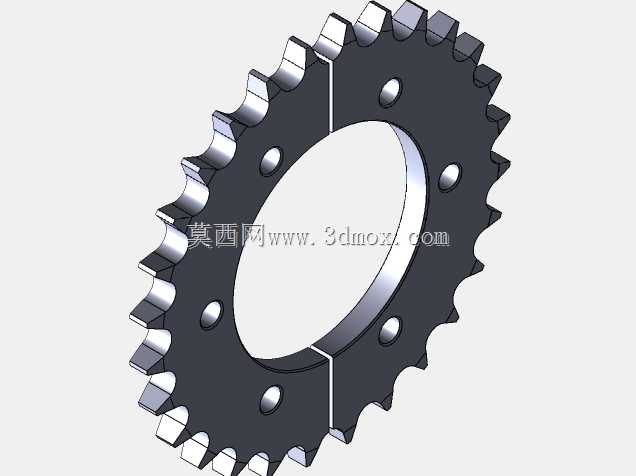

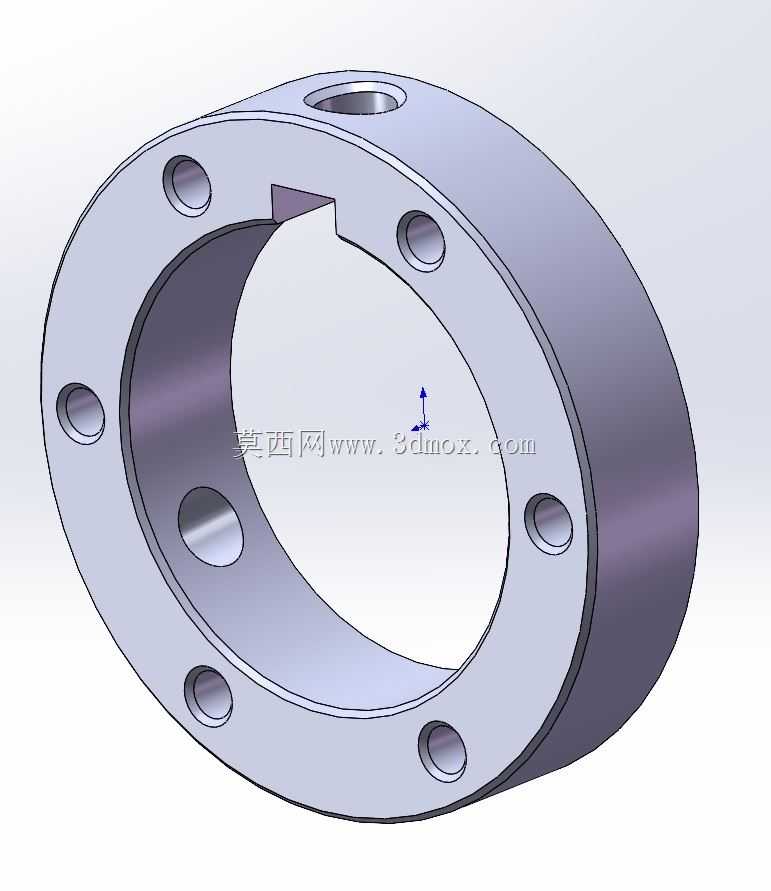

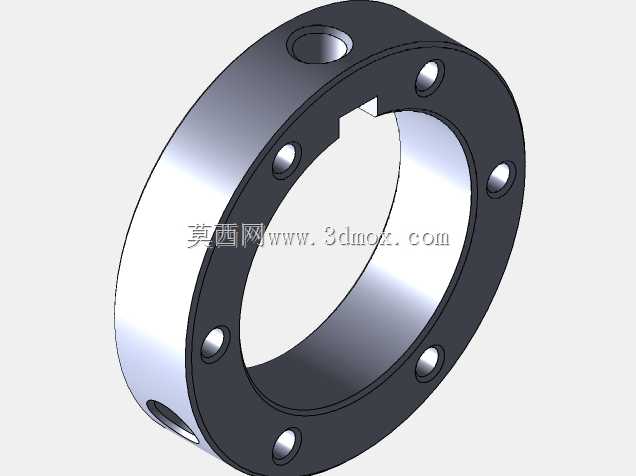

　　从结构功能上看，这套组件把链轮本体和安装轮毂做了剖分式设计，链轮沿径向分成两个半环结构，对接面做了精准的止口定位，安装时不需要拆卸轴端的其他配套部件，只需要把两个半环链轮扣合在轮毂的定位止口上，穿入周向布置的紧固螺栓就能完成装配，更换磨损链轮时只需要拆下联接螺栓就能取下旧链轮，大幅压缩维护时的拆装工作量。轮毂部分采用整体式环形结构，内孔可以根据实际安装的轴径做键槽、胀紧套等不同的联接结构设计，轮毂外圈的定位止口和链轮内孔做H7/h6的间隙配合，保证链轮装配后的同轴度，避免链传动过程中出现偏摆、跳齿的问题。

　　设计过程中首先要匹配对应链条的节距、滚子直径参数确定链轮的齿形参数，齿面采用渐开线齿廓修形，减少链条啮入啮出时的冲击载荷，降低运行噪音。周向布置的6个安装孔采用均匀分布设计，每个孔位都做了沉头处理，紧固螺栓装入后螺栓头不会突出链轮端面，避免和周边的护罩、张紧轮部件发生运动干涉。链轮的剖分面位置特意选在两个轮齿的中间位置，避开齿根的应力集中区，保证剖分结构不会影响轮齿的整体强度，两个半环的对接面做了0.02mm的平面度要求，装配后两个半环的接合面完全贴合，不会出现传动过程中的错位问题。

　　从安装边界来看，这套链轮的外径尺寸匹配对应规格链条的最大齿顶圆要求，轮毂的轴向宽度和常规整体式链轮保持一致，不需要改动原有设备的轴系安装尺寸，用户可以直接替换原有同规格的整体式链轮，不需要对设备做额外的结构改造。链轮的齿部做了淬火处理，齿面硬度达到HRC45-50，保证足够的耐磨性能，轮毂部分采用调质处理，兼顾强度和韧性，能承受链传动过程中的冲击载荷。实际应用中，这类分体结构特别适合安装空间狭窄、轴端部件多不便拆解的传动工位，比如长距离输送线的中间传动段、大型农机的行走传动部位，不需要大范围拆解设备就能完成易损件的更换，能有效降低设备的维护成本，减少停机带来的生产损失。建模过程中对齿形做了精确的参数化绘制，每个齿的齿距误差控制在0.05mm以内，保证和链条啮合的顺畅性，周向安装孔的位置度公差控制在0.1mm以内，确保两个半环装配后孔位完全对中，不会出现螺栓穿装困难的问题。
