USB-C充电式便携手持小风扇结构设计

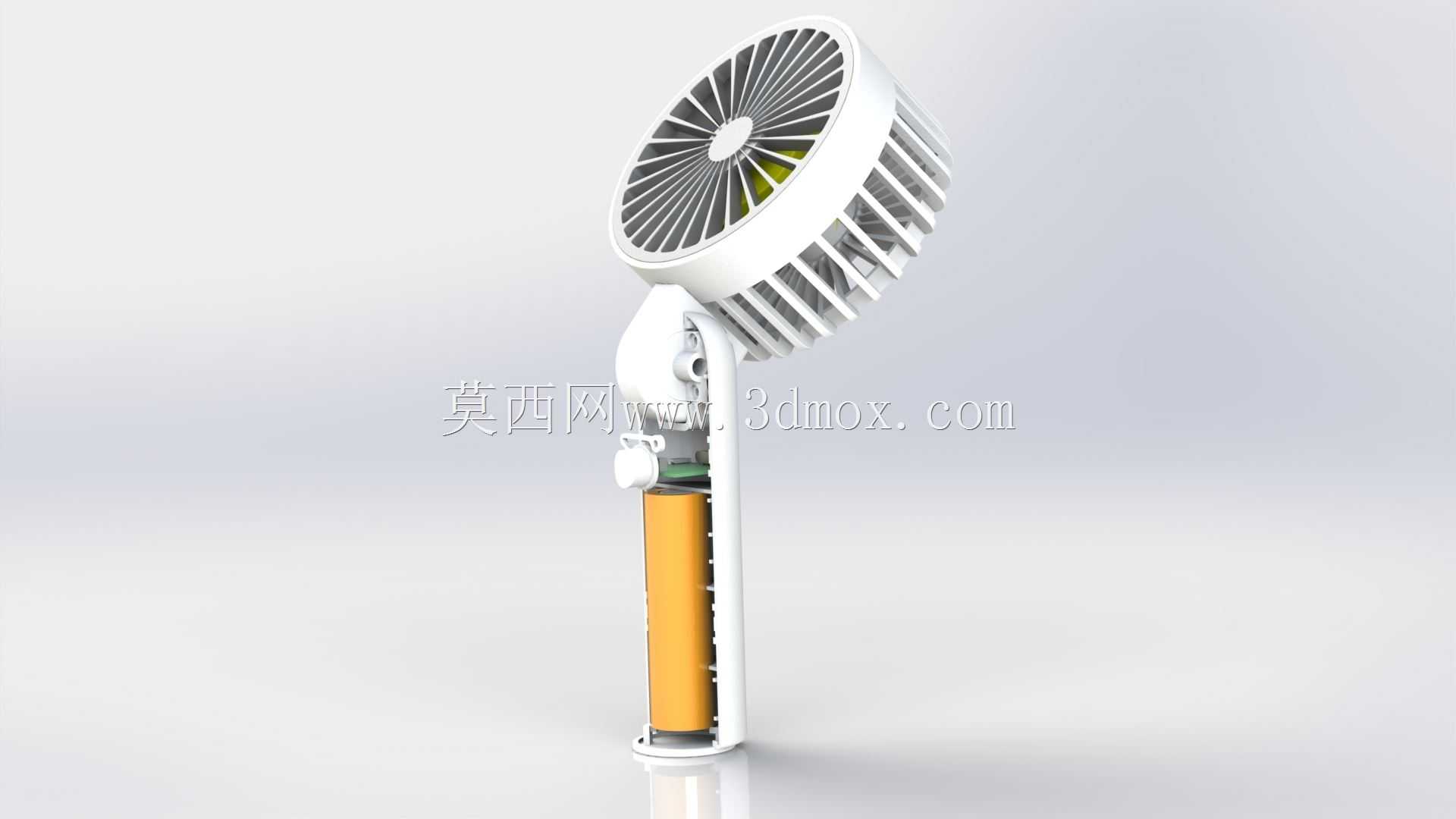

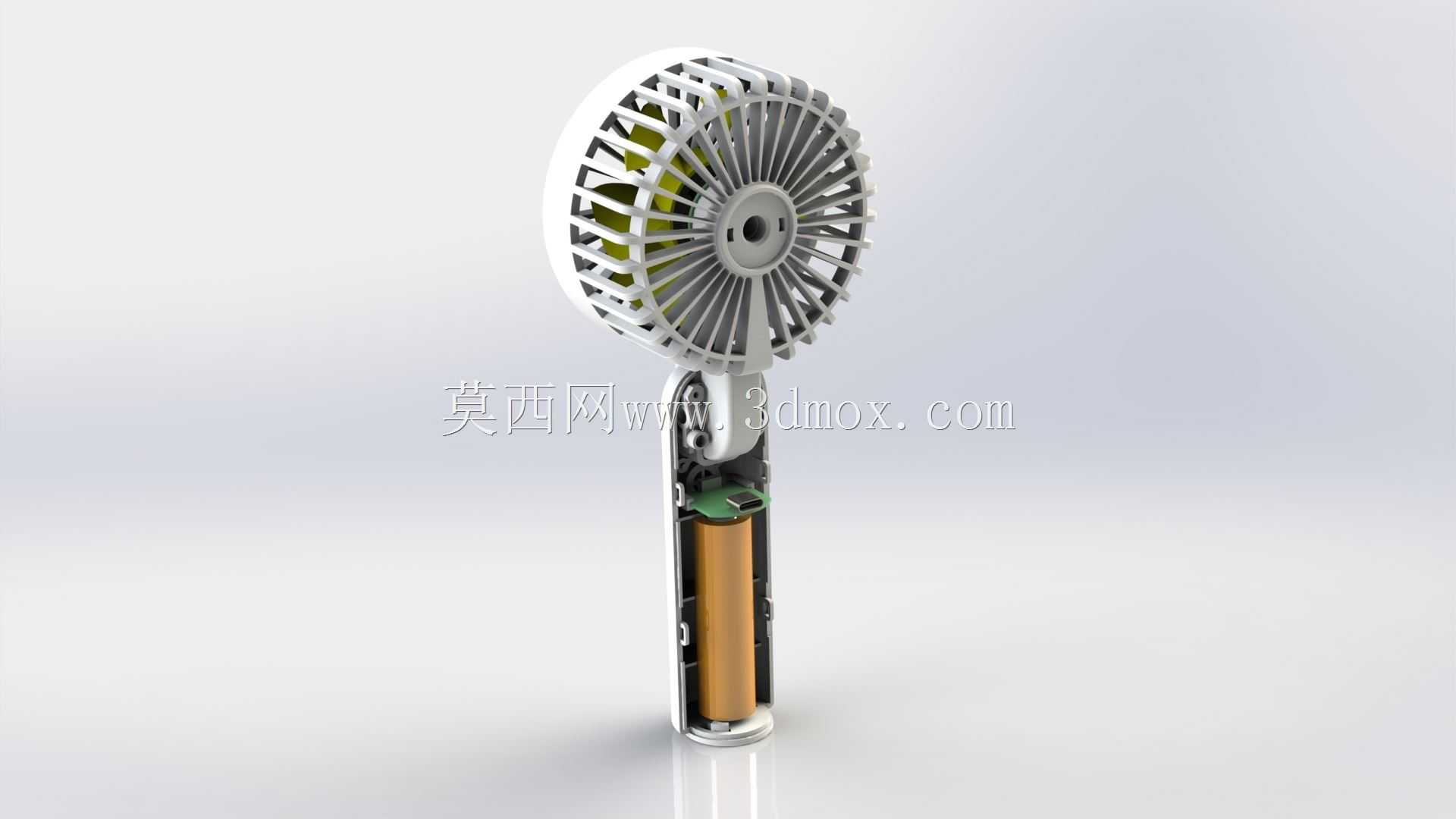

　　这款便携手持风扇的结构设计，核心围绕随身消暑场景的实际使用需求展开，在做整体方案排布时，最先敲定的是单手握持的人机边界，握持段的直径控制在适合成人单手握持的尺寸范围，表面做了细微的防滑纹理处理，长时间握持不会产生硌手的不适感，整体长度控制在口袋收纳的合理区间，不会因为过长导致放入随身包袋时出现卡滞。从内部结构排布来看，这款风扇采用了直筒式的堆叠布局，最下方是标准圆柱型充电电池仓，电池与上方的驱动电路板之间预留了足够的绝缘间隙，电路板上集成了充电管理模块、档位控制模块与电机驱动模块，USB-C充电接口设置在握持段的底部位置，日常充电时不需要额外调整握持姿态，插线即可完成补能，接口周边做了加厚的塑胶支撑结构，

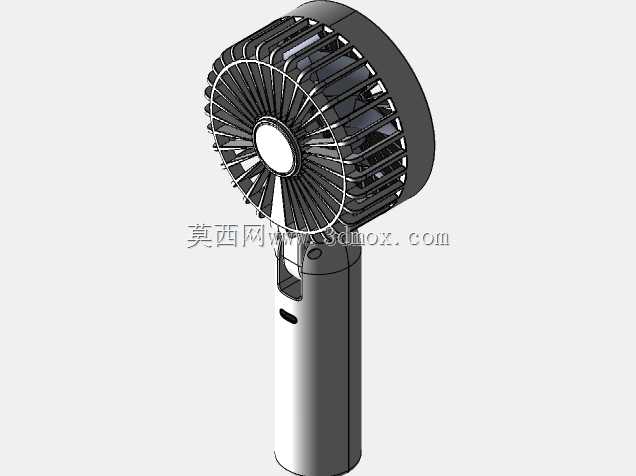

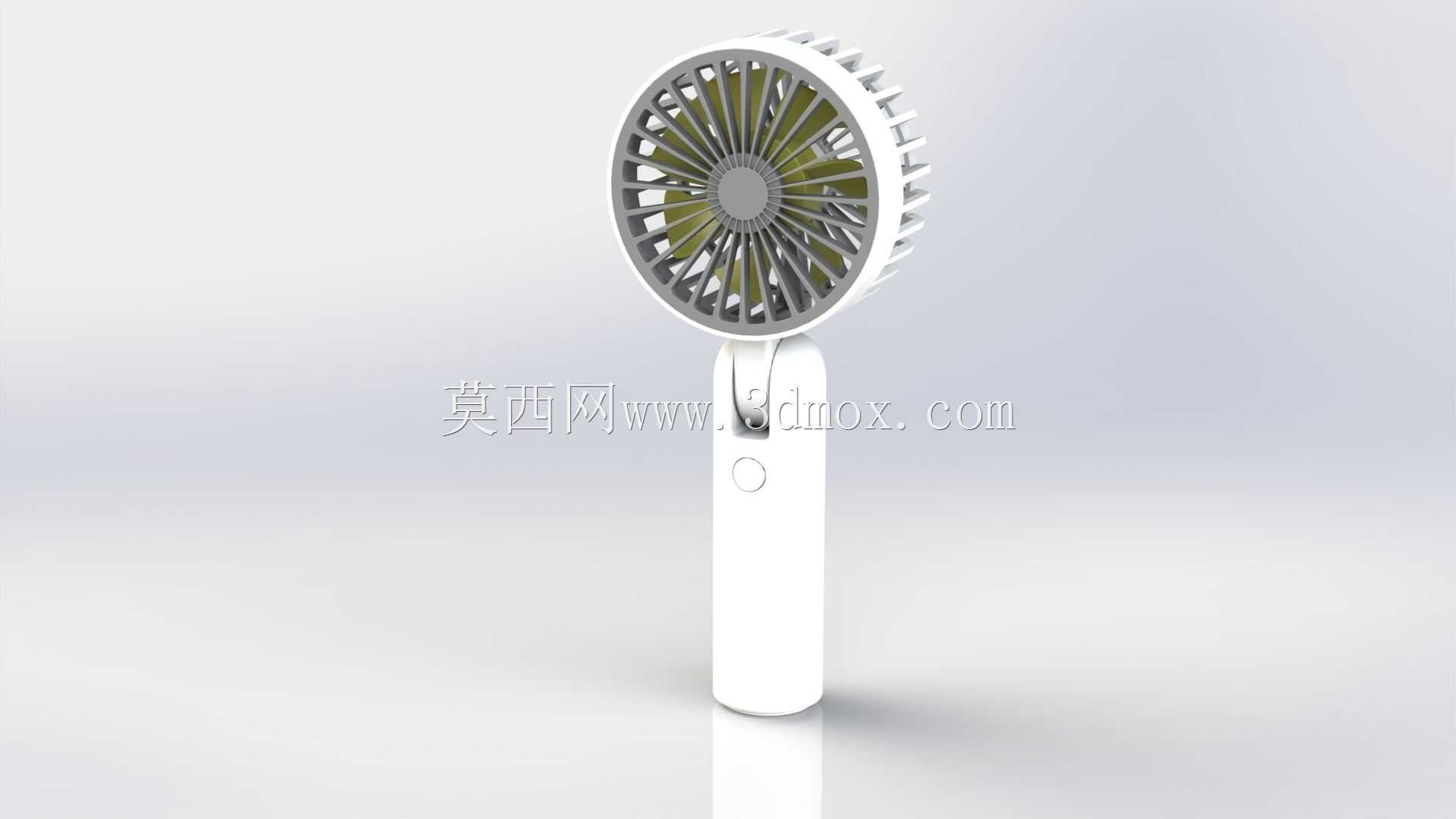

　　避免多次插拔后出现接口松脱的问题。扇头部分采用了全包式的防护网罩设计，网罩的格栅间隙控制在安全范围内，即使手指不小心触碰也不会接触到高速转动的扇叶，扇叶采用了前倾式的多叶片设计，在较低的电机转速下就能带动足够的气流，兼顾送风距离与运行噪音的平衡，扇头与握持段之间设置了可小角度调整的转动连接结构，用户可以根据实际使用需求调整送风角度，不需要一直调整手腕姿态。在结构强度设计上，外壳采用了耐冲击的塑胶材质，扇头的防护网罩做了径向的加强筋排布，即使从日常桌面高度意外跌落，也不会出现网罩碎裂、扇叶卡滞的问题，内部的电池仓设置了独立的缓冲泡棉衬垫，避免跌落冲击导致电池移位出现接触不良的情况。电路部分的走线全部沿着外壳内部的走线槽排布，

　　没有多余的飞线，装配时可以直接将各模块按定位卡槽放入，不需要额外打胶固定，后期如果出现元件故障，也可以快速拆解更换，降低维修的难度。从实际应用场景来看，这款风扇可以适配户外通勤、排队等候、办公桌面辅助送风等多种场景，不需要外接电源线，满电状态下可以满足数小时的连续使用需求，底部的USB-C接口也兼容目前主流的手机充电线，不需要额外携带专用的充电线材，进一步提升了随身使用的便利性。在做扇叶的动平衡设计时，每片扇叶的重量差控制在极小的范围内，高速转动时不会出现明显的抖动，长时间握持也不会因为震动导致手部发麻，电机采用了低噪音的直流驱动方案，最低档位运行时的噪音不会干扰日常交谈或者办公专注状态。扇头后方的进风区域也做了对应的防护格栅，

　　避免发丝或者细小杂物被卷入电机内部，提升长期使用的可靠性，握持段的侧面设置了档位按键，按键的触发行程做了优化，单手握持时用拇指就可以轻松操作，不会出现按动卡顿或者误触的问题。整体的结构拆分逻辑清晰，外壳分为前后两个半壳，通过卡扣与少量螺丝固定，装配工序简单，适合批量量产，各部件的分型面都设置在不影响外观握持的位置，合模线做了打磨处理，不会出现刮手的毛边。电池与电路板之间设置了过流保护模块，出现短路或者过充情况时会自动切断电路，保障使用过程中的安全性，扇叶与电机轴之间采用了过盈配合加定位卡簧的固定方式，长期转动也不会出现扇叶松脱飞出的问题。
