小型挖掘机焊接式窄幅铲斗结构设计

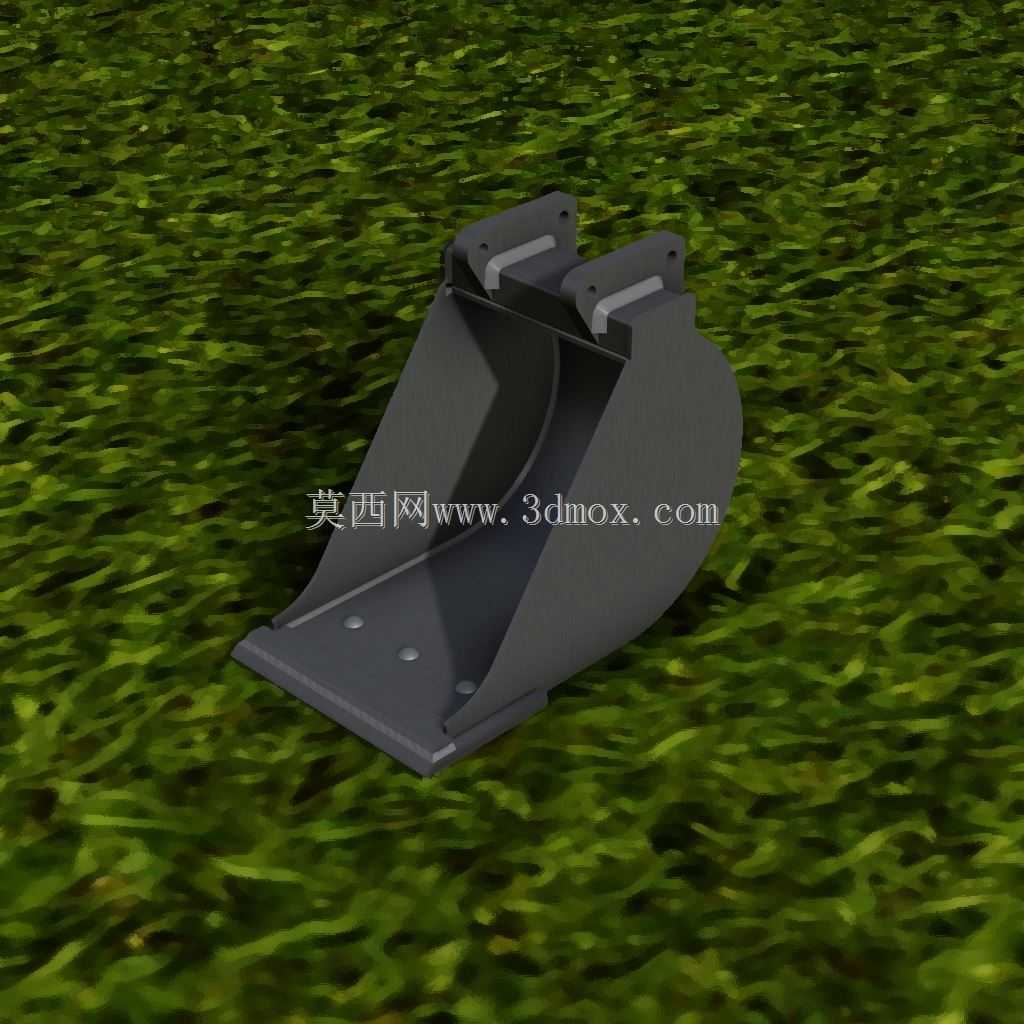

　　这款小型挖掘机配套的窄幅铲斗，主要面向狭小空间的土方修整、管沟开挖、园林绿化工地的精细化作业场景，相比常规宽幅铲斗，窄幅结构能在狭窄的管线沟槽、绿化带边缘作业时减少对周边土体的扰动，避免超挖破坏原有管线或者植被根系，适配1.5吨到3吨级的微型挖掘机挂载使用。从结构设计来看，整体采用焊接式主体结构，斗身侧板采用弧形卷板成型，相比直角拼接的焊接结构，弧形斗壁能在铲掘过程中让土体更顺畅地滑入斗腔，减少物料粘附，同时弧形结构的应力分布更均匀，在遇到硬质土层冲击时，不会在拼接焊缝处形成应力集中点，有效提升结构抗疲劳寿命。斗体上部的两个挂载耳板是核心安装接口，耳板上的销轴孔同轴度公差控制在0.1mm以内，

　　孔位间距严格匹配对应机型的斗杆连杆安装尺寸，安装时无需额外扩孔或者调整垫片，直接穿入销轴即可完成挂载，耳板与斗身上部的加强筋采用满焊连接，焊缝高度不低于母材厚度的0.8倍，能承受铲掘时的偏载力矩，避免耳板撕裂。斗口位置设计有螺栓连接的刀片安装座，也就是斗唇部位，采用加厚耐磨钢板加工，预留的螺栓孔可以根据作业需求更换不同形式的切削刀片，比如平整作业用的平切刀、硬土作业用的斗齿座，相比焊接式斗齿，螺栓连接的结构在刀片磨损后可以快速更换，不需要现场动火焊接，大幅降低工地现场的维护成本，斗唇与斗底板的连接位置额外增加了一道横向加强筋，能抵消铲入硬质土层时斗口受到的反向冲击力，避免斗口变形卷边。斗腔内部的容积经过优化，

　　窄幅结构下的斗容控制在0.04立方米左右，既保证单次铲掘的载荷不超过小型挖掘机的液压系统举升上限，又能避免斗容过小导致作业效率低下，斗体两侧的侧刃板突出侧板3mm左右，作业时可以先于侧板切入土体，减少侧板与土体的摩擦阻力，同时保护侧板主体不被硬质石块磨损。从安装边界来看，两个挂载耳板的中心距为120mm，销轴孔直径为30mm，耳板下端到斗齿尖的垂直距离为380mm，斗体最大宽度为280mm，整体回转半径控制在450mm以内，在狭小空间回转时不会碰到周边的障碍物，适合在室内拆除、庭院改造、市政管线抢修这类作业空间受限的场景使用。设计过程中针对焊接变形做了工艺预留，耳板焊接时采用对称施焊工艺，焊后进行去应力退火，

　　避免后续使用过程中焊缝应力释放导致耳板变形，影响销轴安装。斗体的背部设计有两个限位块，当铲斗收斗到极限位置时，限位块会与斗杆前端的限位面接触，避免油缸收到底时斗体直接碰撞斗杆结构，保护液压油缸和连杆结构不受冲击。整体结构没有采用复杂的铸造件，全部采用常用的Q355钢板焊接加工，加工门槛低，普通的机械加工厂具备剪板、卷板、焊接、钻孔能力就可以完成生产，备件采购也十分方便，适合小型工程机械维修厂、属具生产厂家参考建模生产，也可以作为小型挖掘机属具选型的三维参考模型，验证挂载时的运动干涉情况，提前排查铲斗在收斗、卸料过程中与斗杆、动臂的碰撞风险。
