迷你挖掘机窄幅挖斗1CX JCB属具结构

　　在小型土方作业、庭院管线开挖、狭小空间施工场景里，微型挖掘机的属具适配性直接决定作业效率，这款适配JCB 1CX机型的窄幅挖斗，就是针对小空间精细化作业开发的专用工作装置。日常作业中，常规宽度挖斗在开挖窄沟槽、清理边角土方时，很容易出现超挖、碰损周边构筑物的问题，尤其是在老旧小区管线改造、室内拆除作业、园林景观造坡这类作业半径受限的工况下，过宽的挖斗根本无法伸入作业面，强行操作还会带来设备侧倾、周边设施破损的风险。这款窄幅挖斗的斗容匹配1吨级微型挖掘机的挖掘力参数，斗体宽度控制在300mm级别，刚好适配市政给排水支管、电力通讯浅沟的开挖宽度要求，作业时无需二次修整沟壁，能大幅减少人工清槽的工作量。从结构设计来看，

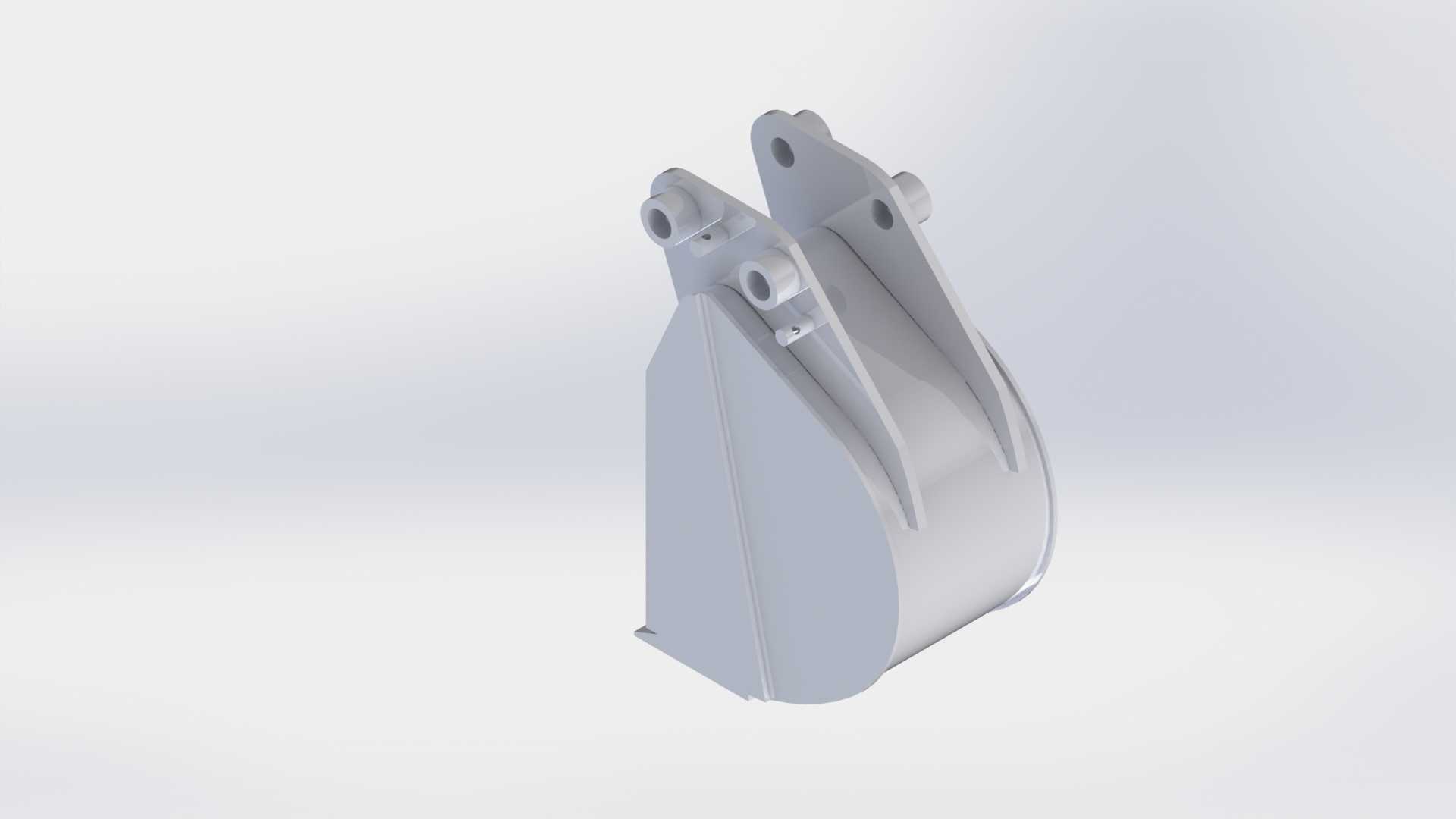

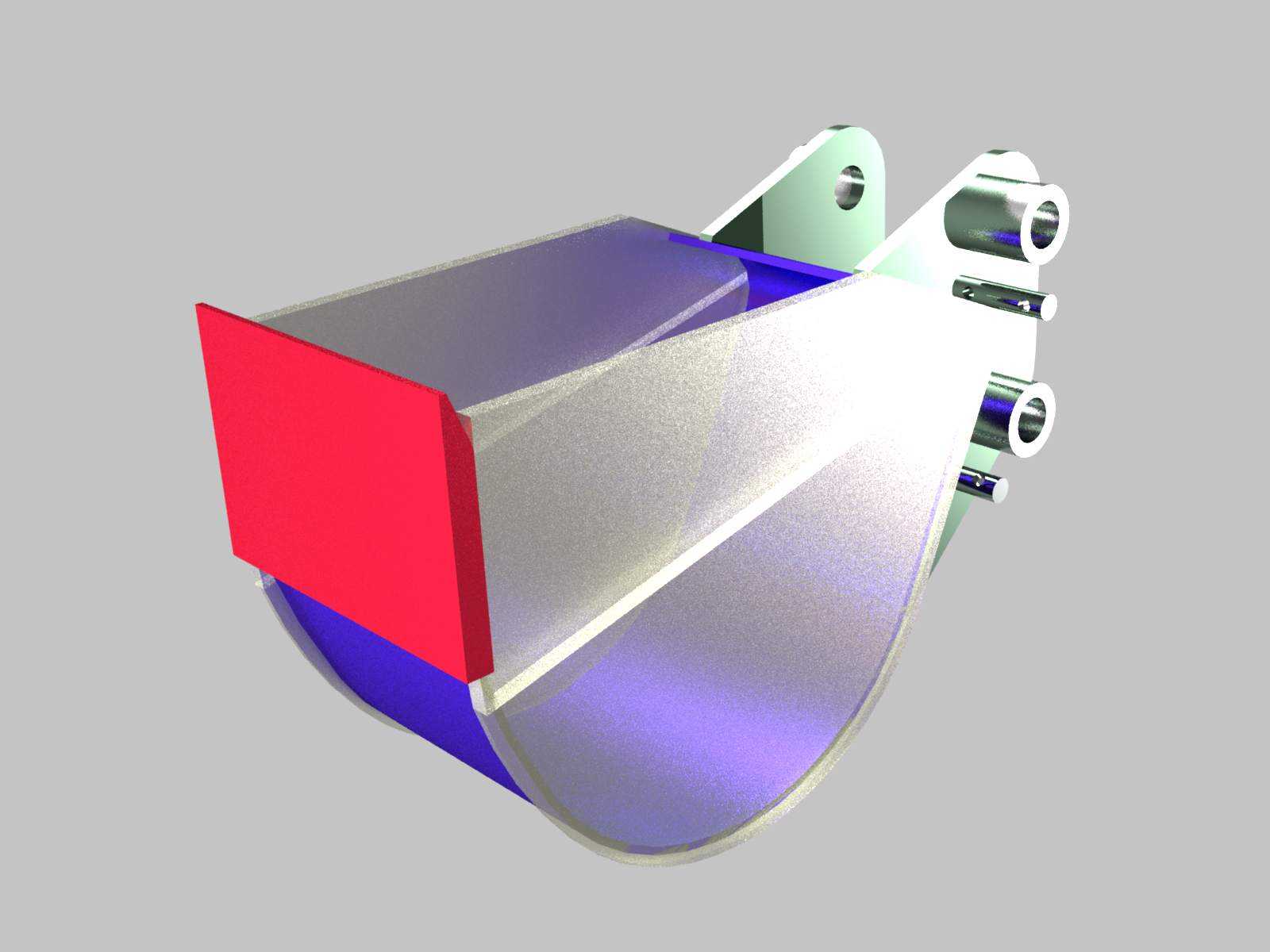

　　这款挖斗的安装耳板采用双销轴孔布局，孔位同轴度公差控制在0.1mm以内，直接匹配JCB 1CX机型的斗杆连接端尺寸，无需额外加装转接板，安装时只需对准销轴孔穿入固定销、锁好限位挡板即可完成属具更换，整个换接过程单人操作不超过十分钟，能满足现场快速切换属具的作业需求。斗体侧板采用加厚耐磨钢板折弯成型，刃口部位做了斜面倒角处理，切入土层时的阻力比直角刃口降低15%左右，挖掘硬土、夹杂碎石的回填土层时，刃口不易出现卷边、崩口的问题。斗背的加强筋沿受力方向布置，从安装耳板根部一直延伸到斗底刃口位置，能把挖掘时的偏载力均匀分散到整个斗体结构上，避免长时间单侧受力导致的耳板焊缝开裂、斗体变形问题。斗体的弧度设计经过多轮作业模拟优化，

　　斗内曲面无明显折角，卸土时黏土残留量比普通直角斗减少60%以上，尤其是在含水率较高的黏性土层作业时，抬斗卸土不会出现斗内积土倒不干净的情况，能有效减少重复抖斗的操作，降低作业油耗和结构件疲劳损耗。实际作业边界方面，这款挖斗的最大挖掘深度匹配1CX机型的斗杆行程，斗尖回转半径不会超出微型挖掘机的作业覆盖范围，在靠墙、贴管线作业时，斗体侧面不会与周边障碍物发生剐蹭，耳板的突出高度也做了收窄处理，在狭窄沟槽内回转时，不会出现斗耳卡碰沟壁的问题。针对日常维护的需求，斗体刃口预留了斗齿安装孔位，后期可以根据作业工况更换不同类型的斗齿，开挖硬土层时装上岩石斗齿提升切入力，整理绿化种植土时换上平刃口保护表层植被，

　　不用整体更换挖斗就能适配多类作业场景。斗体所有焊缝都采用连续满焊工艺，焊脚高度匹配板材厚度，受力集中的耳板与斗体连接位置还做了三角加强块补焊，能承受挖掘时的冲击载荷，即使遇到作业面下隐藏的小块混凝土碎块、砖石障碍物，也不会出现焊缝撕裂的问题。在小型设备租赁市场里，这类适配微型挖掘机的专用窄挖斗属于高频需求属具，很多施工方租赁小挖时都会指定配套窄斗做管线开挖作业，相比人工开挖，搭配这款挖斗的微型挖掘机作业效率能提升8倍以上，而且开挖的沟壁顺直、沟底平整度高，后续下管、回填的工序都能省不少人工成本。设计这款挖斗的三维结构时，需要重点核对安装耳板的孔距、销轴直径、斗杆与挖斗的运动干涉边界，确保挖斗在完全收斗、完全开斗的全行程范围内，都不会和斗杆、铲斗油缸发生碰撞，同时还要平衡斗体重量和结构强度的关系，过重的挖斗会压缩挖掘机的有效挖掘载荷，导致抬斗无力，过薄的板材又会缩短使用寿命，这款结构在板材厚度选择上做了多轮迭代，在保证足够耐磨性能和结构强度的前提下，把斗体自重控制在机型匹配的合理区间，不会给小臂液压系统带来额外负载。
