外径180内径152特斯拉涡轮机结构设计

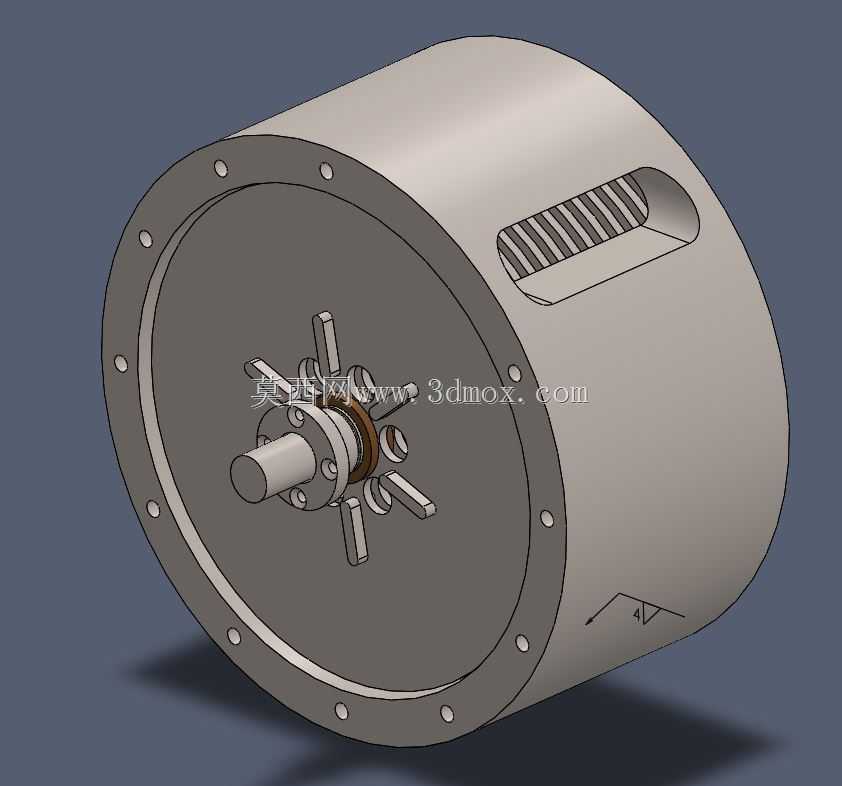

　　在流体输送与小功率动力转换的细分场景里，特斯拉涡轮机凭借无叶片的边界层做功原理，始终占据着特殊的应用位置，这款外径180mm、内径152mm的特斯拉涡轮机结构，正是针对小流量高压头的流体工况做的适配设计。不同于常规叶片式涡轮依靠叶片冲击流体完成能量转换，这款机型完全依靠平行圆盘间的流体粘性剪切力传递能量，这一特性让它在处理含微小杂质的流体、高粘度工质时，不会出现叶片式结构常见的冲蚀、卡滞问题，在小型化工流体循环、实验室低压气源输送、余热回收小功率发电场景里，都能找到适配的使用空间。

　　从实际用途来看，这款结构既可以作为微型泵使用，也可以反向作为小型膨胀机做功。当作为泵使用时，流体从侧面的切向进气管进入圆盘腔体，在圆盘旋转带动下依靠粘性力逐层获得动能，最终从中心轴处的出口排出，能够在低转速下实现稳定的流体输出，不会出现叶片泵的气蚀敏感问题，适合输送对剪切敏感的特殊工质；当作为膨胀机使用时，高压流体从切向入口进入腔体，推动圆盘组旋转输出轴功，适合小功率的余热余压回收场景，比如小型蒸汽管网的压差发电、压缩空气系统的余能回收，因为没有叶片间隙的冲击损失，小功率工况下的效率表现反而优于常规叶片式涡轮。

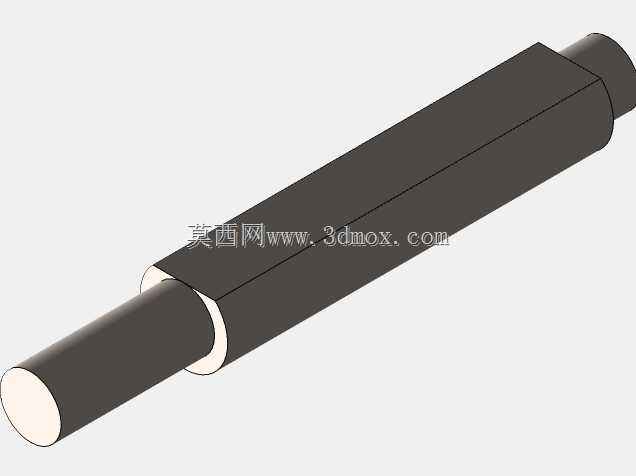

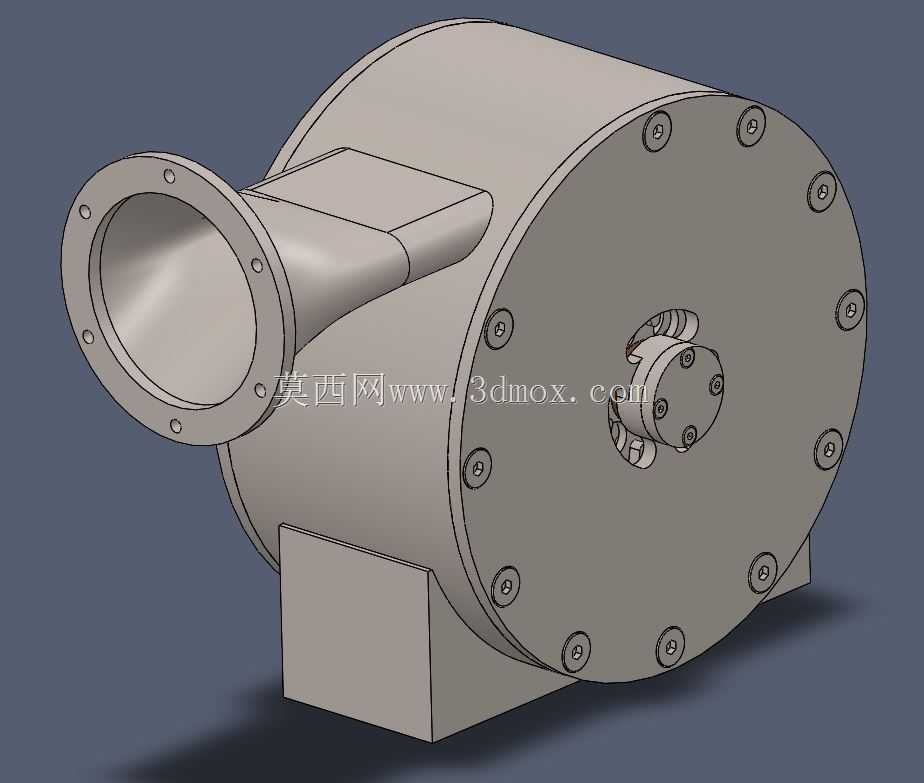

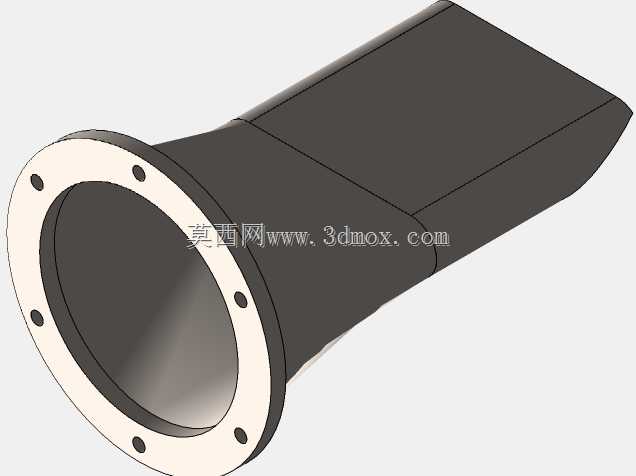

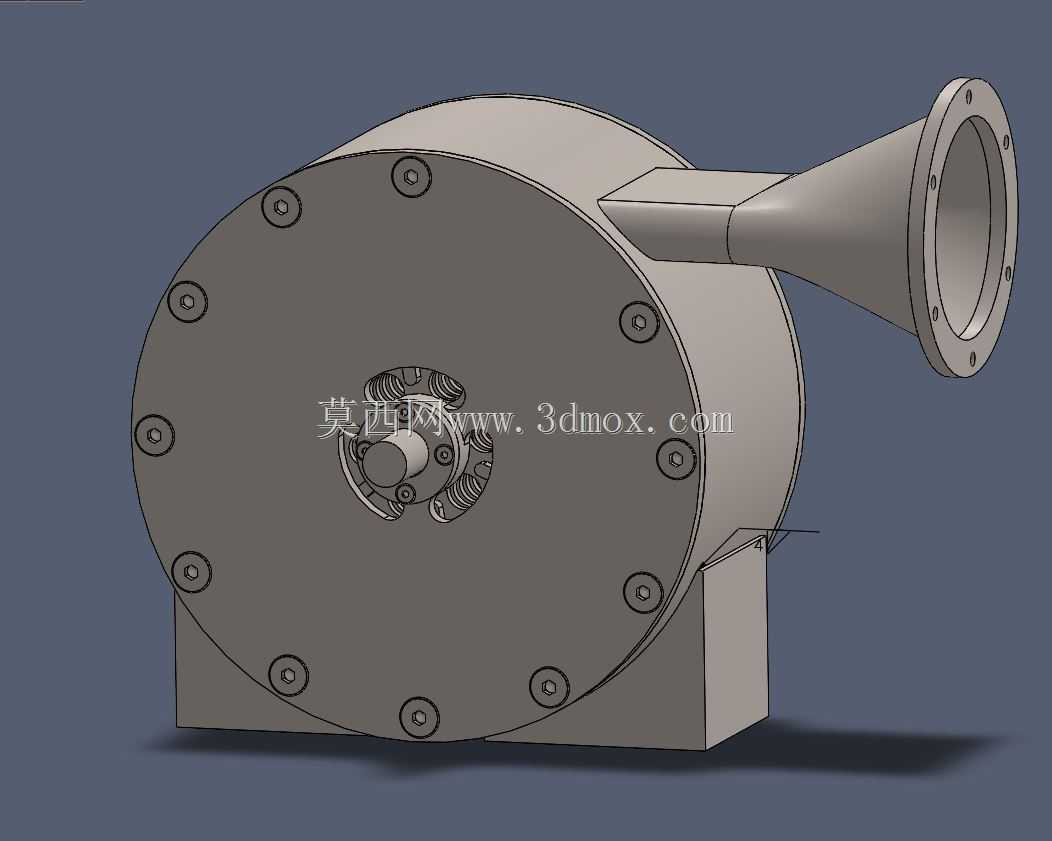

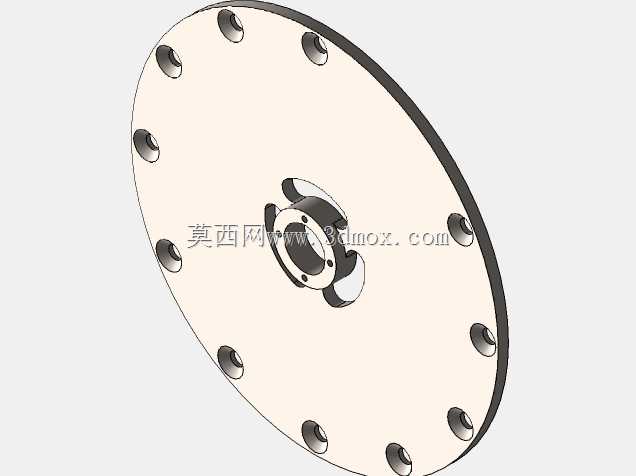

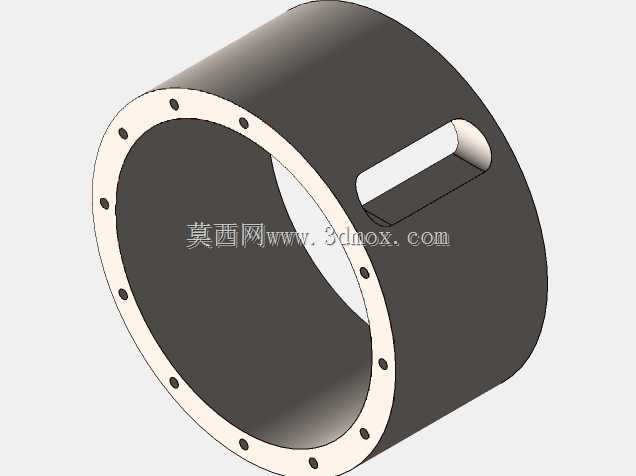

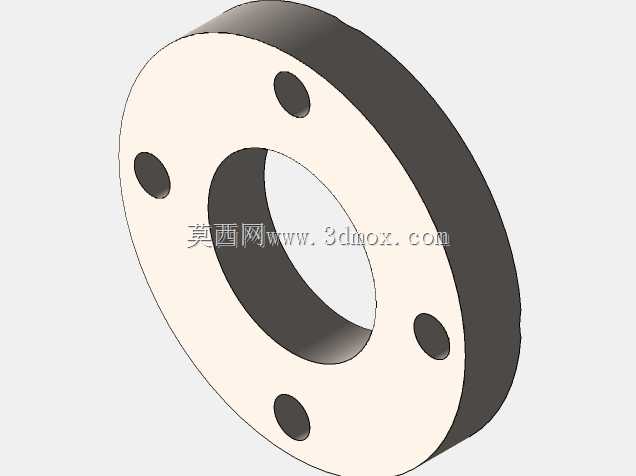

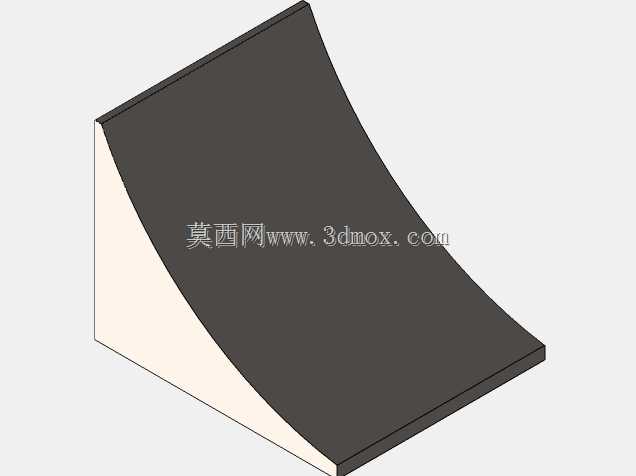

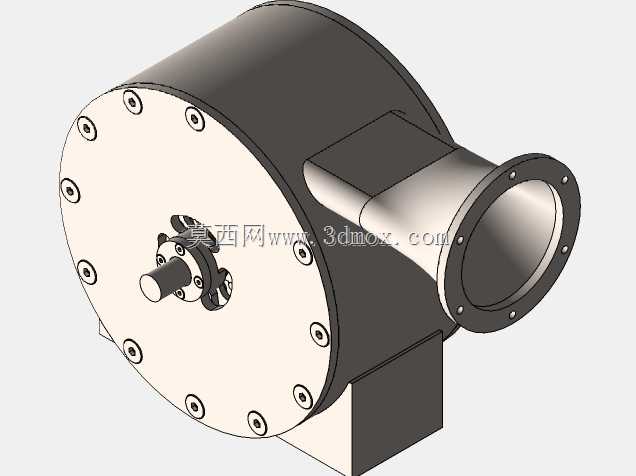

　　功能特性上，这款结构做了针对性的工程适配：整机采用圆筒式承压外壳，端盖通过周向均布的螺栓紧固，能够承受0.3MPa以内的工作压力，满足常规低压流体工况的使用需求；侧面的切向进气口采用法兰连接结构，法兰面预留了标准螺栓孔位，能够直接和常规通径的工业管路对接，不需要额外做转接结构；底部设置了一体式安装支座，支座底面为平面加工面，能够直接固定在安装基座或者设备机架上，不需要额外设计安装支架；轴端采用了贯穿式输出结构，既可以连接电机作为泵的动力输入，也可以连接小型发电机、负载轮作为动力输出端，接口通用性较强。

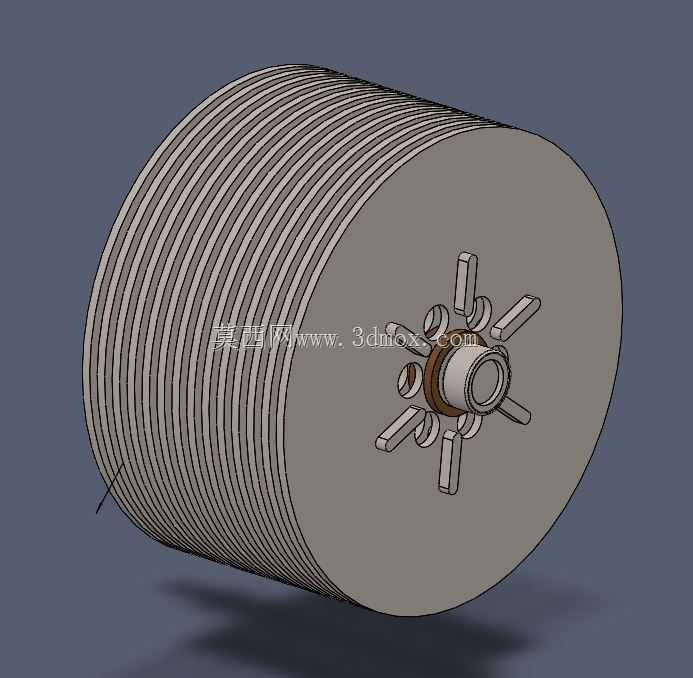

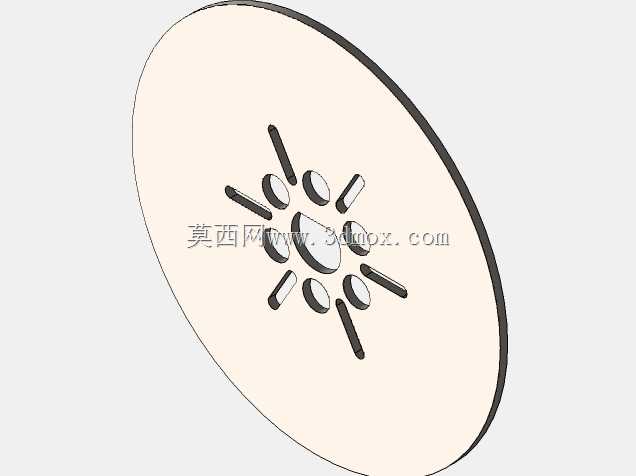

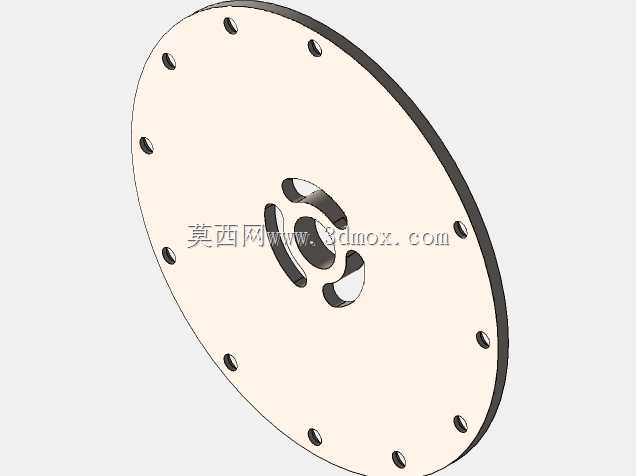

　　设计思路上，这款结构优先考虑了加工与装配的便利性，所有零件都采用常规机加工艺即可完成，不需要特殊的五轴加工或者精密铸造工序：外壳采用圆筒车削成型，端盖为平板车削加工后钻孔，圆盘组采用标准薄板冲压后叠装，轴类零件采用常规圆钢车削即可，能够有效降低小批量试制的成本。尺寸边界上，整机外径控制在180mm，内部圆盘组的内径为152mm，这个尺寸比例是经过流体仿真验证的最优区间，既保证了流体在圆盘间有足够的剪切接触面积，又不会因为圆盘直径过大导致结构刚性不足；进气口的通径和腔体截面做了匹配设计，避免流体进入腔体时出现突然扩压导致的能量损失；端盖的螺栓分布圆直径根据承压需求计算确定，保证工作状态下端盖的密封面压力均匀，不会出现局部泄漏的问题。

　　安装边界方面，这款结构的安装支座高度经过优化，保证轴中心高度和常规小型动力设备的轴中心高匹配，做同轴连接时不需要额外调整垫片；进气法兰的端面和轴中心保持固定的垂直公差，能够保证管路对接时的密封性能；整机的轴向长度控制在合理范围，不会占用过多的安装空间，适合集成在小型设备内部作为流体动力单元。需要注意的是，这款结构的进气管路做了功能优先的简化设计，实际工程应用中可以根据现场管路走向调整进气口的角度和法兰规格，不影响核心做功单元的性能；圆盘组的叠装间隙可以根据输送工质的粘度做微调，输送高粘度工质时适当放大间隙，输送低粘度工质时缩小间隙，能够获得更好的工作效率。
