Ender3Pro1:1比例3D打印热端结构

　　在桌面级FDM3D打印设备的运维、改装与二次开发场景中，热端作为耗材熔融挤出的核心执行部件，其结构精度直接决定打印成型质量、堵头故障概率与长时间连续工作的稳定性。不少从业者在做热端改装、定制散热结构、适配特殊耗材挤出方案时，往往因为缺乏原厂热端的精准尺寸参考，只能通过手动卡尺测量零散部件获取数据，不仅测量误差大，还容易遗漏装配间隙、螺纹配合深度这类关键参数，导致设计出的适配零件出现安装干涉、密封不严漏料、散热效率不足引发耗材提前软化堵头等问题。

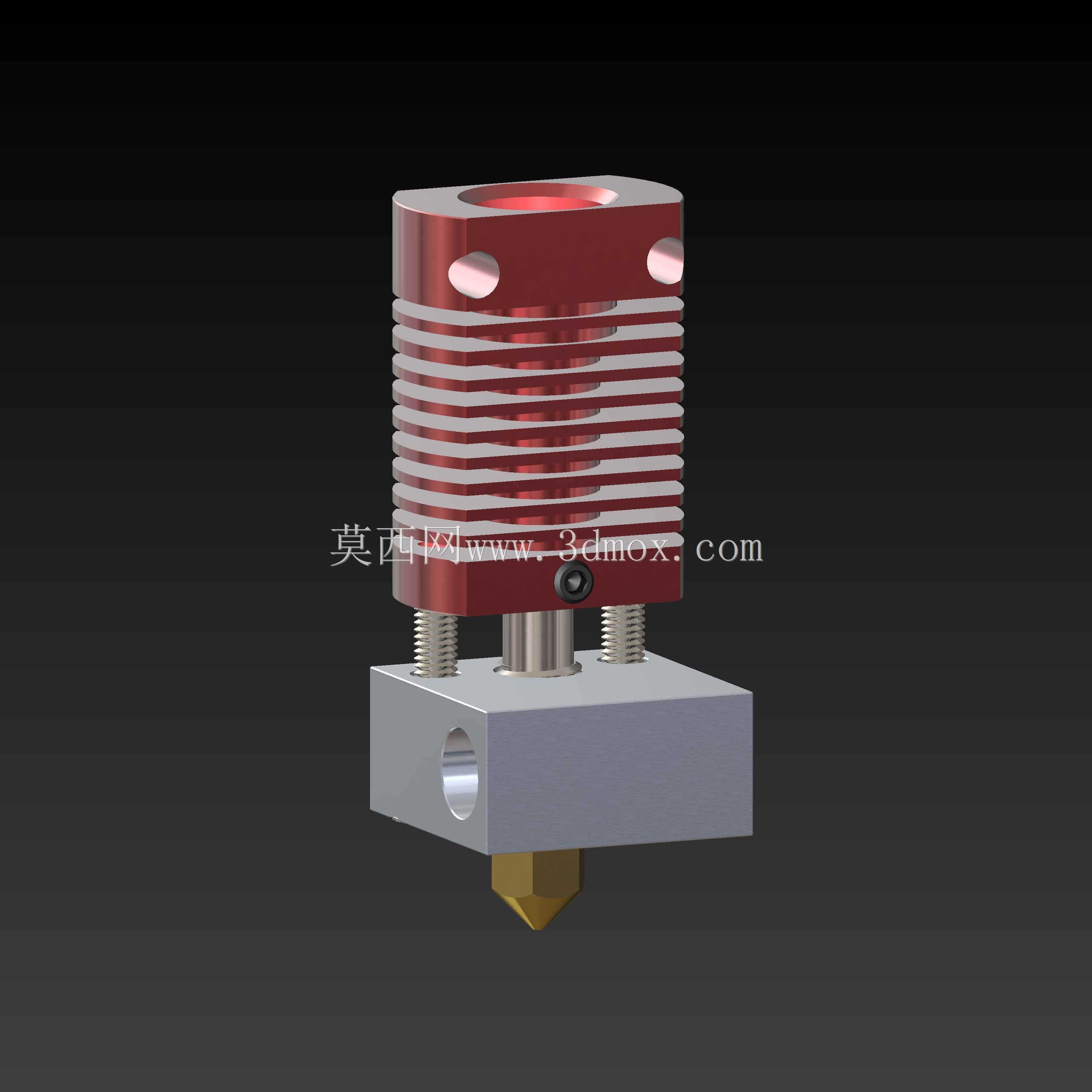

　　这款1:1复刻的热端三维结构，完全基于实物拆解后的全尺寸测绘完成，覆盖了从顶部散热段到末端喷嘴的全部装配关系，能直接为结构设计人员提供可靠的尺寸基准。从实际功能分区来看，整个热端分为三个核心功能段：上部的红色散热鳍片段，承担着将喉管上部温度维持在耗材玻璃化转变温度以下的作用，避免耗材在喉管内提前软化膨胀造成送料阻力过大，鳍片的间距、厚度与整体散热面积都和原厂件完全一致，设计时如果要替换散热方案，可以直接以此为边界匹配风冷风道的安装位置，不需要反复调整避让尺寸；中部的喉管与固定块结构，还原了双螺栓锁紧的安装方式，固定块上的定位孔中心距、喉管安装孔的同轴度公差、螺栓孔的螺纹深度都做了精准还原，不管是做近程挤出改远程挤出的转接件，还是设计适配BLTouch自动调平传感器的安装支架，都可以直接提取对应安装面的尺寸做配合设计，不需要反复打样测试适配度；下部的加热块与黄铜喷嘴部分，还原了加热棒安装孔、热敏电阻固定槽的位置与尺寸，喷嘴的螺纹规格、加热块与喉管的配合间隙都和实物一致，做硅胶保温套定制、喷嘴快换结构设计时，能直接以此为基准做尺寸匹配，避免出现保温套套合不严、快换结构锁不紧漏料的问题。

　　从安装边界来看，整个热端的上部散热段外轮廓尺寸、下部加热块的长宽高尺寸、喷嘴伸出加热块的长度都完全复刻原厂参数，在做X轴滑车改装、喷头多色打印升级、喷头位置视觉检测方案设计时，可以直接将该结构导入装配体做干涉检查，提前预判运动过程中热端与打印平台、机架、走线槽的碰撞风险。比如不少用户在给Ender3Pro加装大容量散热风扇时，经常因为没算准散热鳍片的外凸尺寸，导致风扇安装后与X轴同步轮发生运动干涉，参考这个精准模型就能提前确定风扇的安装偏移量，减少实物试装的调整成本。另外在做耗材挤出力测试、热端温度场仿真分析时，这个模型的各部件壁厚、接触配合面积都和实物一致，仿真时的热传导边界条件设置更贴近真实工况，得出的散热效率、温度分布数据参考价值更高，不用再因为模型尺寸偏差反复修正仿真参数。

　　对于桌面级3D打印设备的维修人员来说，这个结构也能作为拆装参考，明确各部件的装配顺序与配合关系，比如喉管与加热块的锁紧深度、散热段与喉管的配合位置，避免拆装时因为锁紧力度过大导致喉管变形、或者装配不到位引发的耗材挤出不畅问题。在做特殊耗材适配改装时，比如要更换更高温度的钛合金喉管、加大加热块功率打印PEEK这类高温耗材，也可以基于这个模型的安装边界，评估改装部件的尺寸兼容性，不用反复购买不同规格的配件做试装，降低改装的物料与时间成本。
