3D打印机用200×300规格铝制加热床支架

　　在桌面级FDM 3D打印设备的改装与常规运维场景中，加热床支撑构件的刚性与安装适配性，直接决定了大尺寸打印作业过程中平台的稳定性，最终影响首层附着效果与整版打印的成型精度。这款200mm×300mm规格的铝制加热床支架，主要适配扩展款Prusa i3、Wilson等经典结构的桌面3D打印机，作为加热床组件与Y轴运动 carriage 之间的连接承载件，承担着承托加热床铝板、传递Y轴运动动力、分散平台受力的核心作用。

　　从实际使用场景来看，不少DIY玩家和小型工坊在升级原有打印设备的成型尺寸时，常会遇到原配支架尺寸不足、刚性不够的问题——小尺寸支架无法适配200×300幅面的加热床，薄板冲压的支架在长期受热、往复运动的工况下容易出现形变，导致打印平台水平度漂移，反复调平仍无法解决首层打印失败的问题。这款铝制支架采用铝合金板材加工而成，材料本身的热膨胀系数与常用的加热床铝板接近，在打印过程中加热床升温至60-110℃的工作区间时，支架与床体的形变差极小，不会因为热胀冷缩产生内应力拉扯床体，能长期维持平台的平面度。

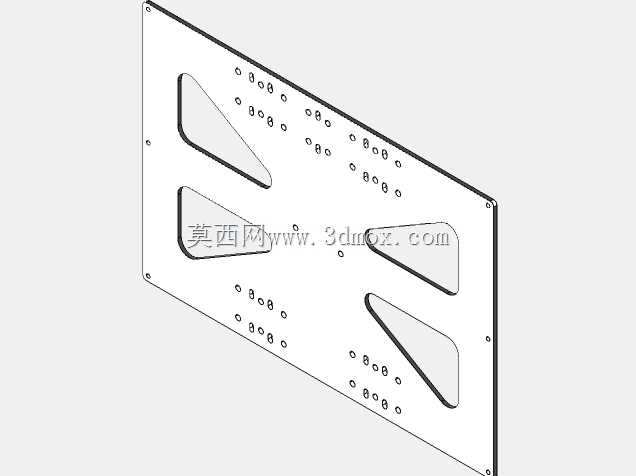

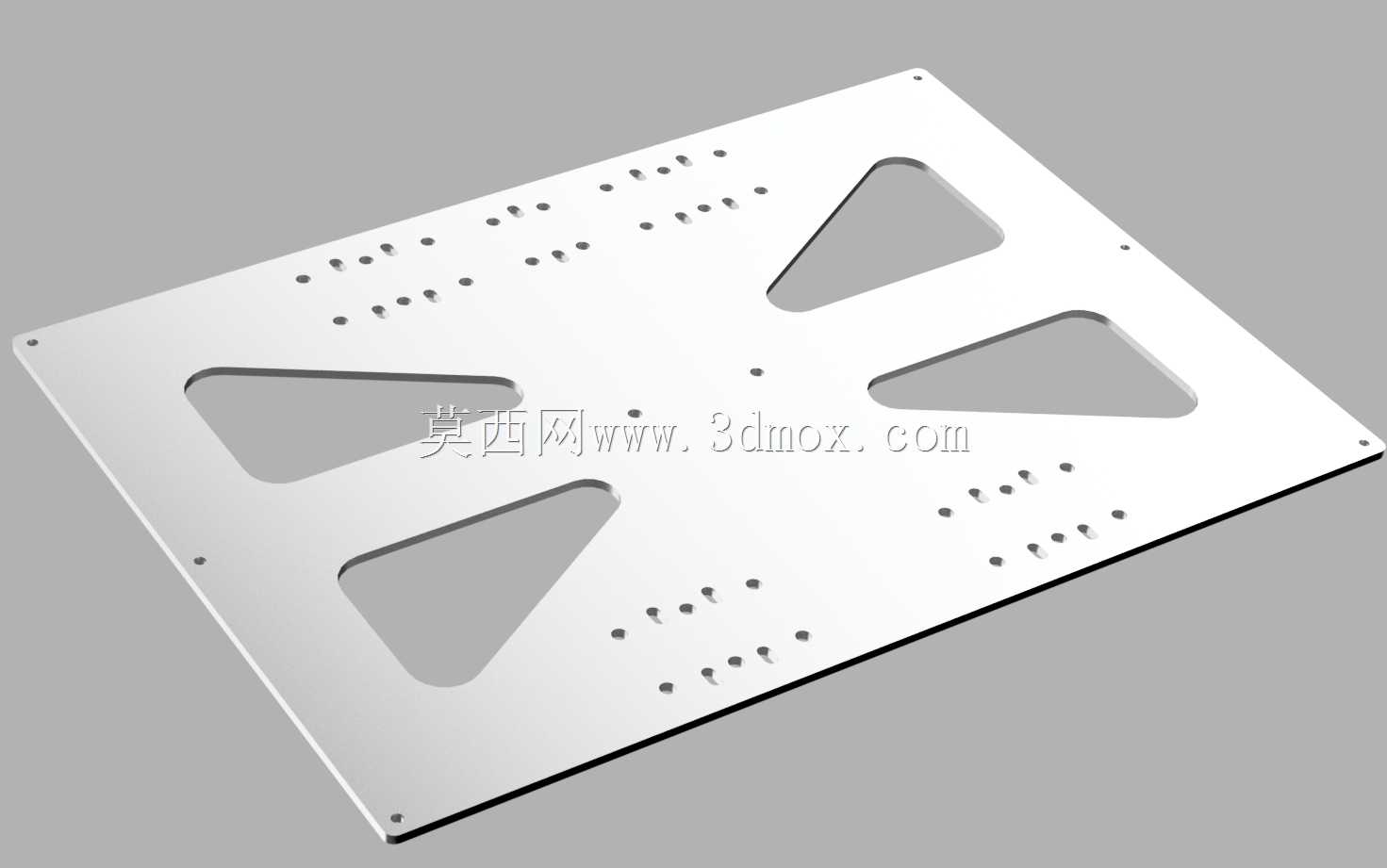

　　设计层面上，支架板面开设了多组标准化安装孔位，孔位排布完全对应适配机型的Y轴滑块安装点位、加热床固定螺丝点位，不需要使用者二次打孔攻丝，直接可以通过标准紧固件完成装配。板面预留的四个三角形镂空结构，并非单纯的减重设计：一方面镂空区域可以减少支架与加热床背面的接触面积，降低热量从加热床向Y轴运动组件的传导，避免高温传递到同步带、直线轴承等对温度敏感的运动部件，延长易损件使用寿命；另一方面三角形镂空的结构形式在去除材料的同时，最大程度保留了板面的抗弯刚性，相比同厚度的整板结构，重量降低近三成的同时，抗弯折形变能力仅下降不到8%，完全满足Y轴高速往复运动时的动态刚性要求，不会因为运动加速度产生板面震颤。

　　从安装边界来看，支架的整体外形尺寸严格匹配200×300mm加热床的安装范围，边缘的安装孔位与Y轴 carriage 的固定点位完全对齐，安装后支架不会超出Y轴的运动行程边界，不会在设备运行过程中与机架、限位开关产生干涉。板面的固定孔采用沉头设计，螺丝锁紧后头部不会突出支架表面，保证加热床与支架贴合时完全平整，不会因为螺丝凸起造成床体倾斜。支架的厚度适配常规3mm加热床的配套安装需求，装配后整体高度与原有小尺寸支架的安装高度保持一致，不需要重新调整Z轴的限位行程，也不需要重新校准打印头与平台的初始间距，能大幅降低设备改装的调试工作量。

　　在实际打印作业过程中，这款支架的刚性表现足以支撑PLA、ABS、PETG等多种耗材的打印工况，即使是ABS耗材打印时需要的100℃以上床温，铝合金材料的抗蠕变性能也能保证支架长期使用不会出现塌陷变形，避免因为支架形变导致的平台倾斜、打印件翘边脱落等问题。对于需要将原有小尺寸Prusa设备升级到200×300mm成型幅面的使用者来说，这款支架不需要额外修改机架结构，直接替换原有支架即可完成加热床幅面的扩展，是设备改装过程中可靠性较高的承载构件选择。
