轻量型钢结构停车库框架结构设计

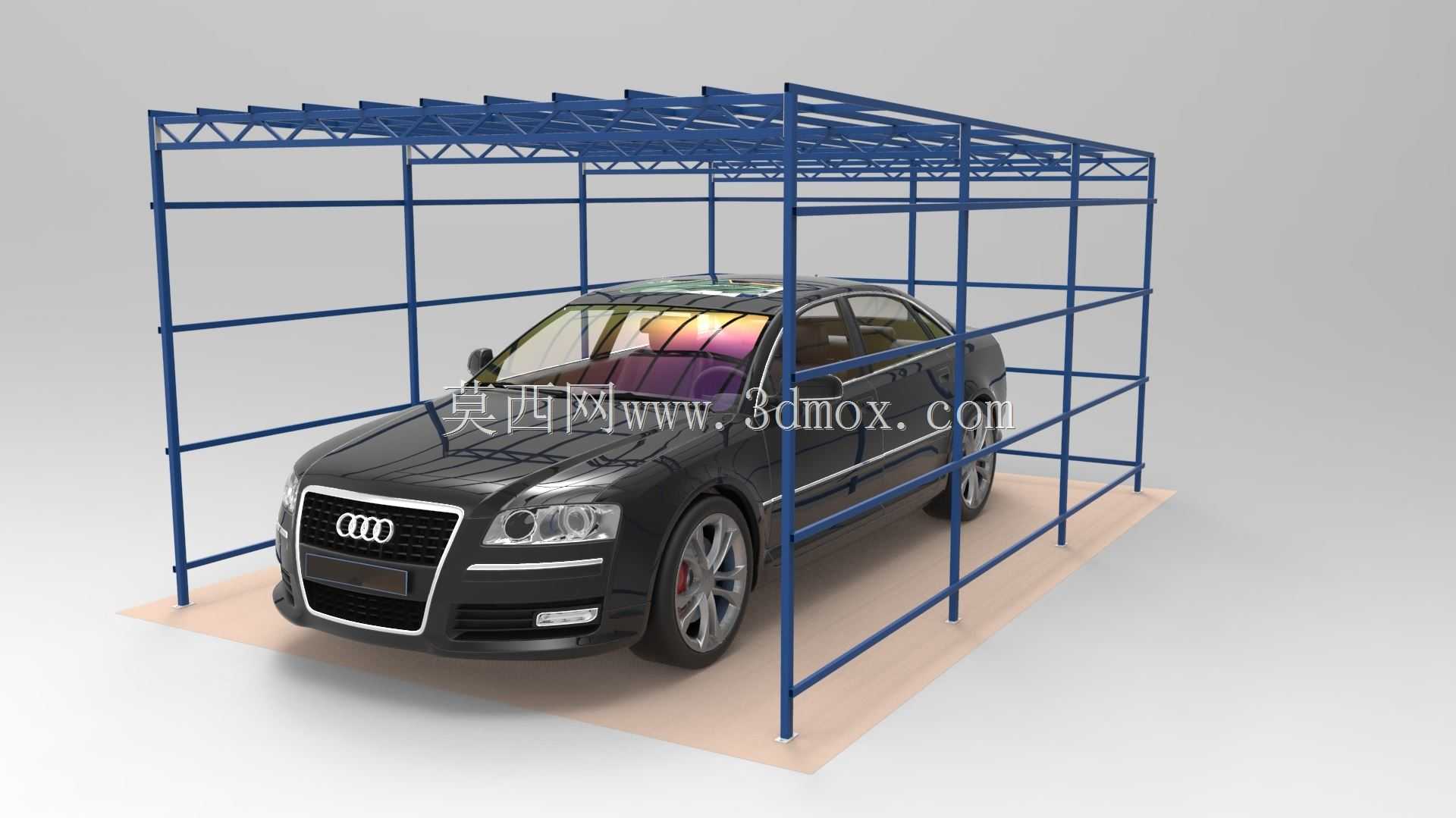

　　日常做民用配套钢结构设施建模时，这类轻量型车库框架是很常见的需求，很多自建房庭院、小型商业配套停车场、园区临时停车区都会用到这类结构，它不像大型立体车库那样复杂，核心是给单台或少量乘用车提供遮阳挡雨的基础承载框架，后续可以搭配彩钢瓦、阳光板做围护，也可以加装卷帘门做成封闭独立车库。

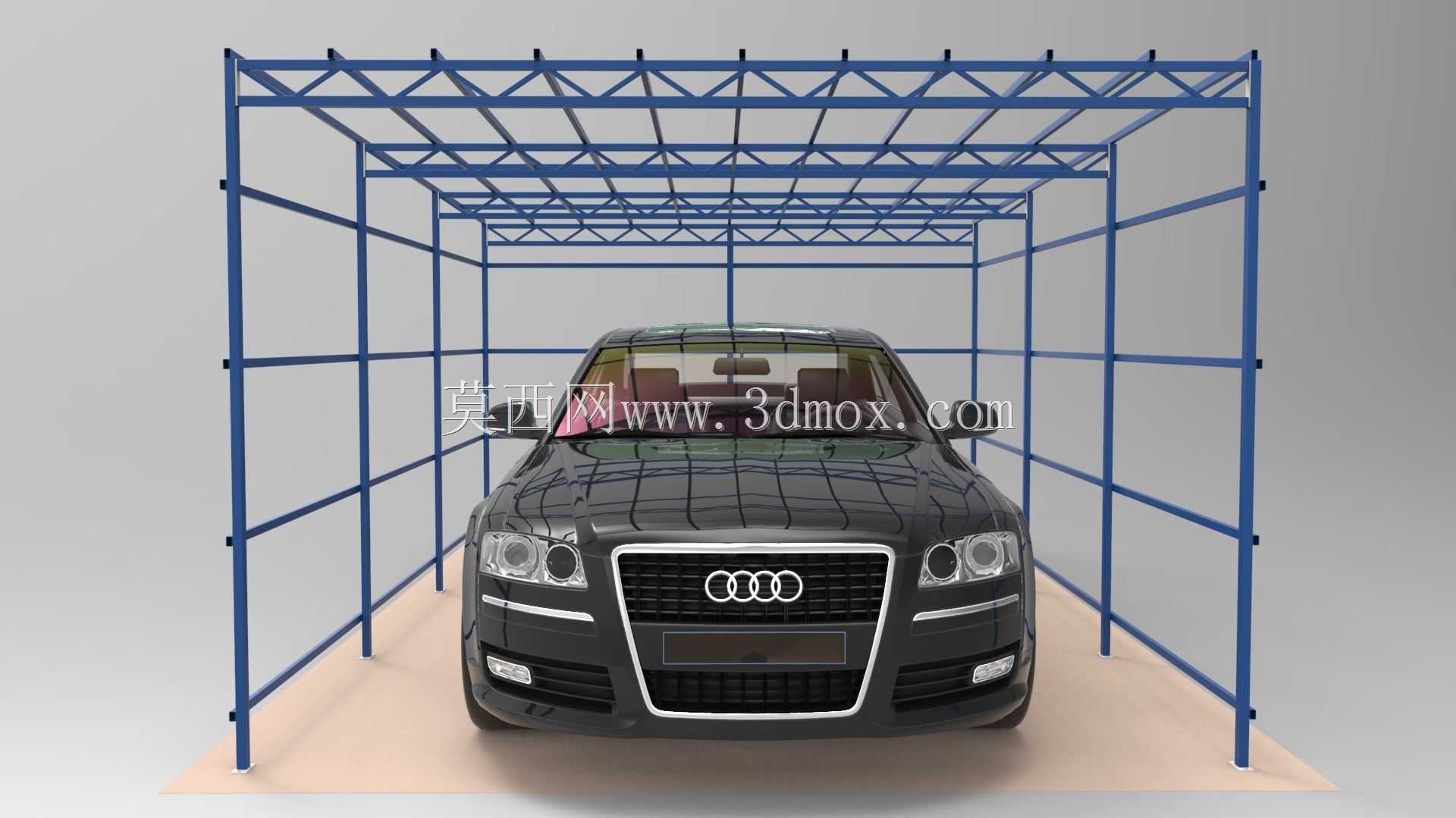

　　从实际使用场景来看，这类结构主要适配小型乘用车停放，常规设计的内部净空要满足普通家用轿车的通行与停放需求，横向净宽一般留到3米以上，纵向净深控制在5.5米到6米之间，檐口高度不低于2.2米，保证车辆进出不会剐蹭顶部框架，同时预留出后期安装吊顶、照明线路的空间。安装边界上，框架立柱底部需要和硬化地面做锚固，常规要求地面是15公分以上厚度的C25混凝土地面，每个立柱脚配4颗膨胀螺栓固定，要是安装在土质地面，还需要额外做独立混凝土基础，基础埋深不小于50公分，避免大风天气结构失稳。

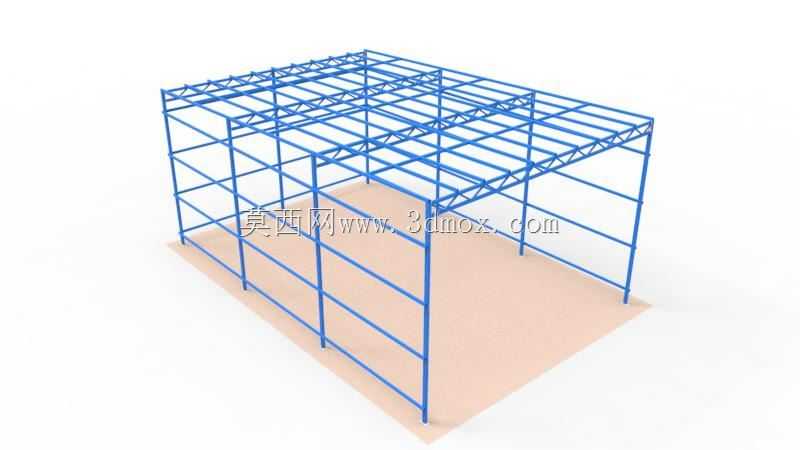

　　设计思路上，这类轻量车库优先采用模块化的型材拼接方案，主立柱选用方管型材，相比角钢的抗扭性能更好，横向的横梁和顶部的檩条采用更小规格的矩形管，在保证整体刚度的前提下控制整体自重，方便现场人工拼装，不需要大型吊装设备。顶部的桁架结构采用三角形腹杆设计，不用额外做斜向支撑就能保证顶部平面的稳定性，同时能均匀传递顶部围护材料的荷载，遇到雨雪天气时，积雪荷载可以通过桁架腹杆分散到四根主立柱上，不会出现局部杆件受力过大变形的问题。

　　功能特性方面，这个框架属于开放式的承载基体，没有多余的冗余结构，所有杆件的连接位置都采用螺栓拼接，不用现场焊接，安装效率高，后期如果需要移位也可以快速拆解转运。框架的杆件排布预留了足够的安装接口，侧面可以根据需求加装围挡、充电桩支架、照明灯具固定位，顶部可以直接铺设彩钢压型板或者PC阳光板，不需要额外在框架上打孔焊接，避免破坏型材的防腐层。

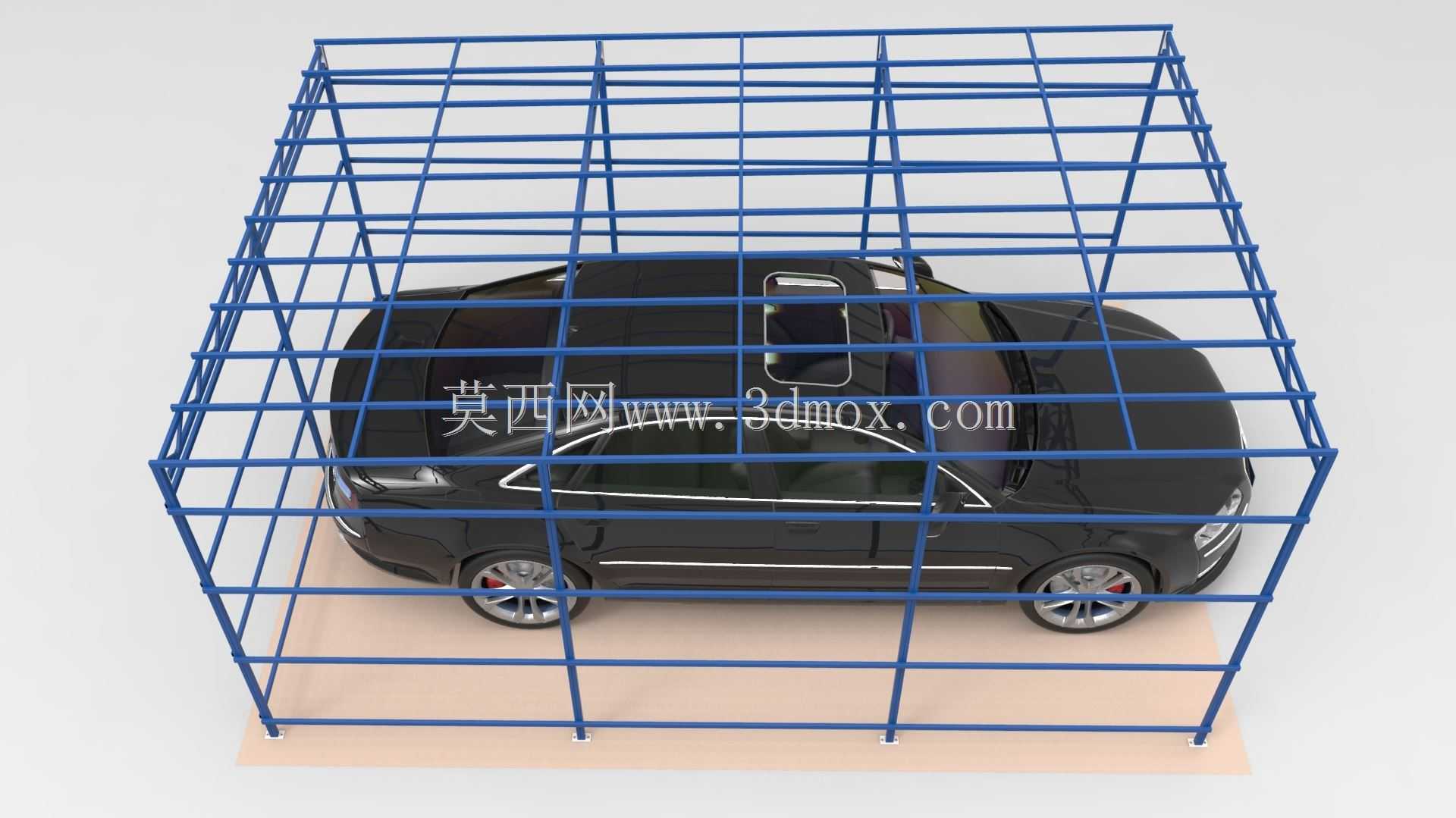

　　建模过程中要特别注意杆件的干涉问题，所有横梁和立柱的连接位置都做了切角适配，保证拼接面完全贴合，螺栓孔的位置统一对齐，现场安装时不会出现孔位错位的问题。顶部的檩条间距控制在80公分以内，匹配常规彩钢板的安装跨度，避免后期铺设面板后出现下挠变形。整体框架没有做多余的装饰性结构，所有杆件都是受力构件，材料利用率高，加工时只需要按照模型导出的下料尺寸切割型材、预钻螺栓孔即可，不需要复杂的机加工工序，普通的钢结构加工门店都能完成制作，成本控制优势明显。

　　实际选型时，要是用在沿海大风区域，可以适当加大主立柱的型材规格，同时在立柱和横梁的连接位置加焊三角加强筋，提升整体抗风性能；要是用在北方多雪区域，可以加密顶部檩条的排布间距，提升顶部的承载能力，适配更大的积雪荷载。这类框架除了做车库使用，稍微调整尺寸后也可以作为小型储物棚、设备遮阳棚使用，结构的通用性很强。
