Motovario斜齿轮蜗轮蜗杆减速电机结构

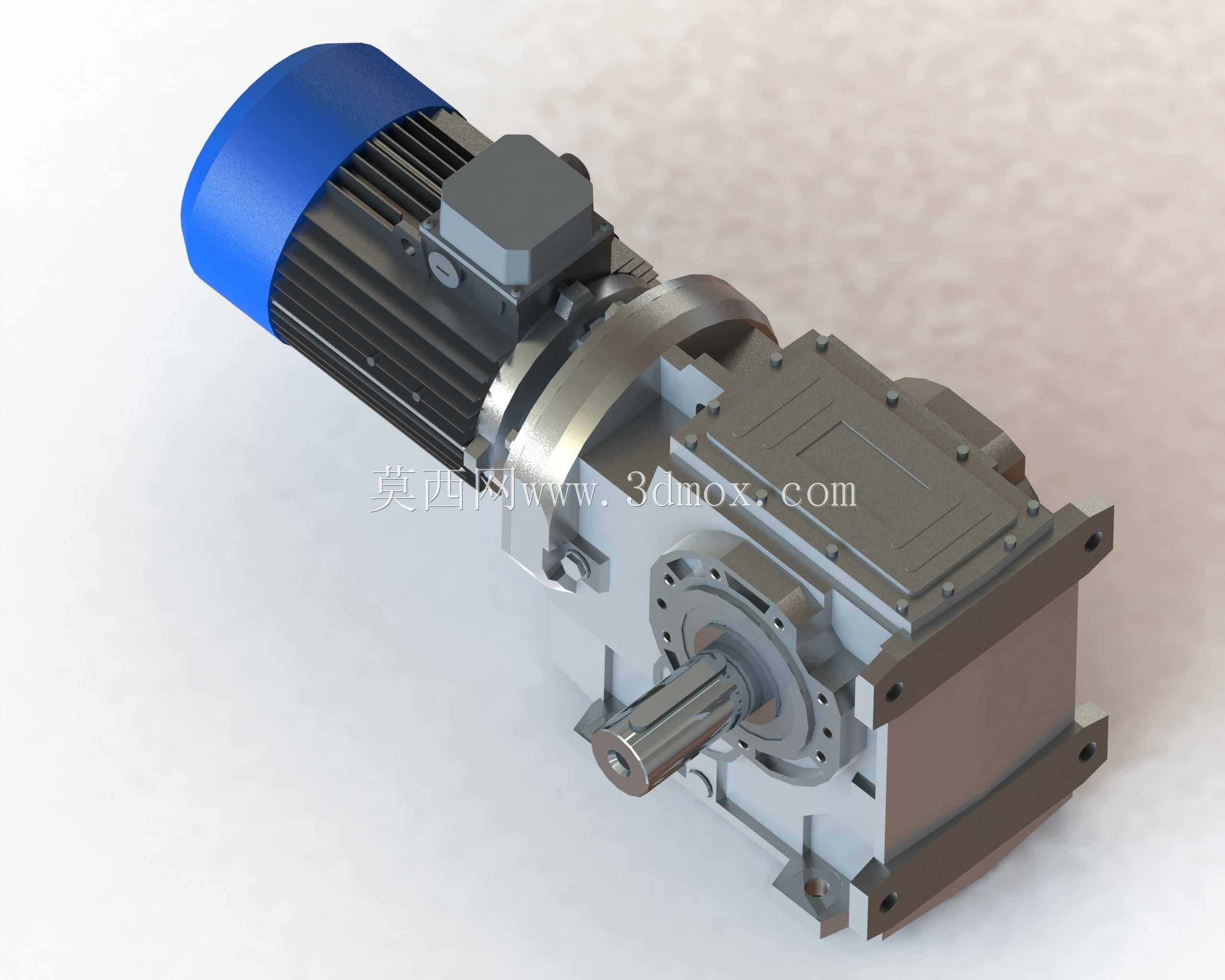

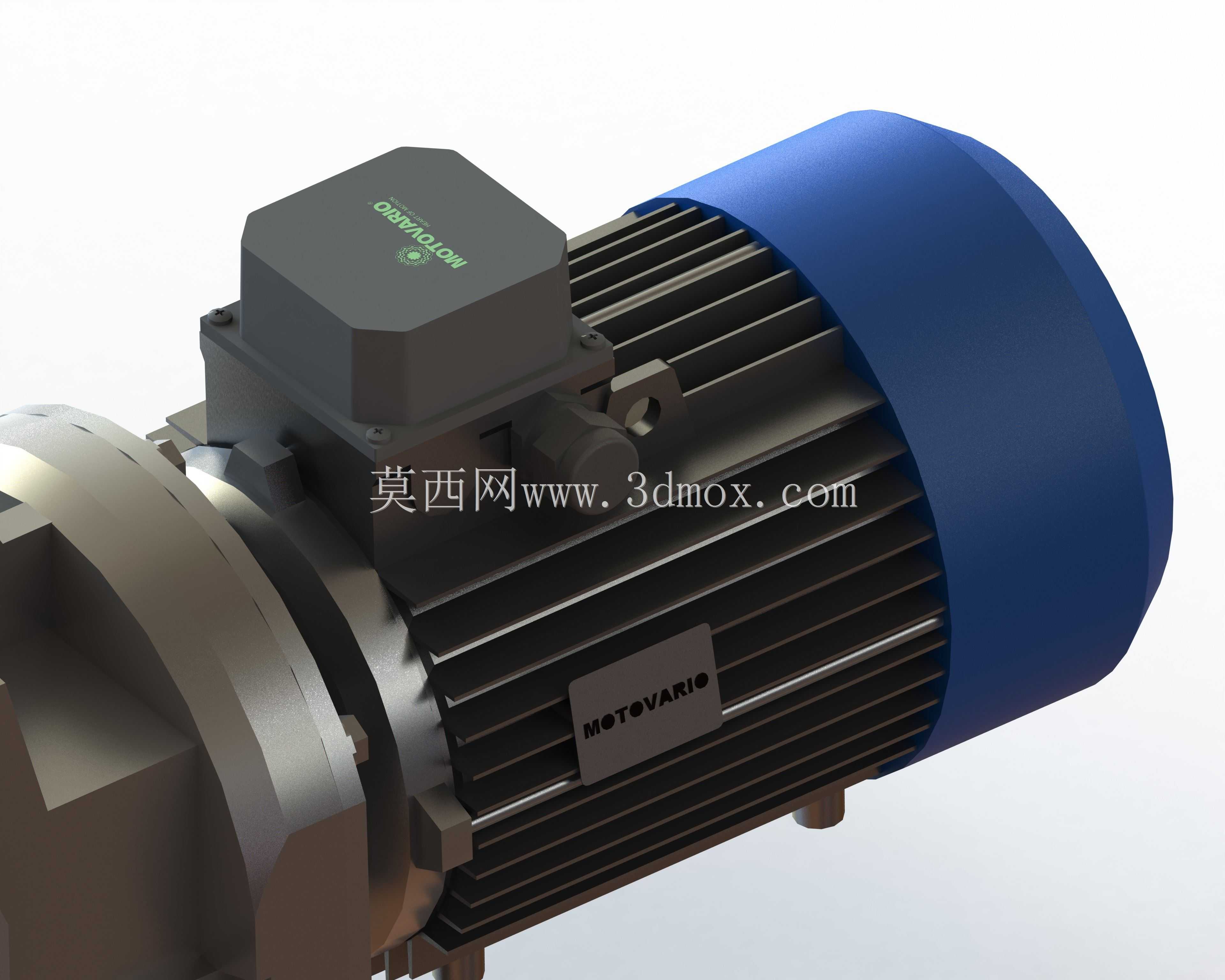

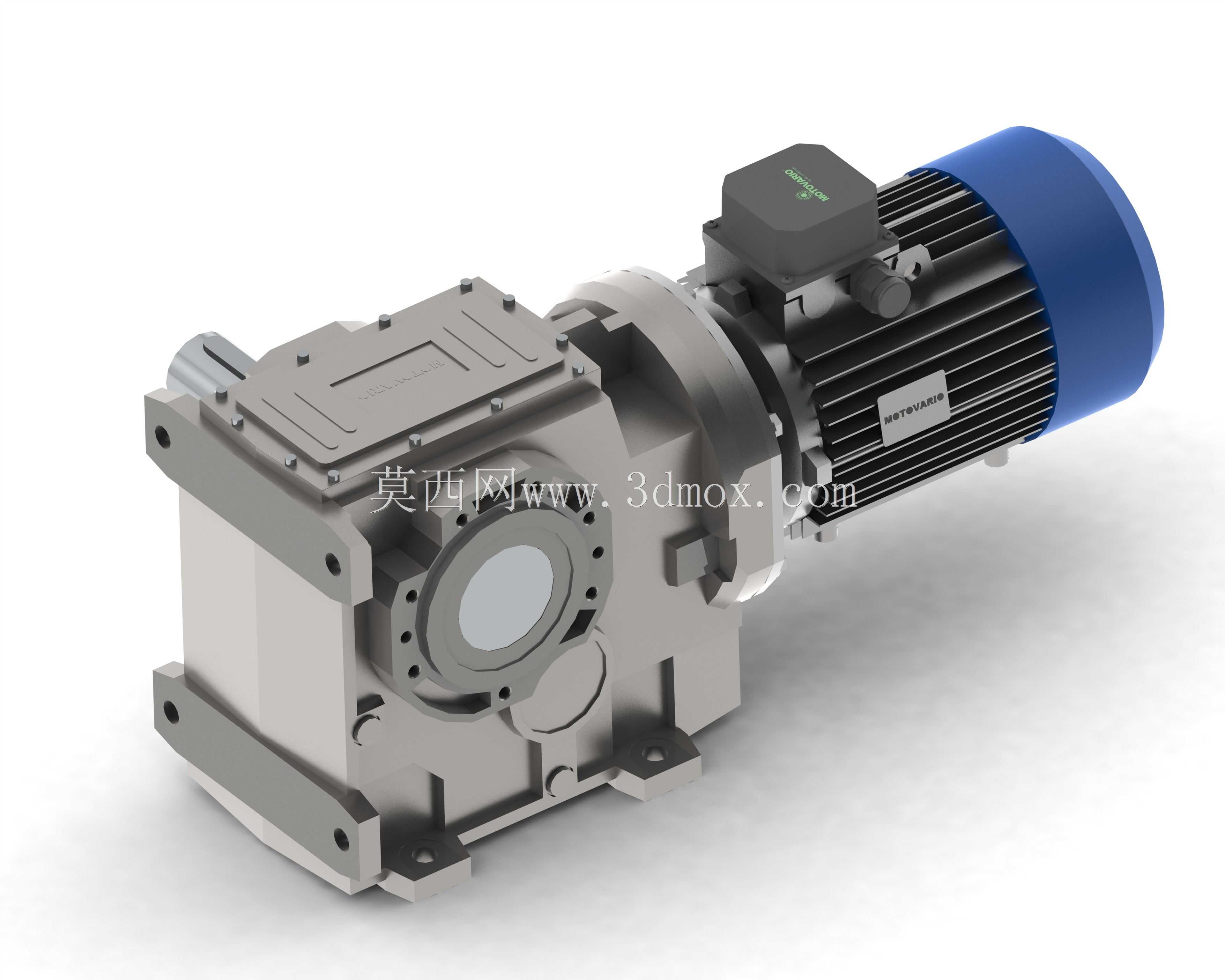

　　在自动化生产线、物流输送系统、食品包装设备以及轻工机械的传动环节中，这类集成电机与减速机构的一体化传动单元，是匹配动力输出转速与负载扭矩需求的核心部件，很多现场调试的结构工程师都清楚，选对适配的减速传动单元，能大幅降低后续设备运行中出现的扭矩不足、转速不匹配、安装干涉等问题的概率。这款传动单元采用斜齿轮与蜗轮蜗杆组合的传动结构，输入端直接集成三相异步电机，电机端的蓝色端盖是独立的散热风罩结构，工作时风罩随电机轴同步转动，带动气流冲刷电机壳体的散热筋，保证长时间满负载运行时电机绕组温度维持在合理区间，避免过热导致的绝缘老化问题。从结构布局来看，电机轴与输出轴呈垂直正交布置，这种轴交角90度的布局方式，能大幅压缩传动单元的轴向安装空间，

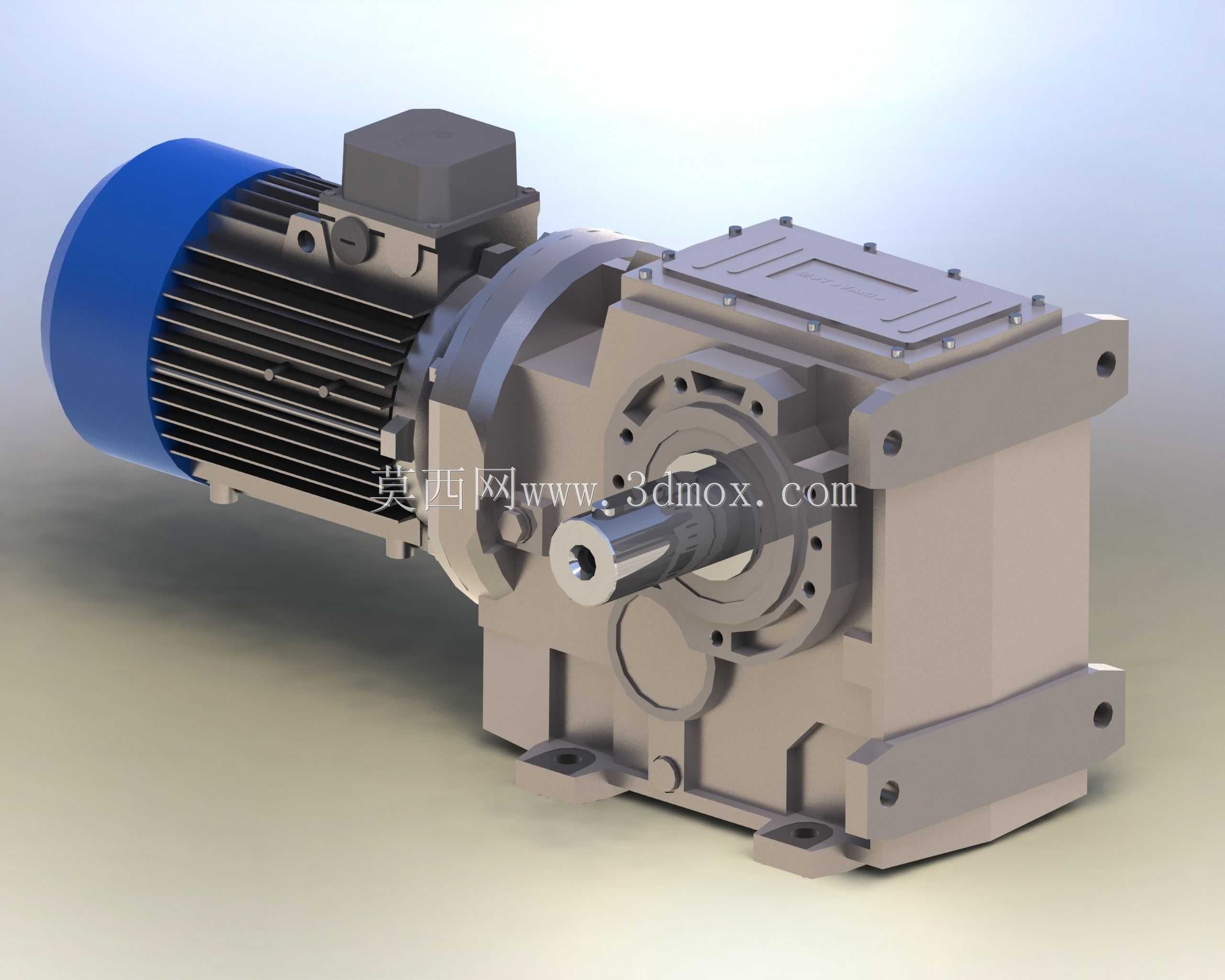

　　很多设备机架内部横向空间局促、但垂直方向有预留安装位的场景，正交轴布局的减速单元比同轴式减速结构的适配性更强，不需要额外加装换向传动件就能完成动力方向的转换。输出端采用法兰式安装接口，法兰端面加工有定位止口与均布的安装螺孔，安装时止口与设备机架的定位孔配合能保证输出轴与负载输入端的同轴度，避免偏心安装带来的轴承额外径向载荷，延长内部支撑轴承的使用寿命；同时壳体底部预留了地脚安装的固定孔位，支持卧式地脚安装与侧装法兰安装两种方式，能适配不同设备的机架安装结构，不需要额外加工转接安装板就能完成固定。内部传动链的设计上，第一级采用斜齿轮传动，斜齿轮的重合度比直齿轮更高，传动过程中齿面是逐步啮合逐步脱开，运行时的冲击与噪音远低于直齿轮结构，

　　适合对运行噪音有要求的车间生产场景；后级采用蜗轮蜗杆传动，蜗轮蜗杆结构本身具备大减速比、自锁性的特点，当设备需要停机后负载保持位置、不会因为重力出现倒转的场景，比如提升类输送线、倾斜布置的物料输送设备，这种带自锁特性的传动结构能省掉额外的制动部件，简化设备整体的传动结构。建模过程中对壳体的分型面、安装凸台的加强筋都做了还原，壳体上的油位观察孔、注油孔、放油螺塞的位置都按照实际产品的布局设置，做设备三维布局时，可以直接参考这些位置预留维护操作空间，避免后期设备装配完成后，注油、换油、观察油位的时候被周边的机架结构挡住，没法正常维护。输出轴的轴伸长度、键槽尺寸都按照标准传动接口尺寸建模，选型匹配时可以直接核对轴伸与负载连接套的配合尺寸，

　　不需要额外测绘就能完成连接部件的设计；电机接线盒的位置在电机壳体上方，接线口的朝向可以根据安装方向调整，建模时保留了接线盒的安装螺纹孔与密封结构细节，做电气布线布局时能准确预留线缆的弯曲半径，避免线缆弯折角度过大导致的绝缘层破损。从安装边界来看，整机的最大外轮廓尺寸覆盖了电机风罩端到输出法兰端面的长度、壳体顶部到安装底面的高度、接线盒侧面到壳体另一侧的宽度，做设备整体布局时，只要预留的安装空间大于这个外轮廓尺寸，同时预留出接线、维护的操作间隙，就不会出现安装干涉的问题；壳体上的吊环孔位置也做了还原，大规格型号安装时可以通过吊环孔起吊，避免起吊时绳索磕碰电机风罩或者输出轴，造成部件变形。这类减速传动单元在实际应用中，常用来匹配辊道输送线的驱动辊、包装机械的送膜机构、自动化仓储的堆垛机行走驱动、食品机械的搅拌机构，不同的应用场景下可以根据负载扭矩、输出转速的需求选择对应的减速比，不需要额外更换电机规格，通过减速箱的传动比匹配就能覆盖不同的工况需求。建模时对内部齿轮的啮合间隙、轴承的安装位都做了合理的结构还原，做运动仿真时可以直接添加齿轮啮合约束、轴承旋转约束，模拟实际运行时的传动状态，验证传动过程中是否存在齿面干涉、轴系挠度超标的问题，提前在设计阶段排查结构隐患，减少后期样机试制时的修改成本。
