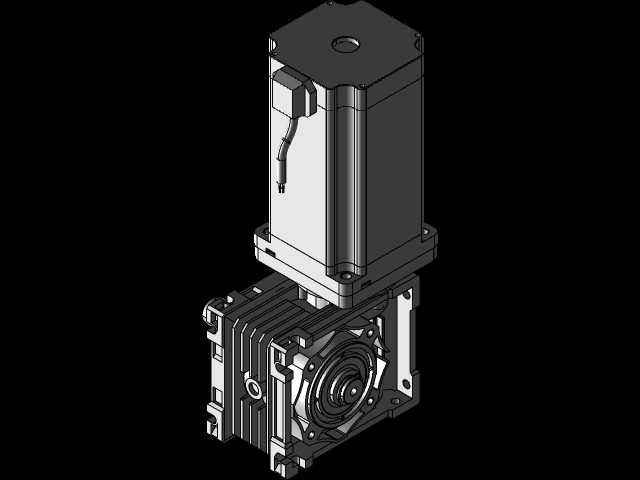

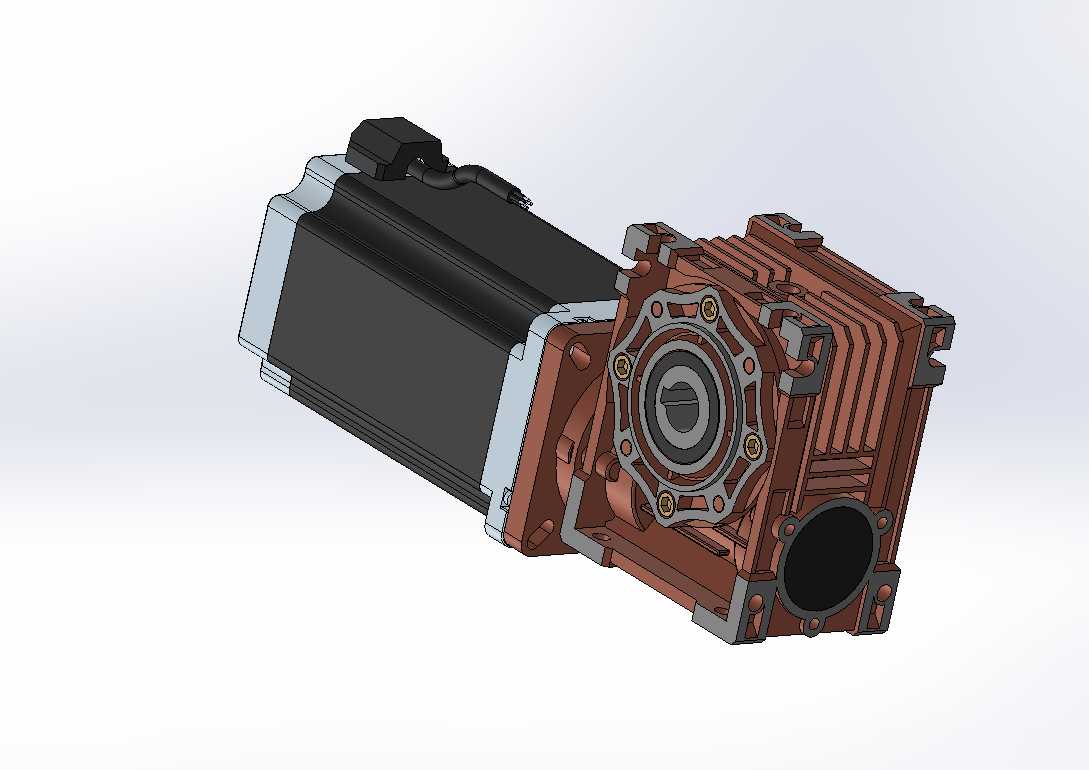

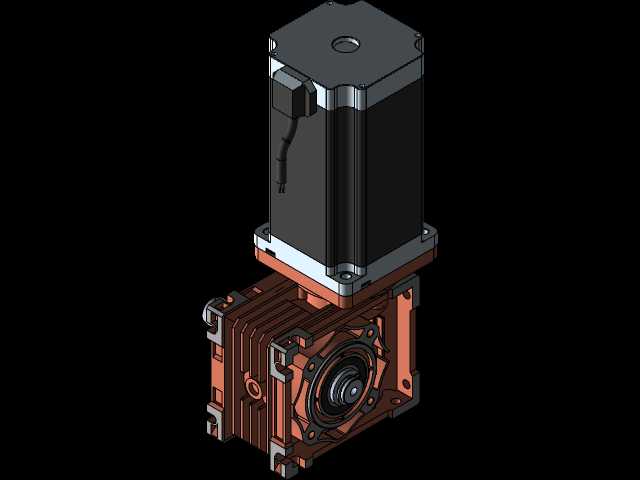

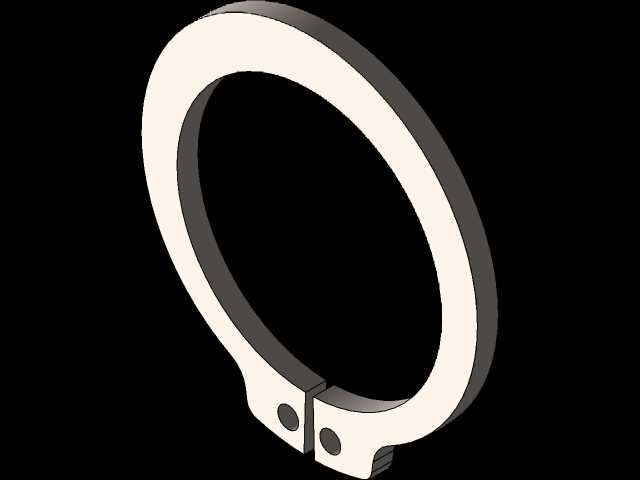

NMRV040蜗轮蜗杆减速步进电机总成

　　在非标自动化输送、小型工装变位、精密分度转台这类对安装空间有严格限制、同时需要低速大扭矩输出的场景里，集成式的减速步进单元一直是结构工程师选型时的高优先级选项，这套NMRV040搭配NEMA34规格步进电机的总成，就是针对这类紧凑安装工况做的一体化结构设计。不同于分体式采购电机和减速机再自行对接的方案，这套总成在设计阶段就完成了电机输出轴与减速机输入侧的配合公差匹配，省去了工程师自行设计连接法兰、校核轴伸配合长度、选配联轴器的冗余工作量，也避免了现场装配时出现的同轴度偏差导致的运行振动、轴承偏磨问题。从实际应用场景来看，这类减速步进单元常被用在小型皮带线的主动辊驱动、包装设备的送膜机构、3C装配工位的短距离分度送料、

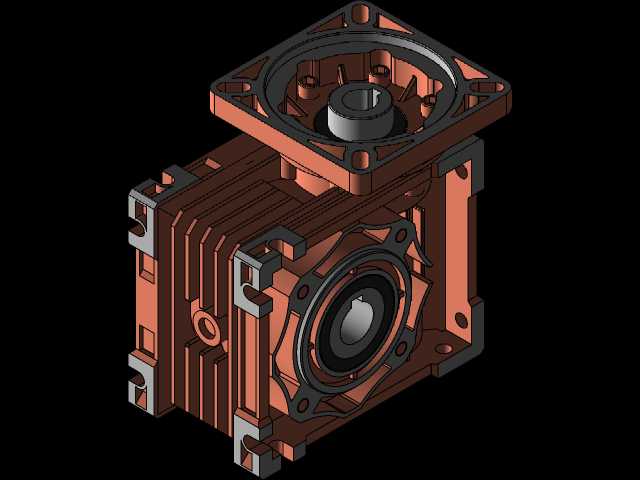

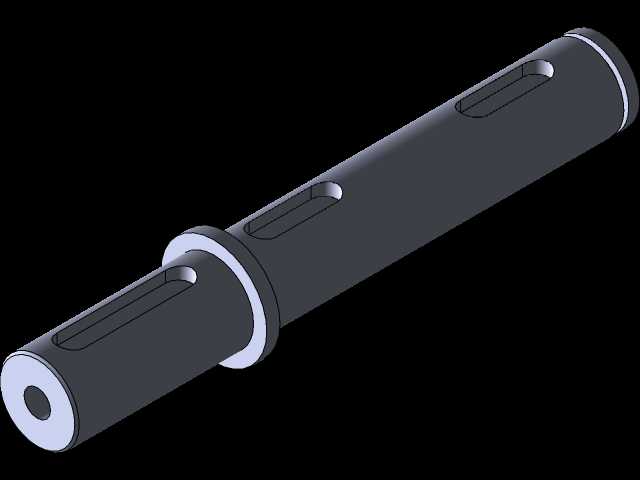

　　小型回转工作台的驱动上，NMRV系列蜗轮蜗杆减速机本身具备反向自锁特性，在垂直安装的负载场景下，断电后输出轴不会因为负载自重产生溜转，不需要额外加装抱闸机构或者制动组件，能进一步压缩整套驱动单元的安装空间，也降低了整套机构的硬件成本。从结构设计的细节来看，减速机壳体采用的是筋条加强的压铸铝结构，既保证了壳体的刚性，在连续运行时筋条结构也能增大散热面积，匹配步进电机低速大扭矩运行时的发热特性，避免长时间运行下壳体内部润滑脂温度过高导致的润滑性能下降。输出侧采用的是方形法兰安装结构，安装孔位围绕输出轴呈对称分布，不管是水平卧式安装还是垂直立式安装，都能通过四个安装螺栓完成可靠固定，输出轴为实心轴结构，可通过键连接直接对接负载辊筒、

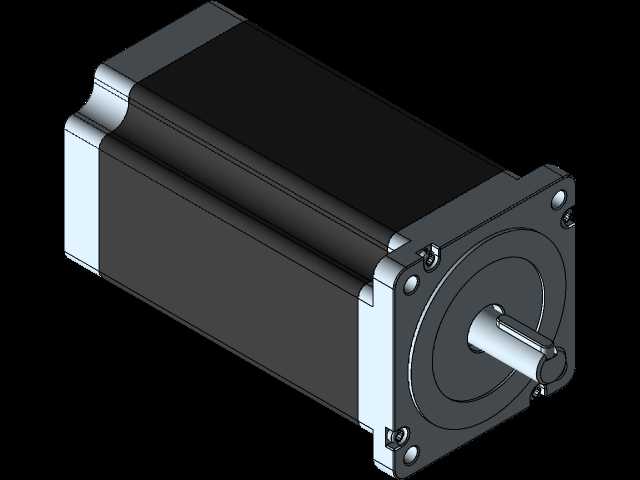

　　转盘或者链轮，不需要额外加装轴套转接。电机部分采用的是86系列两相步进电机，机身长度匹配12Nm保持扭矩的规格，和减速机输入端的配合采用了直连式结构，没有额外的传动间隙，整套单元的回程间隙可以控制在普通工业级应用允许的范围内，满足大部分开环控制场景的定位精度要求。尺寸边界上，整套总成的总长度控制在164mm，减速机部分的轴向长度为40mm，输出轴直径18mm，这个尺寸参数在做布局设计时，可以直接将安装边界嵌入到设备的侧板或者安装立板之间，不需要额外预留联轴器的安装空间，对于内部空间紧张的小型台式设备、桌面型自动化工作站来说，这个尺寸优势非常明显。在做结构校核的时候需要注意，蜗轮蜗杆结构的传动效率随速比变化会有明显波动，

　　选型时要根据实际需要的输出扭矩、运行转速匹配对应的速比规格，速比覆盖范围从5:1到100:1，不同速比对应的输入转速上限、输出扭矩阈值都有明确的适配区间，比如低速比规格适合需要较快输出转速的输送场景，大速比规格适合需要大扭矩输出的顶升、回转重载场景。另外在安装布局时，要注意减速机的透气塞位置，安装时要将透气塞调整到朝上的方位，避免运行时内部润滑脂受热膨胀后从密封缝隙渗漏，同时要预留出电机尾部编码器（如果是闭环步进版本）、接线插头的走线空间，不要让电机尾部直接贴靠设备钣金，影响散热和接线操作。这套总成的三维模型完整还原了壳体的加强筋结构、安装孔位的精确位置、输出轴的键槽尺寸、电机尾部的接线盒结构，工程师在做整机布局设计时，可以直接将模型导入装配环境，做干涉检查、安装孔位配做、走线空间预留，不需要再手动测绘每个部件的尺寸，能大幅缩短前期方案设计的周期，也能避免因为手动测绘尺寸偏差导致的现场安装干涉问题。
