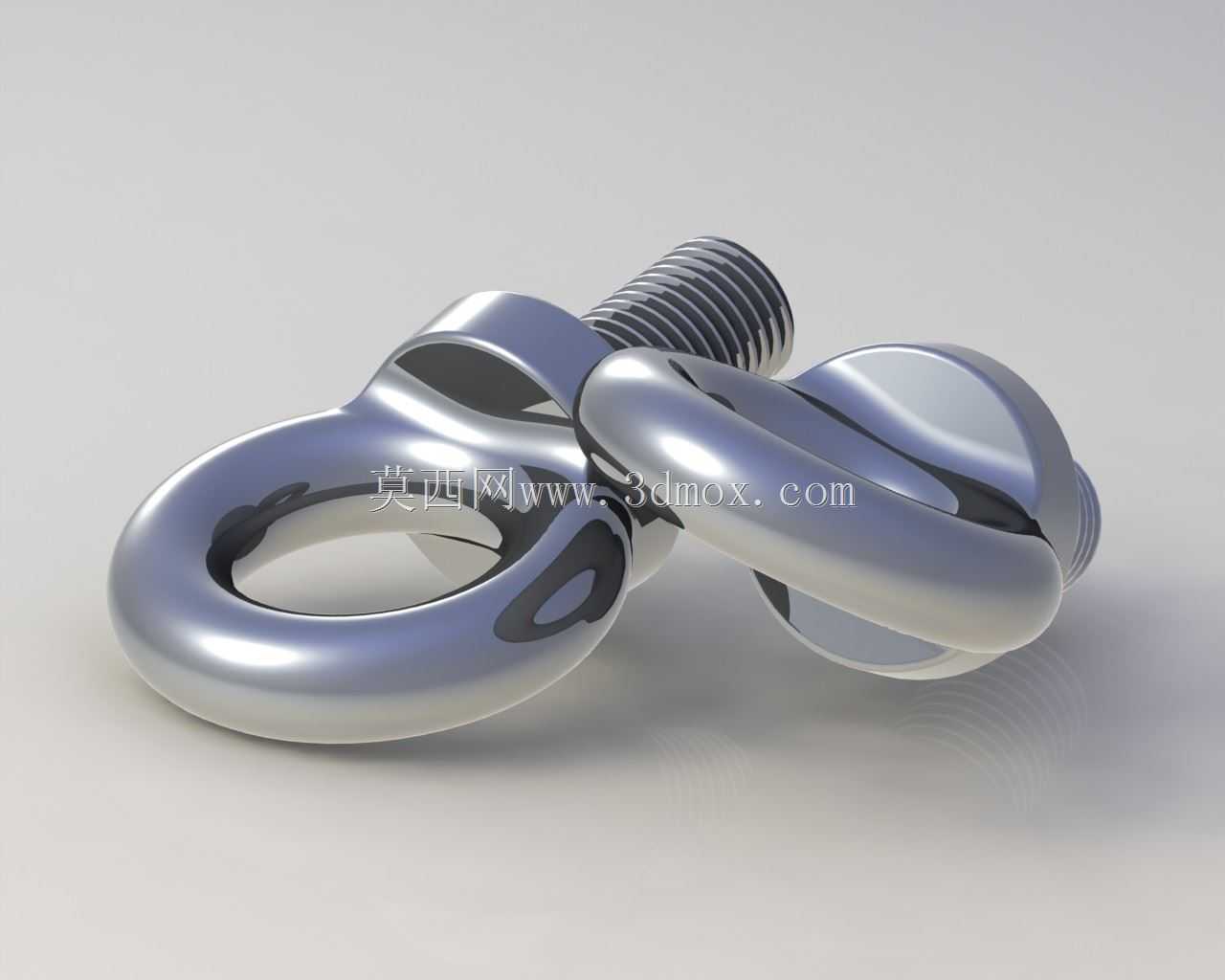

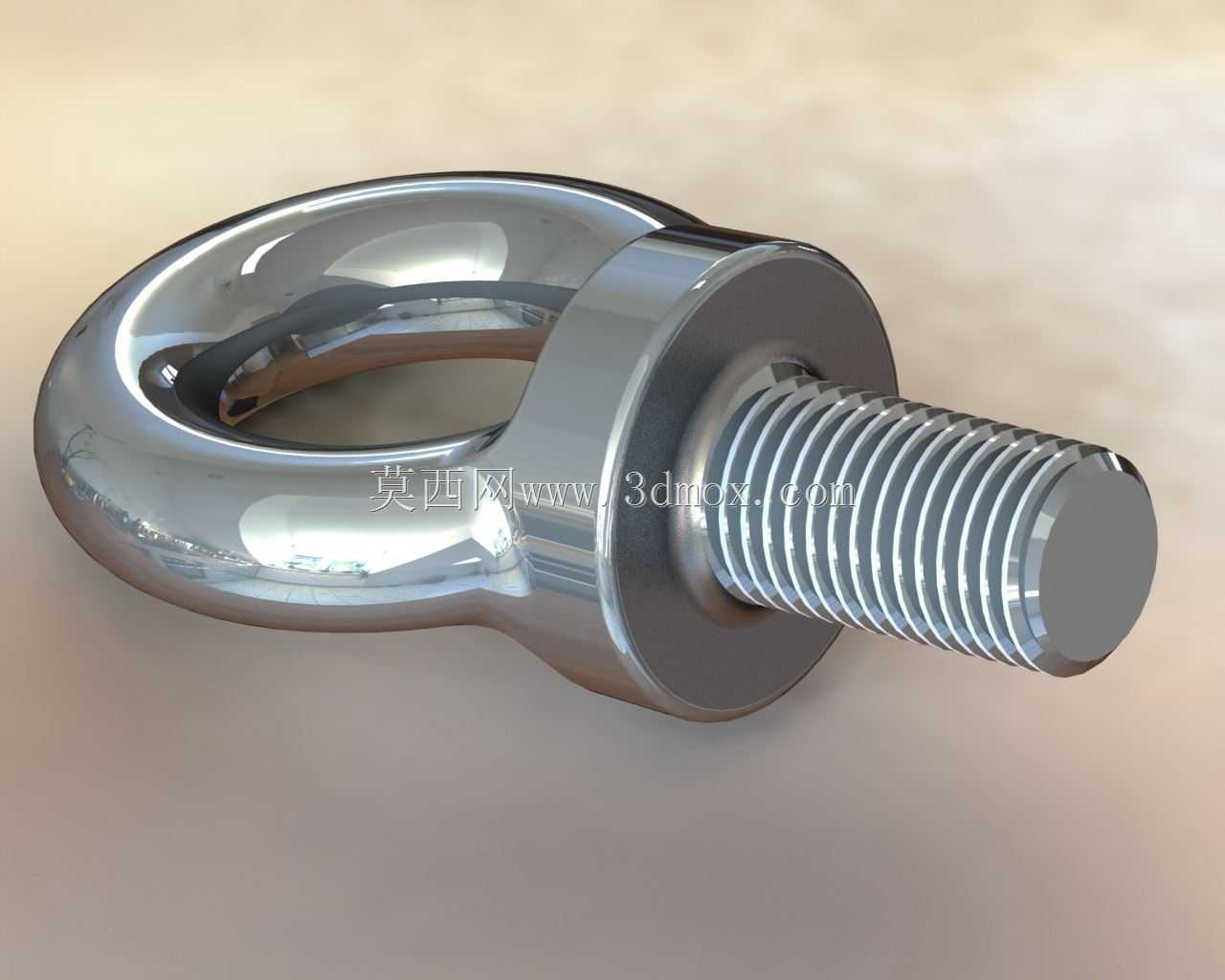

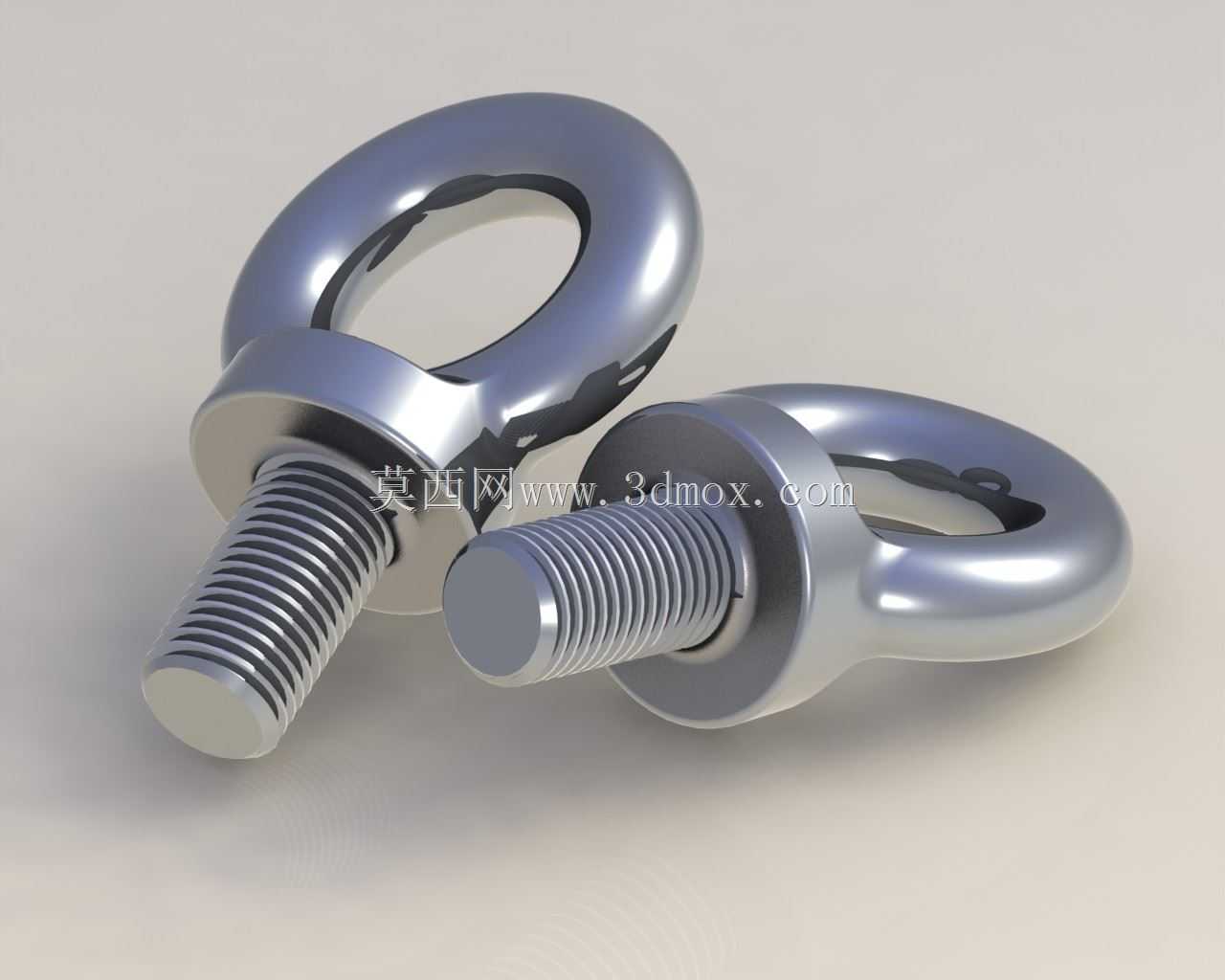

在车间重型设备移位、户外塔架构件吊装、模具车间模仁吊运这类需要频繁做吊点布设的场景里,吊环螺栓是最常被选用的受力连接件,和普通外六角螺栓的核心差异在于,它从结构设计之初就不是为了做静态的构件压紧,而是要承受动态的起吊拉力、一定角度的斜向载荷,甚至是起吊瞬间的冲击载荷。做这个M30规格吊环的三维结构时,最先要敲定的是环部和螺杆衔接的过渡段尺寸,很多新手建模时容易把这个位置做成直角台阶,实际生产里这个位置是应力集中最严重的区域,一旦起吊载荷超过阈值,断裂往往就出现在环根和螺杆的衔接处,所以建模时必须做足够大的圆弧过渡,圆弧半径不能小于螺杆公称直径的十分之一,同时环部的内孔尺寸要匹配常用的卸扣、吊装带端部尺寸,
不能做的太小导致常规吊具穿不进去,也不能过大造成环部自身的有效受力截面被削弱。螺杆部分采用标准粗牙螺纹,牙型角60度,建模时要还原真实的螺纹收尾结构,不能把螺纹一直做到头部台阶位置,实际加工里螺纹尾部有不完整的退刀段,安装时这个段是不能进入螺纹孔的,否则会出现螺栓拧不到位、吊点贴合面存在间隙的问题,直接影响起吊的安全性。头部和被吊工件的贴合面要做平整的支撑面设计,不能有凸起或者凹陷,安装时这个面必须和工件表面完全贴合,不能有歪斜,否则吊环承受的载荷会出现偏心,大幅降低额定承载能力。从安装边界来看,这个M30吊环适配的工件螺纹孔深度不能低于螺杆拧入深度的1.5倍,螺纹孔的轴线必须和工件安装面垂直,攻丝时要保证螺纹精度符合6H级公差,
避免出现螺纹配合过松导致受力不均、或者过紧导致拧入深度不足的问题。环部的截面是圆形截面,建模时要保证整个环部的截面直径一致,不能出现局部变细的情况,锻造生产时这个位置也不允许有裂纹、折叠等锻造缺陷,否则起吊时很容易出现突然断裂。在实际选型使用时,要注意这个规格的吊环只适用于轴向的垂直起吊,如果是做斜向牵拉,载荷会随着角度增大快速衰减,当牵拉角度和垂直方向超过45度时,实际承载能力会降到额定值的三分之一以下,这点在做配套吊点设计时必须提前在结构上做规避,比如在工件上设置多个吊点分摊载荷,避免单个吊环承受过大的斜向拉力。建模过程中还要注意环部和螺杆是一体式锻造结构,不是焊接拼接的,所以两者的衔接处要做自然的金属流线过渡,
还原锻造零件的结构特征,不能做成两个零件拼接的效果,和实际加工工艺保持一致。另外吊环的表面处理一般采用镀锌或者发黑处理,建模时的材质质感也要对应金属锻造后的表面状态,环部的内孔边缘要做小的倒角处理,避免吊装时尖锐的边缘切割吊装带或者钢丝绳,造成吊具磨损断裂的安全隐患。很多结构设计人员在做设备吊点设计时,往往只看螺栓的公称直径选吊环,忽略了工件安装面的厚度、螺纹孔的有效啮合长度,还有吊环安装后的活动空间,比如如果安装面周围有凸起的结构,会挡住吊环的环部,导致卸扣或者钢丝绳没法正常穿入,这时候就要调整吊点位置,或者选用加高型的吊环结构,保证吊具有足够的操作空间。这个M30吊环的环部内孔净空尺寸要满足直径20mm的卸扣销轴可以顺利穿过,同时环部的顶部到安装面的高度要控制在合理范围,不能过高导致吊点突出工件太多,在运输或者存放时容易被碰撞变形,也不能过低导致吊具穿装困难。在做三维装配验证时,要模拟吊环完全拧入工件后的状态,检查环部是否可以360度自由转动,有没有和周围的结构发生干涉,因为实际起吊时吊环会随着吊具的牵拉方向自动调整角度,如果环部被卡住不能自由转动,就会让吊环承受额外的扭转力矩,很容易造成结构失效。
