4英寸可立卧两用回转分度工作台结构

　　这款4英寸规格的回转工作台，是小型机加工场景里适配迷你磨床、仪表车床的核心分度工装，日常在小零件精密磨削、小型铣削分度工序里出镜率极高，不少个人工坊、教学实训场景做小尺寸零件的角度加工时，都会选这类规格的转台做配套工装。从实际安装适配性来看，它支持水平、垂直两种安装姿态，水平安装时可直接固定在机床工作台T型槽上，做平面圆周分度、等分孔加工、圆弧面磨削的承载基体；垂直安装时可作为简易第四轴的基础载体，配合卡盘安装板就能装夹小型轴类、盘类零件，完成周向均布特征的加工，适配小型加工设备的行程边界，不会因为转台尺寸过大超出行程范围造成加工干涉。

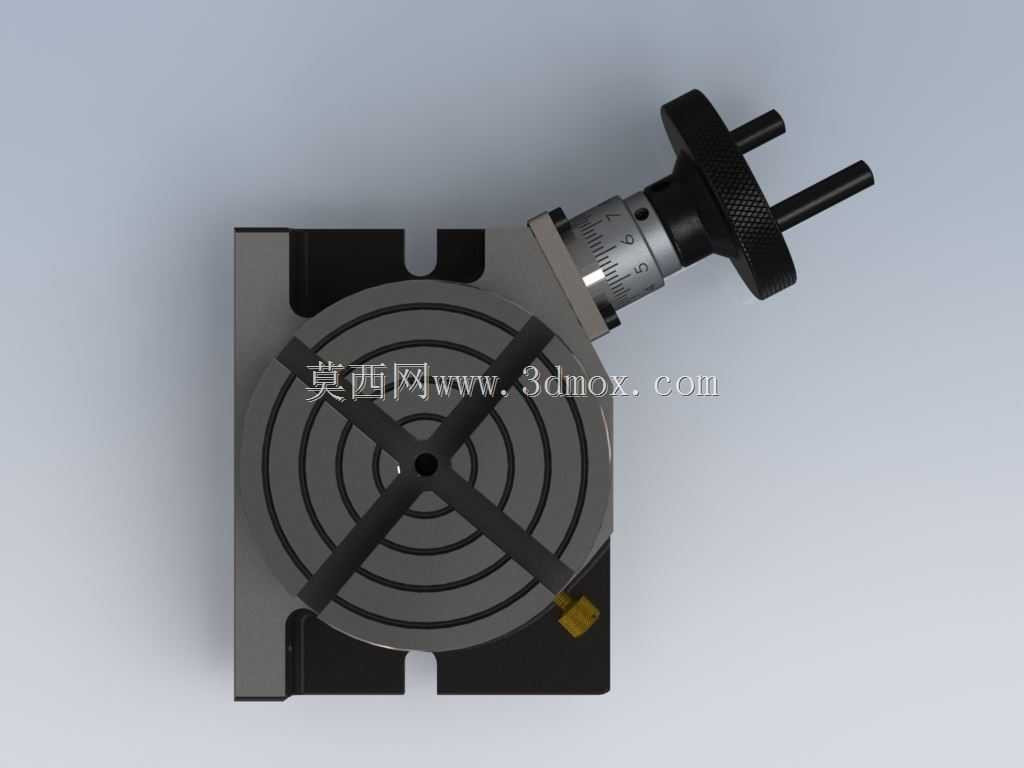

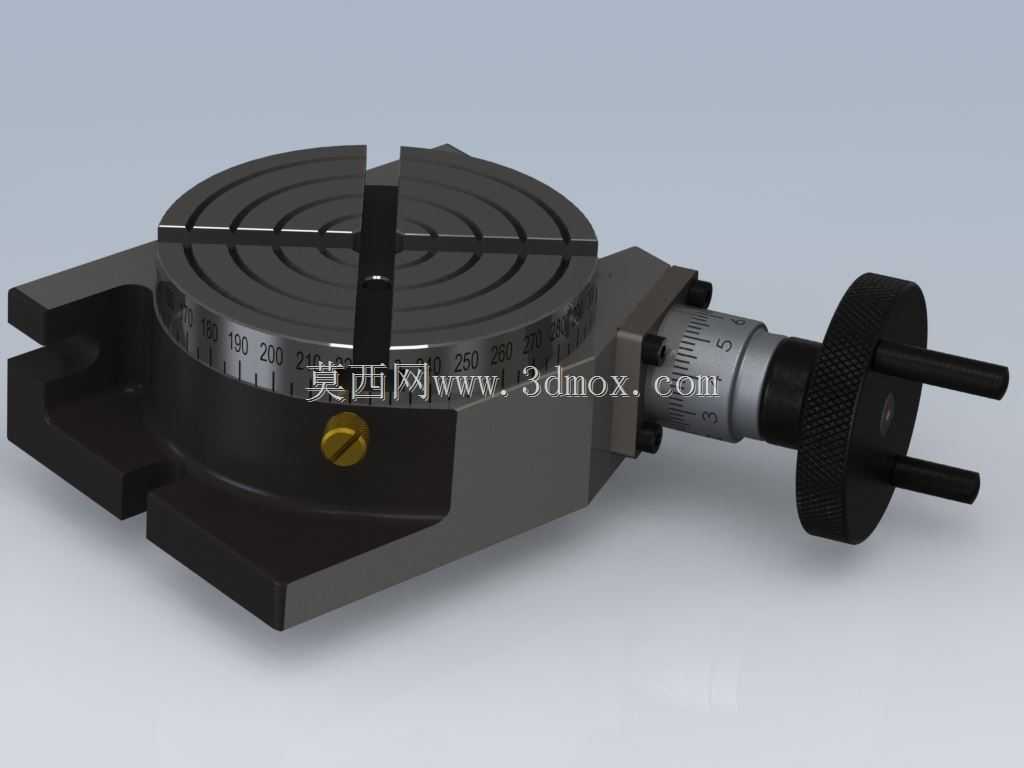

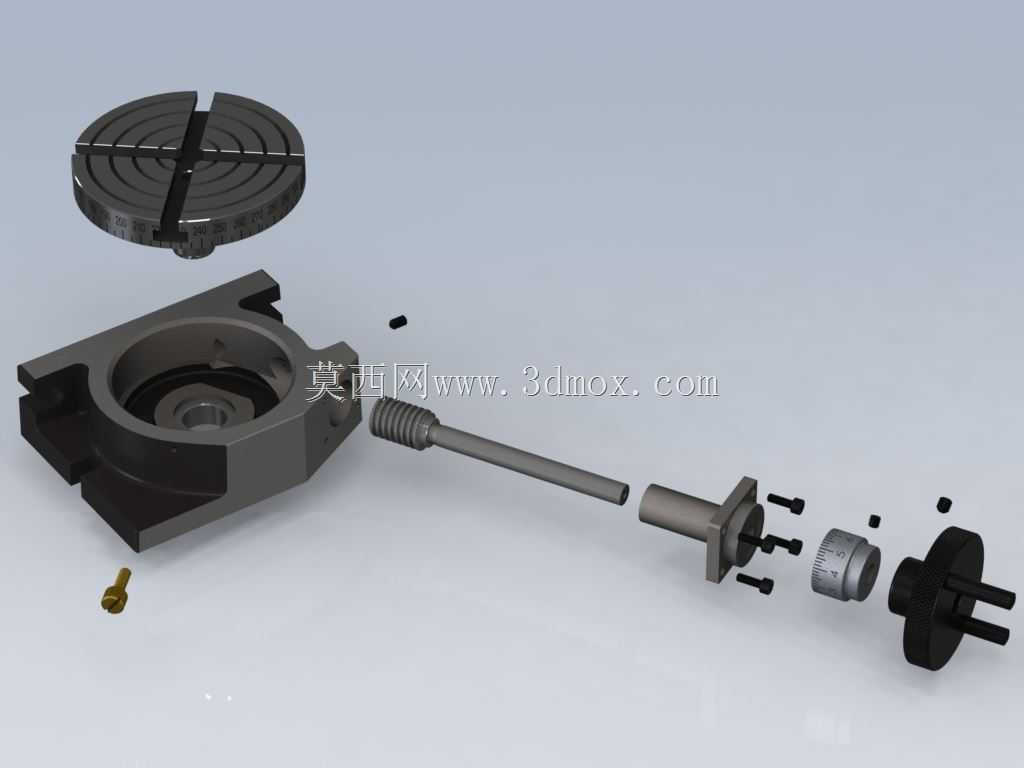

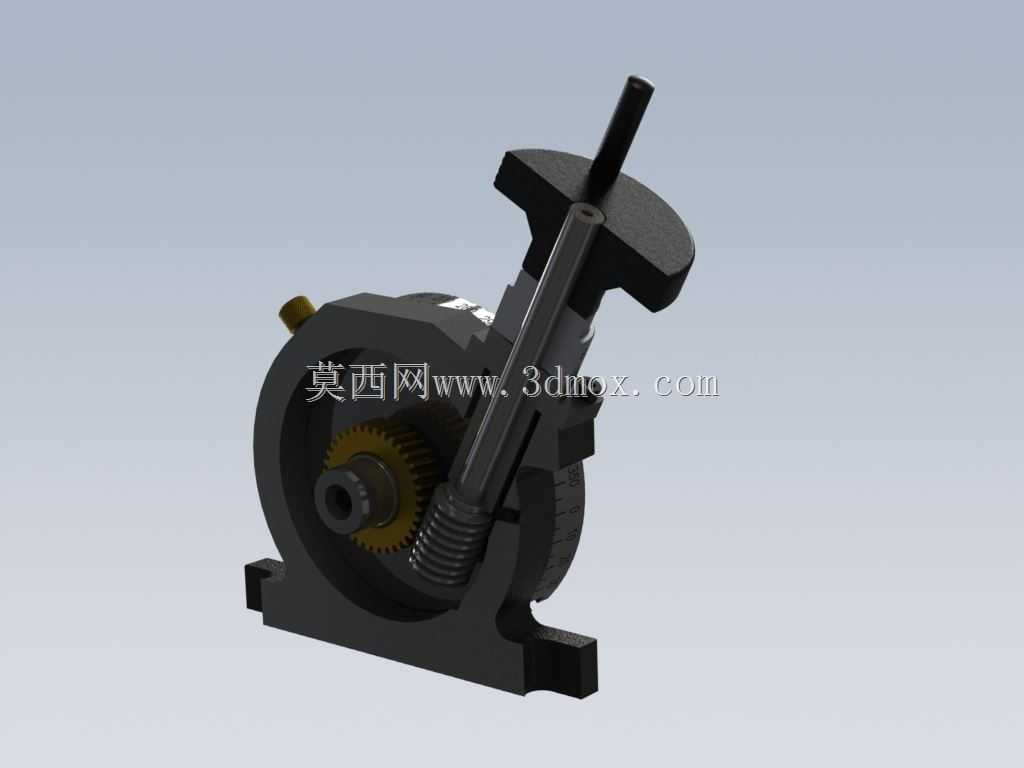

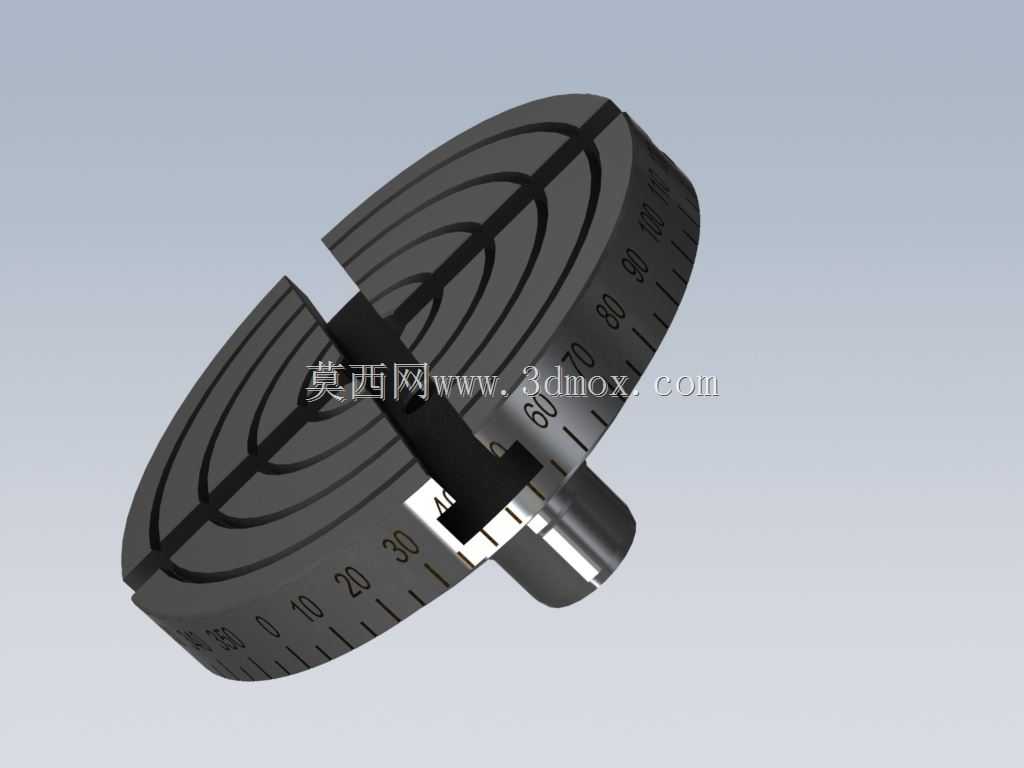

　　从功能结构设计来看，转台盘面采用标准T型槽布局，槽向沿盘面径向分布，可配合压板、螺栓直接装夹小型工件，也能通过转接板适配3英寸三爪卡盘，拓展装夹范围；侧边的手轮配合微分筒结构，可实现精细角度进给，微分筒的刻度分度值适配常规手动加工的进给精度需求，转动手轮时通过内部蜗轮蜗杆副带动盘面回转，蜗杆端带锁紧结构，分度到位后可锁止盘面，避免加工过程中出现角度偏移。盘面外圈带整周角度刻度线，可快速读取粗分度角度，配合微分筒的细分刻度，能满足常规小零件加工的分度精度要求，不需要额外加装数显装置就能完成手动分度操作，结构简单可靠，日常维护只需要定期给蜗轮蜗杆副加注润滑脂即可，没有复杂的电控或液压结构，对使用场景的配套要求极低。

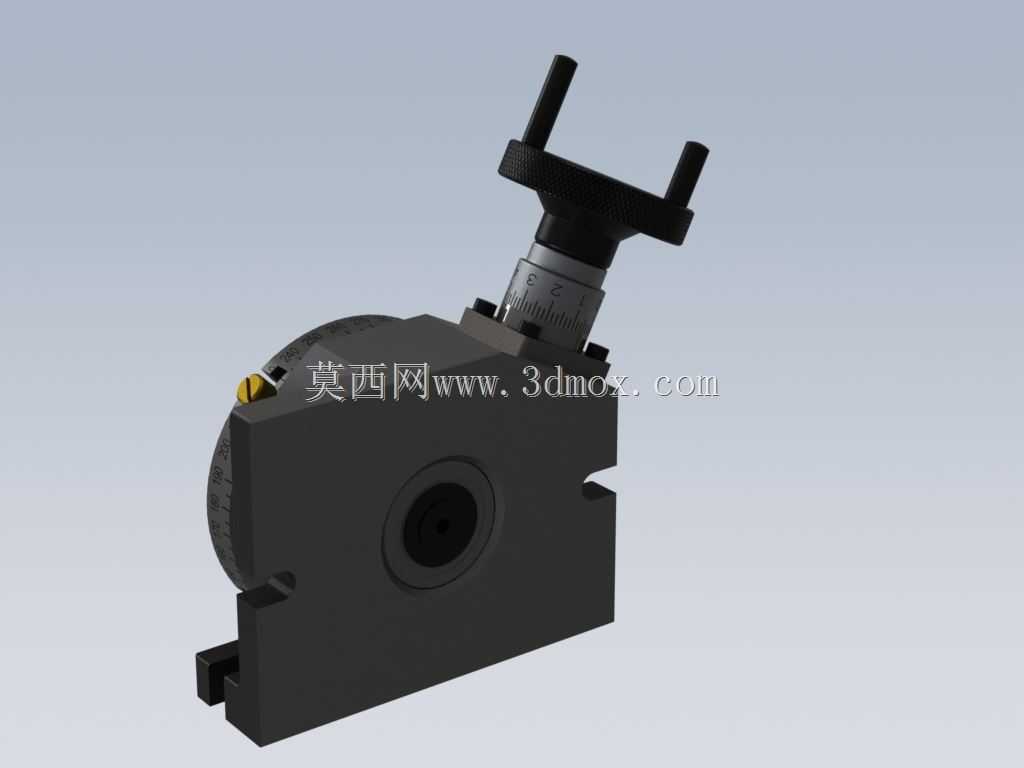

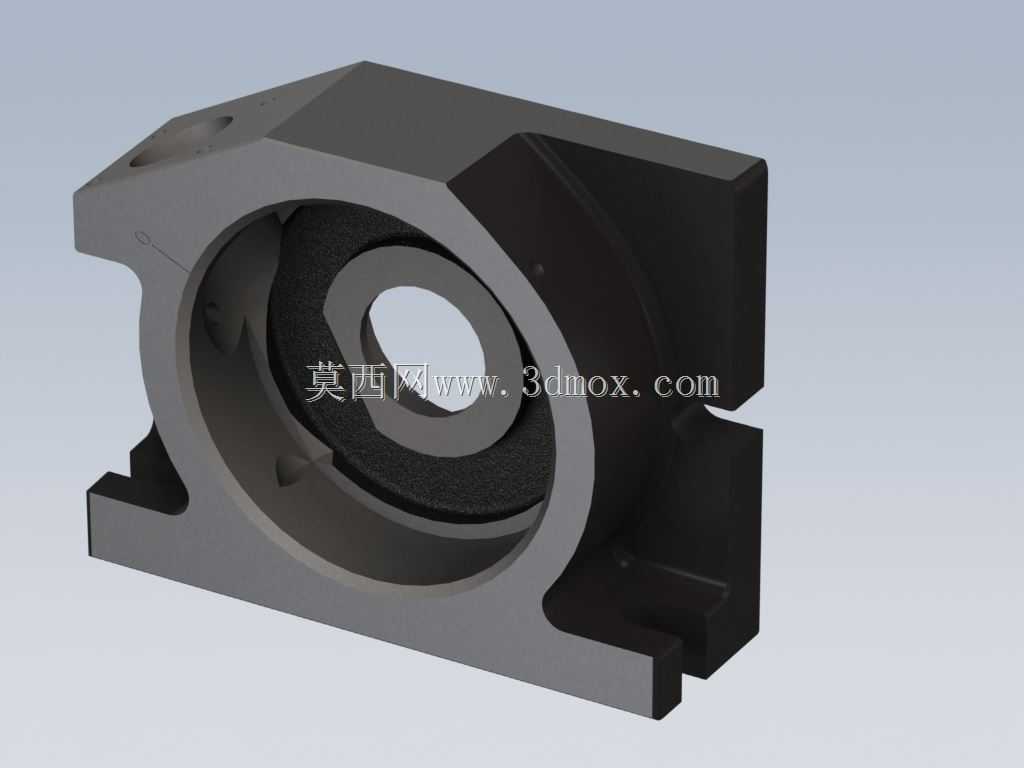

　　设计层面上，这款转台的底座采用带定位凸台的结构，水平安装时底座的定位边可靠紧机床工作台的定位槽，快速找正转台中心与机床主轴的同轴度，减少安装找正的辅助时间；垂直安装时底座的侧面带安装孔位，可直接通过螺栓固定在机床的垂直安装面上，不需要额外制作L型转接座就能完成立装，降低了配套工装的制作成本。考虑到小型设备的承载能力，转台整体结构做了轻量化设计，在保证盘面刚性、装夹稳定性的前提下，尽可能压缩了整体重量，单人就能完成搬运、安装、换位操作，不会给小型磨床、仪表车床的工作台造成额外的负载负担。

　　从实际使用的边界条件来看，这款转台的盘面直径为4英寸，也就是101.6毫米，适配装夹的工件最大回转直径控制在150毫米以内时，不会和周边的机床护罩、刀具座产生干涉；垂直安装作为第四轴使用时，建议装夹工件的重量不超过5千克，避免长时间重载造成蜗轮蜗杆副的过早磨损，影响分度精度。日常使用中如果需要搭配卡盘使用，可根据卡盘的安装止口尺寸制作对应的转接板，转接板通过盘面的T型槽螺栓固定，不需要对转台本身做任何改装，就能实现不同规格卡盘的快速换装，适配不同形状零件的装夹需求。不少做小型模型零件、精密仪表零件加工的从业者，都会用这类转台完成小模数齿轮的分度铣削、圆周等分槽的磨削、圆弧面的精加工等工序，相比大型回转工作台，它的操作空间占用更小，手动进给的手感更轻盈，小行程进给时的微调精度更适配小型零件的加工需求，不会出现大转台微调时进给量过大、难以控制精度的问题。
