数控加工用吉他琴身铣削测试三维造型

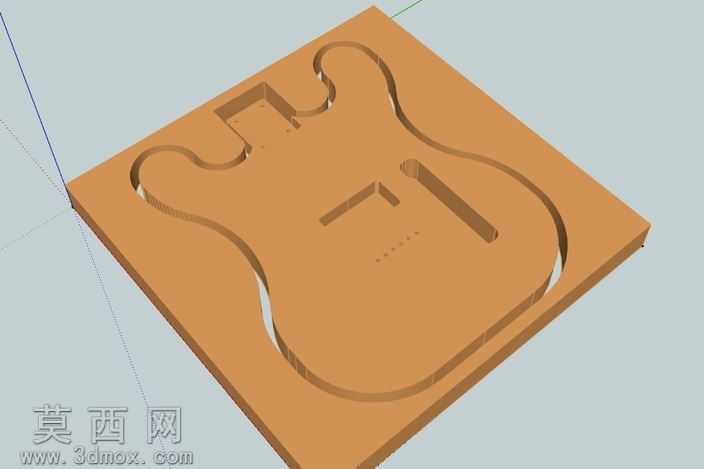

该三维造型专为数控铣削加工测试场景设计，整体基于标准电吉他琴身的经典轮廓进行参数化建模，在SketchUp环境中完成全流程的结构搭建与造型优化。建模阶段首先确定方形坯料的基准尺寸，将琴身的外轮廓曲线、拾音器安装槽位、琴颈衔接槽、控制元件开孔等结构按照数控加工的走刀逻辑进行分层绘制，所有轮廓线均做了适配铣刀加工半径的圆角过渡处理，避免实际加工中出现过切或者棱角残留的问题。材质设置上模拟了常用的代木加工坯料的暖棕色调哑光质感，渲染时采用柔和的正交视角展示，清晰呈现出凹槽的深度、轮廓的顺滑度以及各加工区域的相对位置，方便加工前核对刀路轨迹的合理性。设计思路围绕CAM程序导入测试的核心需求展开，没有添加多余的装饰性结构，所有造型特征均对应实际数控加工中的典型走刀场景：琴身外轮廓的大曲率曲线用于测试曲面铣削的路径顺滑度，内部的长条形拾音器槽用于测试直线铣削的进给精度，小型的控制开孔用于测试小尺寸刀具的下刀与抬刀逻辑，不同深度的台阶结构用于测试Z轴的定位精度。整个模型的坐标原点设置在坯料的边角位置，和常规数控加工的工件坐标系设定逻辑完全匹配，导入CAM软件后无需额外调整坐标即可直接生成刀路，能够有效验证数控设备在加工乐器类木质工件时的加工精度、走刀稳定性以及程序兼容性，也可作为数控编程初学者练习吉他类异形工件铣削编程的参考案例，帮助使用者快速掌握异形轮廓、槽位、台阶组合结构的刀路设置方法，理解乐器加工中从三维造型到实际铣削成型的全流程逻辑。
