可调节式乙炔氧气瓶夹持固定夹具结构

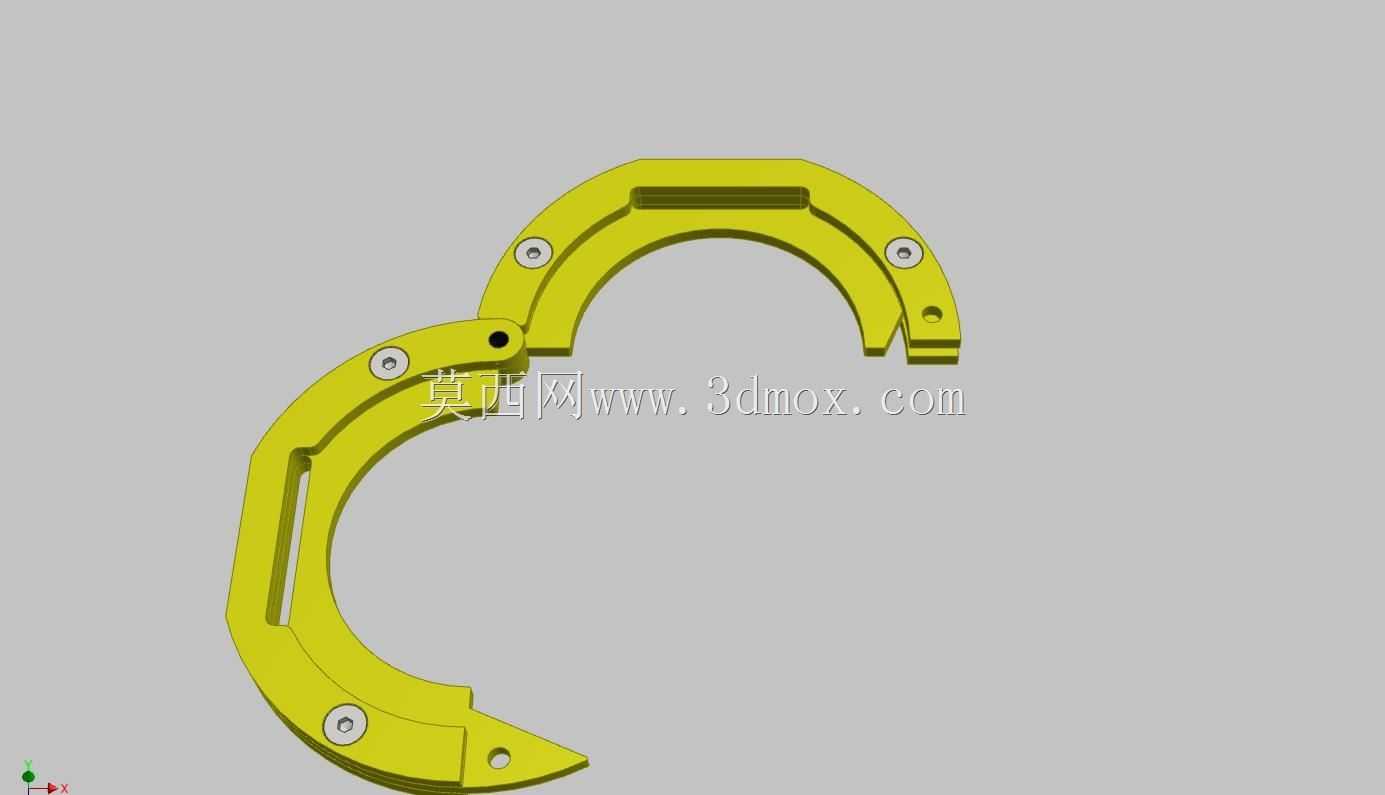

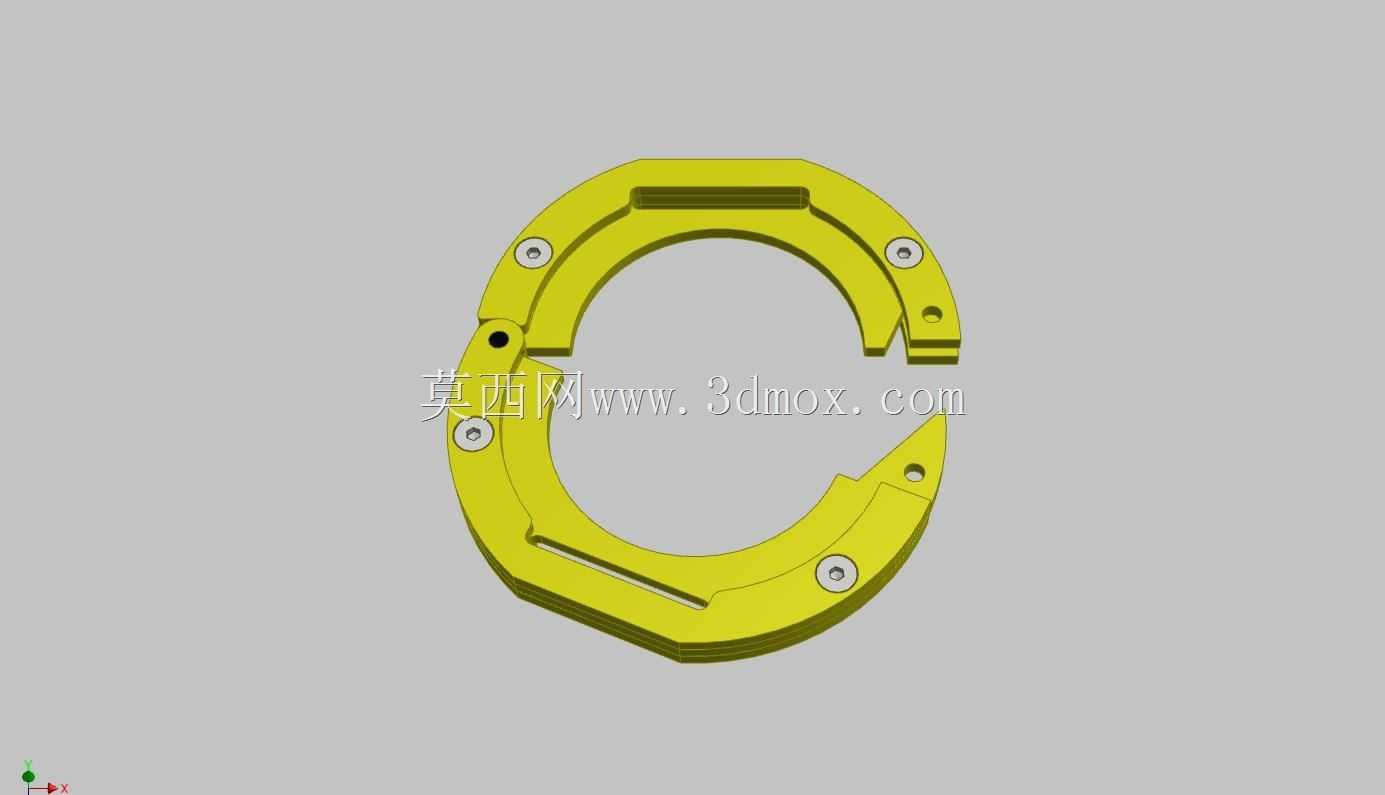

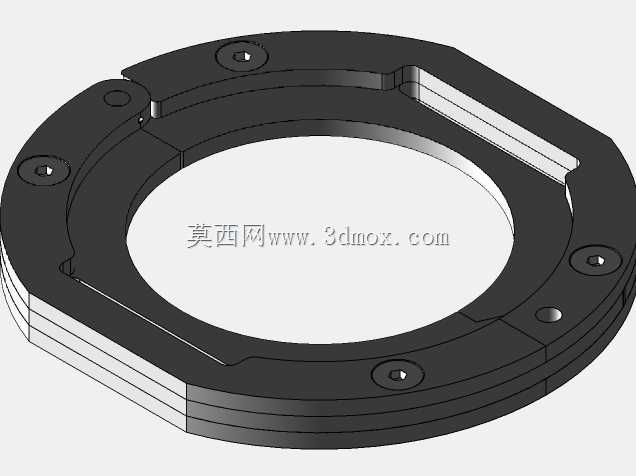

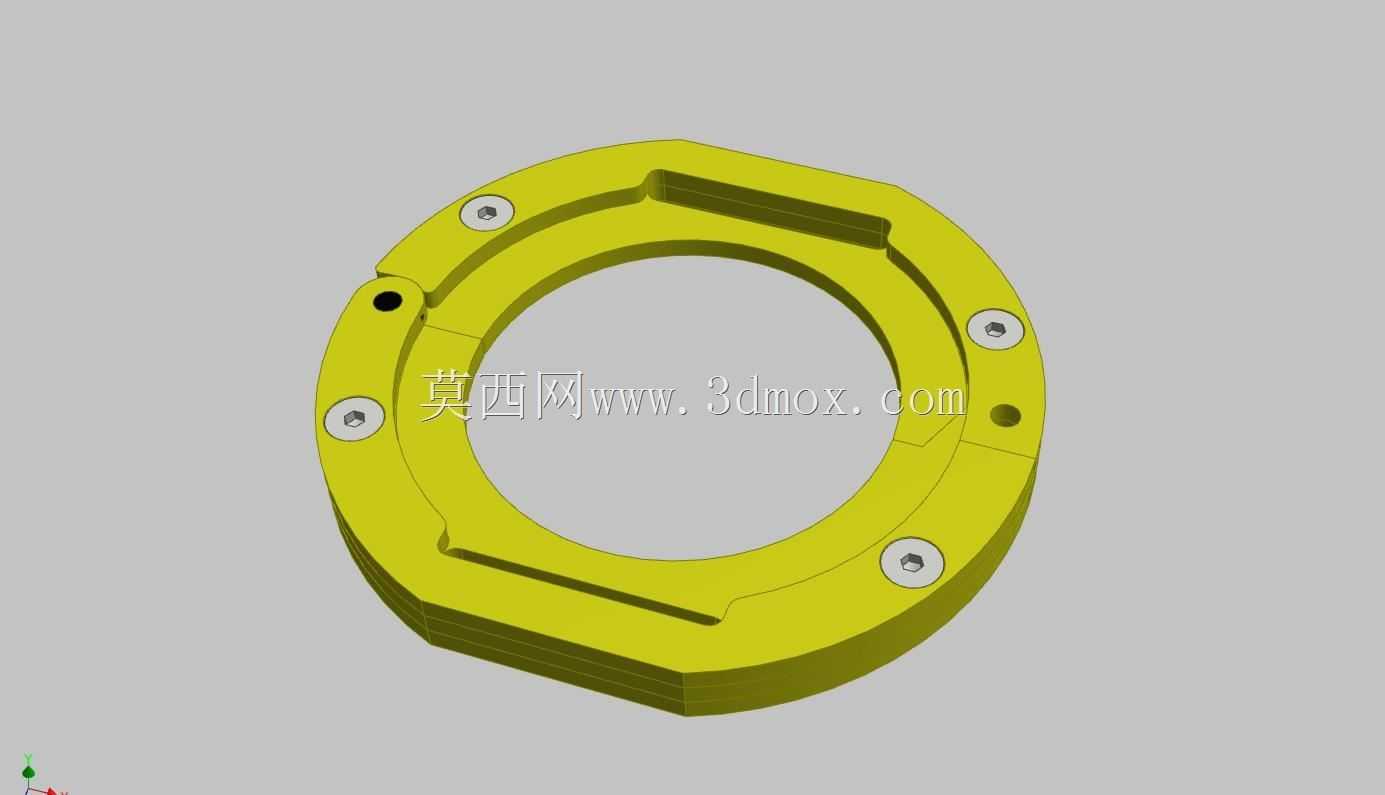

　　在气焊、气割作业现场，以及工业气体充装、实验室气路布设场景中，气瓶的可靠固定一直是现场安全管控的核心环节，这款可调式夹钳结构正是针对氧气瓶、乙炔瓶这类圆柱形高压容器的固定需求设计的专用夹持部件。从结构形态来看，该夹钳采用两段式弧形铰接结构，整体为对称开合式设计，两段弧形臂通过端部的铰接轴连接，可绕铰接点转动实现开合动作，适配不同直径规格的圆柱形气瓶外壁，弧形臂的内圈弧度经过曲率匹配设计，贴合气瓶外壁时能形成足够的接触面积，避免局部应力集中造成气瓶外壁损伤，同时保证夹持状态下的摩擦力足够，防止气瓶滑脱移位。每段弧形臂上都设计有长条形调节槽，配合紧固件可实现夹持范围的微调，铰接端旁侧的定位孔可在夹钳开合到适配尺寸后穿入锁止销，

　　固定夹钳的开合角度，避免受外力震动时夹钳松脱。夹钳的非铰接端设计有对接锁止结构，当两段弧形臂环抱气瓶后，端部可通过紧固件实现锁合，形成完整的环形抱紧结构，不需要额外焊接固定支架，可直接适配现场已有的安装基面，安装时不需要对气瓶本体做任何改造，只需将夹钳环抱瓶身后调整到合适松紧度，锁紧紧固件即可完成固定，拆装效率远高于传统的焊接式固定抱箍。从设计思路层面，这款夹钳没有采用常见的整环式抱箍结构，而是选择铰接开合式结构，核心是解决现场气瓶更换时的拆装效率问题，传统整环抱箍需要完全松脱所有紧固件才能从瓶身取下，而铰接式结构只需松开端部锁止件即可绕铰接点打开，直接从瓶身侧方取下，不需要将气瓶抬升移位，尤其适合狭小空间内的气瓶固定作业。

　　弧形臂上的长槽设计除了调节夹持直径外，还可以适配不同位置的安装固定点，当现场安装基面的螺栓孔位存在偏差时，可通过长槽调整夹钳的固定位置，降低现场安装的孔位加工精度要求。夹钳的铰接轴采用间隙配合设计，开合转动时无卡滞，同时轴端设计有防脱结构，避免频繁开合过程中铰接轴脱出导致夹钳散架。在实际应用场景中，这类夹钳除了用于工厂焊接工位的气瓶固定外，还可用于气瓶转运小车上的瓶身固定，以及实验室集中供气系统的气瓶排布固定，相比传统的链条式固定结构，这种刚性夹钳的固定可靠性更高，不会出现链条松弛导致的气瓶晃动问题，同时弧形内壁不会像链条那样对瓶身造成刮擦损伤，能更好的保护气瓶外壁的防腐涂层。从安装边界来看，该夹钳处于锁合状态时，

　　整体外轮廓的最大径向尺寸比所夹持气瓶的外径大30mm左右，安装时需要预留足够的操作空间用于端部锁止件的紧固作业，夹钳的厚度方向尺寸控制在20mm以内，多组夹钳并排固定气瓶时，相邻气瓶的中心距不需要额外放大，可有效节省现场排布空间。夹钳上的所有紧固件都采用标准件，后期维护更换时不需要定制非标配件，铰接位置的磨损可通过更换铰接轴快速修复，整体结构没有易损的异形件，使用寿命远高于薄钢板冲压成型的普通抱箍。在结构受力层面，夹钳的弧形臂采用等强度设计，受力较大的铰接端和锁止端位置做了局部加厚处理，长槽位置的截面经过强度校核，在承受气瓶侧倾冲击力时不会出现断裂或过度变形，保证固定状态下的结构可靠性。
