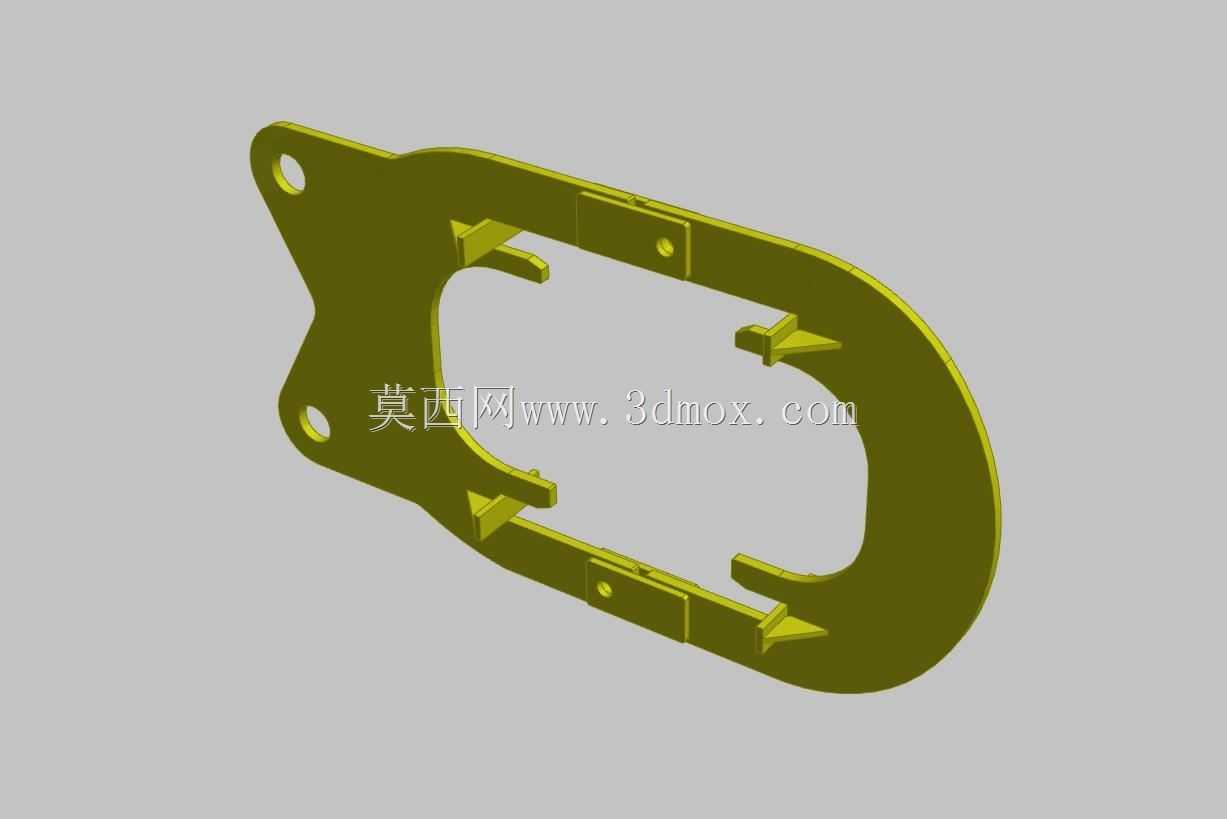

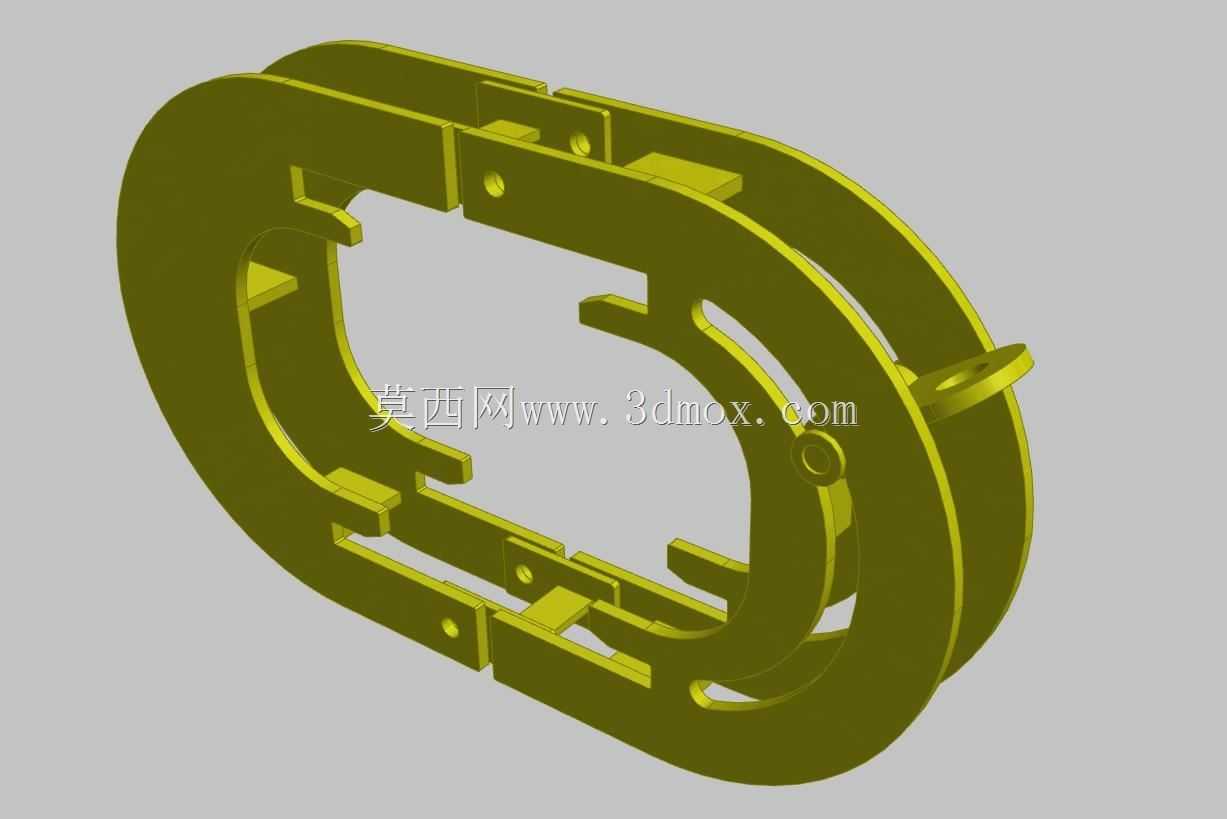

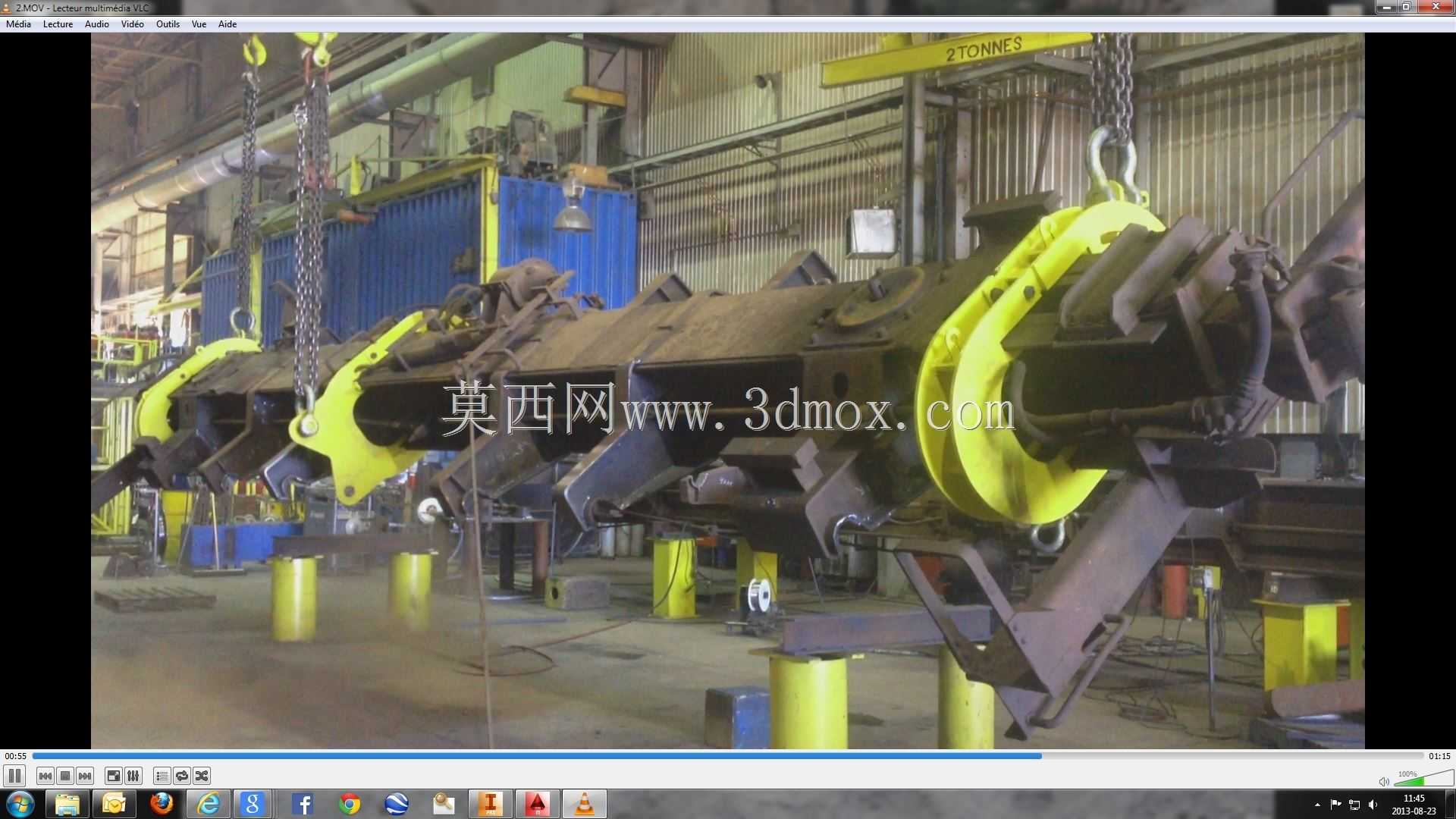

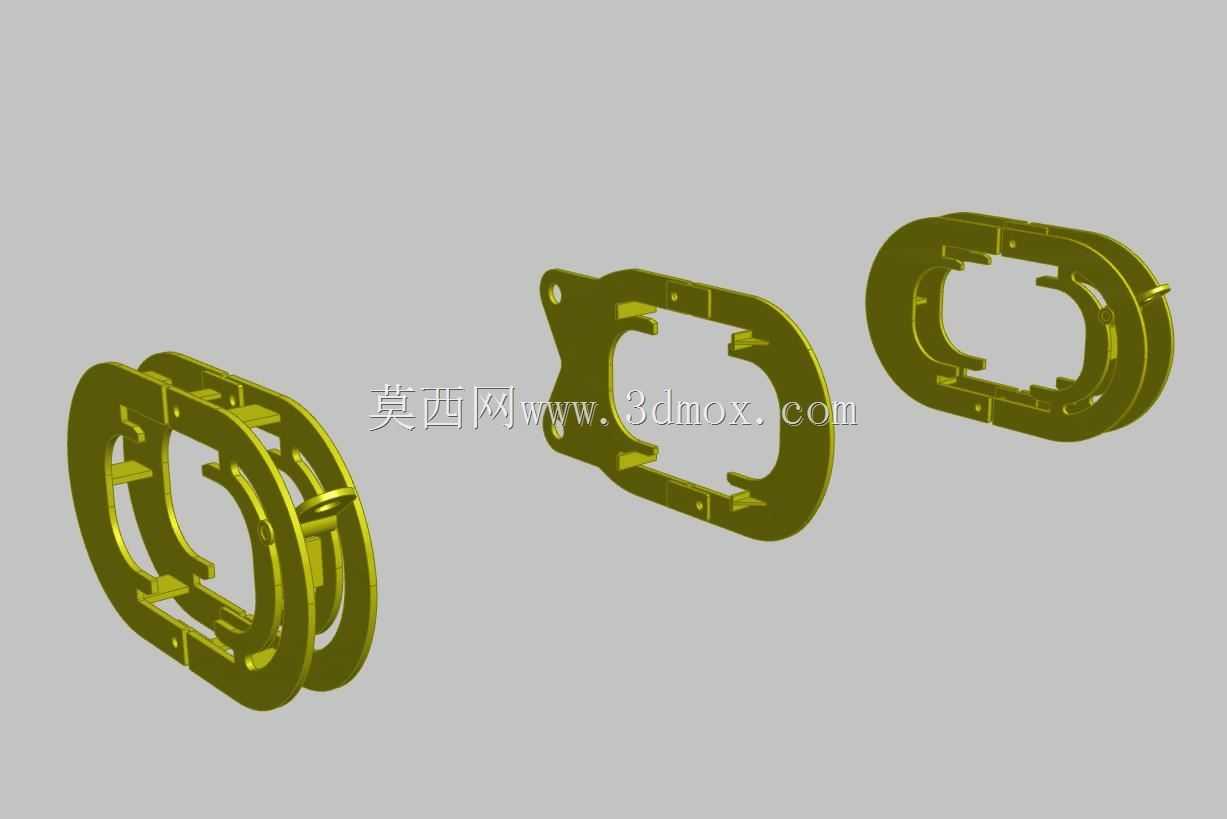

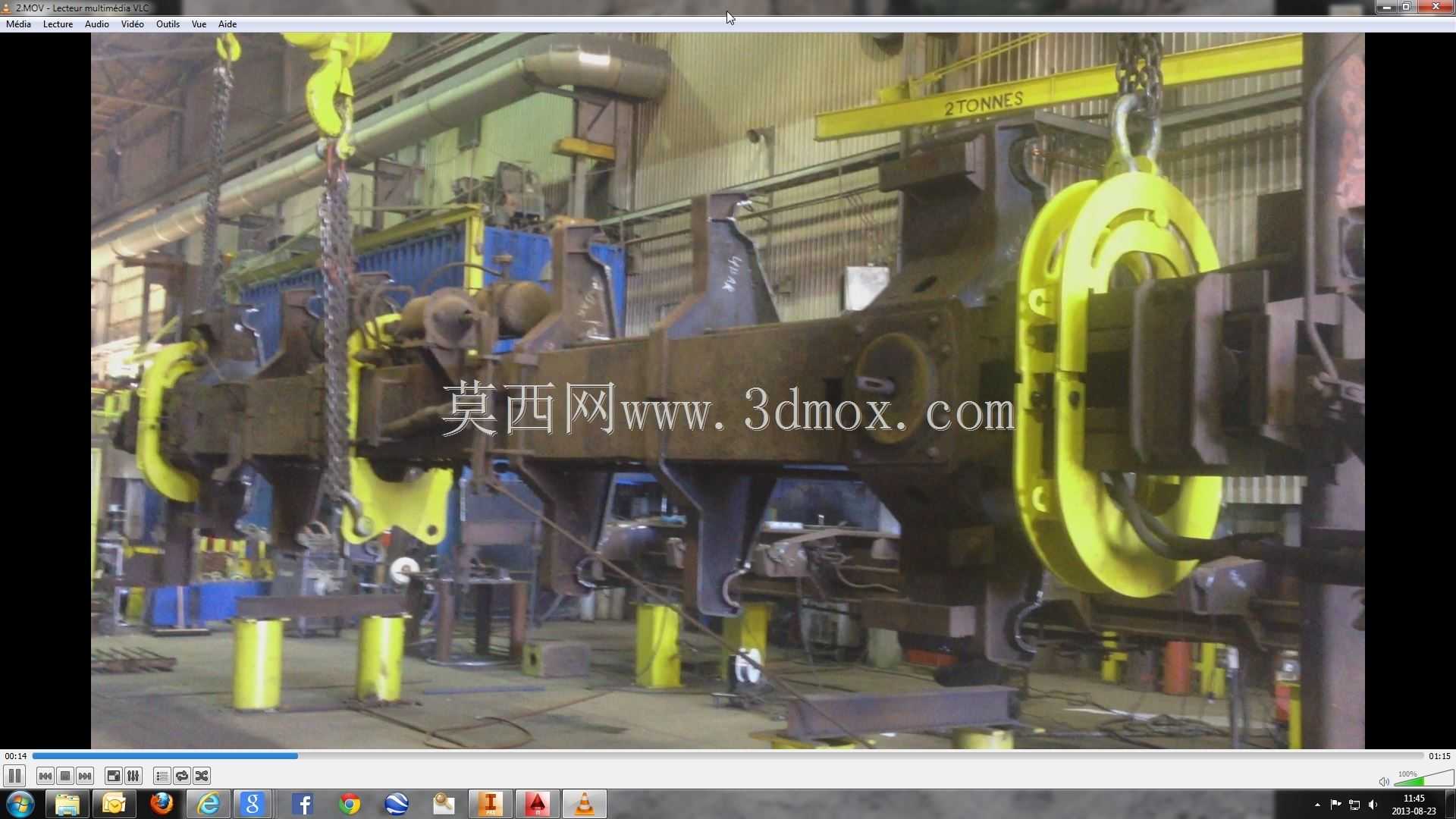

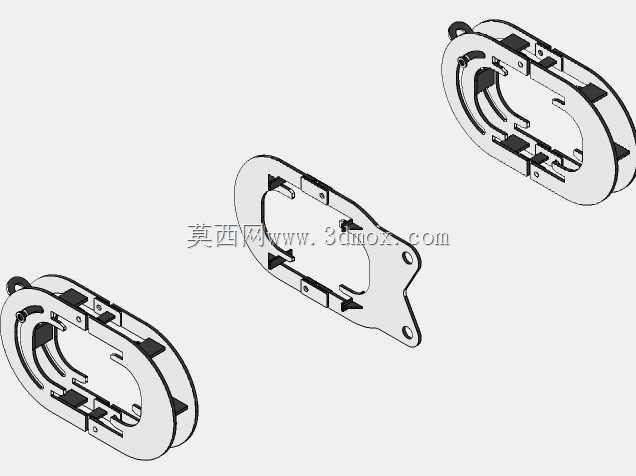

在重型商用车底盘构件的铸造生产车间里,这类旋转夹持工装是完成铸件翻转浇注、工位转运的核心执行部件,日常作业中需要配合桥式起重机完成重型车桥类铸件的180度旋转动作,解决大吨位异形铸件在浇注、冷却、清砂工序间的姿态调整难题。从结构设计逻辑来看,整套工装采用对称式双抱臂布局,抱臂内侧的弧形贴合面完全匹配车桥壳体的外轮廓曲率,接触区域预留了12mm的耐磨衬板安装槽,实际作业时衬板直接与铸件毛坯面接触,避免刚性夹持对铸件表面造成压伤,同时也能减少反复夹持带来的本体磨损,衬板磨损后可直接拆卸更换,无需整体更换抱臂结构,大幅降低后期维护成本。工装的旋转驱动端集成在单侧抱臂的连接座上,内部采用大模数渐开线齿轮传递扭矩,可承载最大12吨的偏转载荷,

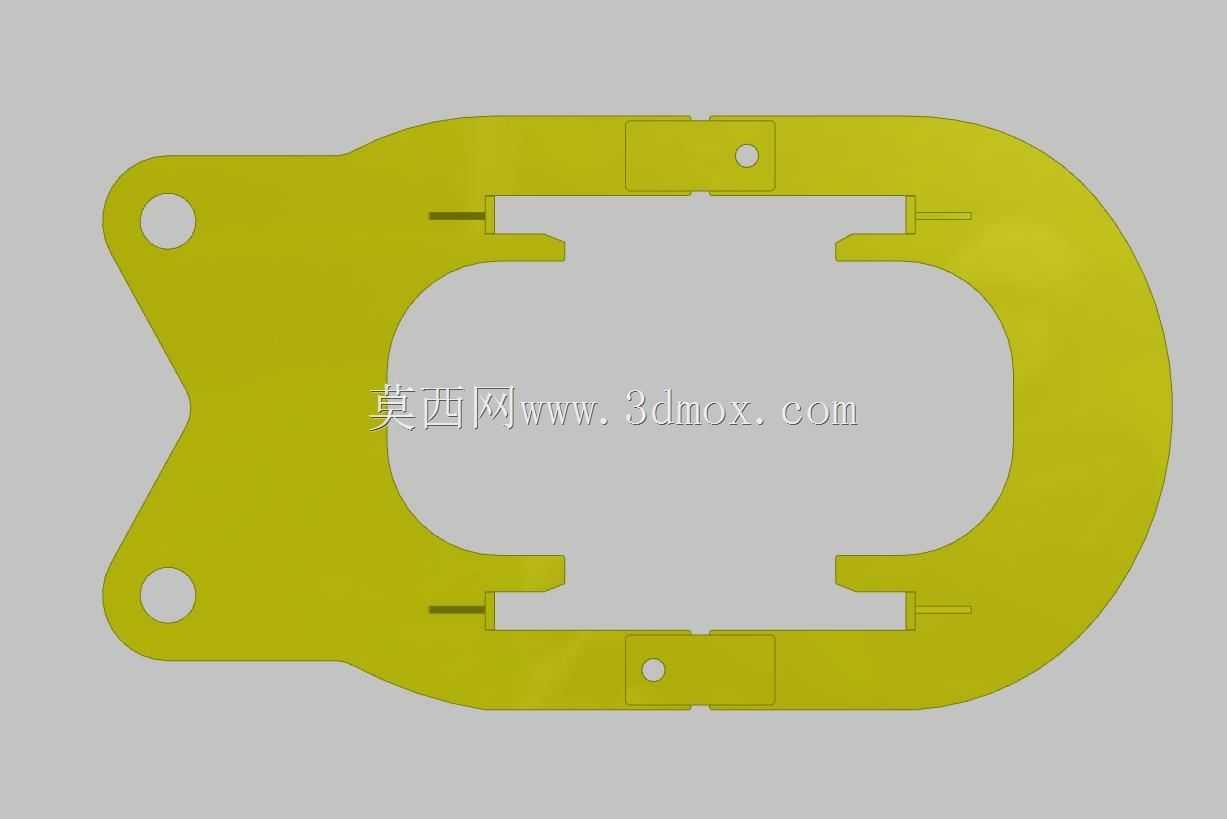

旋转过程中设置了三个机械锁止位,分别对应0度水平吊装、90度侧立浇注、180度翻转清砂三个常用作业姿态,锁止销采用弹簧顶推式结构,到位后自动卡入定位槽,无需人工额外插拔锁止件,避免高空作业的安全风险。吊点设计上,工装顶部设置了两个对称的板式吊耳,吊耳孔内径匹配车间通用的25吨卸扣规格,吊耳与主框架的连接采用全熔透坡口焊接,焊后整体进行去应力退火处理,消除焊接残余应力,避免长期重载吊装出现焊缝开裂问题。主框架的主体结构采用厚钢板拼焊而成,内部设置了纵横交错的加强筋板,筋板间距控制在280mm以内,保证框架在承受偏转载荷时的整体刚性,实测满载工况下框架的最大变形量不超过1.2mm,完全满足浇注作业的精度要求。安装边界方面,

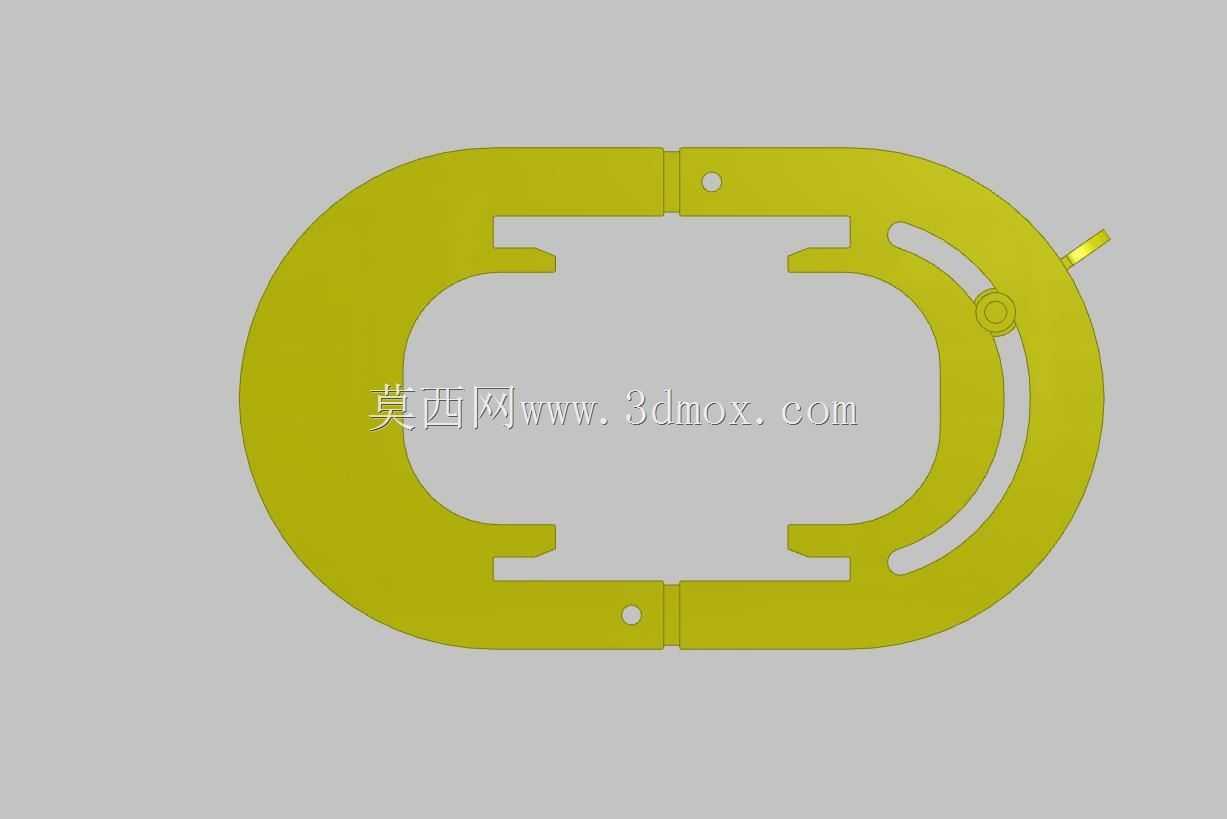

整套工装闭合状态下的最大宽度为1860mm,张开状态下最大夹持直径可达720mm,适配目前主流的重卡车桥、平衡轴壳体等多种回转类铸件的夹持需求,工装与起重机吊钩的连接距离预留了350mm的调节余量,可适配不同起升高度的车间作业环境。在实际浇注作业场景中,工装夹持铸件完成旋转后,浇注口可精准对准砂型的浇道位置,旋转过程的线速度控制在0.3r/min,避免铸件内部的铁水晃动溢出,同时抱臂的夹持力通过液压系统动态调节,针对不同壁厚的铸件可在0.5-2MPa区间调整夹持压力,既保证夹持稳固不打滑,也不会因压力过大导致薄壁铸件变形。从建模细节来看,所有铰接位置的配合公差都按照H8/f7的间隙配合设计,预留了充足的润滑脂加注通道,
日常维护时可通过预留的注油嘴直接向铰接铜套内部加注润滑脂,减少铰接面的干摩擦磨损,延长工装的整体使用寿命。整套结构的受力点都经过了有限元仿真校核,在1.5倍额定载荷的工况下,最大应力出现在吊耳与主框架的连接位置,应力值为186MPa,远低于Q355B材料的屈服强度,安全系数达到2.1,满足重型起重工装的设计规范要求。
