环形双向箭头状态指示标识立体造型

　　做工业设备人机交互界面相关结构设计时，这类环形双向箭头的立体标识常被用在传感器状态反馈模块的外观装饰与功能指示区域，不管是设备操作面板上的状态提示区，还是传感器配套的可视化交互终端界面，都能见到这类造型的应用。实际落地场景里，这类标识主要承担状态传递的作用，双向环形的箭头结构，能直观传递循环运行、待命就绪、流程往复的语义，操作人员不需要额外查阅说明手册，扫一眼标识就能快速判断当前设备模块处于待触发、循环运行的就绪状态，降低现场操作的认知成本。

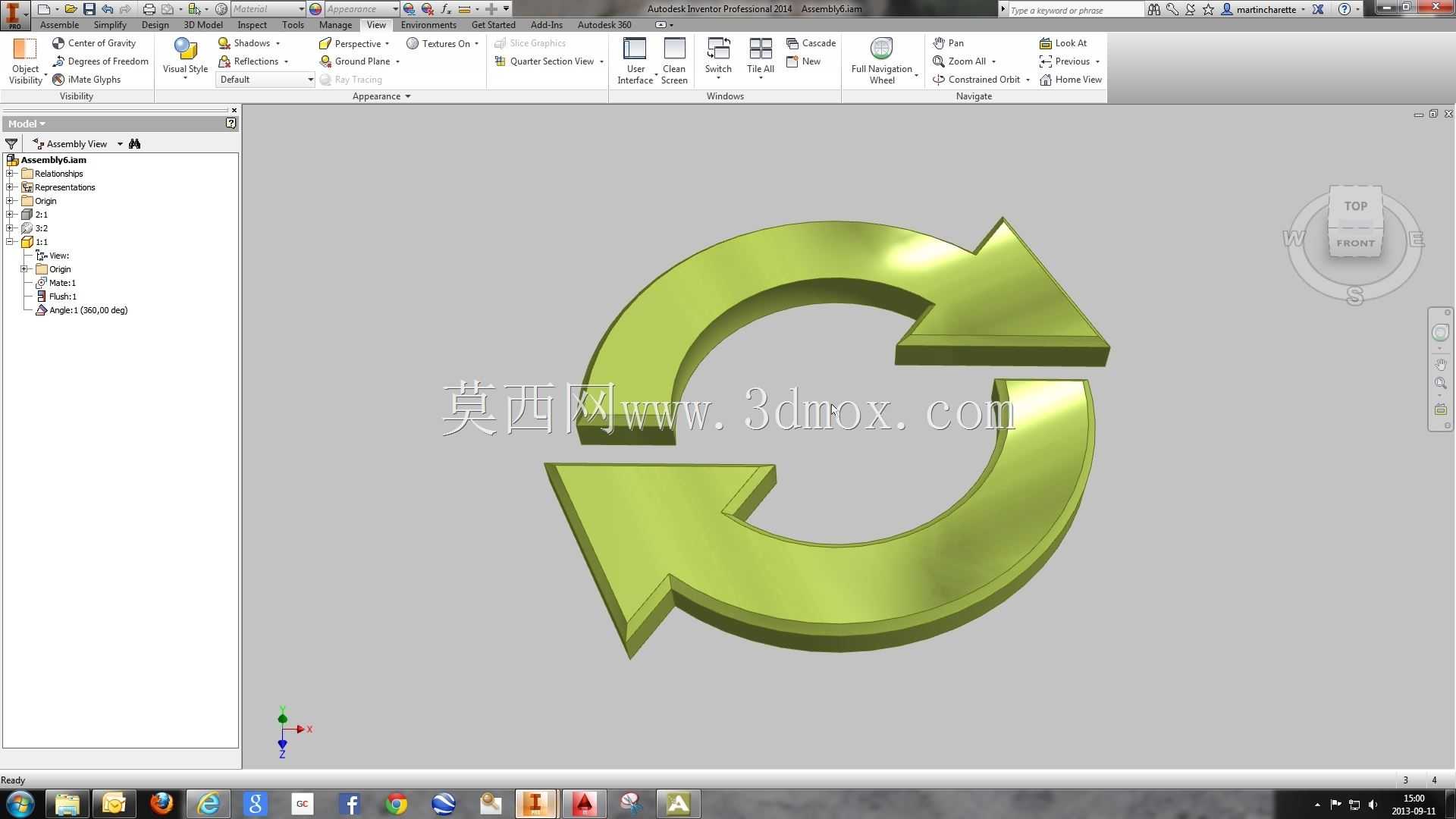

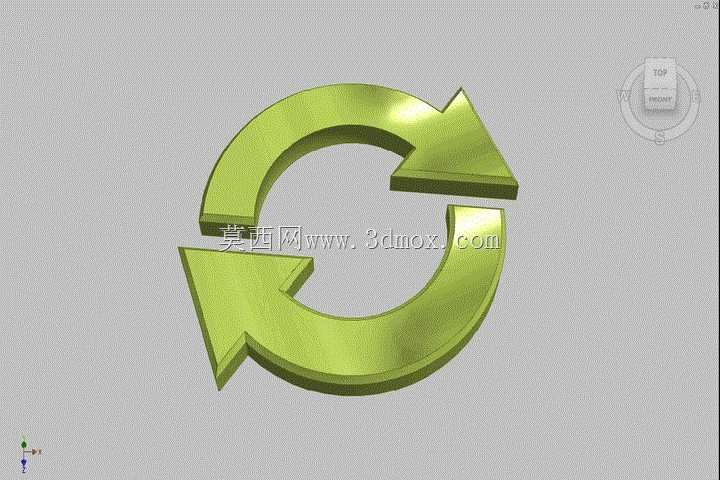

　　从设计逻辑来看，这个造型采用等宽的环形箭头带结构，两个箭头分别沿环形切线方向指向对侧，形成闭合的循环视觉路径，箭头的头部做了斜切收边处理，立体厚度均匀一致，边缘做了微小的倒角过渡，既避免尖锐棱边在注塑或者钣金加工时出现应力集中的问题，也能让标识在不同光照角度下形成自然的光影层次，提升视觉识别度。建模过程中需要先绘制环形的中心引导线，再沿引导线扫描生成等截面的箭头带主体，之后单独切除出箭头头部的斜切面，最后对所有棱边做R0.3左右的圆角处理，保证加工时的脱模顺畅度，不管是采用亚克力雕刻、金属蚀刻还是注塑成型的加工方式，这个造型的拔模角度都控制在1.5度以上，不会出现倒扣结构，适配常规的加工工艺要求。

　　安装边界方面，这个标识属于平面贴附类的造型，整体外轮廓为正圆形，厚度控制在3mm以内，背面可以预留背胶槽或者安装定位孔，贴附在设备面板、传感器外壳的平整区域时，不会和周边的按钮、接线端口产生干涉，环形内部的中空区域可以预留位置印制状态文字或者指示灯开孔，和周边的操作元件保持至少5mm的安全间距，避免操作时误触或者遮挡标识。实际选型搭配时，这类标识常和带状态指示灯的传感器配套使用，当传感器处于待命状态时，标识背后的指示灯可以透出柔光，强化状态提示效果，环形的造型不会遮挡指示灯的光线扩散，反而能通过立体的侧面反射光线，让提示效果在车间复杂光照环境下依然清晰可辨。

　　从功能适配性来说，这个造型没有多余的装饰结构，整体线条简洁流畅，表面可以做哑光或者金属质感的表面处理，适配工业设备沉稳的视觉风格，不会因为过于花哨的设计分散操作人员的注意力。在做设备整体的外观布局时，这类标识通常布置在操作面板的功能分区边界处，和启动、停止类的操作按钮保持视觉上的关联，操作人员触发操作前可以通过标识状态确认设备是否处于可操作的待命区间，避免在设备循环运行过程中误操作引发安全问题。建模时需要注意箭头两个头部的尺寸一致性，保证视觉上的平衡感，环形带的宽度占整体外圆直径的比例控制在1:4左右，既不会因为带身过窄导致识别度不足，也不会因为过宽显得笨重，适配不同尺寸的面板安装需求，小尺寸的版本可以用在手持检测类传感器的外壳上，大尺寸的版本可以布置在大型设备的主控面板区域，缩放过程中不会出现造型失真的问题。
