U型高扭矩面板锁扣结构设计

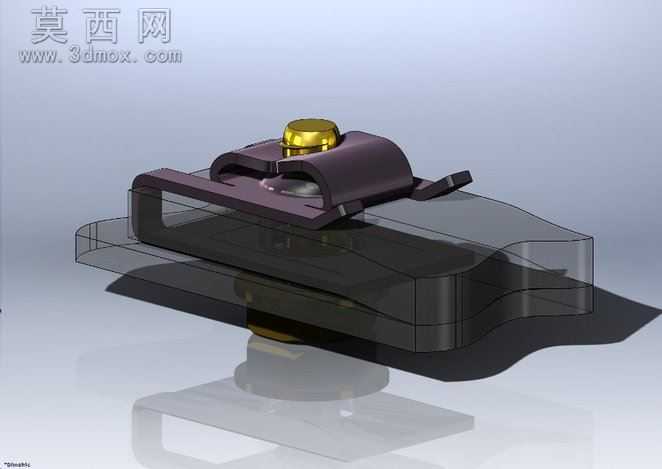

本作品为U型高扭矩面板锁扣的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先通过草图绘制勾勒锁扣的U型主体轮廓，针对高扭矩承载需求，对锁扣的弯折过渡区域做了圆角优化处理，避免应力集中导致的结构失效。建模过程中严格遵循五金冲压件的成型工艺逻辑，对锁扣的卡扣配合面、转轴安装位做了精确的尺寸约束，确保各部件装配间隙控制在合理公差范围内。渲染阶段采用哑光深灰金属材质模拟锁扣主体的冷轧钢基材，顶部旋钮部位使用亮面金色金属材质做区分，通过环境光遮蔽效果强化结构的立体感，透明基座部分采用半透明磨砂亚克力材质，还原实际装配场景中的面板安装状态。结构设计上，锁扣采用U型环抱式挤压锁紧结构，通过顶部旋钮的旋转动作驱动内部锁紧机构实现高扭矩锁合，下落式的锁舌设计无需额外的操作空间，能够在狭小的面板安装区域实现稳定的锁紧效果，锁紧状态下可承受较大的横向与纵向拉扯力，适配各类需要频繁开合的设备面板、检修舱门等场景。设计思路围绕紧凑化、高可靠性的核心需求展开，在保证锁紧扭矩达标的前提下尽可能压缩锁扣整体的安装占用空间，外露部件做了圆弧倒角处理避免尖锐棱角带来的安全隐患，整体结构无冗余部件，便于后续的冲压成型生产与组装作业，各配合部位的尺寸经过反复校验，确保批量生产时的装配一致性，同时兼顾了外观的简洁协调性，能够适配不同风格的设备外观设计需求。
