铣床专用键槽加工虎钳结构设计

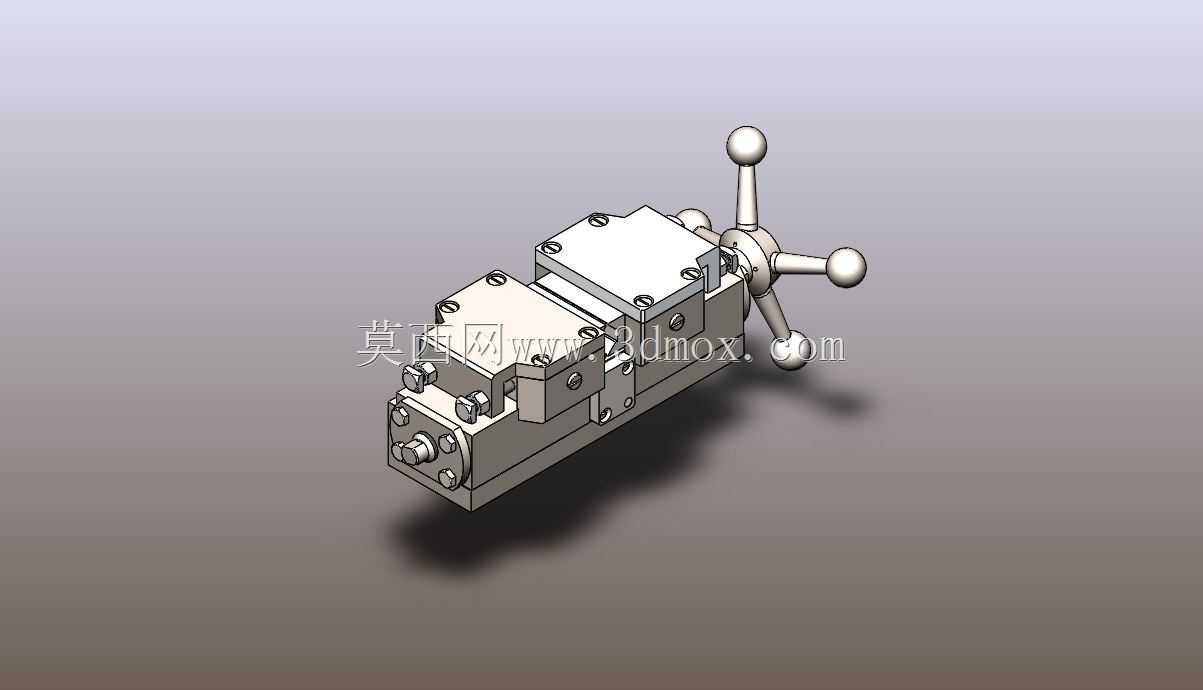

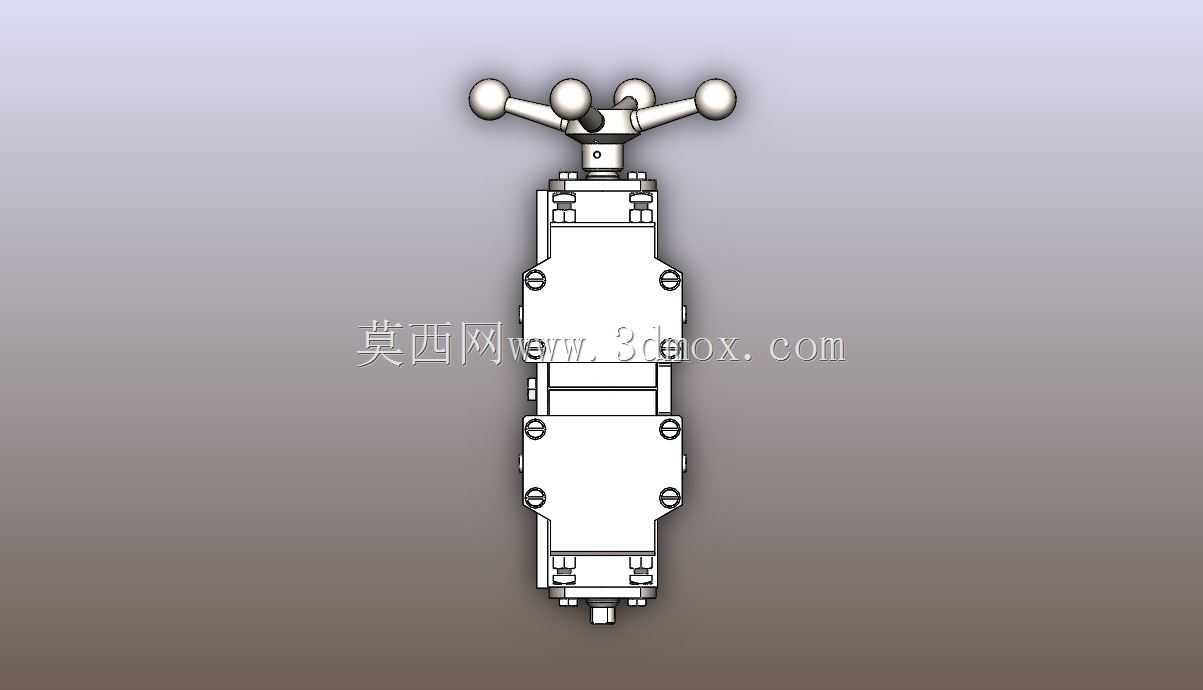

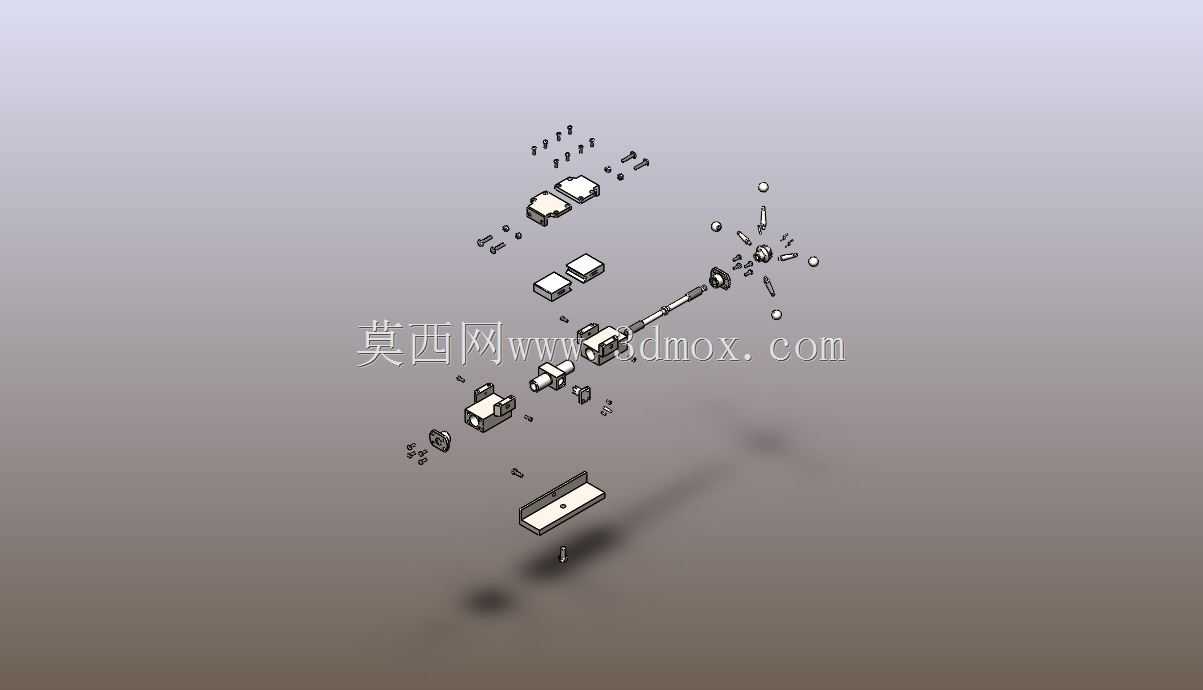

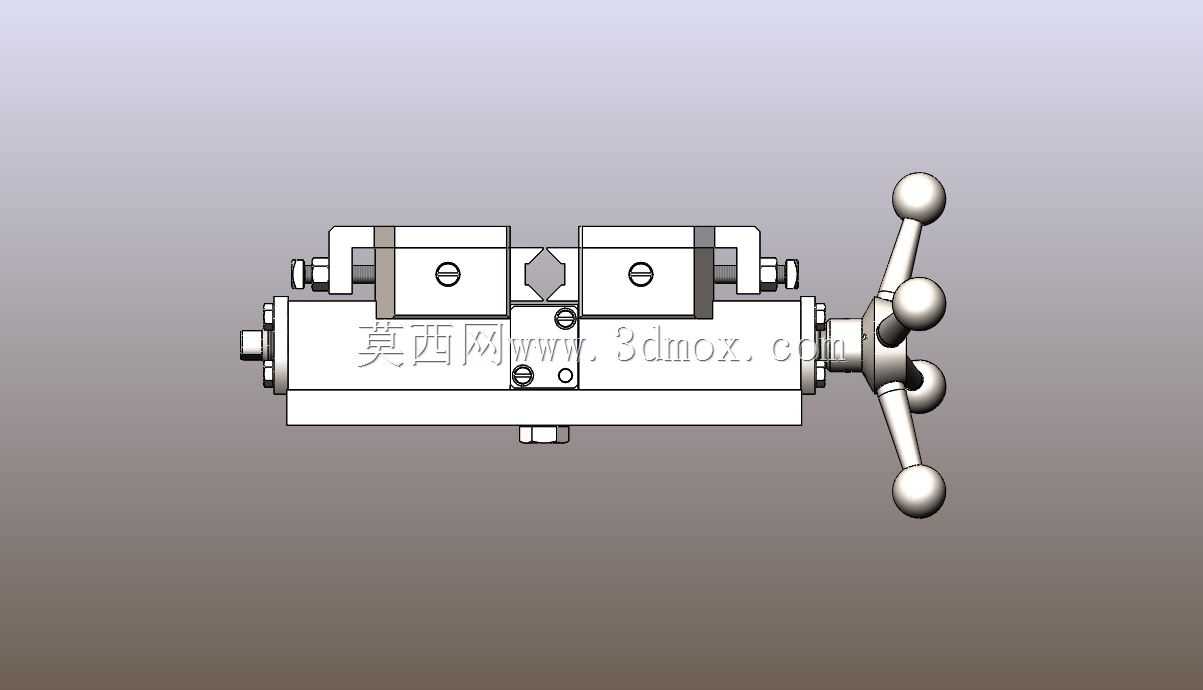

　　在常规轴类、套类零件的键槽铣削工序里，通用平口钳往往存在装夹定位偏差、工件同轴度难保证、夹紧力分布不均导致加工振纹的问题，这款专用铣削虎钳正是针对键槽铣削的特定工况开发的工装夹具，从结构根源上适配键槽加工的装夹需求。不同于通用虎钳的宽范围适配设计，这款虎钳的钳口做了适配轴类零件的V型定位结构，两个对称布置的活动钳块配合固定定位座，能在装夹时自动找正圆柱类工件的中心轴线，不需要操作人员反复打表找正，能大幅缩短单件装夹的辅助时间，尤其适合中小批量轴类零件键槽加工的流水线工位使用。从结构组成来看，整套虎钳采用模块化拆分设计，包含固定钳座、左右对称的活动钳口组件、梯形丝杠传动副、导向压块、锁紧限位块、紧固螺栓组几个核心部分，

　　所有活动部件都设计了防尘挡边，能阻挡铣削过程中产生的铁屑进入传动配合面，避免丝杠卡滞、导向面磨损过快的问题，适配车间多铸铁、钢件铣削的恶劣加工环境。设计过程中优先考虑了装夹刚性的需求，钳座主体采用加厚的铸铁基体，安装底面做了精加工定位槽，能直接和铣床工作台的T型槽配合定位，安装时只需要用两个T型螺栓锁紧即可完成固定，不需要额外做找平工序，安装边界完全适配常规立式铣床的工作台T型槽间距，不需要对现有工作台做任何改造就能直接投入使用。钳口的夹紧行程做了针对性优化，覆盖了常规直径范围的轴类零件装夹需求，夹紧力通过梯形丝杠的螺距设计实现线性调节，操作人员可以根据工件的材质、壁厚调整夹紧力度，避免薄壁套类零件装夹变形导致键槽对称度超差。

　　导向部分采用矩形导轨配合结构，相比普通平口钳的燕尾导轨，矩形导轨的承载能力更强，在承受铣削过程中的径向切削力时不会出现钳口抬升的问题，能保证键槽深度方向的尺寸稳定性，长时间批量加工也不会出现尺寸漂移。整套结构的所有易损件都设计成可更换形式，钳口的V型定位块采用可拆卸的硬质合金镶片，磨损后只需要更换镶片就能恢复定位精度，不需要更换整个钳体，能降低车间的工装维护成本。在实际加工场景中，这款虎钳除了能完成普通平键槽的铣削装夹，还能适配半圆键槽、端面键槽的加工装夹需求，配合分度头使用时还能完成等分键槽的加工，不需要二次装夹找正，能有效减少多次装夹带来的累积误差。不同于通用夹具需要搭配多种垫块、压块才能完成异形轴的装夹，

　　这款虎钳的钳口预留了辅助定位孔，可以根据加工需求加装定制的定位挡销，适配带台阶、带扁位的特殊轴类零件装夹，拓展了工装的适用范围。传动丝杠的端部设计了四方头，可以配合普通棘轮扳手快速夹紧松开工件，相比传统的圆手柄操作，更适合狭小工位的快速操作，操作人员在装卸工件时不需要大幅度转动手臂，能降低重复操作的劳动强度。钳体的排屑方向做了专门设计，钳座内部预留了排屑斜面，铣削过程中落入钳体的铁屑会顺着斜面从钳体两端的排屑口排出，不会在钳体内部堆积，日常维护只需要用压缩空气吹扫即可，不需要频繁拆解清理。整套结构的配合公差按照工装夹具的最高精度等级设计，固定钳座的导向面和安装底面的垂直度控制在0.01mm以内，活动钳口的定位V型面和导向面的对称度控制在0.008mm以内，能保证装夹后工件的轴线和铣床X轴进给方向的平行度满足键槽加工的精度要求，加工出的键槽对称度可以稳定达到IT7级精度要求，不需要后续的钳工修配工序。
