GOST标准1型外螺纹连接润滑脂注油嘴

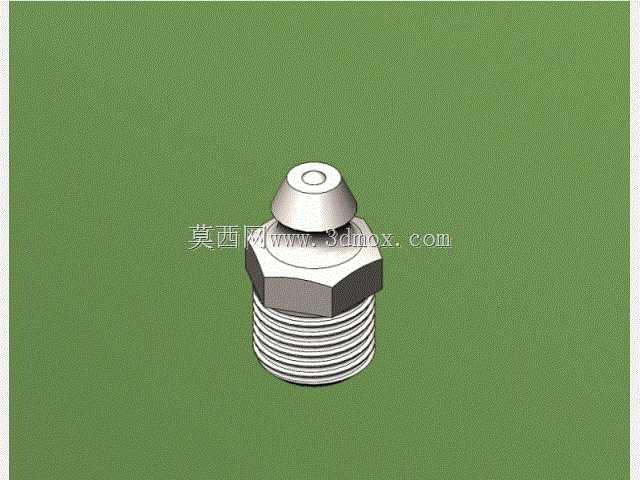

　　在各类工业设备的润滑系统设计中，注油嘴是承担润滑脂加注对接功能的核心小尺寸连接件，这类零件广泛分布在机床导轨副、工程机械铰接点、农业机械传动轴承座、输送线辊筒轴端等需要定期补充润滑脂的位置，日常运维时操作人员通过黄油枪与注油嘴对接，即可将润滑脂精准注入摩擦副间隙，避免干磨造成的零件过早磨损。这款符合GOST 19853-74标准的1型润滑脂嘴，采用外螺纹安装结构，整体分为三个功能段：底部为外螺纹连接段，中部为六角拧动受力段，顶部为注油对接锥头段。底部外螺纹段的尺寸严格遵循对应标准的公称直径与螺距要求，安装时可直接拧入设备预设的内螺纹安装孔，安装边界需保证螺纹拧入深度符合设计要求，

　　螺纹配合面可根据使用场景选择缠绕聚四氟乙烯生料带或涂抹密封胶，避免润滑脂从螺纹缝隙渗漏，同时阻挡外部粉尘、切削液、泥水等杂质从安装位置进入设备润滑腔。中部的六角结构是专门为扳手拧动设计的受力部位，对边尺寸符合标准紧固件的对应规格，安装时可使用普通开口扳手或套筒扳手施加拧紧力矩，力矩值需匹配螺纹规格与安装基体材质，避免在铝制、铸铁类脆性基体上拧入时造成螺纹滑牙或基体开裂，六角段与上下两段的过渡位置采用圆角处理，减少应力集中，避免安装拧动时出现棱角崩裂的问题。顶部的锥头结构是与黄油枪注油头对接的部位，锥面角度经过精准设计，可与标准黄油枪的凹型对接头形成可靠的密封贴合，加注润滑脂时在黄油枪的压力作用下，锥面贴合处不会出现润滑脂侧漏，

　　保证加注压力能够将润滑脂输送到摩擦副的最远端；锥头顶端的中心油孔为润滑脂的流通通道，孔径大小经过匹配设计，既可以保证润滑脂顺利通过，又能在非加注状态下依靠内部的单向阀结构阻挡内部润滑脂外溢，同时避免外部杂质顺着油孔进入润滑通道。这套模型在同一个文件内整合了四个同标准不同规格的配置，可通过参数切换快速调用对应公称直径、不同长度的型号，适配不同安装空间的设备需求，比如在安装空间局促的小型精密设备上，可选择总长度更短的规格，避免注油嘴突出过多被周边零件磕碰损坏；在壁厚较大的重型设备壳体上，可选择螺纹段更长的规格，保证足够的螺纹啮合长度，提升连接可靠性。从实际选型角度看，这类标准注油嘴的选型首先要匹配安装位置的内螺纹规格，

　　其次要核算安装后注油嘴突出基体的高度是否在周边零件的运动包络之外，避免设备运行过程中运动部件刮碰注油嘴造成断裂；还要根据设备的使用环境选择对应的表面处理方式，在潮湿、有腐蚀介质的场景下，可选用镀镍或不锈钢材质的同规格油嘴，而普通室内干燥工况下，镀锌处理的油嘴即可满足防锈需求。在三维建模过程中，这类标准件的建模需要重点保证螺纹尺寸、六角对边尺寸、顶部锥面角度的准确性，因为这些尺寸直接影响后续的装配干涉检查、安装工艺模拟的准确性，如果模型尺寸存在偏差，很可能在实际装配时出现扳手无法卡入六角段、黄油枪无法与锥头对接密封、螺纹无法正常拧入等问题，给现场装配造成不必要的返工。很多设计人员在做设备润滑系统设计时，容易忽略注油嘴的安装位置朝向，建模时如果随意放置注油嘴的角度，很可能导致实际运维时黄油枪无法顺利对接，因此在装配这类零件时，需要将注油嘴的锥头朝向调整到方便操作人员手持黄油枪操作的角度，同时避开设备的遮挡结构，保证后续日常润滑维护的操作便利性。
