钢琴传动结构用弹钢琴轮三维设计

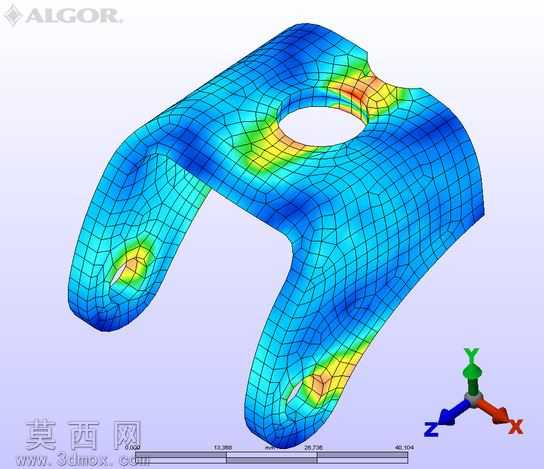

本作品为钢琴击弦机系统配套的钢琴轮三维模型，建模阶段采用参数化特征建模方式构建整体轮廓，先通过草绘绘制零件的对称截面轮廓，利用拉伸、折弯命令生成基础钣金基体，再对基体边缘做圆角过渡处理，避免应力集中问题。模型中部开设的圆形安装孔采用同轴度约束设计，保证后续装配时与转轴的配合精度，两端的异形卡槽结构通过切除拉伸命令生成，卡槽内壁做0.2mm的拔模斜度处理，适配钢琴内部联动杆的卡接安装需求。模型完成基础结构建模后，导入有限元分析模块做静力学仿真，对零件施加钢琴击弦动作下的周期性载荷，仿真结果通过彩色云图直观呈现应力分布状态，蓝色区域为低应力区，黄色、红色区域为应力集中区域，可清晰看到折弯处、卡槽边缘的应力数值，为后续结构优化提供数据支撑。材质设定选用钢琴五金件常用的弹簧钢材质，赋予模型金属哑光质感，渲染阶段添加环境光与定向光源，突出零件的曲面折弯形态与网格划分细节，坐标系标识清晰展示模型的空间朝向，方便后续工程图导出与加工生产参考。整体设计严格遵循钢琴内部传动结构的尺寸规范，兼顾零件的结构强度与装配适配性，折弯弧度经过反复调整，既保证传动过程中的弹性形变需求，又避免长期往复运动下出现金属疲劳断裂问题，模型结构完整无破面，可直接用于后续的工程分析、装配模拟与加工生产环节。
