寒区离网供电氢燃料电池替换装置

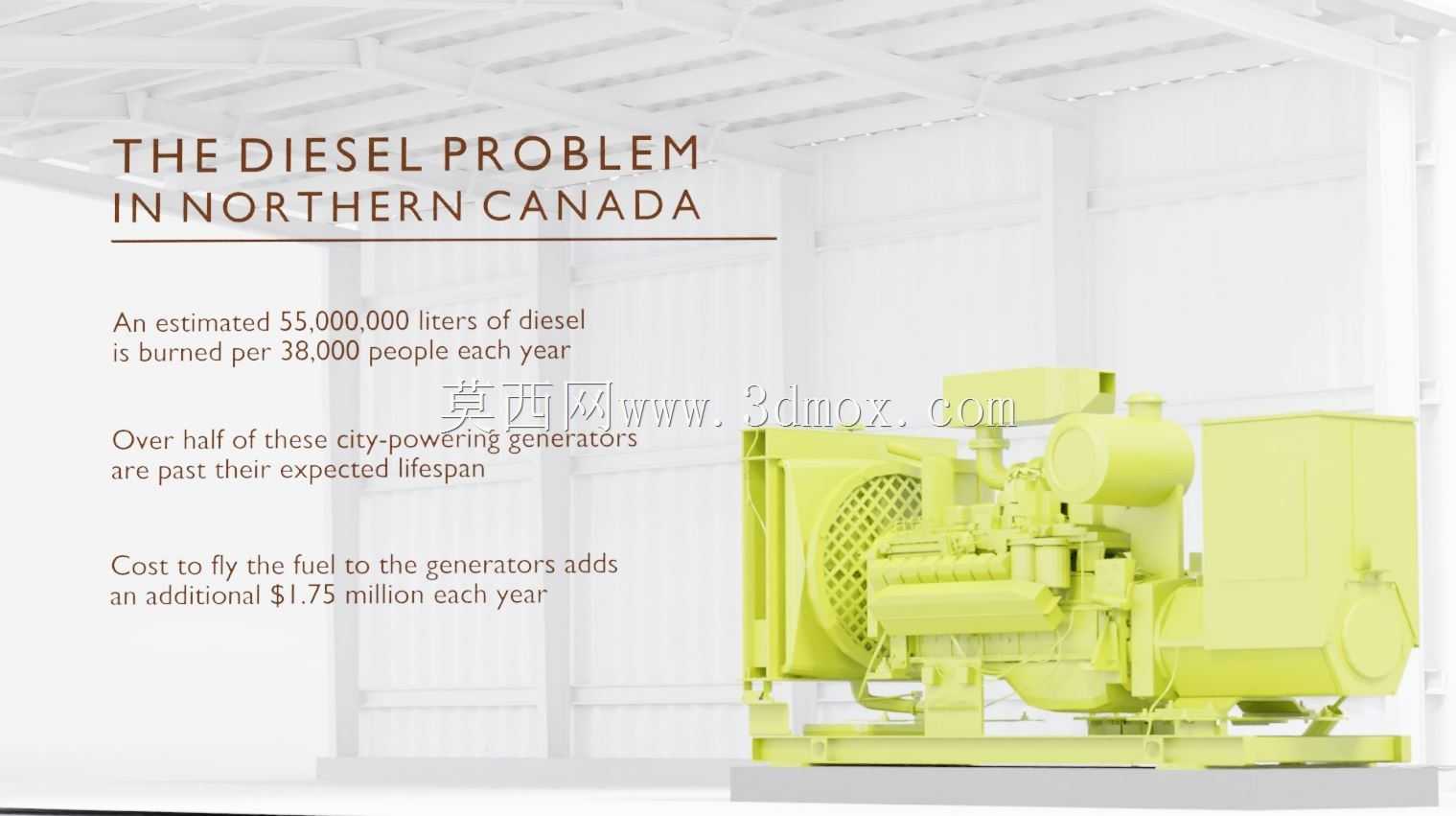

　　这套装置的核心设计出发点，是针对高纬度寒区偏远定居点、野外作业站点长期依赖柴油供电的痛点，解决传统柴油机组超期服役、燃料运输成本高、运维风险大的实际问题。在加拿大北部这类广袤的离网区域，零散分布的小型社区、科考站点、工矿值守点常年靠柴油发电机供电，不少机组运行年限远超设计寿命，故障停机风险逐年升高，加上柴油需要通过空运、冰路运输的方式补给，燃料成本是南部人口密集区的数倍，一旦遭遇极端天气阻断运输通道，供电中断会直接威胁站点人员的生存与设备运行安全。

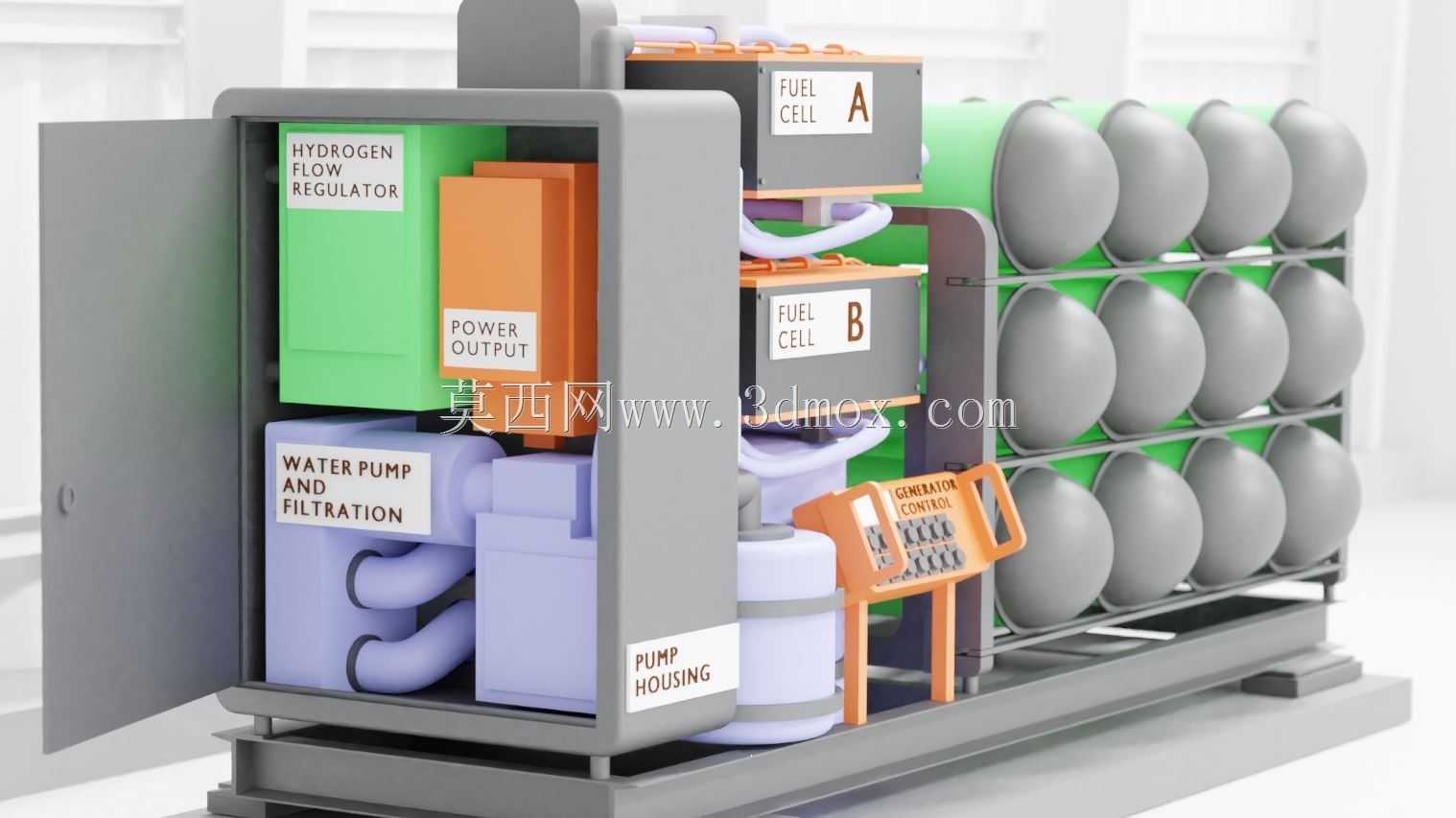

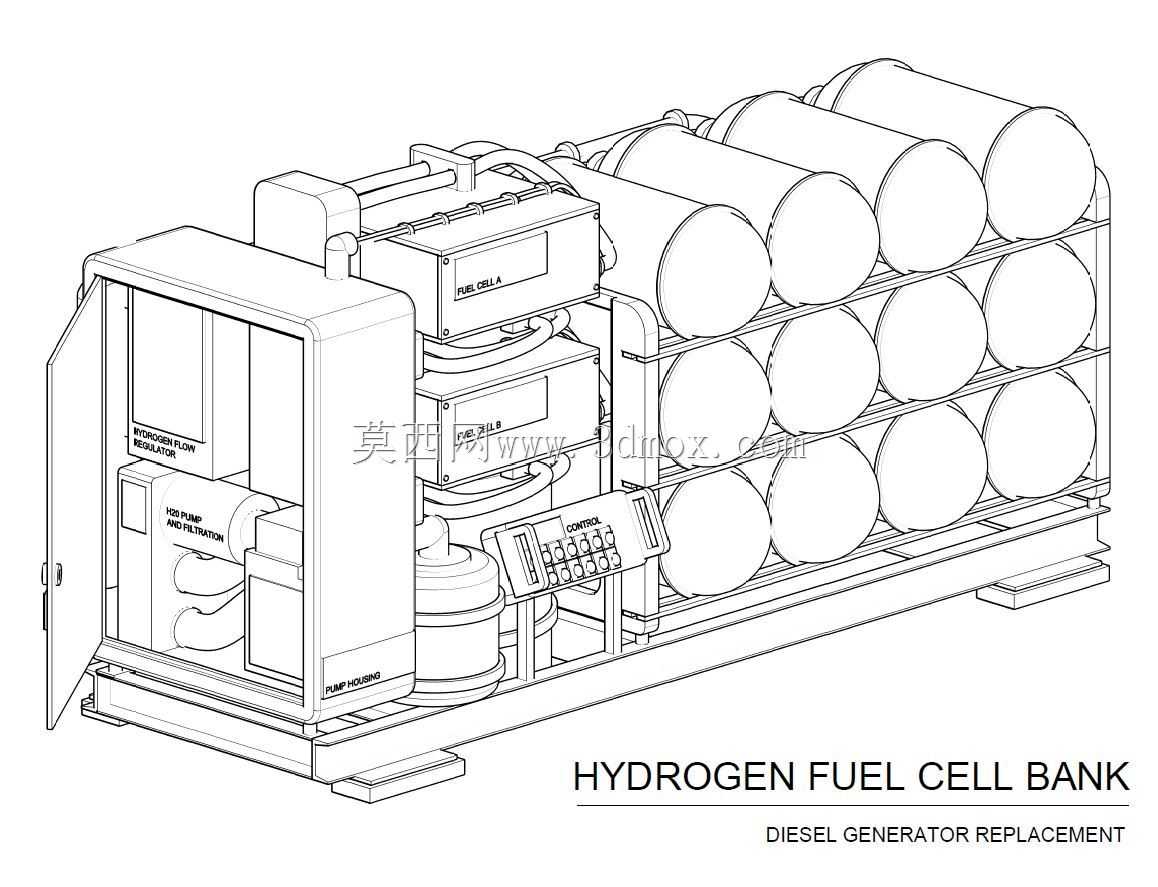

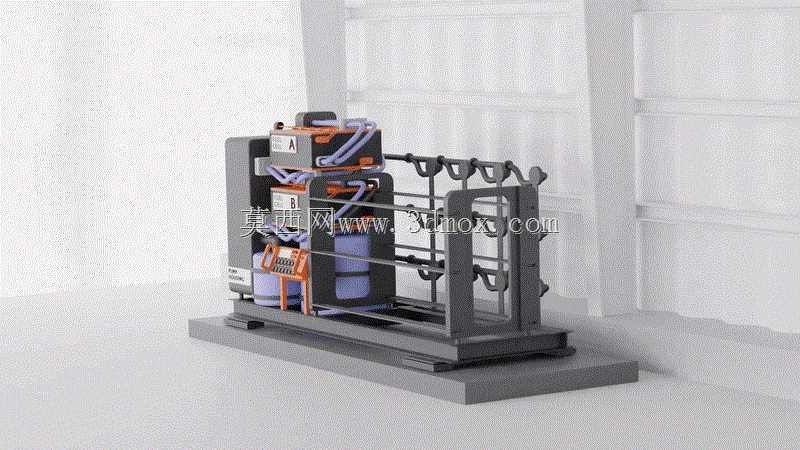

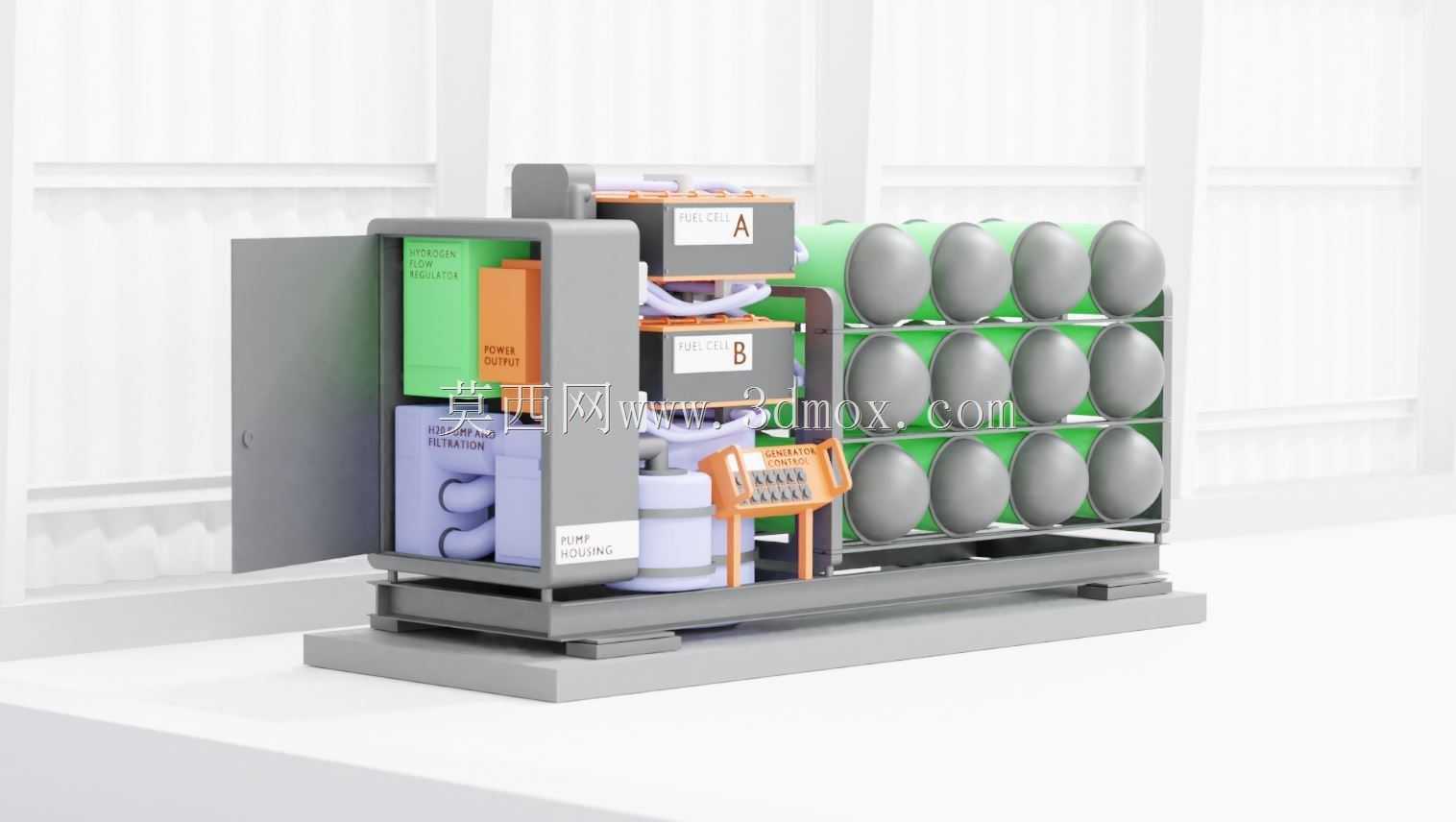

　　从结构布局来看，整套装置采用撬装式集成框架设计，所有功能模块都固定在统一的钢制焊接底座上，底座预留了标准叉车孔与吊装吊点，不需要额外做复杂的混凝土基础，现场只需要平整硬化地面，完成管线对接就能投入使用，适配寒区野外站点施工窗口期短、大型吊装设备难以进场的作业条件。框架主体采用型钢焊接成型，做了三层防腐耐低温涂层处理，能应对-40℃到45℃的环境温度波动，不会因为低温出现焊缝脆裂、涂层脱落的问题。框架分层布置功能模块：下层预留储氢单元安装位，可适配高压气态储氢瓶组或者金属氢化物储氢装置，储氢单元和发电单元之间设置了防火隔热隔板，同时预留了泄漏检测传感器的安装走线槽，一旦检测到氢气浓度超标，会自动切断储氢端供气阀门，同时启动框架顶部的防爆排风装置，避免可燃气体积聚。

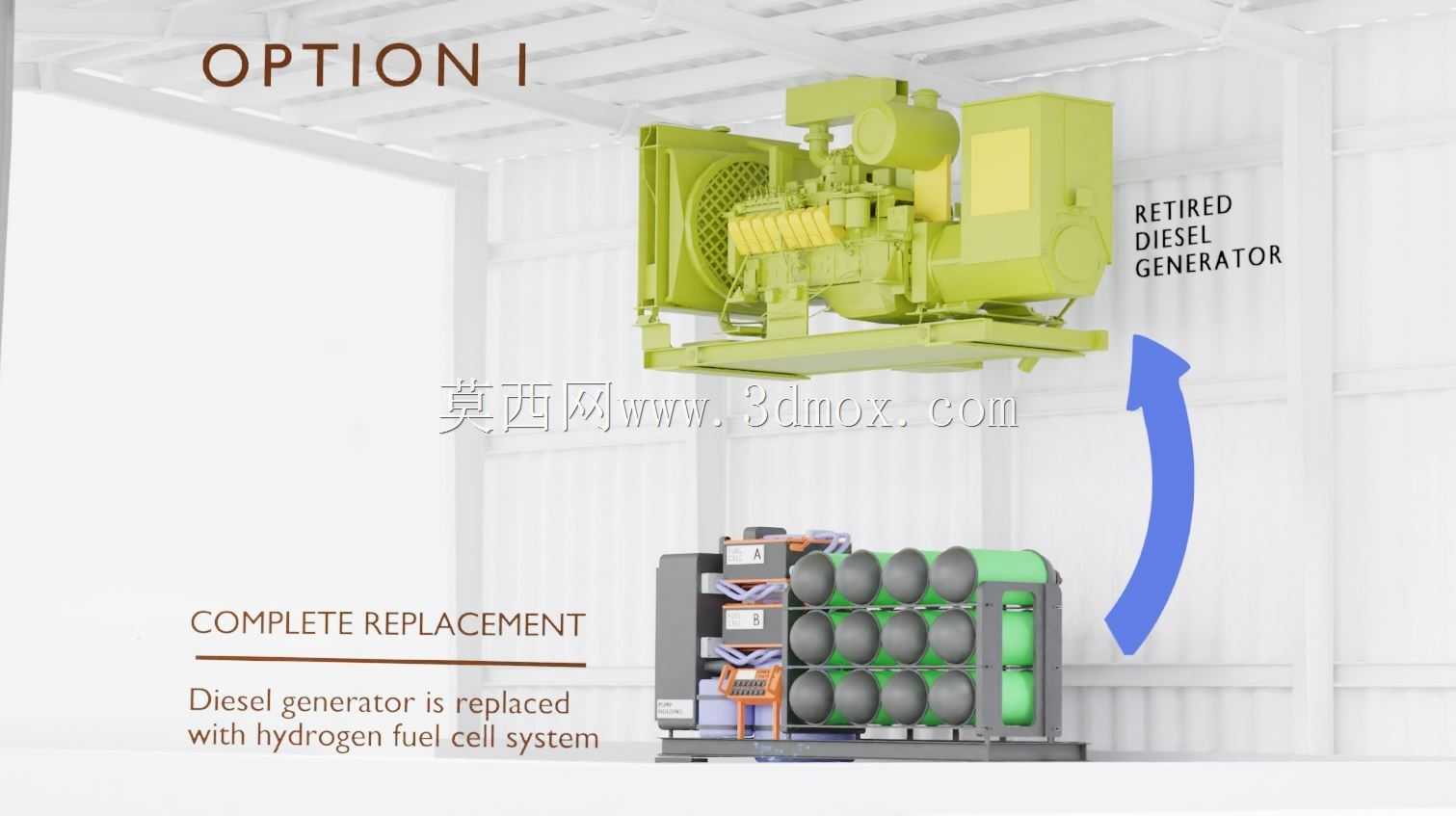

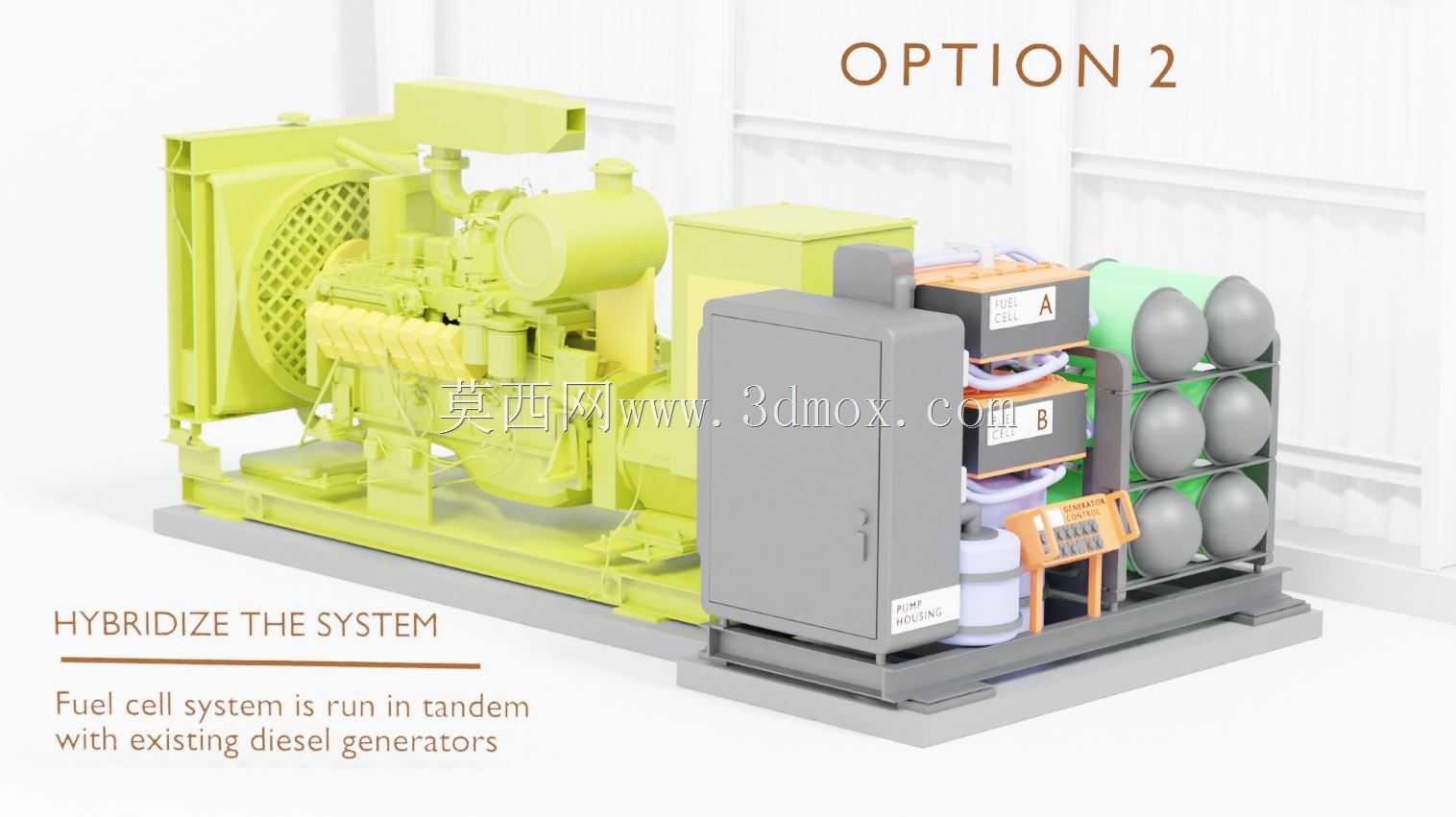

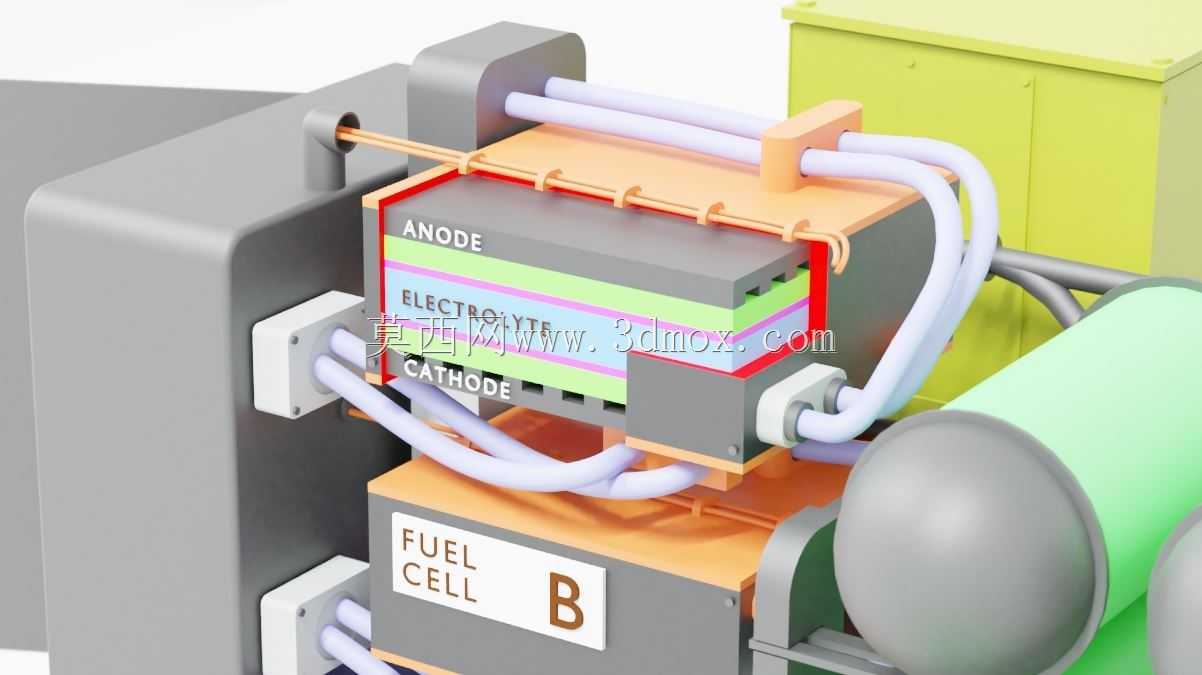

　　中层是燃料电池电堆与功率调节模块的安装位，电堆采用模块化快装结构，单组电堆可以独立拆装更换，不需要整体吊装整套设备，后期运维时只需要备用少量电堆模块，就能在现场完成故障更换，不需要把整套设备运回南部厂区维修，大幅降低寒区运维的物流成本。功率调节模块集成了DC-AC逆变、稳压输出、并网切换功能，既可以独立离网输出稳定的工频交流电，直接对接站点原有供电线路，替换原有柴油发电机的供电接口，也可以和站点现存的柴油机组、光伏储能系统组成混合供电系统，在氢能补给不足的时候自动切换到原有供电模式，不会出现供电中断的情况。

　　上层布置控制单元与辅助系统，包括散热模块、空气过滤单元、低温启动预热装置。寒区低温环境下，燃料电池启动前需要先通过预热装置把电堆温度提升到最佳工作区间，这套预热装置采用电加热与余热回收结合的方式，正常运行时会回收电堆产生的废热来维持装置内部温度，同时可以把多余的余热导出，给站点室内供暖，进一步提升能源利用效率，减少额外供暖的燃料消耗。空气过滤单元针对寒区多沙尘、冬季有吹雪的环境做了三级过滤设计，初级过滤拦截大颗粒沙尘与雪粒，中级过滤去除细颗粒物，高级过滤去除空气中的杂质与有害成分，避免杂质进入电堆影响质子交换膜的使用寿命。

　　在安装边界上，整套装置的外部接口全部采用标准化快接设计，供电接口和常规柴油发电机的输出接口尺寸、电气参数完全匹配，不需要改造站点原有配电柜与线路，氢气输入接口采用通用的工业级快插接头，适配标准储氢瓶组的连接规格，排气口设置在装置顶部，排放的只有反应生成的纯净水与少量废气，不会像柴油机组那样产生油烟与噪声污染，安装时不需要额外设置长距离排烟管道，也不需要做专门的降噪处理，装置运行时的噪声低于60分贝，不会对站点周边的人员生活、野生动物活动造成干扰。

　　从实际应用场景来看，这套装置除了适配寒区偏远定居点的供电改造，还可以用在野外临时作业营地、应急救灾供电点、离网通讯基站备用电源等场景，相比传统柴油发电机，它不需要频繁补给燃料，储氢瓶组可以一次性储存长时间运行所需的能源，运行过程中没有高温明火点，火灾风险远低于柴油机组，也不需要频繁更换机油、滤芯等耗材，运维工作量只有同功率柴油机组的五分之一左右。设计过程中还充分考虑了运输兼容性，整套装置的外廓尺寸符合标准集装箱的内部装载要求，可以通过标准集装箱运输，也可以直接固定在平板卡车、雪橇底盘上，做成移动供电站，满足野外流动作业的供电需求。在混合供电模式下，这套装置可以作为基荷电源持续稳定供电，原有柴油发电机只作为备用应急电源，平时处于停机待命状态，只有在氢能耗尽、极端低温导致燃料电池输出功率下降的时候才启动，能减少90%以上的柴油消耗，大幅降低燃料运输的频次与成本，同时减少碳排放，适配寒区脆弱生态环境的保护要求。
