适配LS16340锂电池的3D打印充电座结构

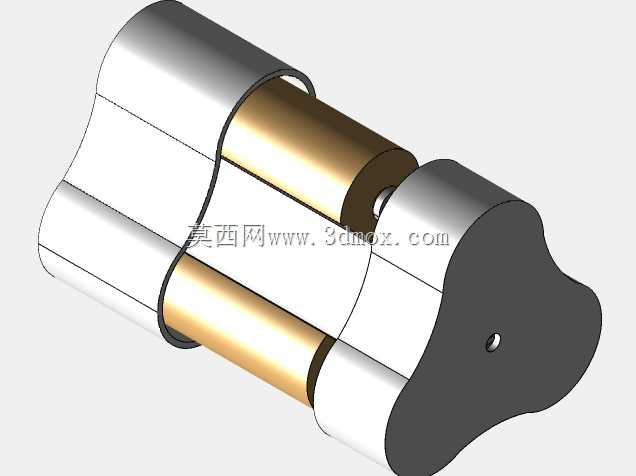

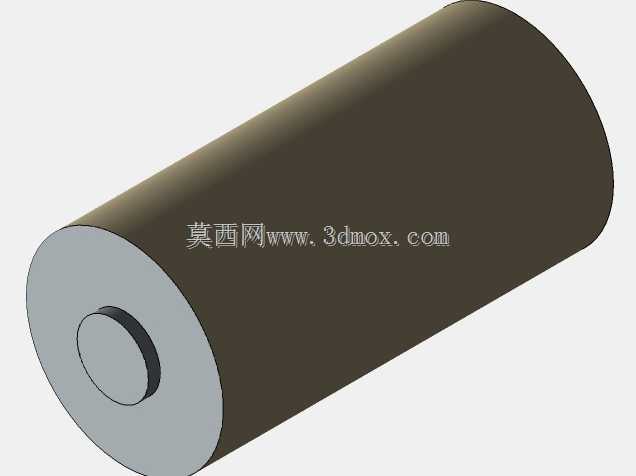

　　在小型便携电子设备、户外传感节点、微型检测仪器的日常运维场景里，圆柱型锂离子电池的补能与收纳一直是容易被忽略的细节痛点，LS16340作为直径16mm、长度34mm的小规格圆柱锂电，常被用在强光手电笔、微型气体传感器、便携测温仪这类手持或嵌入式小型设备中，零散的电池存放容易出现电极短路、触点氧化的问题，临时找充电适配座又经常出现尺寸不匹配、接触不良的情况，这款可打印的电池架兼充电座，就是针对这类小规格圆柱锂电的日常使用需求做的一体化结构设计。从结构布局来看，整体采用三槽并列的排布方式，单节电池的容纳腔严格匹配LS16340的外形公差，腔体内壁做了0.2mm的间隙预留，既可以保证3D打印成型后电池能顺畅取放，

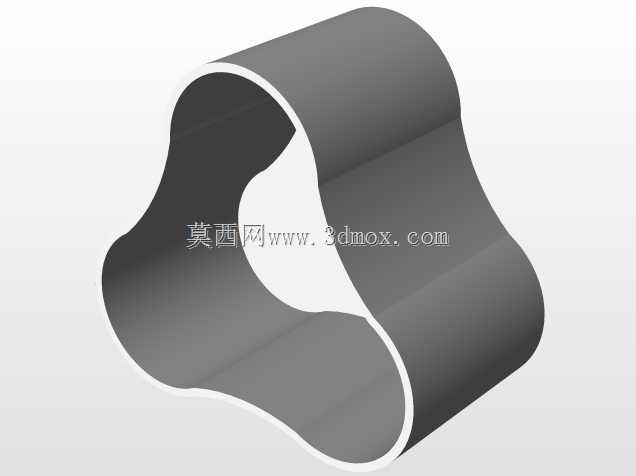

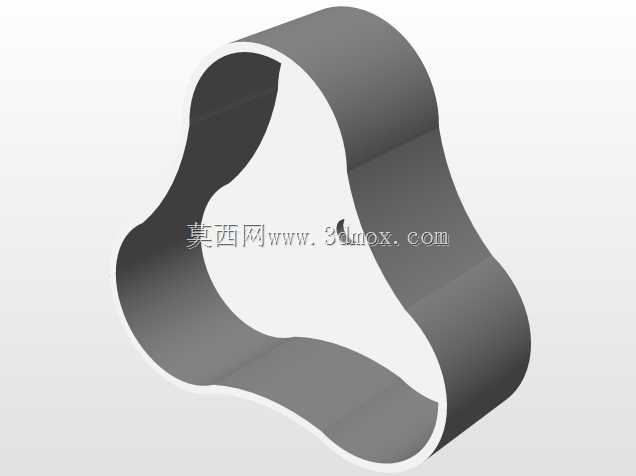

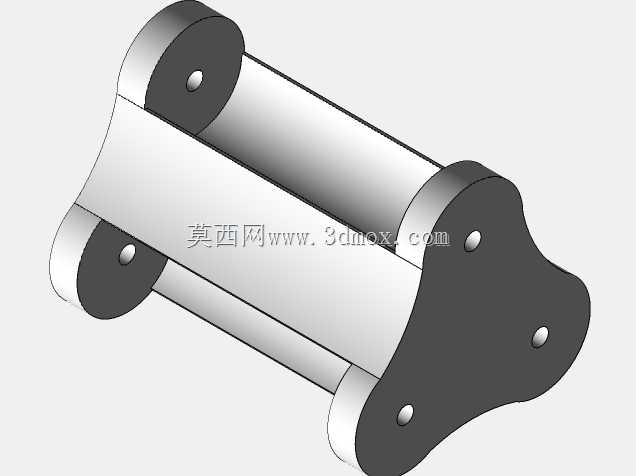

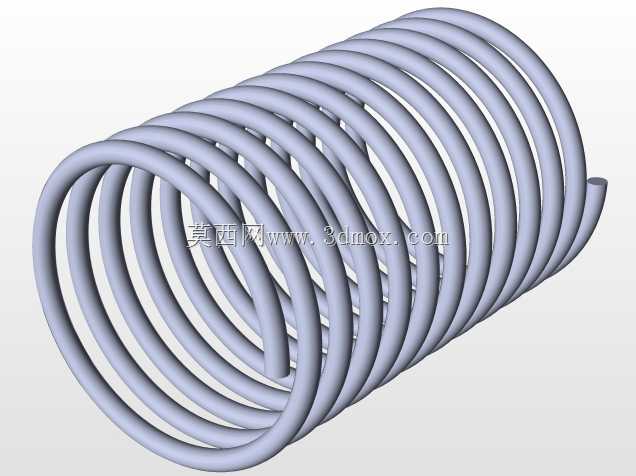

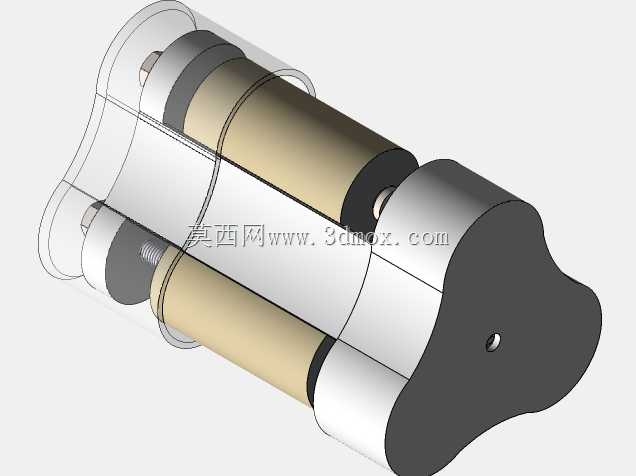

　　又不会因为间隙过大导致电池晃动、电极接触偏移。腔体两端的电极接触位做了沉台设计，用来嵌入标准的圆柱电池弹片，沉台深度匹配常用磷铜弹片的厚度，安装后弹片触点刚好对准电池正负极的中心位置，避免接触偏位导致的充电发热问题。端部的异形端盖采用三瓣圆弧过渡的造型，刚好贴合三个圆柱电池围成的外轮廓，没有多余的外凸结构，端盖中心预留了M2的固定螺丝孔，用来锁紧两端的端盖与中间的电池容纳架，装配后整体结构紧凑，放在工作台或者工具包内不会占用过多空间。考虑到3D打印的工艺特性，整个结构没有设计大角度的悬空面，所有侧壁的拔模斜度控制在1度以内，不需要额外添加支撑结构就能完成FDM工艺的打印，普通PLA或者PETG耗材都可以满足使用强度要求，

　　打印完成后只需要清理少量毛边就能装入弹片使用。在实际使用场景中，这个结构既可以作为多节LS16340电池的收纳架，把零散的电池规整存放，避免金属物件接触电池电极造成短路风险，也可以在端盖内部预留的走线槽内布置充电管理电路，直接做成一体式的多槽充电器，给存放的电池同时补能。安装边界方面，整体最大外径控制在36mm以内，总长度和LS16340电池长度匹配，加上两端弹片的压缩行程后总长度不超过38mm，不管是嵌入到小型设备的电池仓内作为内置电池架，还是单独作为桌面充电座使用，都不会出现尺寸干涉的问题。腔体之间的分隔壁厚设置为1.5mm，既可以保证单节电池之间的绝缘隔离，又能在电池出现异常鼓包时提供足够的结构支撑，避免相邻电池受到挤压。

　　电极接触位的周边做了绝缘挡边，防止弹片移位后接触到相邻腔体的电池外壳，降低短路风险。走线槽的宽度设置为3mm，足够容纳24AWG的充电导线，槽口做了倒角处理，避免装配时刮破导线绝缘层。和市面上常见的通用圆柱电池充电座不同，这个结构专门针对LS16340的尺寸做了适配，没有多余的调节结构，整体刚性更好，反复取放电池也不会出现结构松动的问题，对于经常使用该规格电池的电子维修、传感设备调试人员来说，不管是自行打印使用，还是基于这个结构修改适配其他规格的圆柱电池，都能省去从零开始建模的时间，直接调整腔体直径和长度参数就能快速衍生出适配18650、14500等其他圆柱锂电的同类结构。在结构细节上，电池容纳腔的内壁做了0.1mm深度的竖向导气槽，打印完成后清理腔体内部的残留耗材时，空气可以顺着导气槽流通，不会因为腔体内外气压差导致电池取放卡顿，端盖和主体的配合位做了定位止口，装配时不需要额外对齐就能快速找准安装位置，螺丝孔位周边做了1mm厚度的加强凸台，多次拆装螺丝也不会出现柱位开裂的问题。
