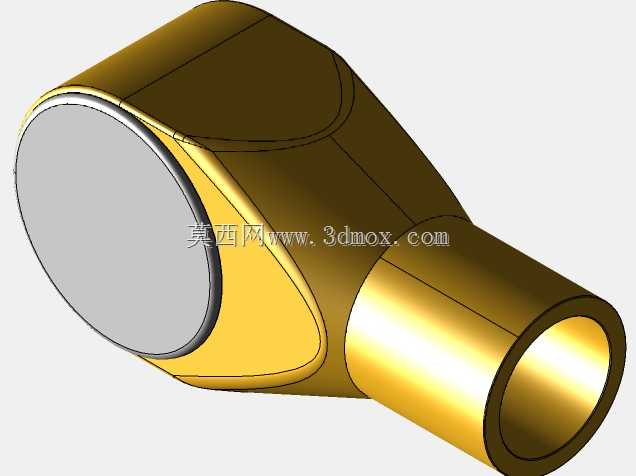

行星支架精密结构设计方案

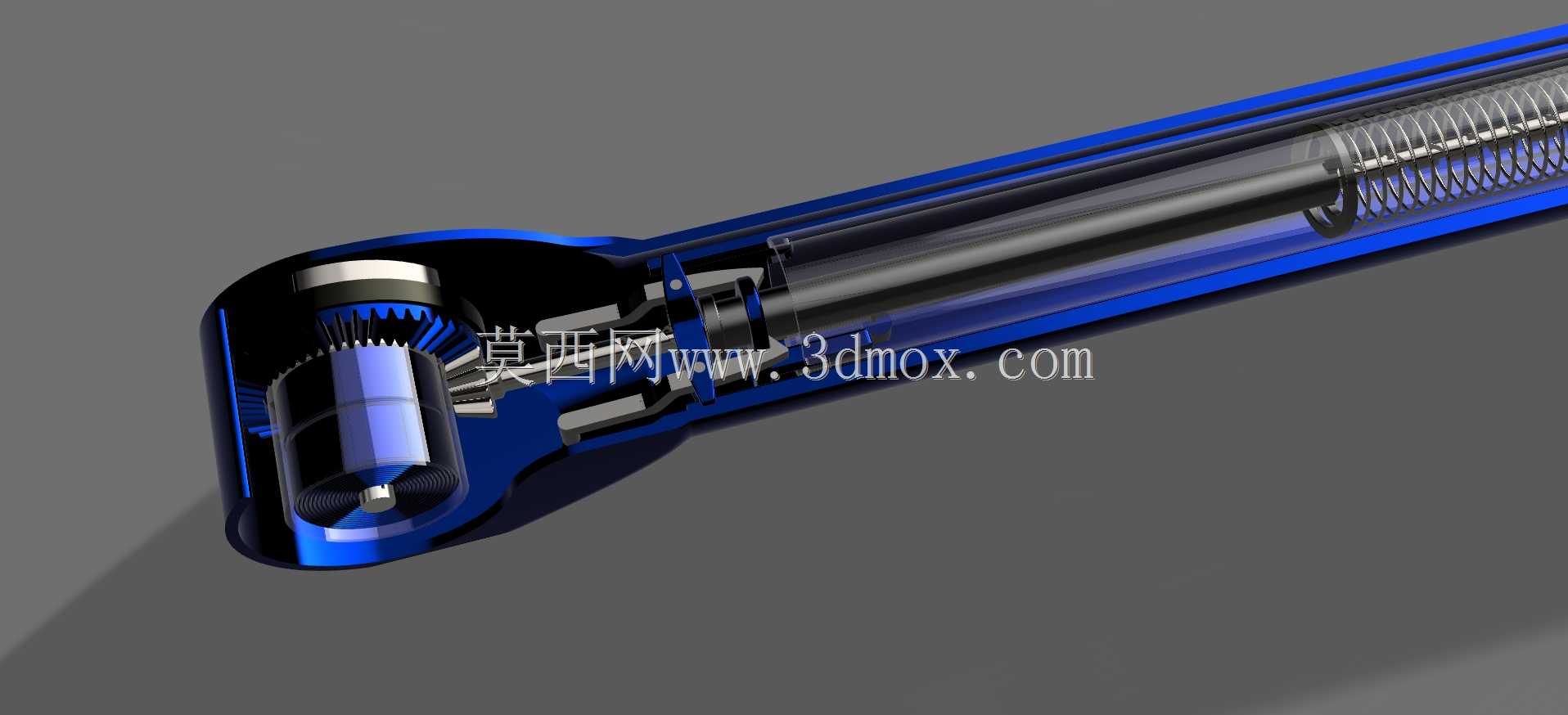

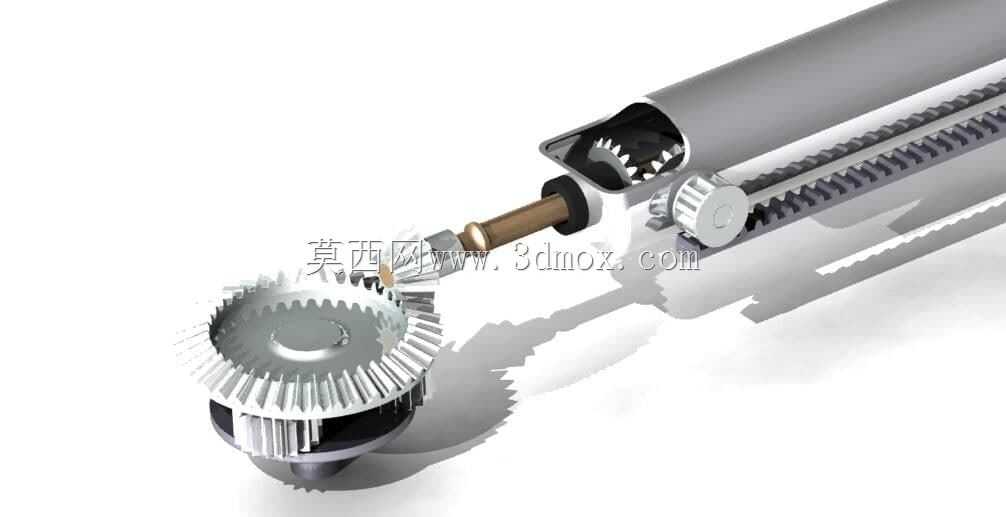

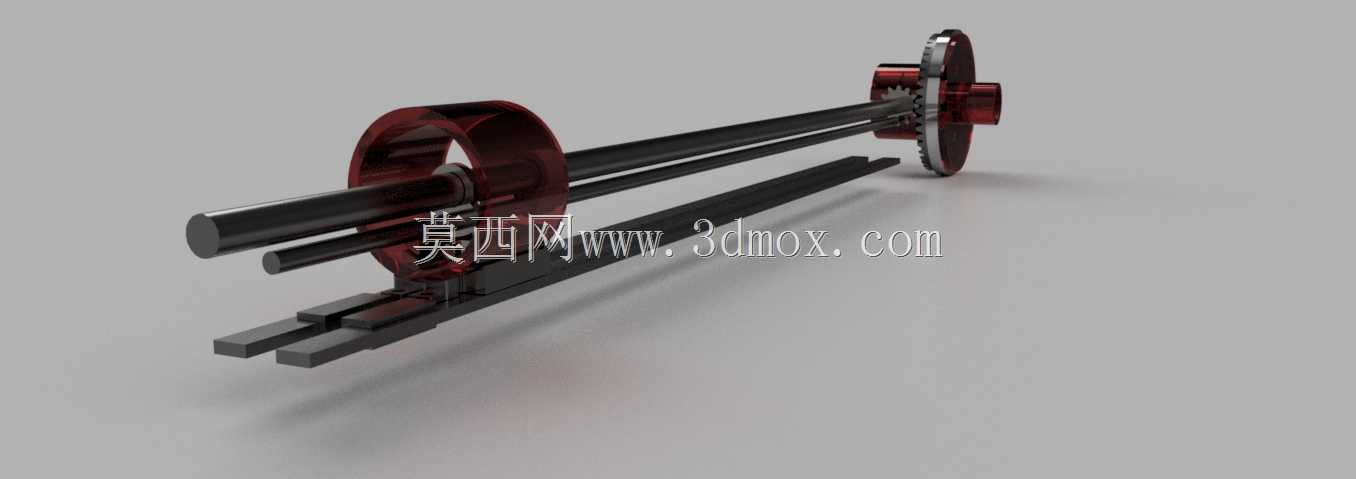

　　行星支架作为行星轮系的核心承载构件，在各类精密传动场景中承担着行星轮轴定位、载荷均匀分配、传动路径约束的关键作用，其结构合理性直接决定整套传动机构的运行精度、负载能力与服役寿命。在工业机器人关节传动、精密伺服减速单元、航空航天作动机构、高端数控机床进给系统这类对传动回差、负载刚性、运行噪音有严苛要求的场景中，行星支架的设计精度往往是整套传动方案能否达标的核心影响因素。

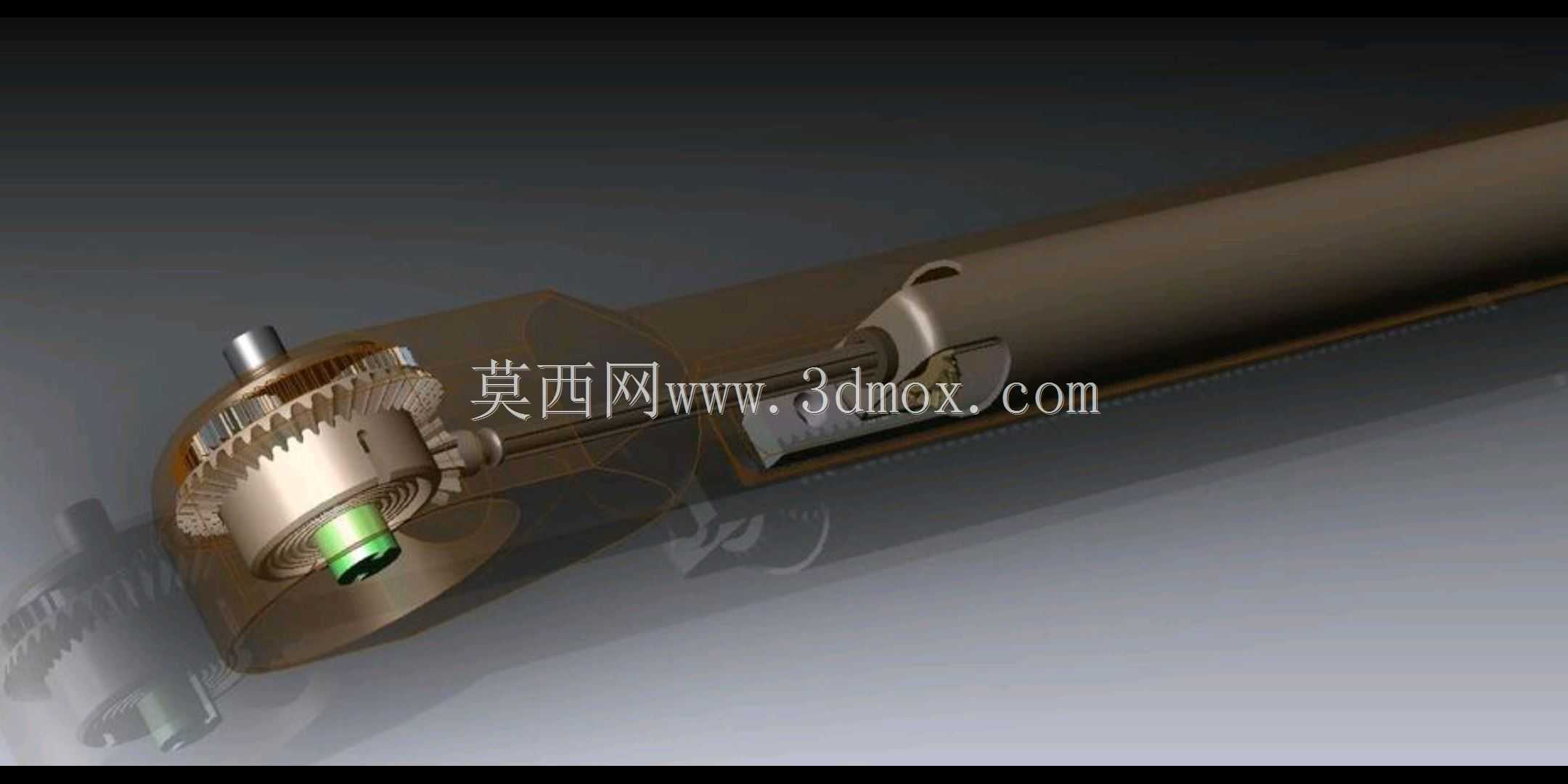

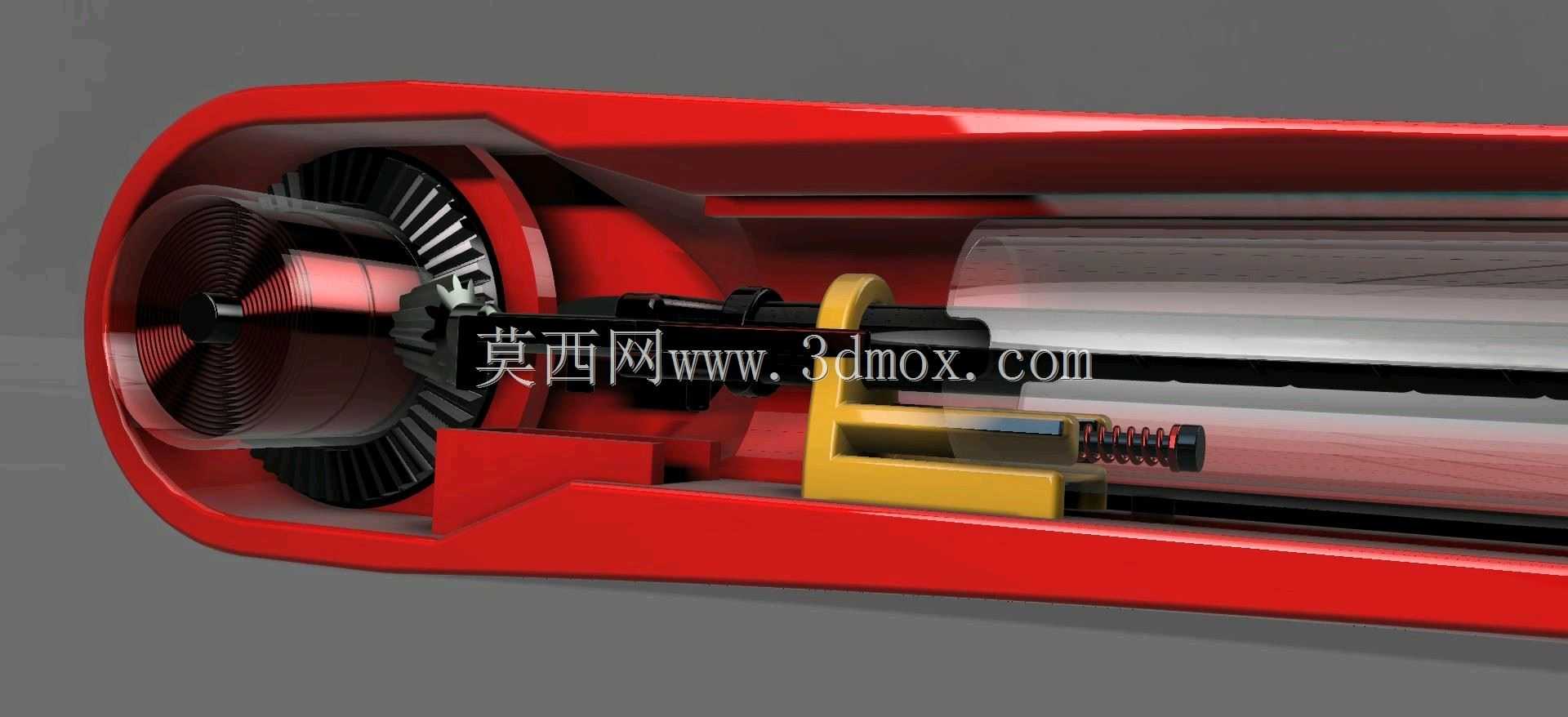

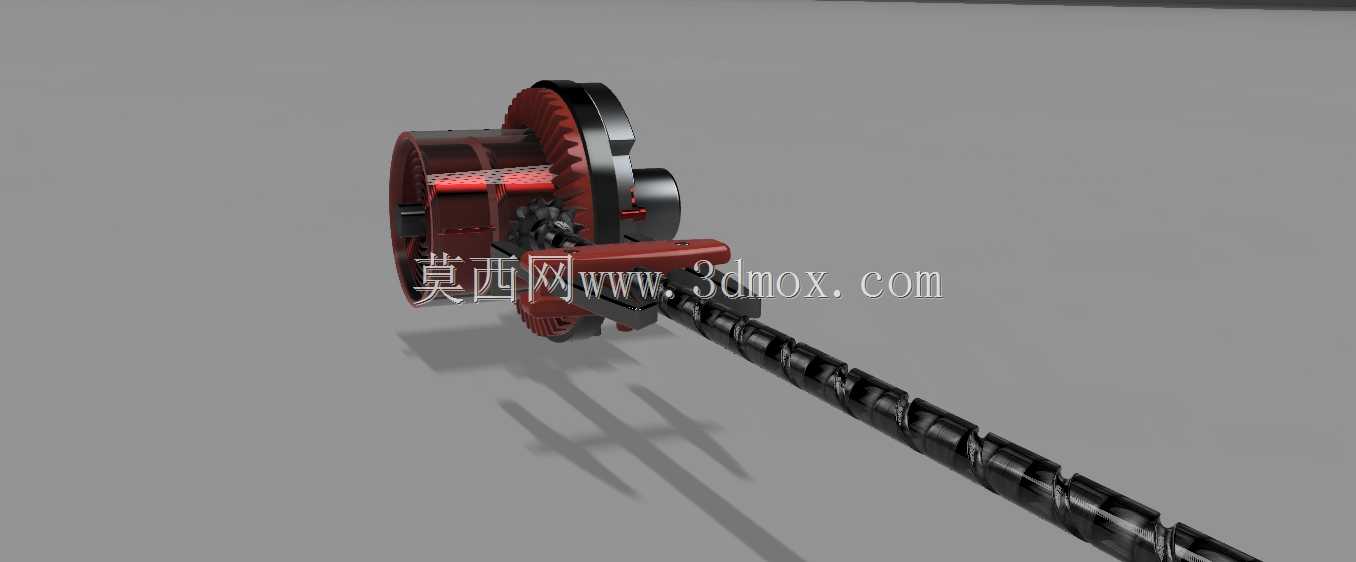

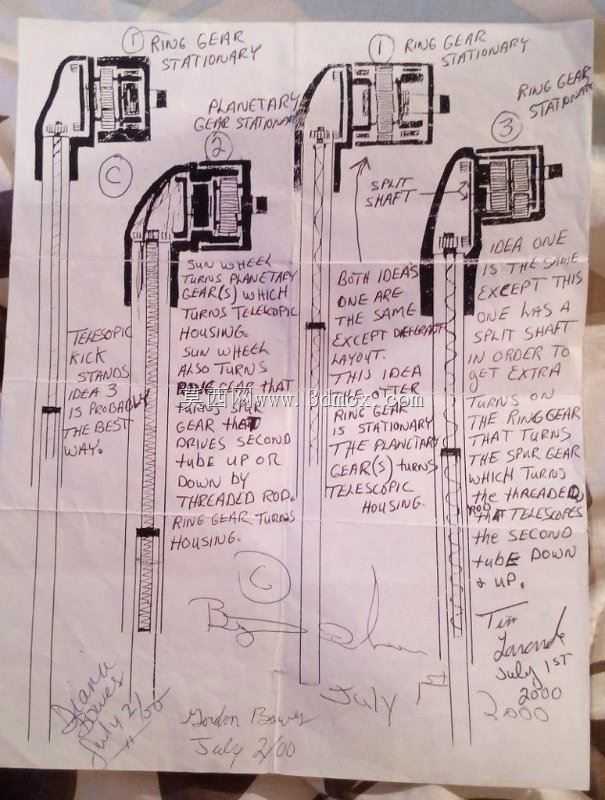

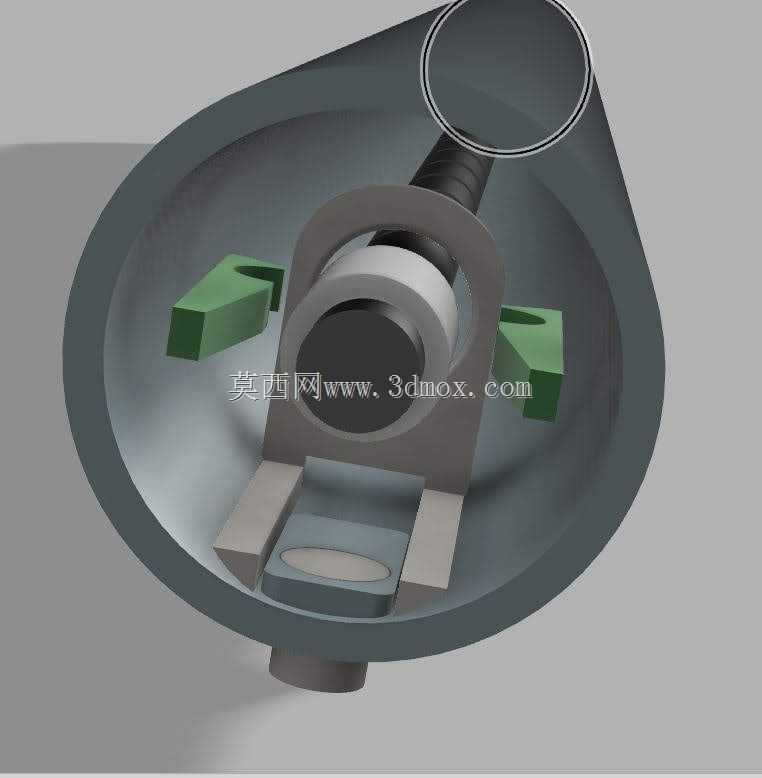

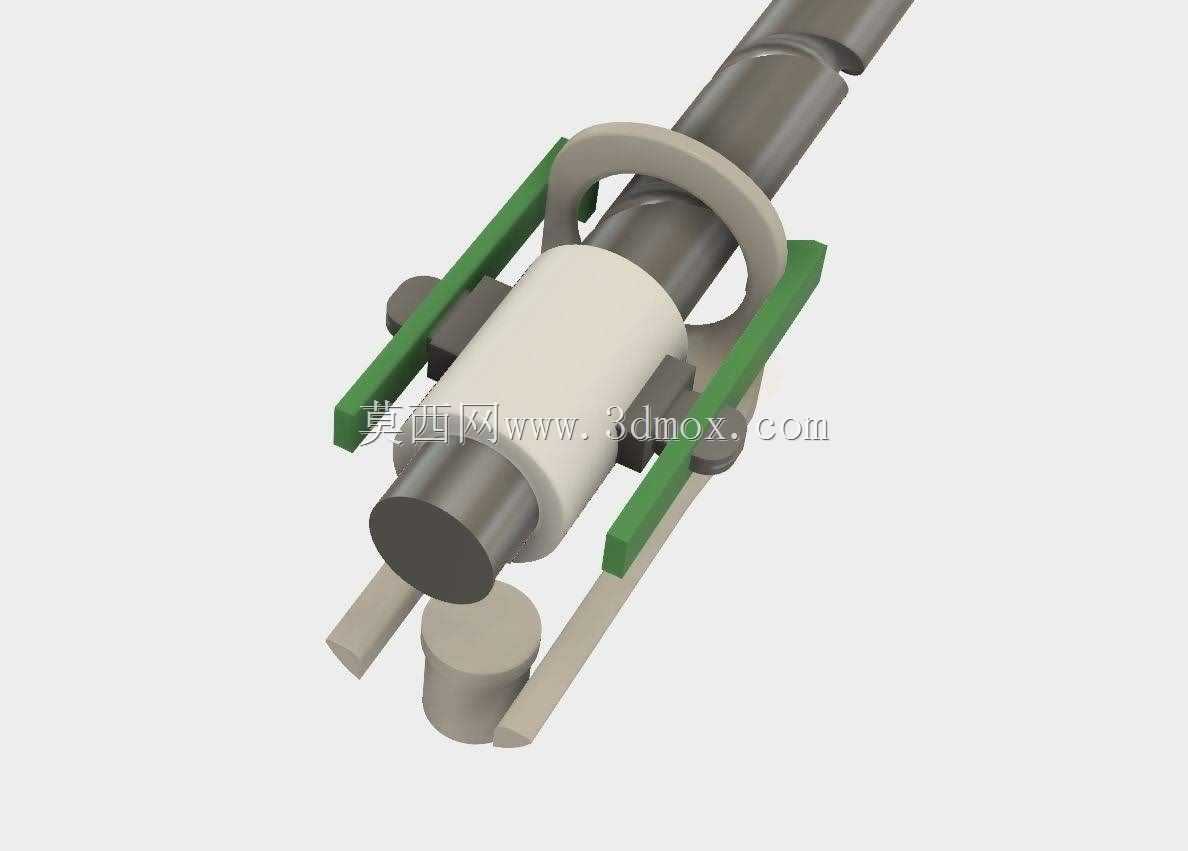

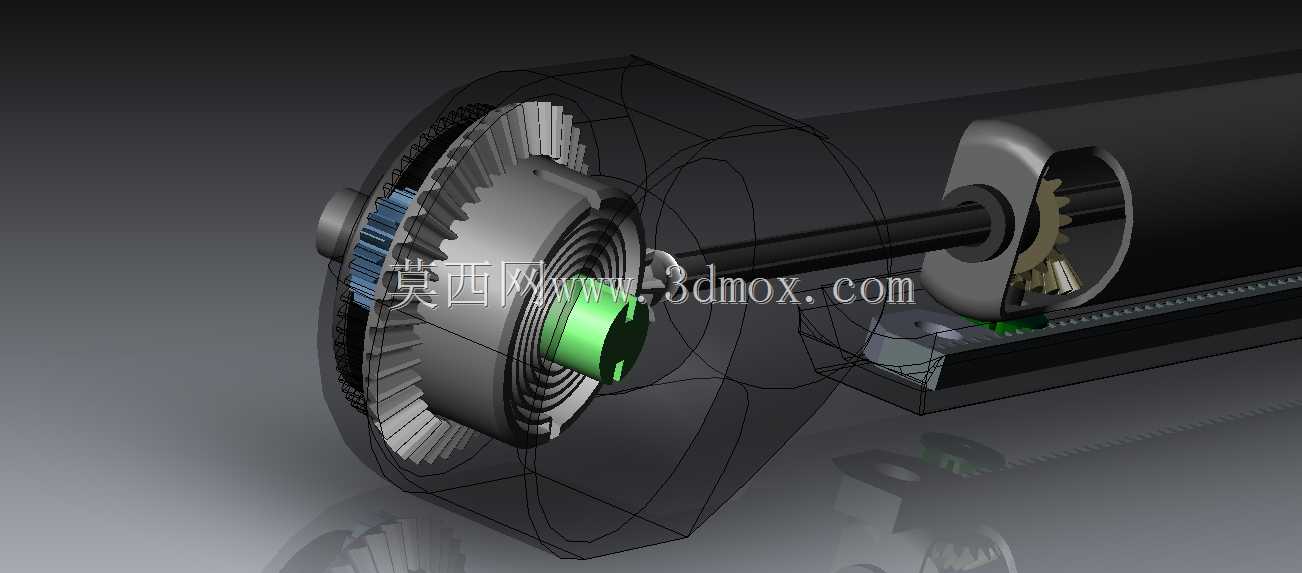

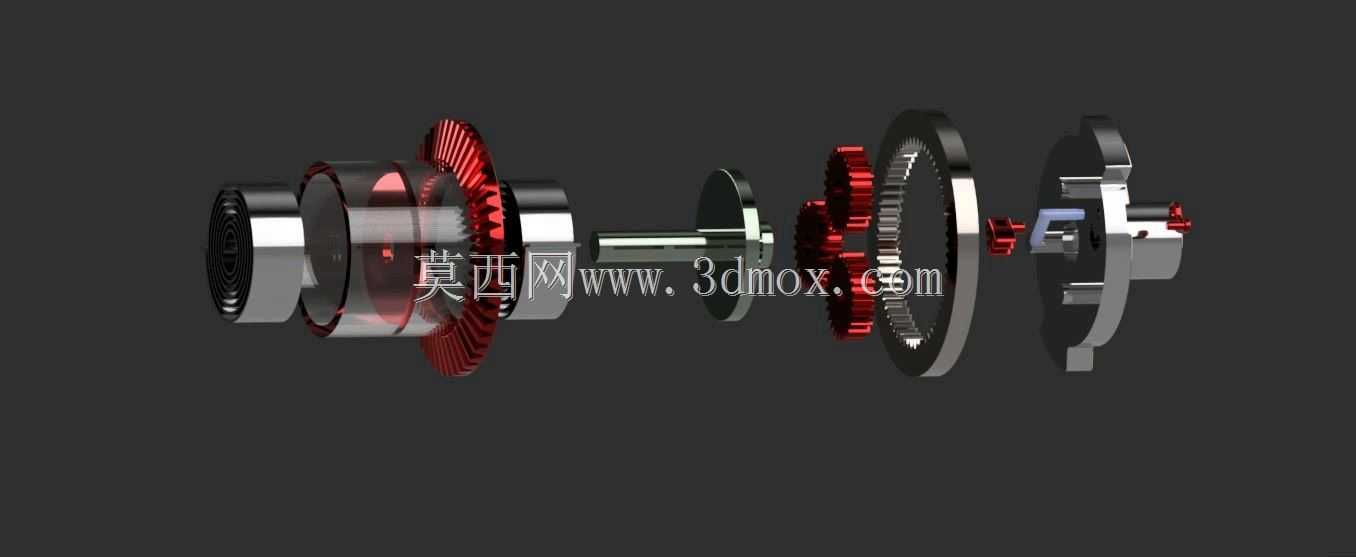

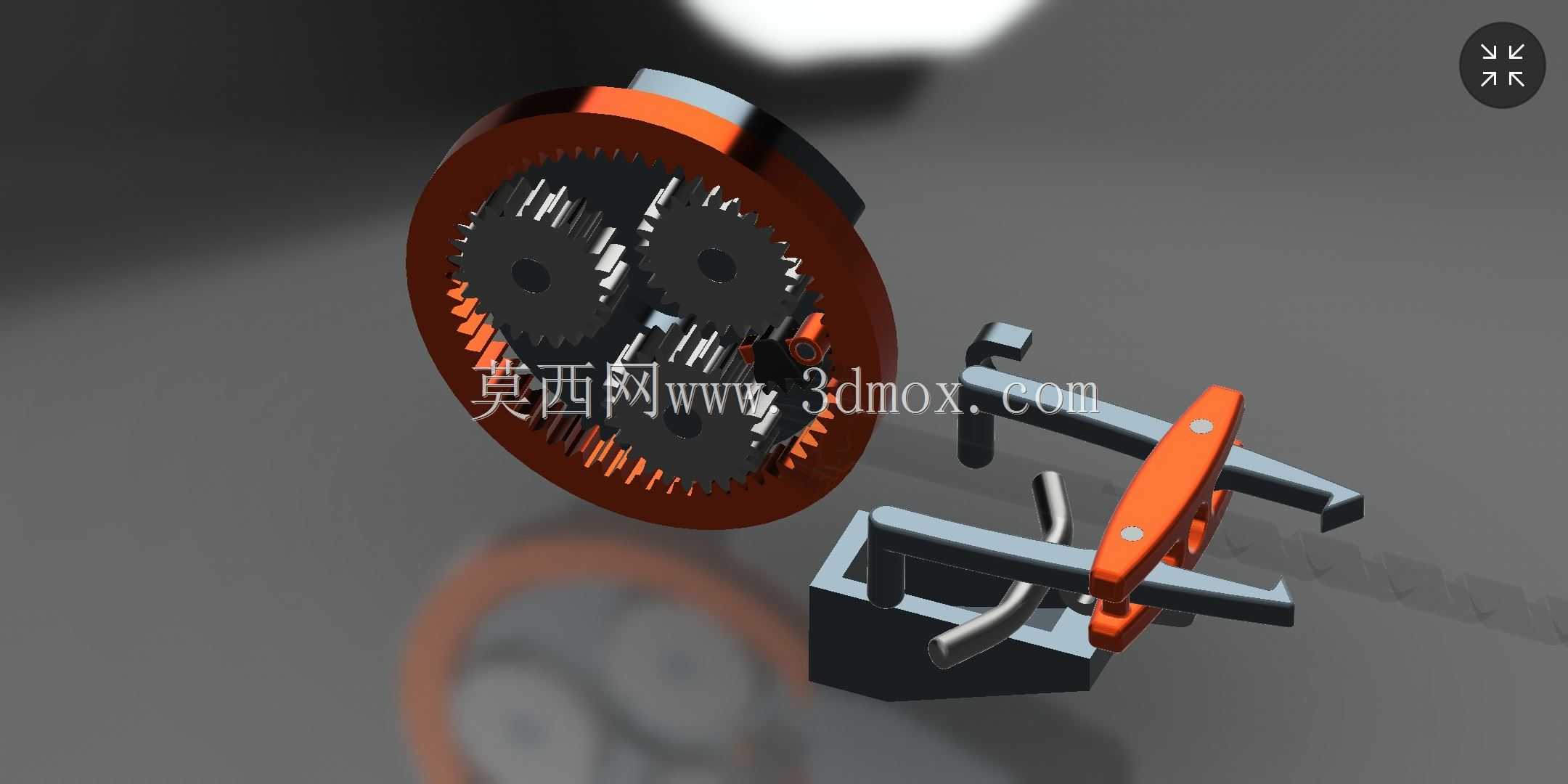

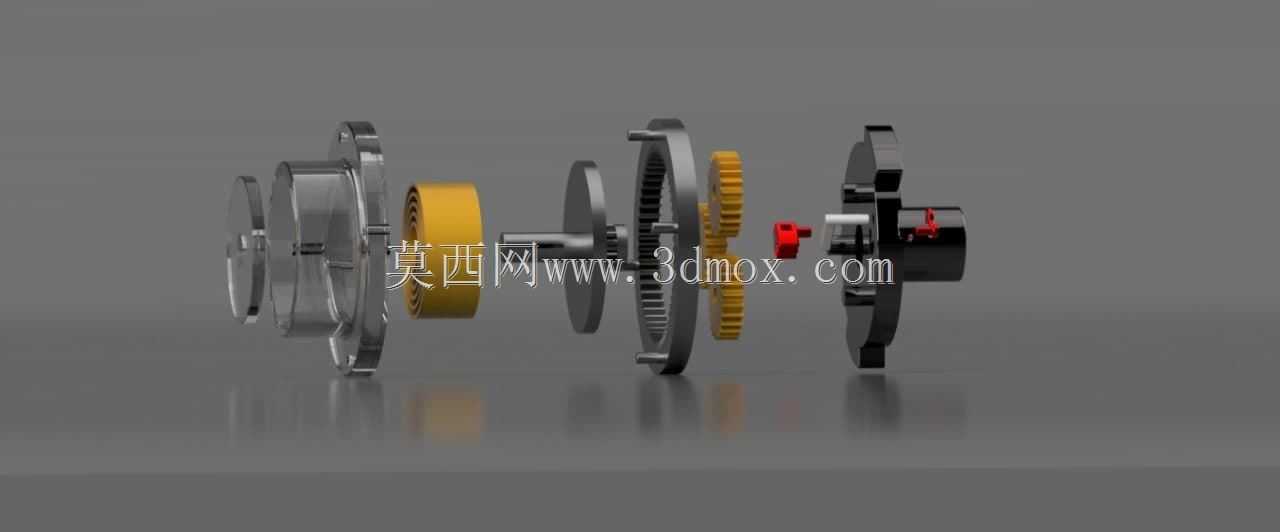

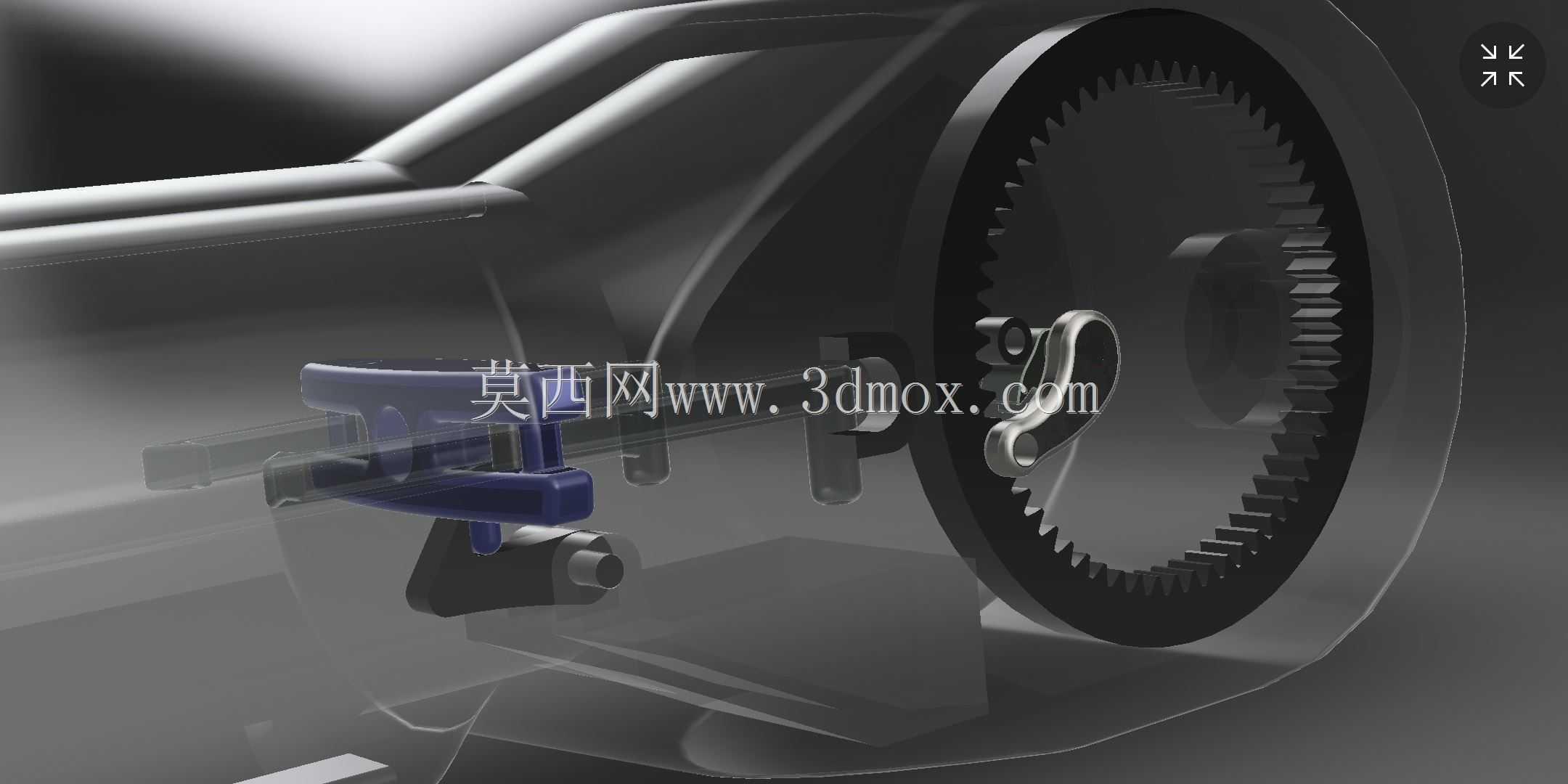

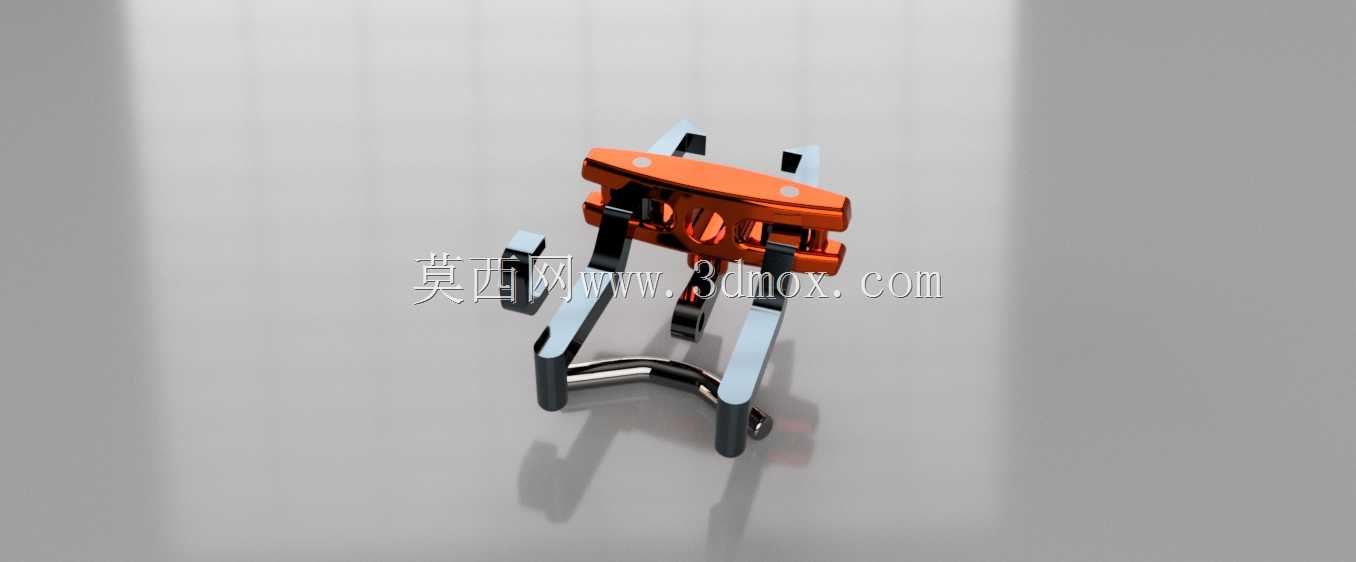

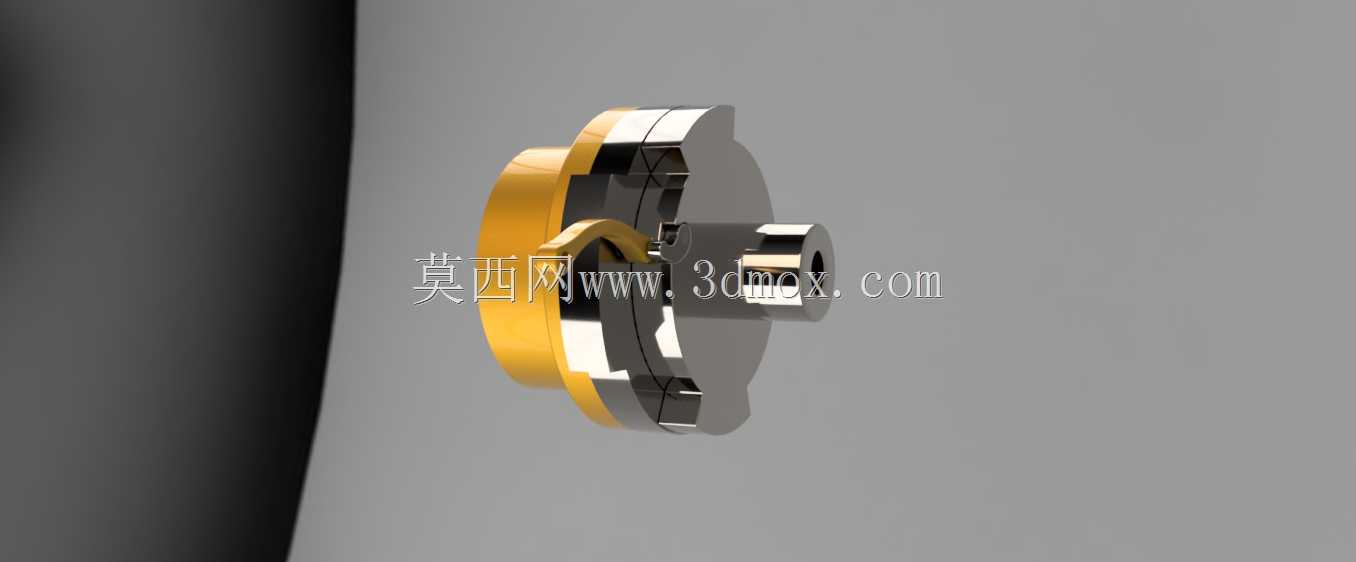

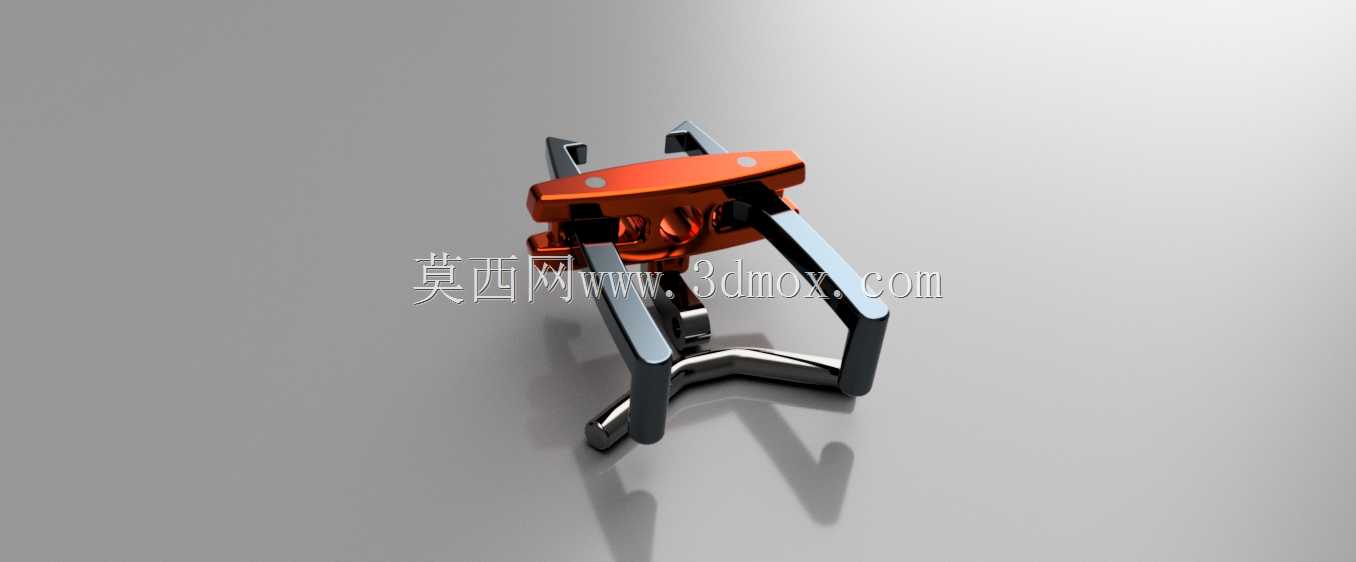

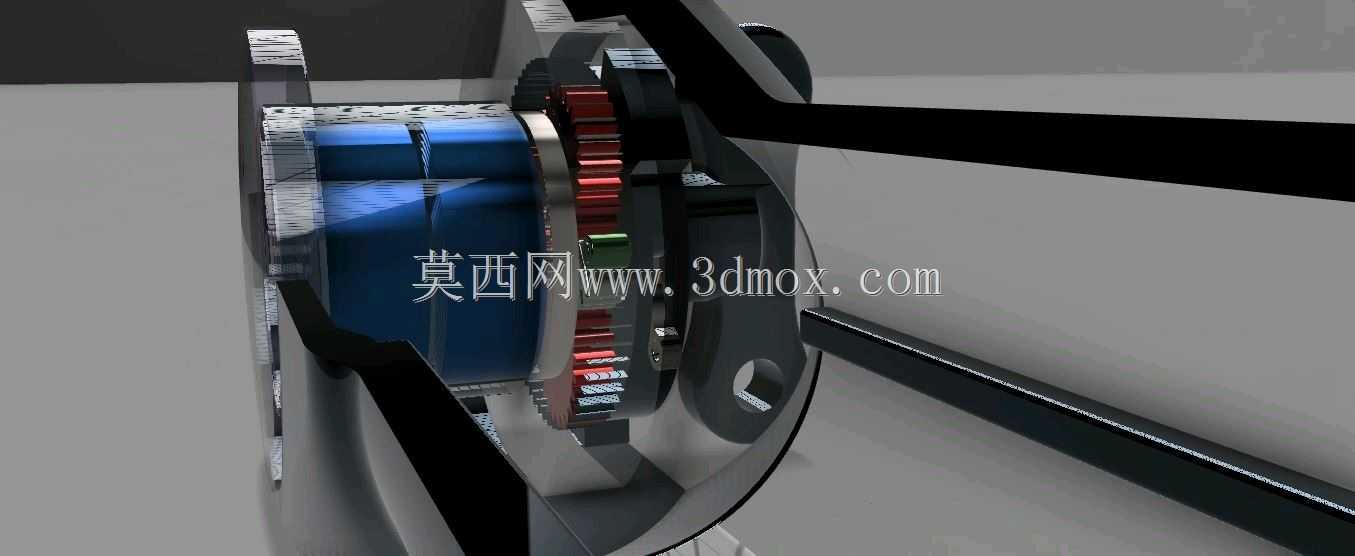

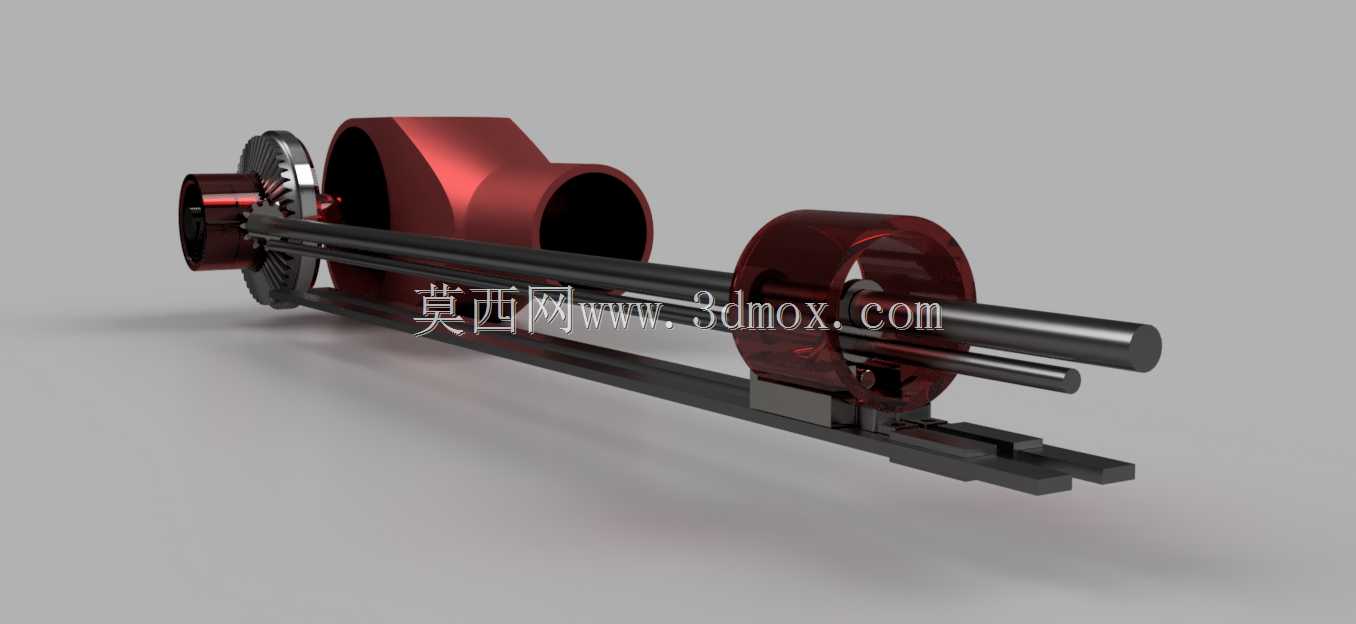

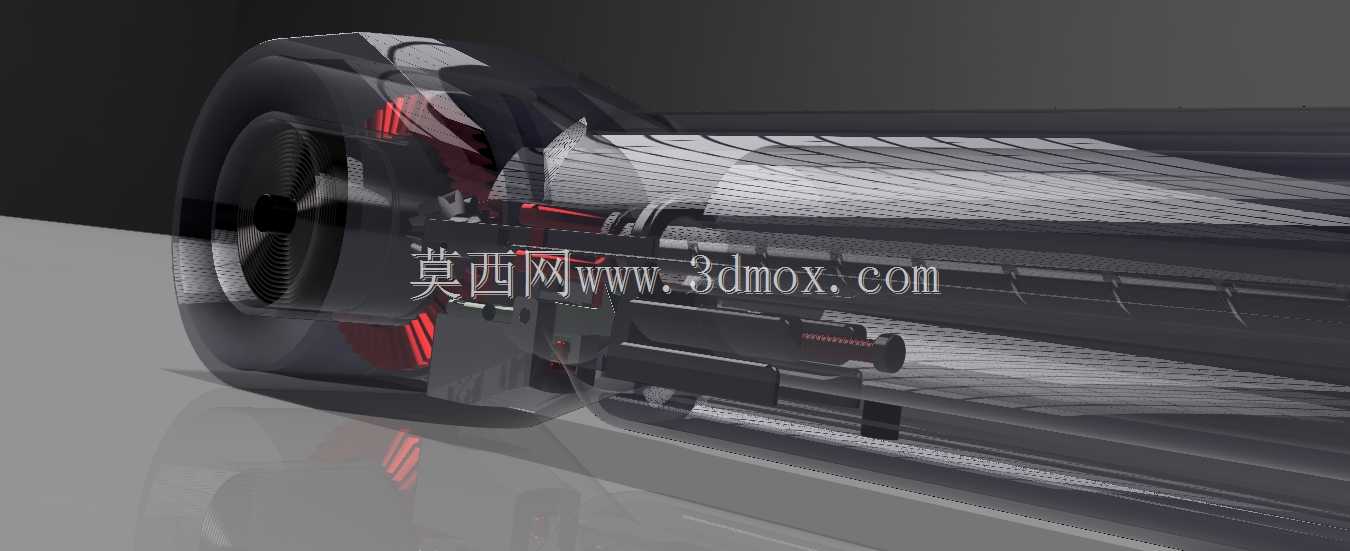

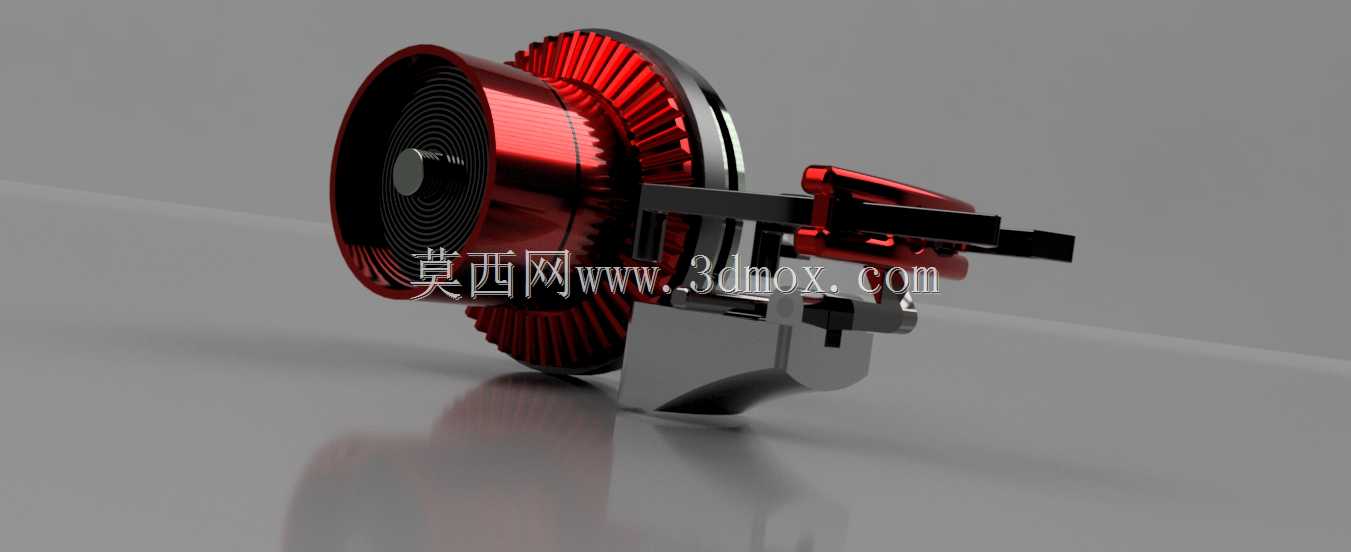

　　从实际功能落地的角度看，这款行星支架的结构设计围绕行星轮系的运行逻辑做了多维度适配：支架本体设置了均匀分布的行星轮轴安装位，每个安装位的同轴度、位置度公差都经过严格约束，确保多组行星轮在运转过程中能够同时与中心太阳轮、外圈齿圈保持均匀啮合，避免单齿过载引发的齿面磨损、断齿等失效问题。支架与输出端的连接部位采用了止口定位结构，能够在装配阶段快速实现与输出法兰、传动轴的同轴对齐，降低装配环节的找正难度，同时提升连接刚性，减少大扭矩输出工况下的连接形变。

　　设计过程中，首先针对目标应用场景的载荷谱做了拆解：常规工况下支架需要同时承受行星轮传递的径向分力、圆周方向的扭矩载荷，以及启停、换向过程中的瞬时冲击载荷，因此在支架的腹板与安装臂过渡位置，采用了大圆角过渡结构，避免直角结构带来的应力集中问题，同时通过拓扑优化去除了非承载区域的冗余材料，在保证整体结构刚性的前提下控制零件自重，降低传动系统的转动惯量，提升伺服控制场景下的动态响应速度。

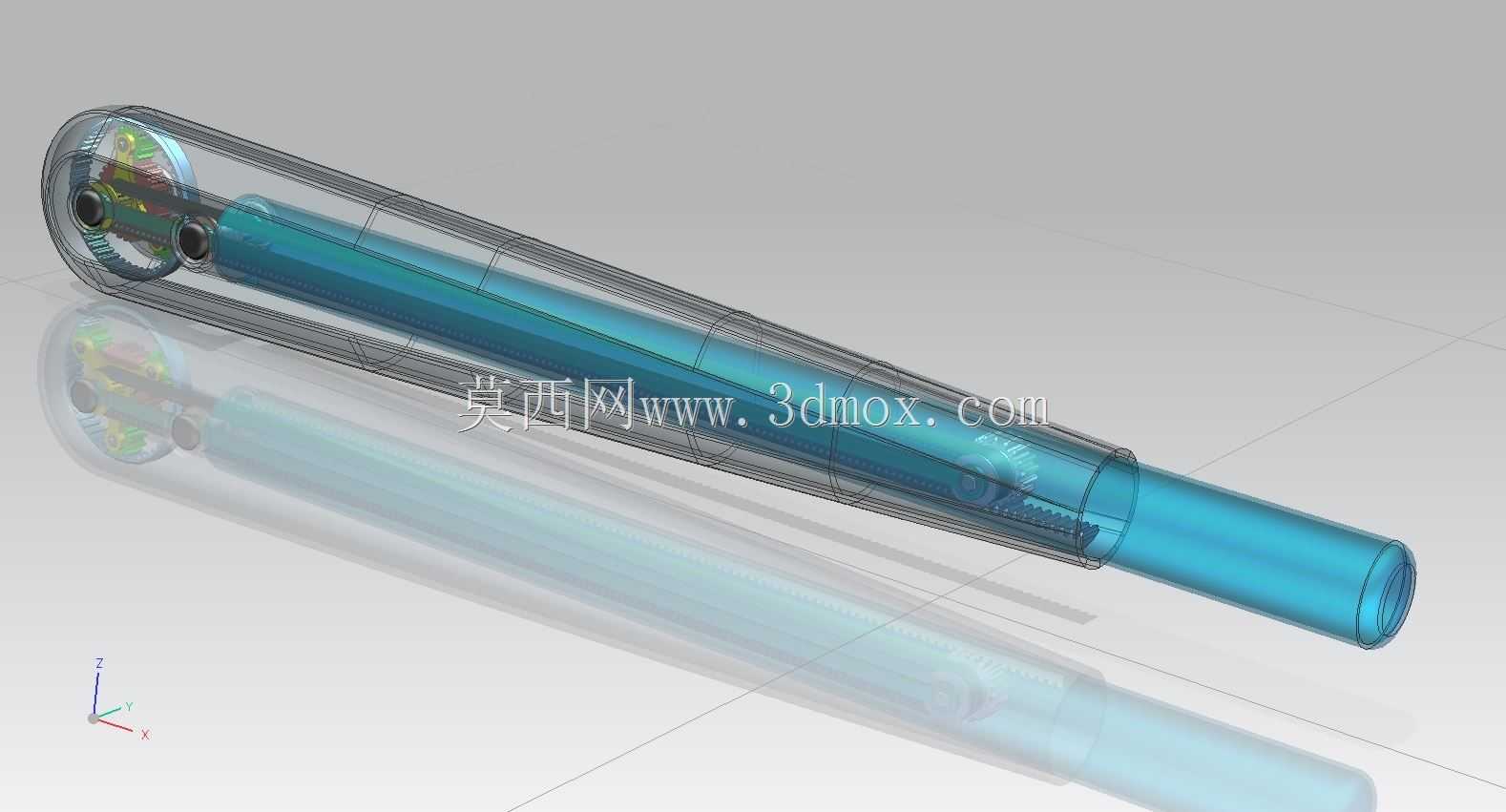

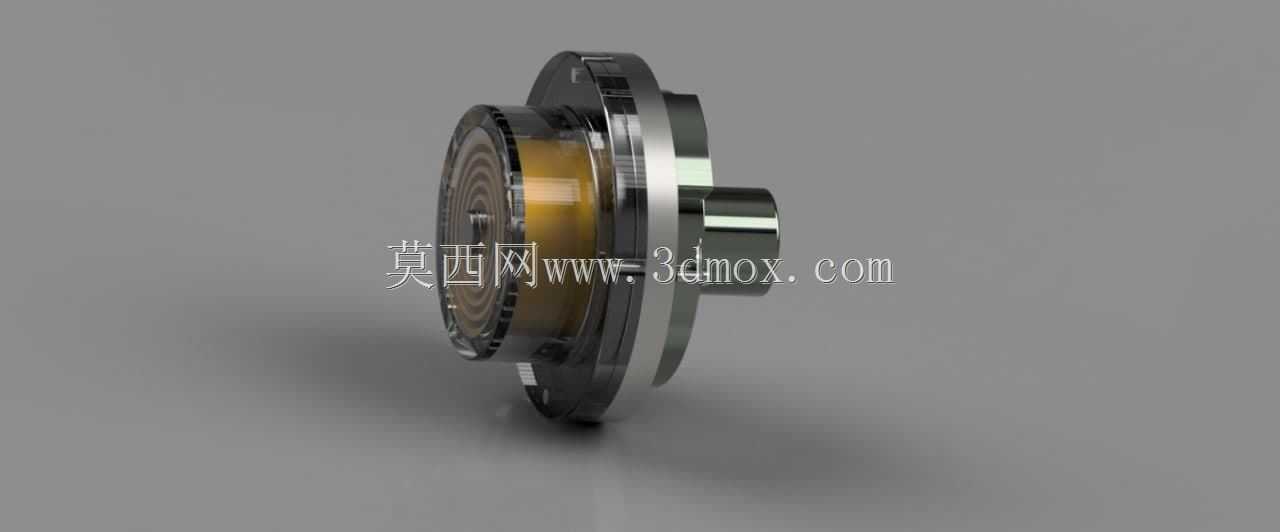

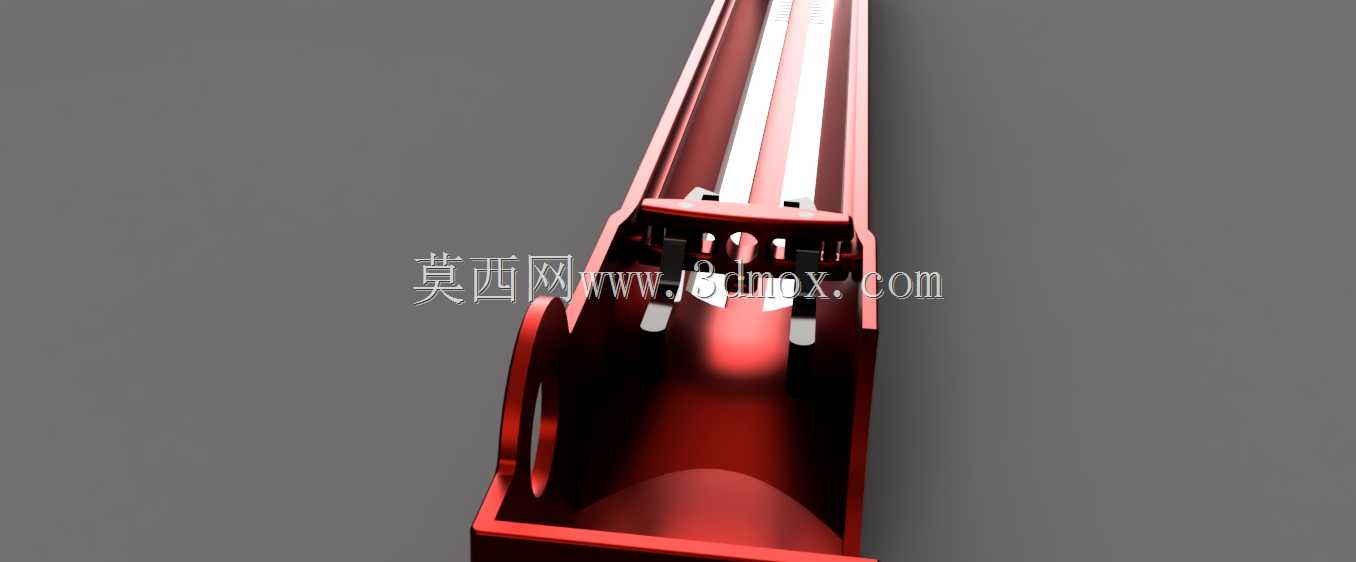

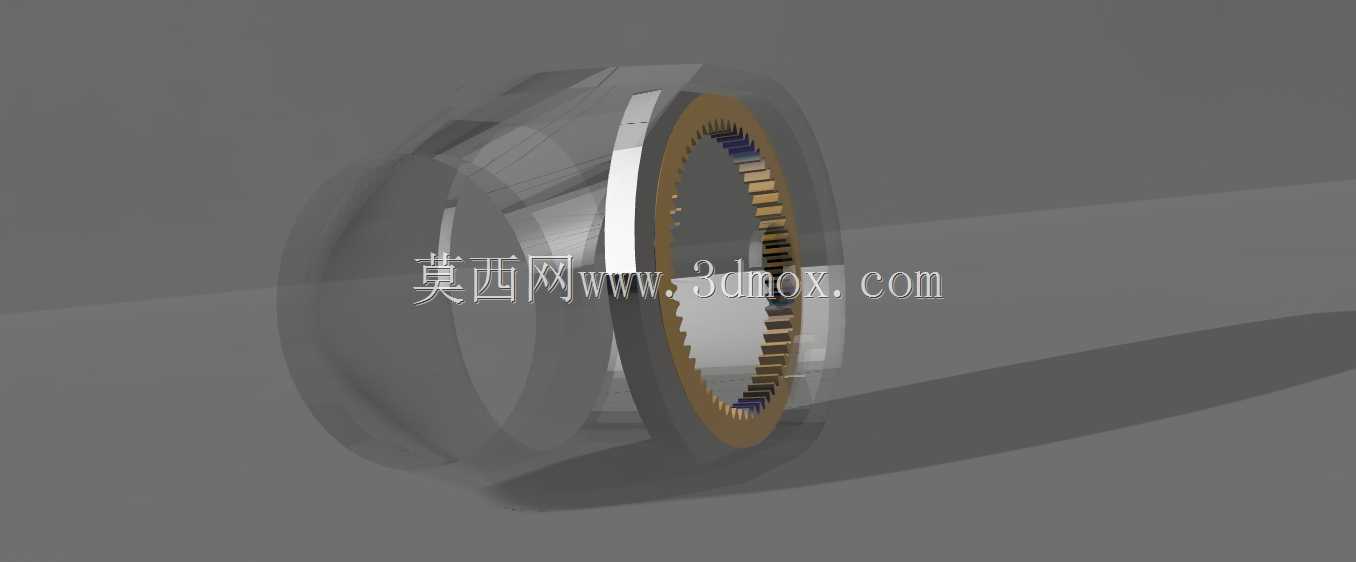

　　从安装边界维度考量，这款行星支架的轴向尺寸经过压缩优化，适配紧凑型减速单元的安装空间要求，支架的输入端预留了太阳轮的避让空间，能够保证太阳轮在浮动调心过程中不会与支架本体发生运动干涉；行星轮轴安装孔采用了高精度铰孔设计，既可以满足压装行星轮轴的过盈配合要求，也可以根据应用场景需求加装滚针轴承衬套，适配不同转速、负载等级的行星轮装配需求。支架外圈的定位台阶与齿圈、壳体的配合公差选用了过渡配合区间，既能够保证装配后的同轴精度，也方便后期维护拆解，不会出现配合过紧导致的零件拆卸损伤问题。

　　在实际工程应用中，这类行星支架的选材通常根据负载等级匹配：轻载伺服场景可选用高强度铝合金做硬质阳极氧化处理，兼顾轻量化与表面耐磨需求；中重载工业传动场景则选用合金结构钢做渗碳淬火处理，提升核心承载部位的接触强度与抗冲击性能。设计阶段还充分考虑了加工工艺性：支架的所有安装面、配合孔都设置了统一的装夹基准，能够在一次装夹中完成大部分关键尺寸的加工，减少二次装夹带来的形位公差误差，降低批量加工的工艺难度与成本。针对运转过程中的润滑需求，支架腹板上预留了润滑介质导流通道，能够让齿轮啮合产生的金属碎屑随着润滑脂流动进入储屑槽，避免碎屑进入啮合区域引发齿面擦伤，同时保证润滑介质能够均匀到达每个行星轮的轴承配合位置，延长运动部件的润滑维护周期。
