做小型移动机器人底盘开发时,轮辋是连接驱动轴与轮胎、传递行走动力的核心承载零件,这款适配Makerfire Arduino两轮驱动套件的轮辋,最初是为桌面级小型教育机器人、创客DIY移动平台设计的配套行走部件,实际项目验证中也可拓展用于小型履带式行走机构的改造,通过配套3D打印的齿轮套筒即可实现轮辋与履带的啮合传动,为小型履带机器人提供行走动力输出。
从实际使用场景来看,这类小尺寸轮辋主要承载1-5kg级别的小型移动平台负载,常见于高校创客教学实验、Arduino入门机器人开发、小型巡检演示样机制作等场景,相比直接采购成品轮组,该结构的轮辋可以根据项目需求灵活搭配不同外径的橡胶胎皮,也可通过修改安装孔位适配不同规格的直流减速电机输出轴,不需要额外定制转接法兰就能快速完成轮组与驱动系统的装配。

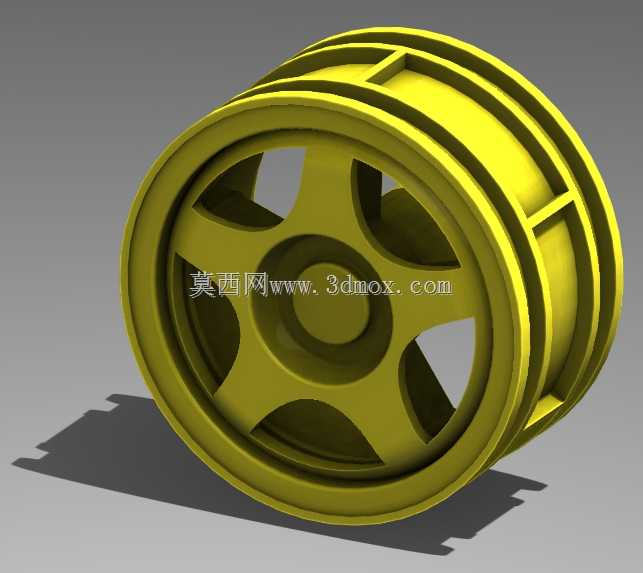

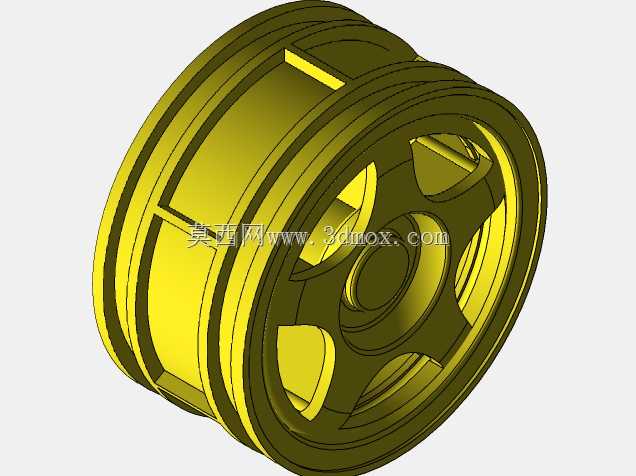

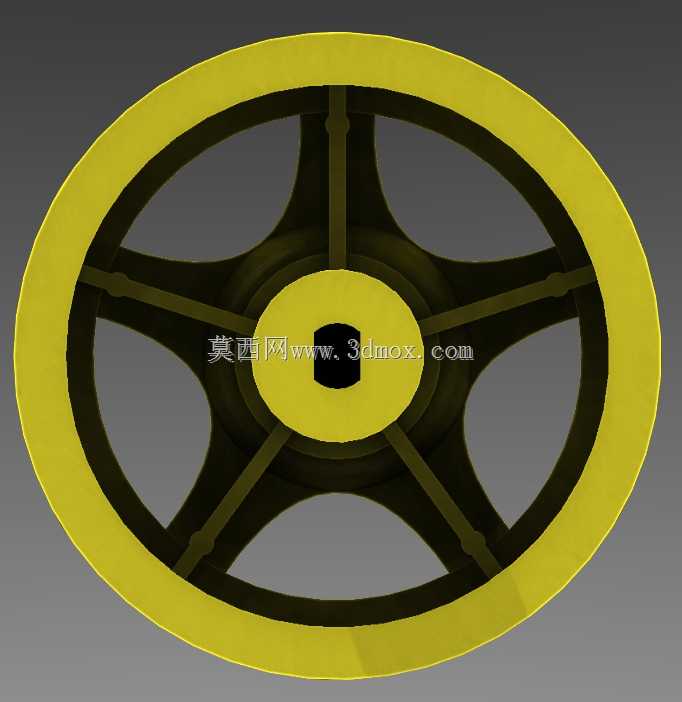

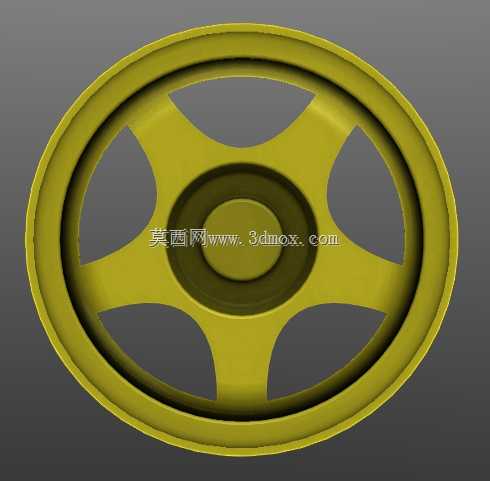

设计层面上,这款轮辋采用了五辐式的镂空支撑结构,在保证轮体径向承载强度的前提下,尽可能削减了非受力区域的材料厚度,既降低了轮体自身转动惯量,减少驱动电机的启动负载,也能适配FDM工艺的3D打印制作,打印过程中不需要添加过多支撑结构,打印完成后仅需简单去除毛边即可投入使用。轮辋的内侧设置了一圈限位凸台,装配胎皮时可以对胎皮的轴向位置进行限位,避免机器人行走过程中胎皮发生轴向窜动甚至脱落;轮辋中心的安装孔采用了D型切面设计,与带D型切面的减速电机输出轴配合时,可以传递更大的扭矩,避免轮辋与电机轴之间出现相对打滑的问题,孔位周边做了局部加厚处理,承受电机启动瞬间的冲击载荷时不会出现孔位开裂的情况。

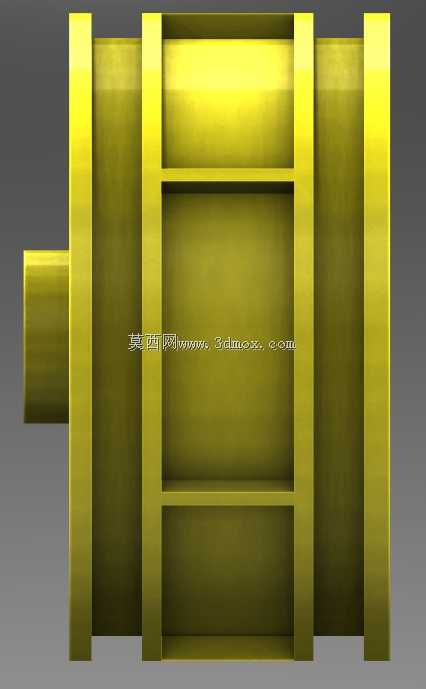

从安装边界来看,轮辋的轴向总宽度控制在适配常规小型橡胶胎皮的尺寸范围内,轮缘的外径与胎皮的内径采用过盈配合设计,装配时不需要额外涂抹粘接剂,依靠橡胶的弹性张紧力即可完成胎皮固定,后期更换胎皮也十分便捷。轮辋外侧的辐条背面预留了均匀分布的凹槽结构,当需要将其改造为履带驱动轮使用时,配套的3D打印齿轮套筒可以直接卡在这些凹槽内,套筒上的齿形与履带的啮合孔精准匹配,不需要额外打孔或者粘接固定,即可将轮辋转换为履带驱动轮使用,一套零件可以适配轮式、履带式两种不同的行走方案,大幅提升了零件的复用性。
实际装配调试过程中需要注意,轮辋与电机轴装配时,要保证D型切面完全对齐后再推入,避免硬敲导致中心孔开裂;如果用于更高负载的场景,可以在轮辋辐条的背面增加径向加强筋,提升轮体的抗扭强度,不需要重新设计整体轮辋结构,仅需局部修改即可满足不同负载等级的使用需求。轮辋的轮缘位置做了小角度的倒角处理,装配胎皮时可以顺着倒角将胎皮逐步推入到位,不会出现胎皮边缘被轮辋锐边割伤的问题,长期使用也能减少胎皮与轮辋接触位置的应力集中,延长胎皮的使用寿命。
对于创客开发和小型样机制作场景来说,这类标准化的轮辋结构可以大幅缩短底盘开发周期,不需要从零开始设计轮组结构,仅需根据自身使用的电机轴径调整中心孔尺寸,即可快速完成轮组的适配,搭配不同外径的胎皮还能调整机器人的底盘离地间隙,适应不同平整度的演示台面或者实验场地行走需求。
