适配改装摩托的 Husqvarna TE610 前桥轴结构

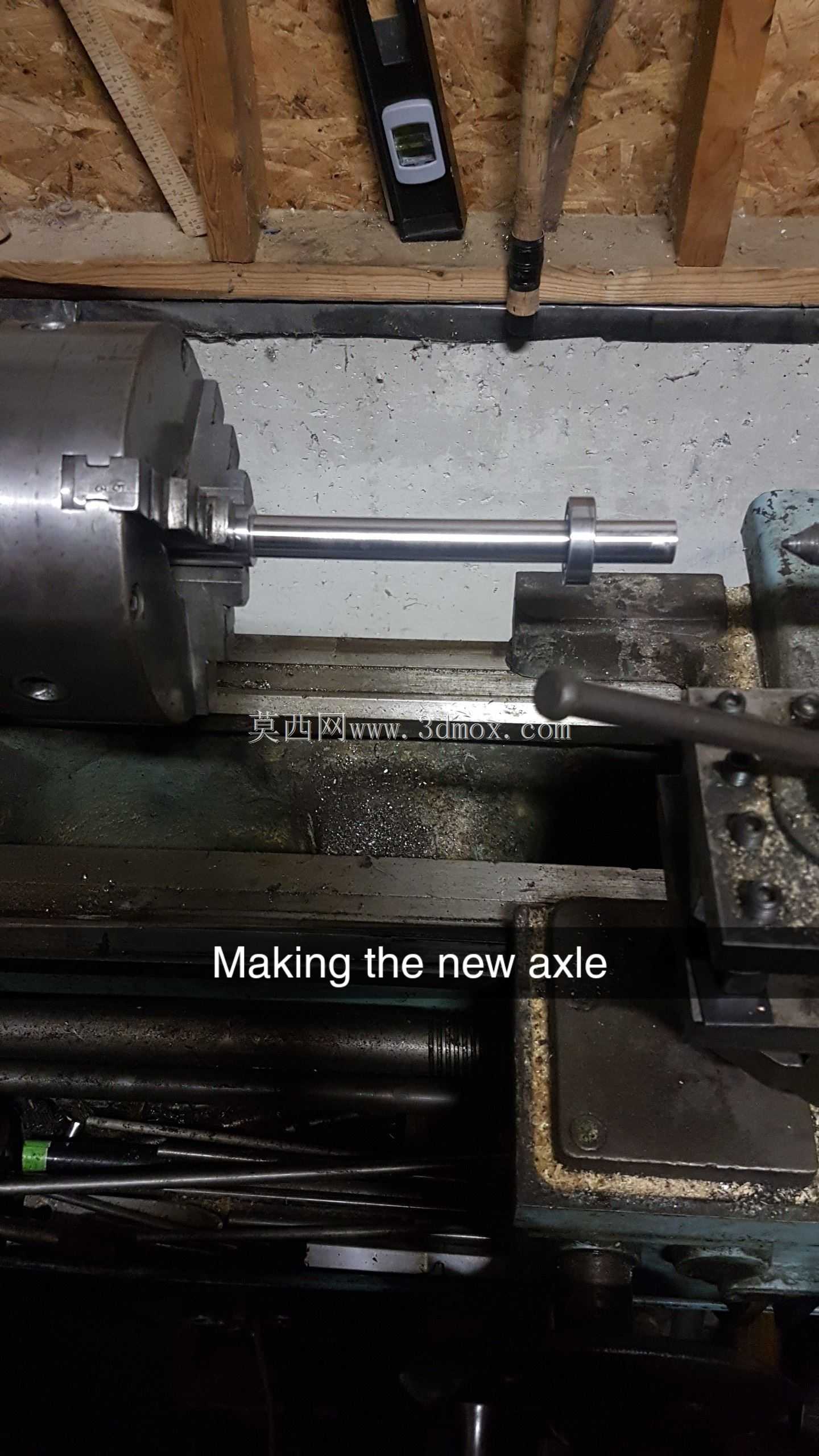

　　在越野摩托改装与定制化搭建的实操场景里，轮组适配一直是底盘调校环节里最容易被忽略、却直接影响行驶安全性与操控手感的核心部分，这套适配2000款Husqvarna TE610的前桥轴结构，就是针对跨车型轮组换装需求做的定制化改型设计，解决了不同车型轮组安装位尺寸不匹配、同轴度偏差导致的转动卡滞问题。从实际装车用途来看，这套轴件承担着前轮毂与前减震下端安装座的连接定位作用，既要传递整车落地时的垂直载荷，也要承受越野路段颠簸带来的径向冲击，还要保证车轮转动时的同轴度，避免刹车碟片偏磨、轮组摆动的问题。最初做这套结构改型的触发点，是换装原本适配本田XR650L的supermoto滑胎轮组时，发现原厂TE610的前桥轴直径、轴肩定位尺寸和XR650L的轮毂轴承内孔、衬套宽度不匹配，直接硬装会出现轮毂轴向窜动，轮组转动时的跳动量超过0.3mm，高速行驶时会出现明显的车把抖动，根本无法满足公路滑胎骑行的精度要求。设计过程中没有直接改动轮毂轴承的规格，毕竟更换非标轴承会大幅提升后期维护的配件获取成本，而是从轴体本身和配套衬套的尺寸匹配入手做调整：首先重新核算轴体的各段直径，对应轮毂轴承内孔的位置保留和轴承内圈过盈配合的公差带，和减震安装座配合的轴段匹配TE610原厂前减震下端的开口尺寸，保证轴体能顺利穿入减震固定位，不需要对减震本体做任何切削改动。轴体一端做了折弯式的限位结构，替代传统的轴头螺母防松销结构，安装时不需要额外打防松铁丝，

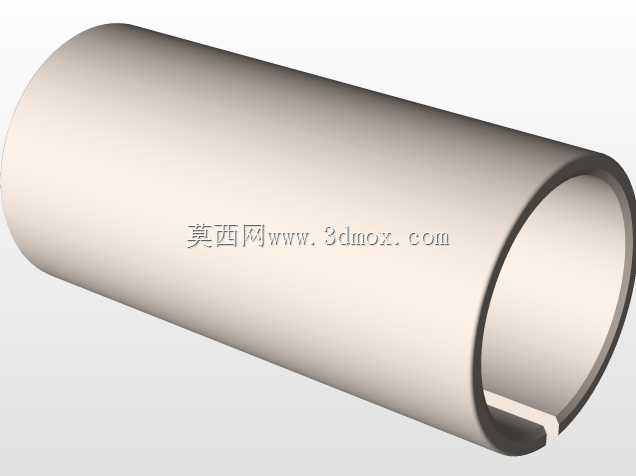

　　折弯段直接卡入减震座的限位槽里，就能避免轴体在长时间颠簸中出现转动松脱的问题，这一点和原厂直杆式带锁紧螺母的轴结构有明显区别，更适配滑胎骑行时高频振动的使用场景。配套的衬套是这次改型设计里的关键匹配件，衬套的内孔和轴体采用间隙配合，方便安装时顺利穿入，衬套的端面分别顶在轮毂轴承内圈和减震安装座的内侧端面，一方面用来填充轮毂宽度和两个减震下端开档之间的间隙，消除轮毂的轴向窜动量，另一方面也把轮组受到的径向冲击均匀传递到减震支架上，避免轴承内圈受到单侧的轴向挤压力，延长轴承的使用寿命。从安装边界尺寸来看，轴体的总长度要严格控制在两个减震外侧安装面的间距范围内，轴端的螺纹段长度要保证锁紧螺母拧紧后能露出2-3牙的螺纹，

　　既不会因为轴太长导致螺母无法锁紧，也不会因为轴太短导致螺纹啮合长度不足，出现行驶中螺母脱落的风险。衬套的内外径同轴度公差控制在0.02mm以内，端面和轴线的垂直度公差控制在0.015mm，避免安装后轴承内圈被偏压，导致轮组转动阻力变大、轴承过早损坏。实际装车测试的时候，要先把轴承压入轮毂，再把两侧衬套装入轴承内孔，之后整体卡入两个前减震的安装开档里，穿入轴体后把折弯限位卡入对应槽位，再按规定扭矩拧紧轴端螺母，转动轮组检查有没有卡滞点，同时用百分表打轮圈的径向和轴向跳动，确认跳动量在0.1mm以内才算安装合格。这套结构的设计没有追求花哨的外观处理，所有尺寸调整都围绕现有配件的适配性展开，不需要改动原车的减震、刹车卡钳位，

　　也不需要更换定制轮毂，只通过轴体和衬套的尺寸改型，就能实现不同车型滑胎轮组的无损换装，对于个人改装玩家来说，既降低了改装的配件成本，也减少了对原车结构的不可逆改动，后期如果要换回原厂越野轮组，只需要更换回原厂轴和衬套即可，不需要做任何额外调整。在越野摩托的改装场景里，这类适配性轴件的设计往往不需要复杂的力学仿真，但对尺寸公差的匹配要求极高，任何一个轴段的直径偏差、衬套的长度误差，都会直接影响装车后的行驶稳定性，尤其是前桥位置作为转向系统的一部分，轴件的强度也要满足冲击载荷要求，材质选用40Cr调质处理，表面做发黑防锈处理，轴体的危险截面直径核算时要预留足够的安全系数，即使飞坡落地时受到3倍以上的冲击载荷，也不会出现轴体弯曲变形的问题。
