1英寸韦弗皮卡汀尼瞄准镜固定环结构

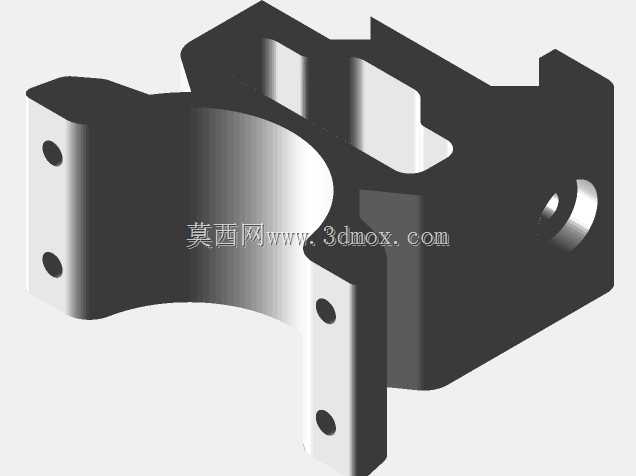

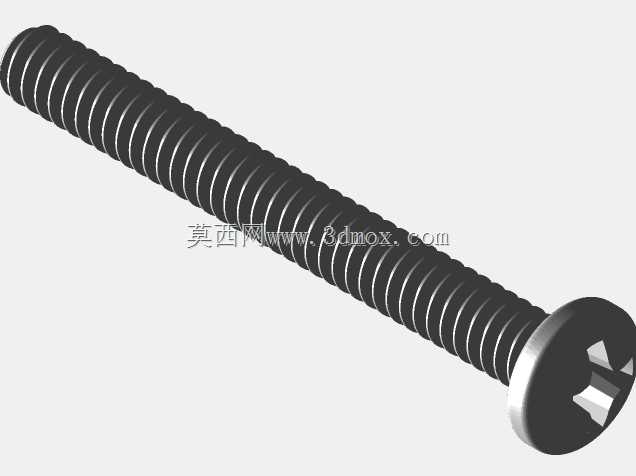

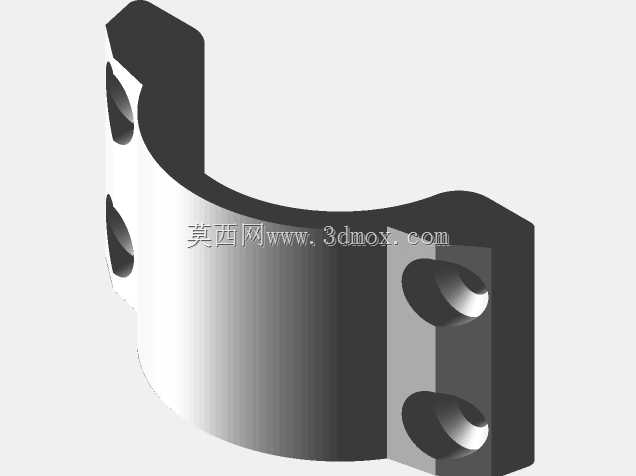

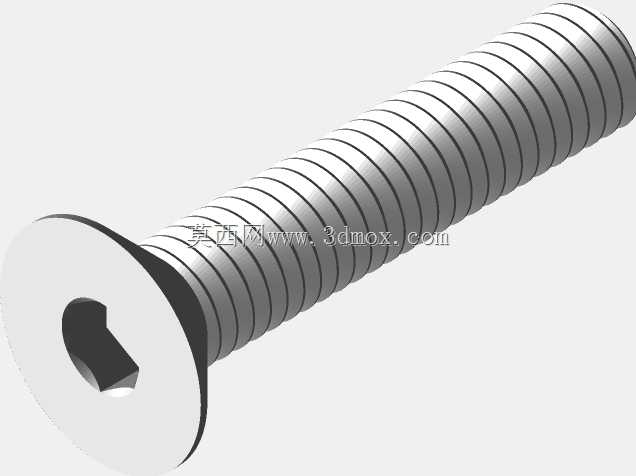

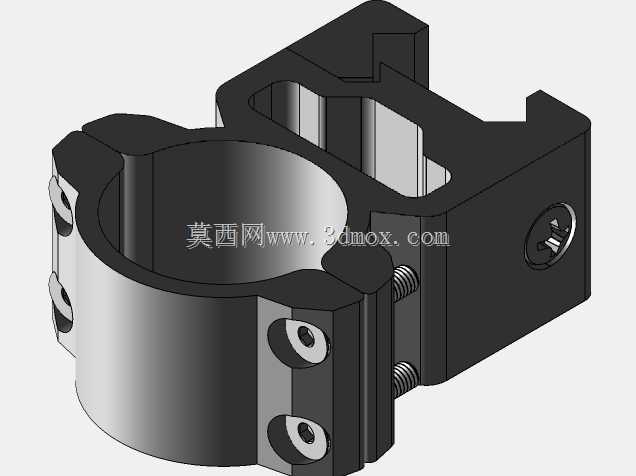

　　这类瞄准镜固定环主要应用在轻武器光学瞄具加装场景，是连接光学瞄准镜与皮卡汀尼导轨的核心连接件，承担瞄具定位、锁紧、抗冲击缓冲的核心作用，在实弹射击、战术改装、竞技射击等场景下，需要承受枪械后坐力带来的反复冲击，保证瞄具与导轨的相对位置不发生偏移，避免射弹散布偏离校准归零位置。从结构设计来看，该固定环采用上下对开式抱夹结构，上半部分为1英寸内径的圆弧抱合腔，适配市面上主流的1英寸管径光学瞄准镜，下半部分为皮卡汀尼导轨适配卡槽，卡槽轮廓完全匹配标准皮卡汀尼导轨的齿形截面，能够卡入导轨的横向定位槽内，避免前后窜动。锁紧结构分为两个部分，抱合腔部分设计有4处M3x0的螺钉安装位，通过拧紧螺钉让上下半环的抱合面产生均匀的抱紧力，抱紧力的分布经过圆弧面的应力扩散，不会在瞄准镜镜身表面产生局部应力集中，避免夹伤镜身的阳极氧化层甚至薄壁镜管；导轨锁紧部分设计有6-32规格的螺钉安装位，螺钉拧紧后会将下半环的卡槽开口收紧，让卡槽的两个定位面紧紧贴合在皮卡汀尼导轨的上下安装面，同时卡槽内的定位凸台会卡入导轨的横向凹槽内，承受后坐力带来的前后方向剪切载荷，相比侧面顶丝的锁紧结构，这种全包式卡槽锁紧的抗剪切能力更强，在大口径枪械的强后坐力场景下也不会出现滑移。设计过程中需要重点控制几个关键尺寸边界，首先是抱合腔的内径公差，需要控制在1英寸加0.02到0.05毫米的范围内，公差过小会导致装配困难，甚至无法装入标准管径的瞄准镜，公差过大会导致抱紧力不足，

　　受冲击后出现转动偏移；其次是皮卡汀尼卡槽的关键尺寸，卡槽的开口宽度、定位凸台的宽度、卡槽上下贴合面的间距都需要严格匹配MIL-STD-1913皮卡汀尼导轨的标准尺寸，否则会出现装不上导轨、装配间隙过大锁紧后晃动的问题；另外是螺钉孔的位置度，上下半环合模后螺钉孔的同轴度需要控制在0.1毫米以内，避免螺钉拧入时出现别劲，导致锁紧力分布不均。从结构细节来看，固定环的顶部设计有5个螺钉安装位，除了4个用于抱紧镜身的螺钉外，额外的螺钉位可以用于加装附件，比如微型红点瞄的转接座、战术灯的安装座，拓展了固定环的附件扩展能力，不需要额外在导轨上占用安装空间，适合导轨长度有限的短管枪械改装场景。上下半环的结合面设计有定位止口，装配时止口先配合定位，

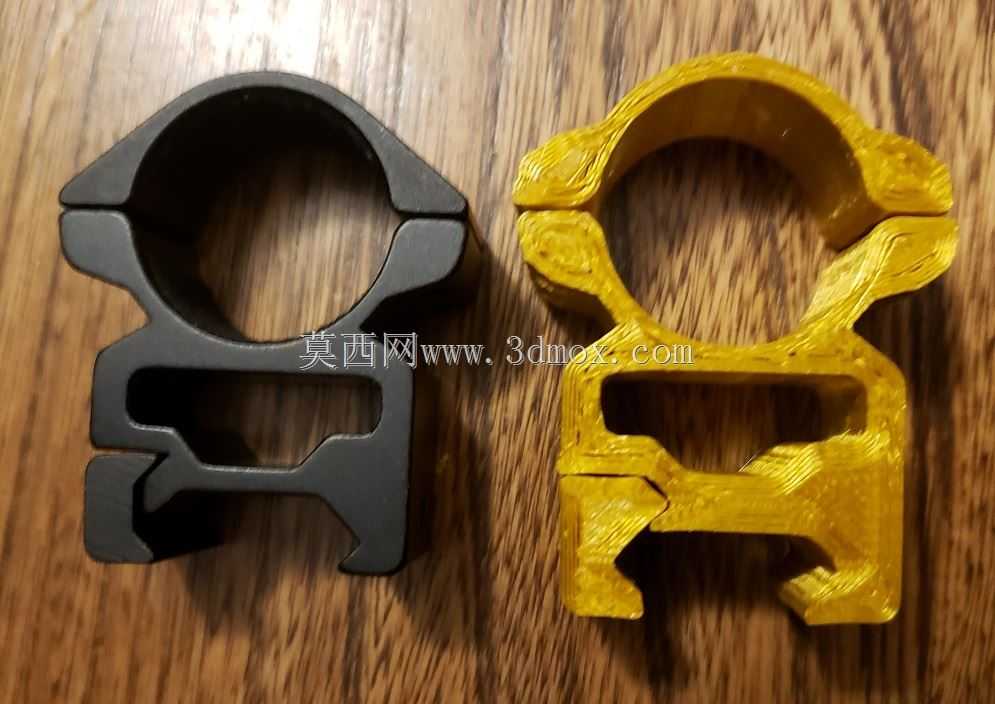

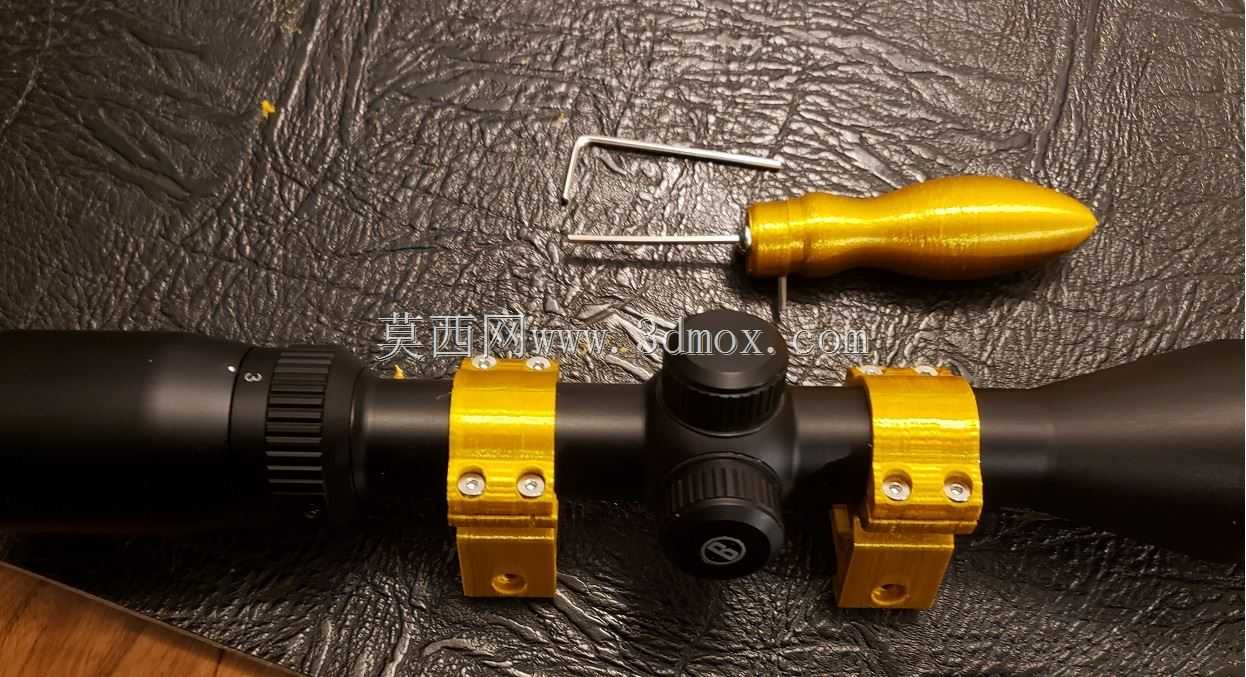

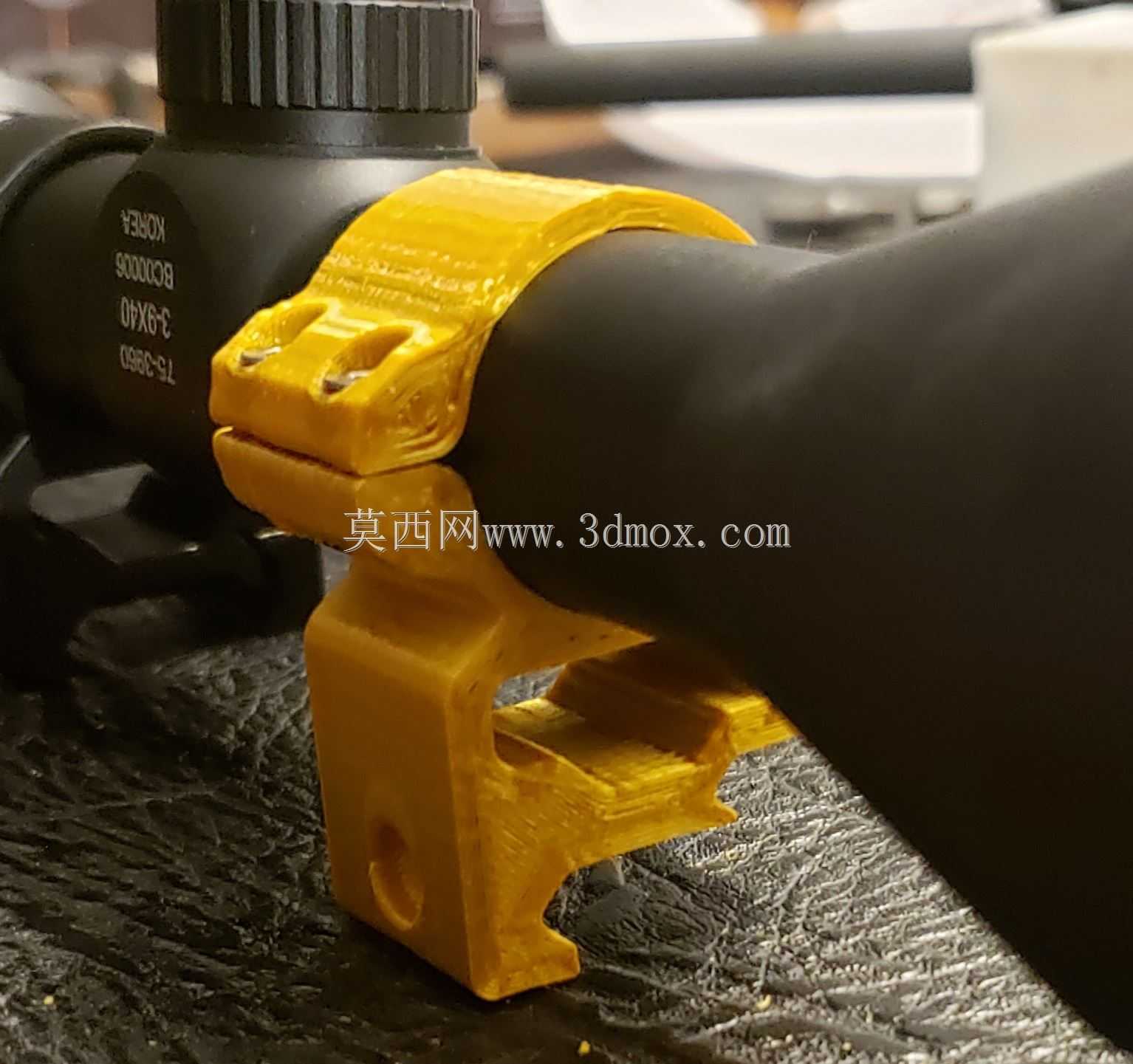

　　再拧入螺钉，能够避免合模时出现错位，保证抱合腔的圆度，不会因为合模错位导致镜身被夹偏，影响瞄准线的校准精度。材料选择上，如果采用金属机加工的方式制作，一般选用6061或者7075铝合金，经过硬质阳极氧化处理，表面硬度高、耐磨抗腐蚀，重量也相对较轻；如果采用3D打印的方式制作，选用PLA材料时需要在螺钉孔位置进行攻丝处理，设计时已经预留了攻丝的余量，不需要额外镶嵌铜螺母，降低了打印后处理的难度，适合爱好者自行打印制作改装件。实际使用时，需要先将下半环的卡槽卡入皮卡汀尼导轨的对应位置，调整到合适的眼距位置后先初步拧紧导轨锁紧螺钉，再将瞄准镜放入下半环的抱合弧面内，调整好瞄准镜的俯仰角度和分划板水平位置后，盖上上半环，

　　按照对角拧紧的顺序逐步拧紧4个镜身抱紧螺钉，最后再完全锁紧导轨锁紧螺钉，完成安装后需要进行多次后坐力模拟测试，检查瞄具的归零是否保持稳定，如果出现偏移需要检查螺钉的锁紧力矩是否足够，或者卡槽与导轨的配合间隙是否过大。这类固定环相比市面上的一体式瞄准镜座，重量更轻，安装位置调整更灵活，可以根据不同使用者的眼距、脸型适配不同的安装位置，同时分体式的结构也方便单独更换其中一个固定环，维护成本更低。在结构强度校核上，需要重点验算螺钉的剪切强度和抱合面的摩擦力，保证在最大后坐力冲击下，抱紧力产生的摩擦力能够大于冲击载荷，避免镜身转动或者前后滑移，同时卡槽的定位凸台需要承受冲击带来的剪切力，凸台的厚度和根部圆角需要经过强度校核，避免冲击下出现断裂。
