Ruger 10-22左侧充电手柄

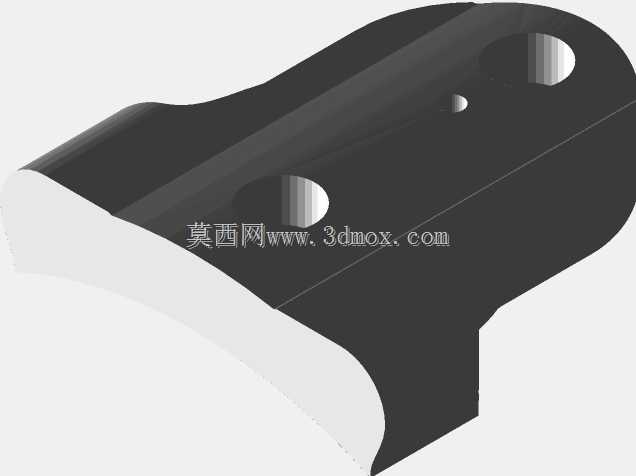

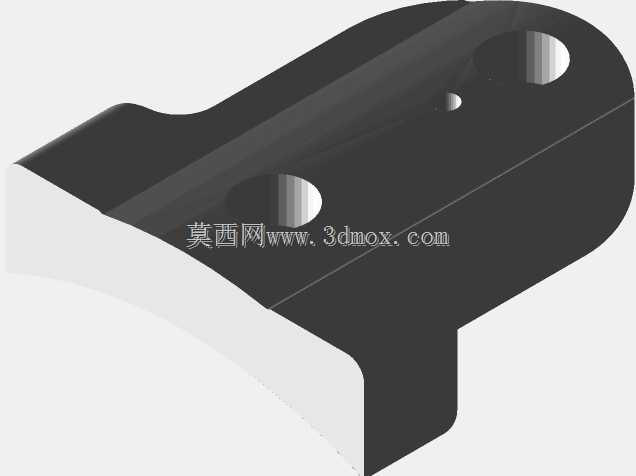

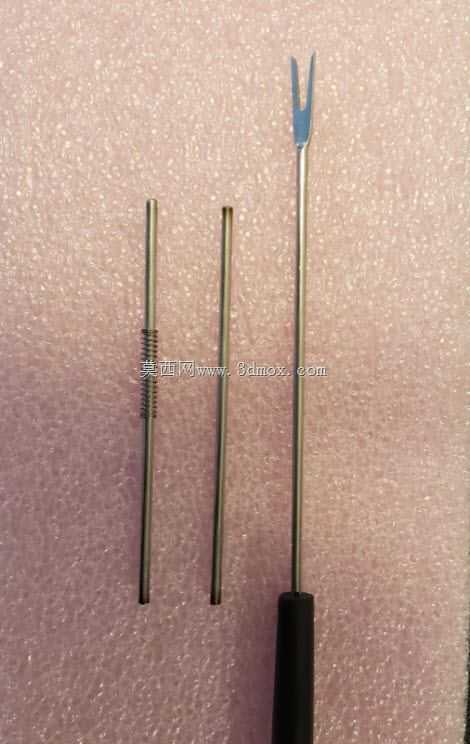

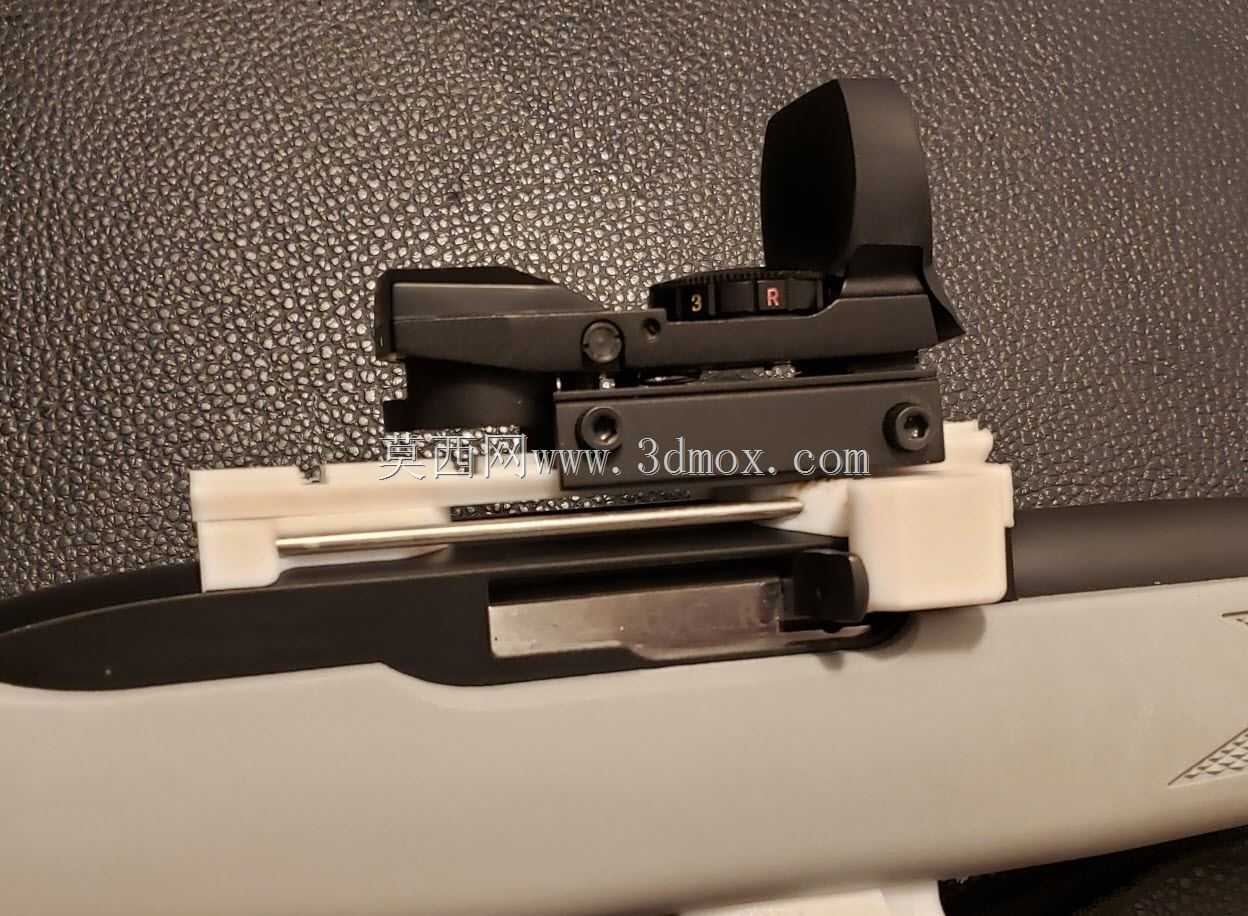

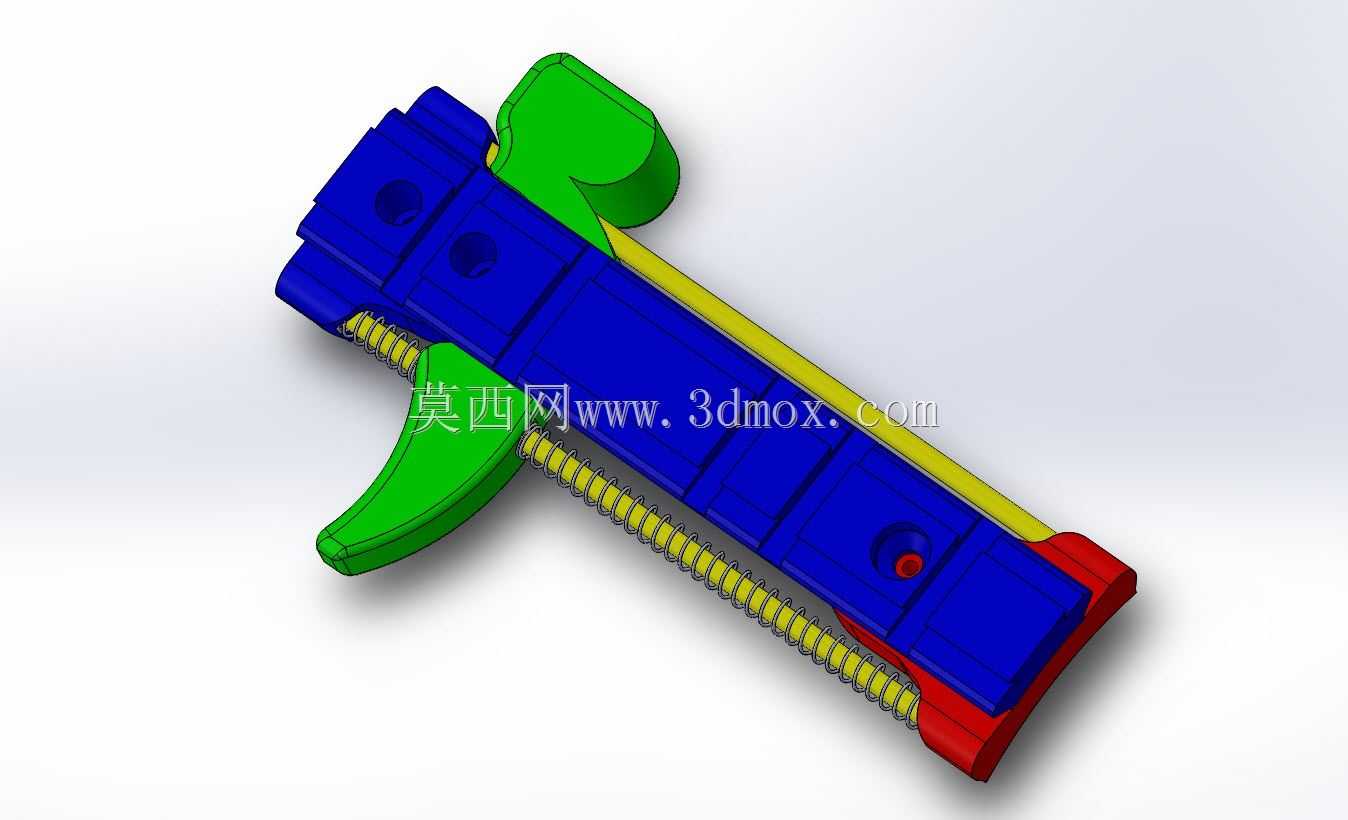

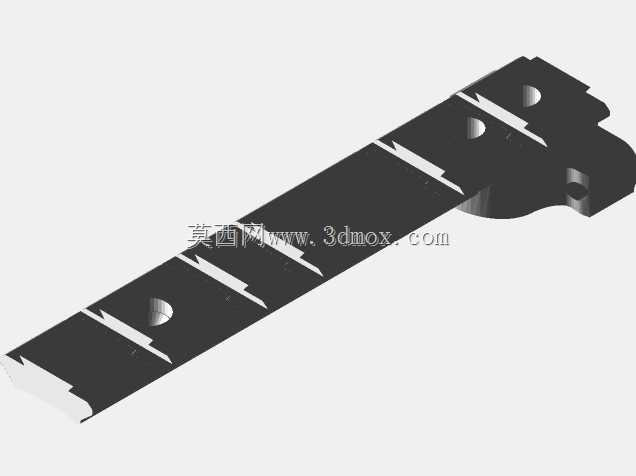

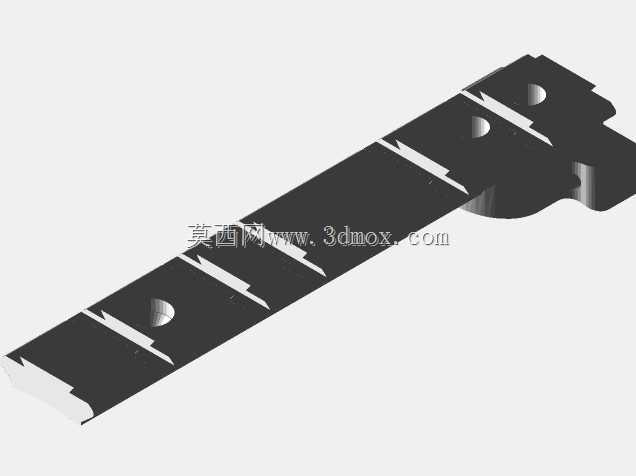

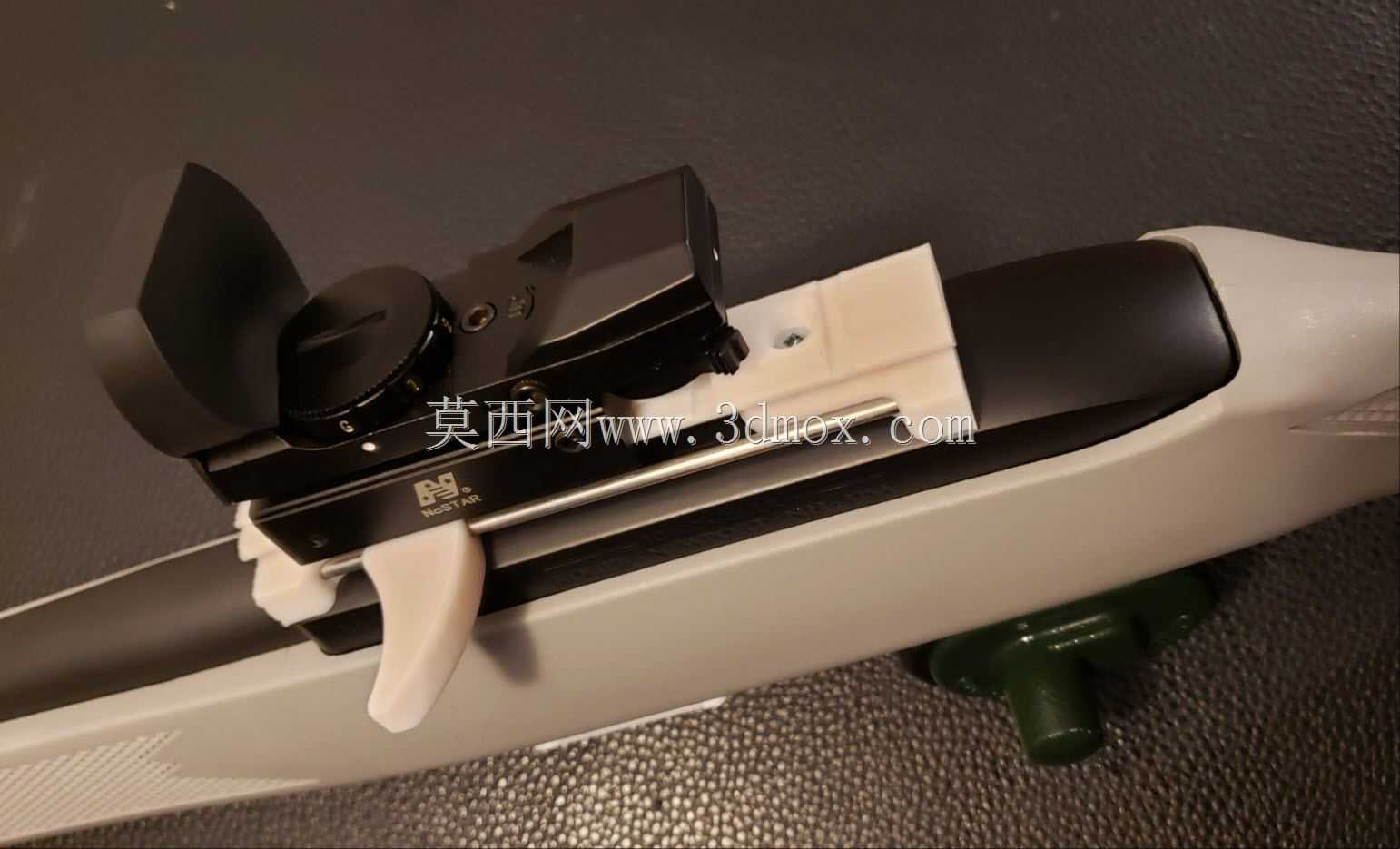

这部分设计用于为Ruger 10/22非常流行的步枪提供左侧充电手柄。它允许右撇子用右手进行战术重装，而不是让手指放在扳机上的皮斯托握杆处于瞄准位置。版本1：已测试并在视频中显示版本2：未测试。通过重新定位滑块上的孔来提高滑块强度。增加了spring兼容性。我以前拥有一支SKS步枪时就有了这个想法。这成了我的橄榄球10/22的必备品。我显然意识到我不是第一个有这个想法的人，而且售后市场已经存在。这一部分受到了已有部分的高度启发。设计分为三个部分，允许在将杆安装到枪上时组装杆。售后市场部分设计了一个轻薄的顶轨。我的设计尊重原始Ruger混合轨道的形状，它与picatinny零件和11毫米编织环兼容。至于棒子，我把火锅餐叉切成109mm，它们是直径为3mm的不锈钢。太完美了！（在1美元的店里非常便宜）看看video3mm直径的杆与弹簧的完美配合，你可以在任何便宜的圆珠笔中找到。您可以在左侧使用2或3个螺钉（版本2）。原始Ruger导轨的4个螺钉与此设计兼容。你需要一个额外的标准#5木螺钉来连接两个主要部件。我砍了一个5/8英寸长的螺丝。它无法到达接收器。这种设计的主要缺陷可能是滑块孔周围的尺寸太小。我的第一个打印滑块穿过左侧孔。ABS打印可能比PLA更牢固，我建议用丙酮清洗零件，以重新填充打印层。享受所有开发Solidworks文件，包括汇编文件！建议改进：1。重塑左把手抓地力，以适应自己的感觉。这一部分可能与现有部分过于相似。2.重塑右侧滑块拉具，使其更符合人体工程学，适合传统右手使用3。仅修改两个部分：主体部分带有部分孔，允许从下方安装杆，无需连接螺钉。4.在右侧添加弹簧兼容性。5.使用侧墙栏杆和/或个性化角度/长度修改顶部栏杆
