电吉他单线圈拾音器上下安装平板结构

　　在电吉他拾音器的生产与改装场景中，这类单线圈筒管平板是拾音器磁路组装环节的核心定位零件，分别对应筒管的顶部与底部安装位，承担磁极端定位、线圈骨架支撑、整体结构紧固的多重作用，直接影响拾音器磁极端的排布精度与成品的输出一致性。不同于常规平板类冲压件，该零件的设计完全围绕Alnico磁钢柱的装配需求展开，所有磁极端孔的加工公差控制在0.02mm以内，孔位特意做了0.185英寸的切割适配处理，比常规0.187英寸直径的Alnico磁铁柱预留了微量过盈配合量，装配时无需额外涂胶即可实现磁柱的紧固定位，避免长期使用后磁柱出现移位、松动导致的磁路偏移问题，同时也能减少组装时的涂胶工序，提升批量装配的效率。从结构布局来看，

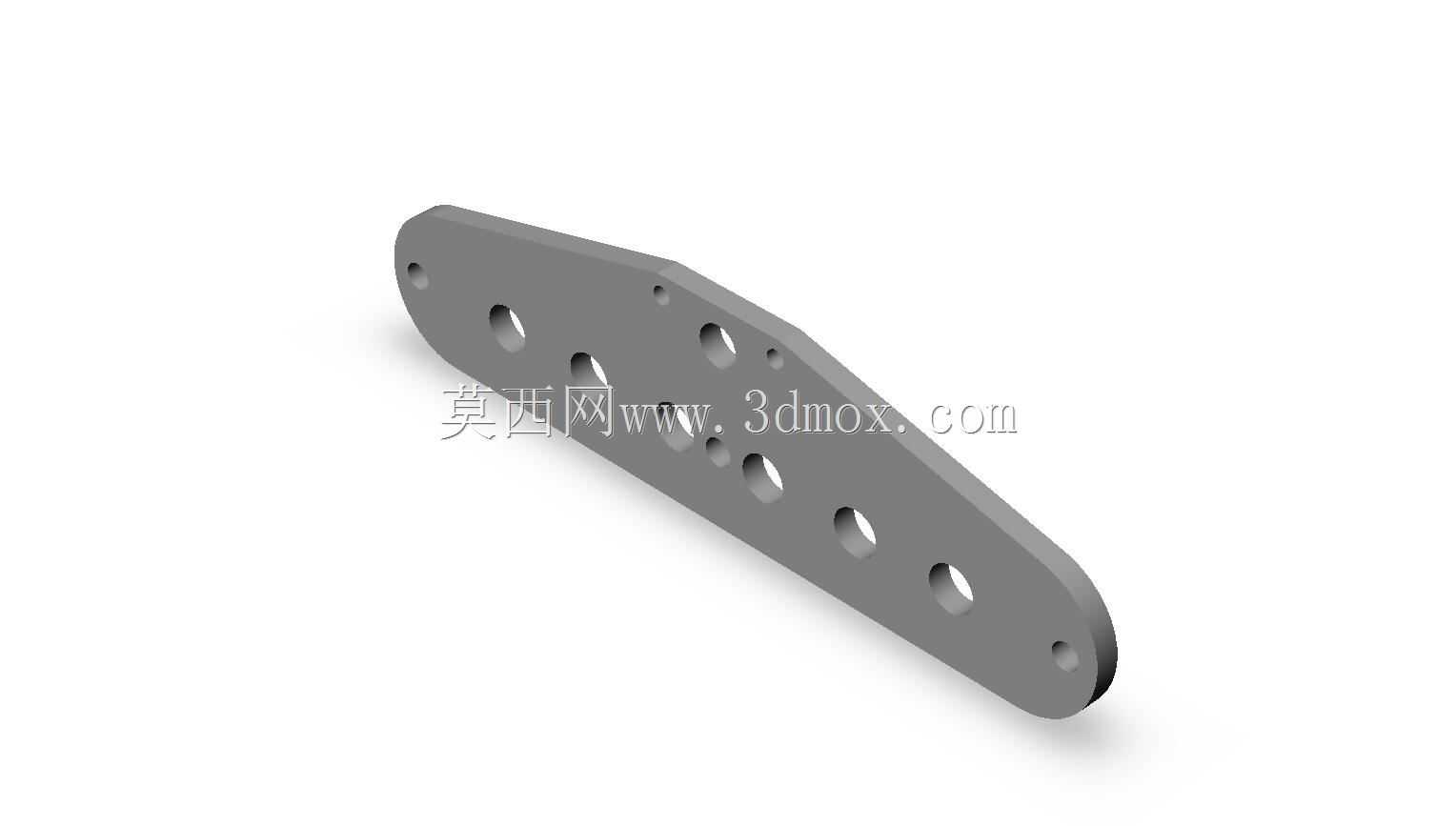

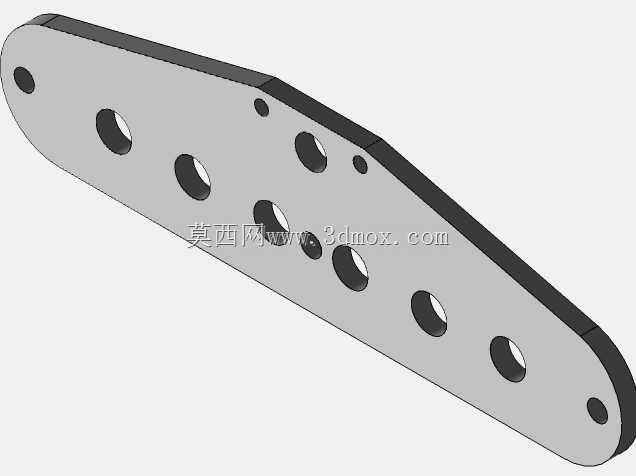

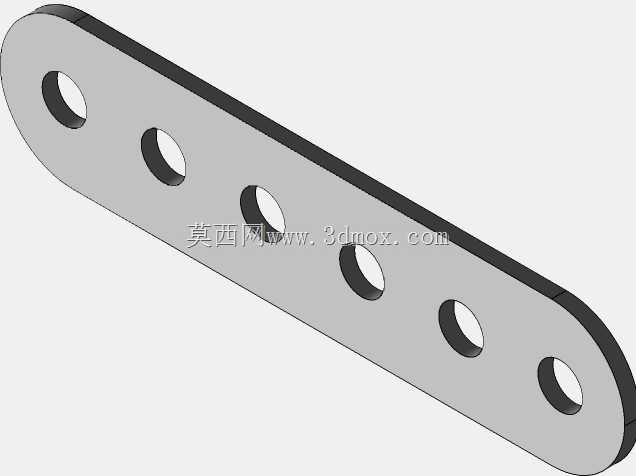

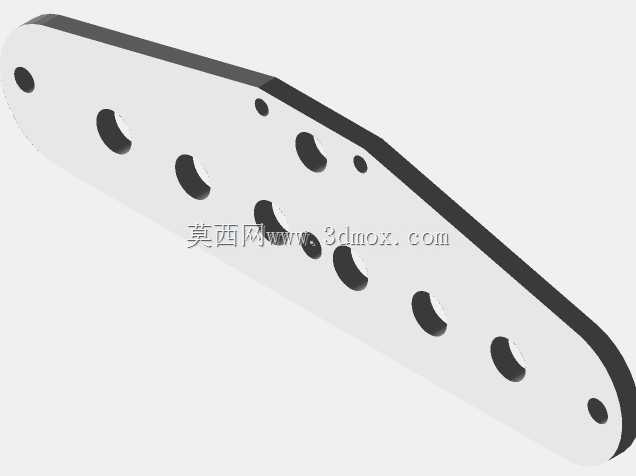

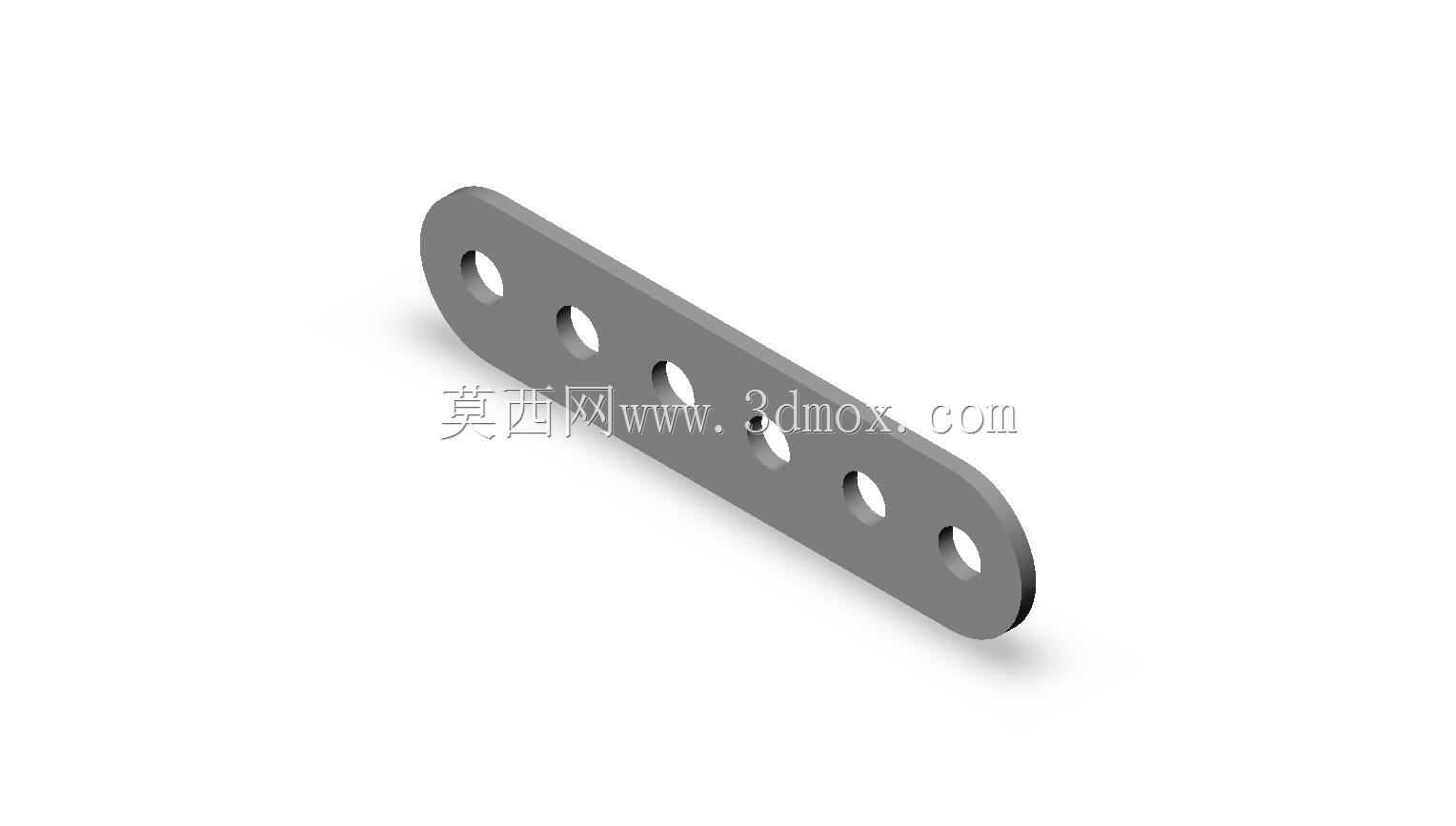

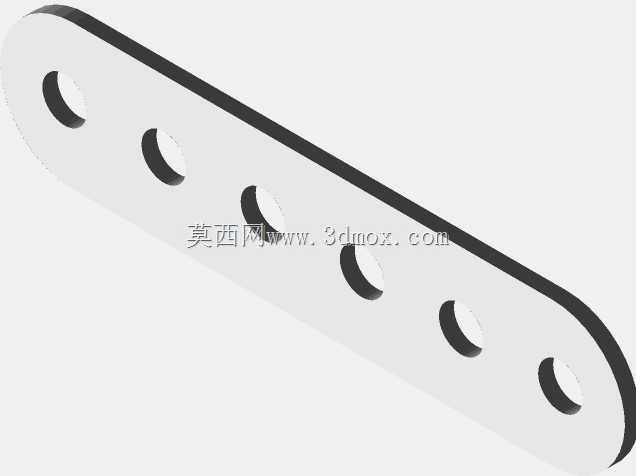

　　平板整体采用长条形流线型轮廓，两端做圆弧收边处理，完全匹配Stratocaster系列电吉他琴身拾音器槽的安装边界，两端的小孔为拾音器总成的固定螺丝过孔，中间沿长轴均匀排布的大孔为磁柱安装位，大孔之间的小孔为线圈引线的穿线位，所有孔位的中心距严格按照单线圈拾音器的标准弦距排布，确保装配后每根磁柱能精准对应吉他琴弦的中心位置，避免出现磁柱偏位导致的单弦输出音量不均、音色发闷的问题。设计过程中需要重点考量平板的厚度与材料选型，厚度过薄会导致磁柱压装后出现平板变形，无法保证所有磁柱的端面共面，直接影响拾音器与琴弦的间距一致性；厚度过厚则会占用拾音器筒管的内部空间，压缩线圈的绕线空间，导致线圈匝数不足影响输出功率。该平板的厚度设置为1.

　　2mm，采用冷轧钢板冲压成型后做镀锌钝化处理，既保证了足够的结构强度，压装磁柱时不会出现翘曲变形，也不会过度占用筒管内部的绕线区域，同时镀锌层能有效抵御吉他使用环境中汗渍、湿度带来的锈蚀问题，延长零件的使用寿命。从安装边界来看，平板的整体长度、宽度尺寸完全适配标准单线圈拾音器的塑料筒管卡槽，装配时平板卡入筒管端部的定位槽后不会出现径向窜动，两端的固定孔位与筒管上的安装柱完全对齐，压装磁柱后磁柱端面与平板表面的垂直度误差控制在0.01mm以内，确保所有磁柱的端面处于同一平面，后续调整拾音器高度时，每根琴弦对应的磁柱与琴弦的间距误差不会超过0.1mm，保证各弦输出的动态一致性。在实际的改装场景中，

　　这类高精度的端板能解决很多老旧拾音器的常见故障，比如 vintage 拾音器长期使用后出现的端板锈蚀变形、磁柱松动歪斜问题，更换同规格的端板后可以快速恢复拾音器的磁路精度，不需要重新绕制线圈就能让老旧拾音器恢复原有的输出特性。不同于市面上很多公差较大的代用配件，该结构的孔位排布严格遵循经典单线圈拾音器的尺寸规范，不需要额外打磨修改就能直接适配标准尺寸的单线圈筒管，不管是量产拾音器的组装还是手工定制拾音器的制作，都能直接使用，减少设计验证的时间成本。零件的边缘做了倒圆角处理，没有尖锐的冲压毛边，装配时不会刮伤漆包线的绝缘层，避免线圈出现短路、击穿的问题，穿线孔的边缘也做了去毛刺处理，引线穿过时不会被孔口的毛刺割破绝缘皮，提升成品拾音器的可靠性。
