钢丝张力异形曲线弹簧结构设计

　　这类异形曲线张力弹簧，常应用在需要非直线弹性复位、多方向张力补偿的工况中，比如纺织机械的钢丝张力调节机构、小型传感器的触发复位组件、医疗器械的操作端弹性回位结构里，和常规直线圆柱弹簧不同，它的螺旋主体沿空间曲线排布，能在狭窄的异形安装空间内提供多段不同刚度的弹力输出，适配常规弹簧无法覆盖的安装路径。从实际使用场景来看，在张力检测类传感器的装配结构中，这类弹簧需要承担持续的张紧载荷，既要保证钢丝走线过程中张力波动被有效缓冲，又不能因为自身形变过大导致检测数值出现偏差，所以设计时首先要确定螺旋段的空间走向，沿着设备内部预留的走线路径规划弹簧的中心曲线，避免和周边的走线槽、固定座、检测探头发生运动干涉。设计过程中，

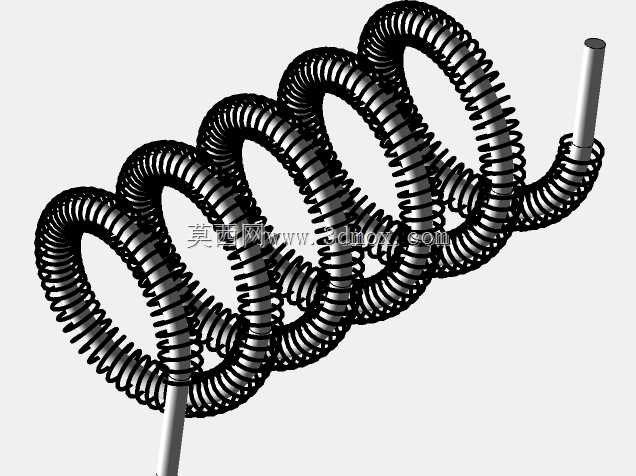

　　首先要明确两端安装端的固定形式，图中弹簧两端伸出的直段钢丝，是用来插入设备对应的安装孔位做固定的，直段的长度需要匹配安装座的孔深，既要保证插入后有足够的防转摩擦力，又不能过长导致端部顶到安装腔的内壁；螺旋部分的钢丝直径选择，要结合工作载荷来计算，常规这类用于张力缓冲的弹簧，钢丝直径多在0.5mm到2mm区间，根据所需的预紧力和工作行程调整，螺旋圈的直径则要兼顾弹力系数和空间占用，圈径过小会导致弹簧刚度太大，缓冲效果不足，圈径过大则会超出安装边界，和周边零件产生剐蹭。和普通圆柱弹簧不同，曲线弹簧的每一段螺旋的曲率都随中心曲线变化，不同曲率段的弹力输出特性存在差异，在建模时需要先绘制空间三维扫掠路径，路径的拐点处要做圆角过渡，

　　避免螺旋钢丝在拐点处出现应力集中，长期受载后发生断裂；扫掠过程中要保证钢丝截面始终垂直于路径切线方向，避免出现螺旋圈局部挤压、间隙不均的问题，实际生产中这类弹簧多采用数控弹簧机绕制，建模时的路径参数可以直接导出为加工代码，减少试制阶段的参数调整成本。从安装边界来看，这类弹簧安装后处于预拉伸状态，工作时的最大拉伸量不能超过材料的弹性极限，设计时需要预留15%左右的形变余量，避免设备运行中出现过载导致弹簧塑性变形；弹簧表面的处理方式根据使用环境选择，常规工况下做镀锌防锈即可，如果是在潮湿或者有腐蚀的环境中使用，则需要采用不锈钢丝绕制或者做表面喷塑处理。在设备实际运行过程中，这类弹簧的作用不只是提供复位弹力，

　　还能吸收设备运行中产生的小幅振动，避免张力检测类元件因为振动出现信号跳变，在一些手动操作的器械中，曲线弹簧的特殊走向还能适配操作手柄的摆动轨迹，提供均匀的回弹力，提升操作手感。需要注意的是，这类异形弹簧的两端固定端需要做倒角处理，避免安装时锋利的端部割伤安装人员或者刮损配套的走线外皮，弹簧绕制完成后需要做回火定型处理，消除绕制过程中产生的内应力，避免长期使用后弹簧出现形变，导致预紧力发生变化。在结构选型时，首先要确认安装空间的三维边界，将弹簧的最大外轮廓尺寸控制在安装腔的预留空间内，尤其是曲线拐点处的螺旋外直径，要和周边零件保留至少0.5mm的间隙，避免设备运行中弹簧发生晃动和周边零件产生摩擦，长期磨损导致钢丝断裂；同时要核算弹簧的刚度曲线，保证在整个工作行程内，弹力的变化范围匹配设备的张力需求，不能出现行程末端弹力陡增或者初始预紧力不足的问题。
