DIN导轨式双数显交流电压电流传感装置

　　在低压配电终端、小型设备电控柜、分布式光伏并网点、工业自动化控制回路这类需要紧凑布置电参量采集节点的场景里，这类导轨安装的电参量采集装置是非常常用的配套部件，它不需要额外开孔做面板嵌入，直接卡装在标准35mmDIN导轨上就能完成固定，和微型断路器、漏电保护器、端子排这类常规配电元件并排安装，适配绝大多数标准电控箱的内部安装模数，不会额外占用柜内的有效布线空间。

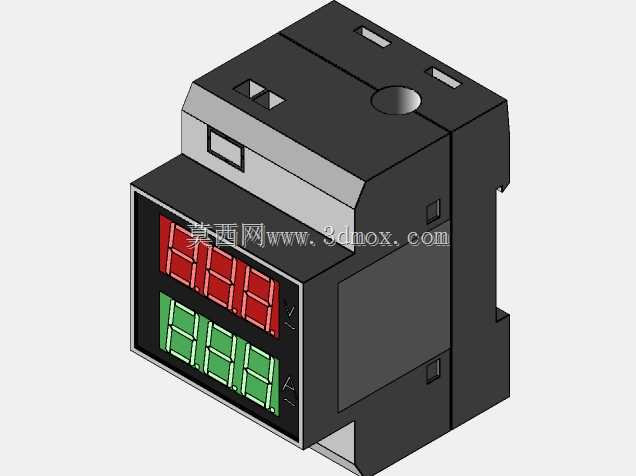

　　从实际功能来看，这款装置同时集成了交流电压采集与交流电流采集的能力，正面上下排布的两排独立LED数码管，分别对应电压、电流两个参量的实时数值显示，不需要切换操作就能同时读取两个回路参数，现场巡检的时候不用按键切换界面，站在柜前扫一眼就能拿到当前的电压、电流运行数据，比单屏切换显示的仪表效率高不少，尤其是在设备调试、故障排查的场景下，能同时观测两个参量的联动变化，比如电机启动瞬间的电压跌落与电流爬升过程，不需要反复切换显示通道，能更直观判断回路的运行状态。

　　结构设计上，整个壳体采用模数化的导轨安装结构，外壳用阻燃工程塑料注塑成型，边角做了圆弧过渡处理，避免安装布线的时候刮伤导线绝缘层，正面的显示区域做了内凹的遮光设计，即使柜内有辅助照明的反光，也能清晰看清数码管的数值，不会因为光线反射导致读数错误。壳体侧面预留了标准的导轨卡扣结构，安装的时候只需要把卡扣卡在35mm标准DIN导轨上，按压到位就能自动锁止，拆卸的时候用一字螺丝刀撬动卡扣的解锁拨片就能快速取下，不需要额外的固定螺丝，在柜内元件密集、操作空间狭小的场景下，拆装维护都很方便。

　　接线端的设计也充分考虑了现场布线的便利性，上下两端的接线端子采用螺丝压接结构，适配1.5-4平方毫米的多股铜芯导线，端子的标识直接模印在壳体表面，电压回路、电流回路、辅助电源的接线位清晰区分，现场接线的时候不需要反复对照说明书找点位，能减少接线错误的概率。装置的内部电路板做了分层布局，强电采样回路和信号处理回路之间做了隔离设计，避免强电干扰串入信号处理部分导致测量数值跳变，即使在变频器、伺服驱动器这类强干扰源旁边安装，也能保证测量数值的稳定性。

　　从安装边界来看，这款装置的宽度对应2个标准模数的配电元件宽度，也就是大概36mm的安装宽度，深度方向不会超出常规微型断路器的安装深度，适配深度80mm以上的标准电控箱安装，不会出现柜门关不上的问题。装置的采样范围覆盖常规低压配电的0-450V交流电压、0-100A交流电流，能满足绝大多数单相交流回路的电参量测量需求，不需要额外配置外置的电流互感器，小电流回路直接接线就能使用，大电流场景也可以通过外置互感器扩展量程，适配不同的回路容量需求。

　　在实际选型配套的时候，这类装置常被用在小型设备的本地电控柜里，作为本地电参量显示的部件，不需要把信号远传到后台，就能在本地直观看到设备的供电电压、工作电流，判断设备是否处于正常运行状态，比如小型风机、水泵、加热设备的控制回路里，搭配接触器、热继电器使用，能让运维人员快速判断回路是否存在过流、欠压这类异常情况，比单纯依靠指示灯判断故障要精准很多。建模的时候需要重点注意导轨卡扣的配合尺寸，要和标准35mmDIN导轨的尺寸做匹配，保证卡扣的弹性变形量在合理范围内，既不会因为卡扣太紧导致安装困难，也不会因为卡扣太松导致装置在导轨上滑动、甚至脱落；同时正面显示窗的开孔位置要和内部数码管的位置对齐，保证数码管的显示内容刚好在视窗范围内，不会出现显示内容被遮挡的问题；接线端子的爬电距离也要符合低压电器的相关要求，相邻端子之间的绝缘距离要满足耐压要求，避免出现相间击穿的风险。
