导轨式快速压紧夹持工装结构

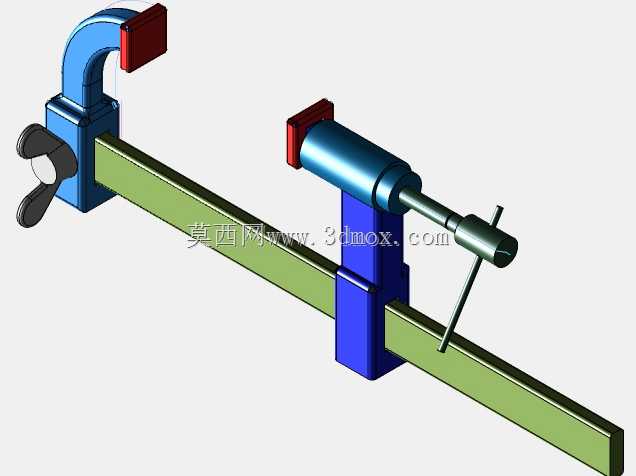

　　在机械加工、工位装配、工件检测的现场场景里，这类导轨式压紧夹持结构的使用频率极高，很多一线操作的钳工、装配工都接触过类似结构——它不需要额外做复杂的安装基座，直接依托标准导轨作为安装基准，能沿着导轨长度方向快速调整夹持位置，适配不同长度尺寸的工件装夹需求，比固定式台虎钳的工位适配性灵活很多。从结构功能上拆解，这套夹持结构分为固定压紧端和活动施压端两个核心部分，固定端通过锁紧结构直接卡在导轨上，作为夹持受力的基准挡边，活动端集成了螺旋进给机构，摇动手柄时丝杆会推动压头向固定端方向进给，逐步施加夹紧力，把工件牢牢压在两个压头之间。设计这套结构的时候，首先要考虑的是导轨配合的安装边界，夹持座和导轨配合的卡槽尺寸要和常用的工业铝型材导轨、机床T型槽导轨的截面尺寸匹配，卡槽侧面要预留锁紧螺钉的安装位置，调整到目标位置后拧紧锁紧件就能让夹持座和导轨完全固定，不会在夹紧受力时出现滑移。压头部分做了直角折弯的结构设计，一方面能在水平方向给工件施加侧向顶紧力，另一方面折弯的竖直边能在垂直方向压住工件的上表面，避免工件在加工或装配受力时向上翘起，这种双向限位的压头结构，比单方向顶紧的夹头适用场景更广，不管是型材类工件、板类工件还是小型异形零件，只要压头接触面积足够，都能实现稳定装夹。螺旋进给机构的设计要重点考虑传动的顺畅性和自锁性能，丝杆的螺距选择不能太大，否则进给速度过快很难控制夹紧力大小，也不能太小，否则夹紧行程太长影响操作效率，一般选1.

　　5mm到2mm螺距的梯形丝杆最合适，既能保证足够的进给效率，又能依靠梯形螺纹的自锁特性，在夹紧后不会因为工件的反作用力出现松脱，不需要额外加锁紧装置就能保持夹紧力。活动端的夹持座和导轨之间是间隙配合，间隙量控制在0.05mm到0.1mm之间，既能保证夹持座能沿着导轨顺畅滑动调整位置，又不会因为间隙过大导致夹紧时出现偏斜，保证两个压头的工作面始终保持平行，夹紧力能均匀作用在工件接触面上，不会把工件夹变形或者夹歪。在实际使用场景里，这类夹持结构常被用在小型焊接工位的工件固定、铝型材框架装配时的临时压紧、机加工工位的工件辅助定位，甚至是检测平台上的工件装夹，因为它不需要在工作台面上打孔安装，只要有匹配的导轨就能快速布置，

　　工位调整的时候只要松开锁紧件就能整体移动，不需要重新做安装调试，对于多品种小批量的生产场景适配性非常强。设计时还要考虑操作的人机工程性，进给手柄的转动半径要合适，太大的话会占用过多操作空间，太小的话施加夹紧力的时候会很费力，一般手柄长度控制在80mm到120mm之间，操作人员用单手握持就能轻松施加足够的夹紧力，手柄末端做滚花或者套防滑胶套的结构，避免手上沾了切削液或者油污的时候操作打滑。压头和工件接触的端面要做淬火处理，提高表面硬度，避免长期夹紧工件后出现压痕或者磨损，导致压头工作面不平整，影响装夹精度，压头和丝杆的连接部分要做浮动设计，允许压头有小角度的偏转，这样即使工件的被夹紧面不是完全平行，压头也能自动贴合工件表面，

　　保证夹紧力均匀分布，不会出现点接触压伤工件的情况。整套结构的外形尺寸没有做冗余设计，夹持座的宽度和导轨宽度基本一致，不会在导轨两侧突出过多，避免和工位上的其他工具、设备产生干涉，固定端和活动端的高度也控制在合理范围，在保证足够结构强度的前提下，尽量降低整体高度，减少对工件加工、装配操作的空间遮挡，比如在做工件顶面钻孔或者装配螺丝的时候，过高的夹具体会挡住操作工具的作业空间，影响操作便利性。从受力角度分析，夹紧时的反作用力会通过夹持座直接传递到导轨上，所以夹持座的壁厚要做足够的强度储备，一般选用45号钢或者铝合金材质制作，钢制的夹持座适合大夹紧力的机加工场景，铝合金的夹持座重量更轻，适合需要频繁移动调整的装配工位，不同材质的结构可以根据实际使用场景选型替换，核心的导轨配合尺寸、丝杆传动参数保持通用即可。
