导轨式快速压紧夹持工装结构设计

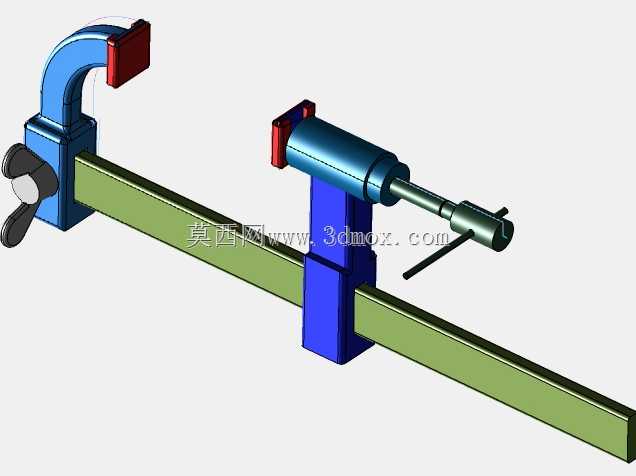

　　在非标自动化生产线、小型工件焊接工位、机加工辅助装夹场景里，这类导轨适配的压紧夹持结构是工位辅助定位的常用部件，区别于固定安装的台虎钳，它可以沿着配套的导轨条灵活调整安装位置，适配不同长度、不同装夹点位的工件固定需求，不用在工作台面反复打孔攻丝调整装夹位，能大幅缩减多品种小批量生产时的工装调整时长。从结构组成来看，整套夹持组件分为两个独立的功能单元，左侧是带弯臂结构的固定压头单元，右侧是带螺旋进给结构的活动顶紧单元，两个单元都通过下方的方形锁紧座卡接在矩形导轨上，锁紧座内部设计有与导轨侧面贴合的锁紧结构，调整到目标位置后可以通过侧面的锁紧手柄快速锁死，避免装夹受力时出现位置滑移。左侧弯臂压头单元的压接端采用了硬质耐磨块设计，

　　压块与弯臂主体通过可拆卸结构连接，磨损后可以单独更换压块，不用整体更换整个夹持单元，弯臂的弧形结构设计是为了避让工件上方的操作空间，比如焊接时焊枪的走枪路径、打磨时砂轮的作业空间，避免工装结构与作业工具产生干涉，压块的工作面做了防滑纹理处理，压接工件时不会因为受力出现工件滑脱的问题。右侧的螺旋进给单元采用了梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的传动强度更高，能承受更大的顶紧力，长时间反复使用也不会出现螺纹滑牙的问题，进给手轮的握持部分做了包胶处理，手动旋紧时手感更舒适，不需要借助加力杆就能提供足够的顶紧力，顶杆的前端设计了可小角度摆动的压头，当工件的被顶紧面存在小角度倾斜时，活动压头可以自动贴合工件表面，

　　不会出现点接触导致的工件压痕或者顶紧力不足的问题。设计这套结构时，首先要匹配对应导轨的截面尺寸，锁紧座的内槽尺寸要与导轨的外形尺寸留0.1到0.2毫米的间隙，保证滑动顺畅的同时不会出现过大的晃动间隙，间隙过大会导致装夹后工件的定位精度下降，间隙过小则会导致调整位置时滑动卡滞，尤其是在车间有切削液、焊接飞溅的工况下，间隙过小很容易因为杂物进入导致滑动失效。两个夹持单元的安装高度要保持一致，压头和顶杆的中心高要控制在同一水平线上，避免顶紧时工件受到向上或者向下的分力，导致工件翘起偏离定位基准。弯臂部分的结构做了等强度优化，在受力最大的弯角位置增加了过渡圆角，避免应力集中导致长期受力后出现弯臂变形，弯臂的壁厚根据最大夹持力做了匹配，

　　常规工况下500公斤以内的夹持力不会出现塑性变形。整套结构的安装边界需要注意，导轨的安装平面平面度要控制在0.2毫米每米以内，避免导轨安装后出现扭曲，导致夹持座滑动不畅，两个夹持单元的最小间距可以调整到50毫米以内，最大间距不受自身结构限制，只要导轨长度足够就可以适配更长的工件，压头的伸出长度设计为80毫米，可以夹持厚度在0到60毫米之间的工件，覆盖大部分小型钣金件、型材件、机加工零件的装夹需求。实际使用时，先根据工件的长度调整两个夹持单元在导轨上的位置，初步锁紧后将工件放置在两个压头之间，先旋转右侧的进给手轮将工件初步顶紧，确认工件的定位基准贴合后再适当加力顶紧，最后确认两个单元的锁紧结构都处于锁死状态就可以开展加工作业，加工完成后只需要反向旋转手轮松开顶杆就可以取下工件，不需要反复拆装夹持座，在频繁更换工件的作业场景下，装夹效率比传统的螺栓压板结构提升60%以上。另外这套结构的所有受力部件都采用了中碳钢材质做调质处理，表面做了发黑防锈处理，适合在车间多油污、多粉尘的环境下长期使用，不需要频繁做防锈维护，可拆卸的压头、顶杆部件都采用了标准件接口，损坏后可以快速更换备件，减少工装停机维护的时间。
