NV3500传动换挡机构实体结构设计

　　在乘用车辆与轻型商用车辆的手动传动系统布局中，NV3500系列传动结构的应用覆盖了后驱布局的多数入门级乘用车型与轻载货运车型，这类传动结构的核心作用是在发动机输出扭矩与驱动轮之间建立可调节的转速扭矩传递路径，通过不同齿数比的齿轮副啮合切换，匹配车辆在起步、加速、匀速巡航、爬坡等不同工况下的动力输出需求，避免发动机长期处于非经济工况或过载工况运行。

　　从实际装车场景来看，这类传动结构的安装边界需要严格匹配动力舱与驾驶舱的衔接位置，上部的敞口式壳体结构需要对接换挡操纵机构的防尘罩与内饰安装位，两侧带定位凸耳的法兰边用于将传动壳体固定在离合器壳体后端的安装面上，凸耳上的预留安装孔位需要与对接端的螺栓孔保持同轴度公差在0.1mm以内，避免装配后出现壳体应力集中导致的运转异响。下部的锥状壳体延伸段需要容纳低速挡齿轮组与输出轴连接结构，侧面伸出的换挡摇臂轴需要与驾驶舱内的换挡拉杆形成精准的运动传递路径，摇臂端部的球头结构需要匹配换挡拉杆的球碗配合公差，保证换挡操作时的旷量控制在合理范围内，避免出现换挡卡滞或脱挡问题。

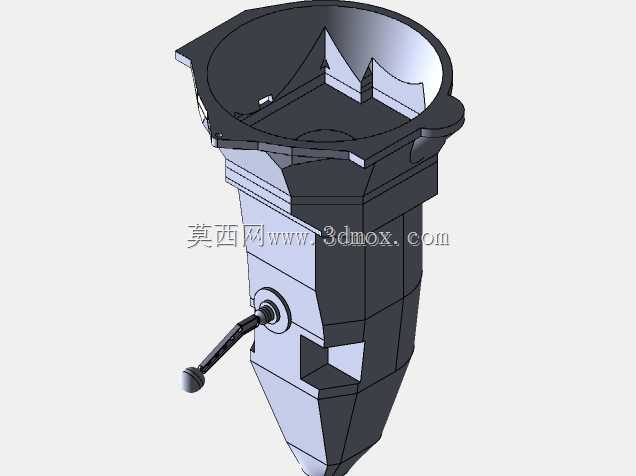

　　在结构设计层面，这个实体模型完整还原了NV3500传动结构的外部壳体轮廓与核心操纵连接结构，壳体的壁厚设计遵循了铝合金压铸壳体的常规工艺要求，主体壁厚保持在3.5mm-4mm之间，在轴承安装位、换挡轴支撑位等受力集中区域做了局部加厚处理，加厚区域的过渡圆角设计为R3-R5，避免压铸过程中出现缩孔缺陷，同时也能降低应力集中带来的壳体开裂风险。上部敞口结构内部的加强筋布局沿着齿轮啮合的受力方向布置，既可以提升壳体的整体刚性，减少齿轮运转时的壳体形变，也能在齿轮油飞溅过程中起到导流作用，保证轴承位与齿轮啮合面的润滑充分。

　　换挡操纵部分的设计上，侧面伸出的换挡摇臂采用了弯折式结构，摇臂的转动角度范围对应五个前进挡与一个倒挡的切换行程，设计时需要保证摇臂在各个挡位位置时不会与周边的车架、管线等部件发生运动干涉，球头的表面粗糙度需要达到Ra1.6以下，减少换挡操作时的摩擦阻力，提升操纵手感。壳体外部的轮廓设计充分考虑了整车布置的空间需求，锥状的下部结构可以在保证内部齿轮安装空间的前提下，尽可能缩小传动结构的横向占用空间，给周边的排气系统、悬挂部件留出足够的布置间隙。

　　从建模逻辑来看，这个模型采用了自顶向下的设计思路，先确定输入轴、输出轴的中心距与各挡位齿轮的排布位置，再围绕内部传动组件的运动包络生成壳体的内部型腔，之后结合安装定位需求、工艺要求生成外部的安装凸耳、加强筋、换挡轴安装位等结构，所有的配合面都预留了后续装配的公差调整空间，既可以作为整车传动系统布置的参考模型，也可以作为换挡操纵机构匹配设计的基准模型，帮助结构设计人员在开发阶段快速验证传动结构与周边部件的空间匹配性，减少后续实车验证阶段的干涉问题。在实际选型匹配过程中，这类传动结构的承载扭矩需要匹配发动机的最大输出扭矩，壳体的安装尺寸需要与离合器壳体、传动轴的连接尺寸完全适配，换挡摇臂的行程与角度需要与换挡操纵系统的传动比匹配，才能保证装车后的换挡操作顺畅，传动系统运转稳定。
