在手动变速器的离合器总成结构中,压盘是直接决定动力接合平顺性与扭矩传递可靠性的核心承压部件,日常工况下需要持续向摩擦盘施加均匀的轴向压紧力,以此实现发动机动力向变速器输入轴的可控传递,整个工作过程中压盘的受力均匀性、结构刚度直接决定了离合器的接合质感、磨损速率与传动系统的NVH表现。从实际装车场景来看,这类压盘主要适配前置前驱乘用车的手动变速器离合器模块,安装位置处于离合器盖与摩擦片组件之间,中心通孔需要避让变速器输入轴的轴端结构,周边周向均匀分布的凸台结构是膜片弹簧的施力接触位,设计时需要保证每个凸台的承压面平面度公差控制在0.05mm以内,避免膜片弹簧施力时出现偏载,导致摩擦片局部过度磨损、起步抖动等常见故障。

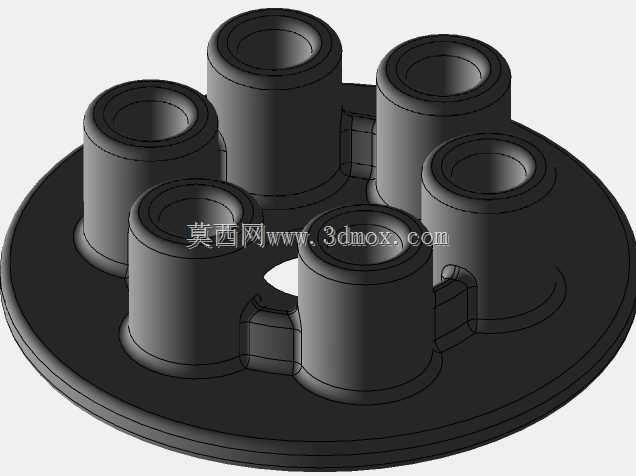

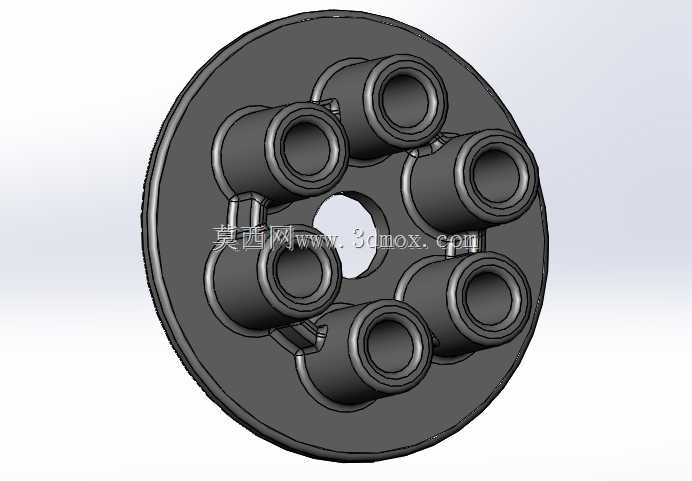

从结构设计逻辑来看,该压盘采用圆盘式基体加周向均布凸台的结构形式,基体厚度根据匹配的发动机最大输出扭矩做对应匹配,针对1.6L-2.0L排量的自然吸气发动机,基体厚度通常设置在8-10mm区间,保证轴向承压时不会出现翘曲变形;周向排布的7个筒状凸台高度保持一致,凸台内孔为减重设计,同时可以在离合器分离过程中为压盘的轴向位移提供一定的导向限位,凸台与基体的衔接位置做了R3-R5的圆角过渡,避免冲压或铸造过程中出现应力集中,长期交变载荷下出现根部开裂的问题。中心位置的通孔直径根据输入轴轴径设计,通常比输入轴最大轴径大2-3mm,预留足够的装配间隙,避免装配过程中出现卡滞,同时通孔周边做了1mm的倒角处理,方便装配时快速对中。
实际功能实现层面,压盘的工作面需要与摩擦盘的摩擦面完全贴合,因此工作面的表面粗糙度需要控制在Ra1.6以内,平面度公差不超过0.03mm,保证压紧时整个摩擦面的压力分布均匀,不会出现局部压力过大导致的摩擦片烧蚀问题。在离合器接合状态下,膜片弹簧的压紧力通过周向凸台均匀传递到压盘基体,将摩擦盘紧紧压在飞轮端面,依靠摩擦力实现发动机扭矩的传递;当驾驶员踩下离合器踏板时,分离轴承推动膜片弹簧分离指,膜片弹簧对压盘凸台的压紧力释放,压盘在传动片的回弹力作用下向后移动,解除对摩擦盘的压紧,动力传递路径切断,此时就可以完成挡位切换操作。
设计过程中需要重点考量几个边界条件:首先是安装边界,压盘的最大外圆直径需要匹配离合器盖的内圈尺寸,通常比离合器盖内圈小1-1.5mm,预留热膨胀间隙,避免车辆长时间高负荷运行时,压盘受热膨胀出现卡滞;其次是动平衡要求,由于压盘随发动机曲轴高速旋转,周向凸台的位置度公差需要控制在φ0.1mm以内,整体动平衡量需要满足G16的平衡精度等级,避免高速旋转时出现径向跳动,导致离合器踏板抖动、传动系统异响等问题;再者是材料选型,通常采用灰铸铁HT250铸造而成,这种材料具备较好的耐磨性、导热性与减震性能,能够快速导出摩擦过程中产生的热量,同时可以吸收传动过程中的振动,提升换挡平顺性,部分高性能车型会采用球墨铸铁材质提升结构强度,适配更大的发动机输出扭矩。
从实际维修与选型的角度来看,压盘的磨损主要出现在与摩擦片接触的工作面,当工作面磨损量超过1mm、或者出现沟槽、烧蚀、裂纹时,就需要连同摩擦片、分离轴承一起更换,避免出现离合器打滑、动力传递不足的问题。建模过程中需要重点关注周向凸台的均布角度、每个凸台的高度一致性、工作面的平面度要求,以及各个衔接位置的圆角处理,避免出现应力集中点,同时要保证各个安装尺寸与离合器总成的匹配精度,避免出现装配干涉的问题。
