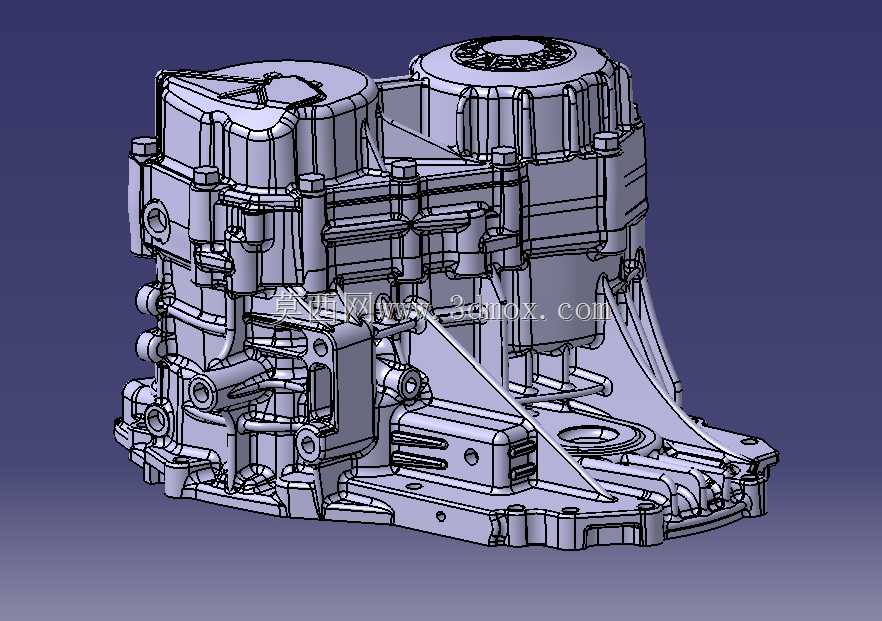

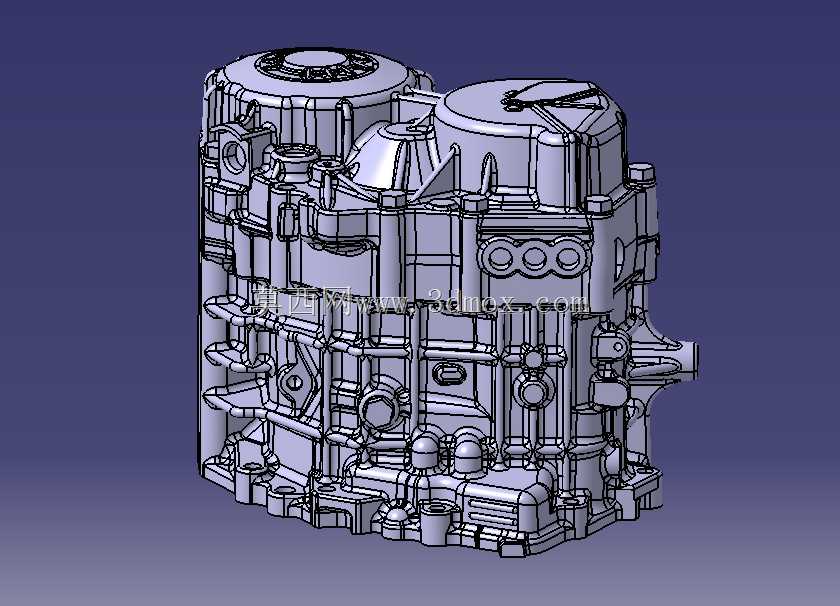

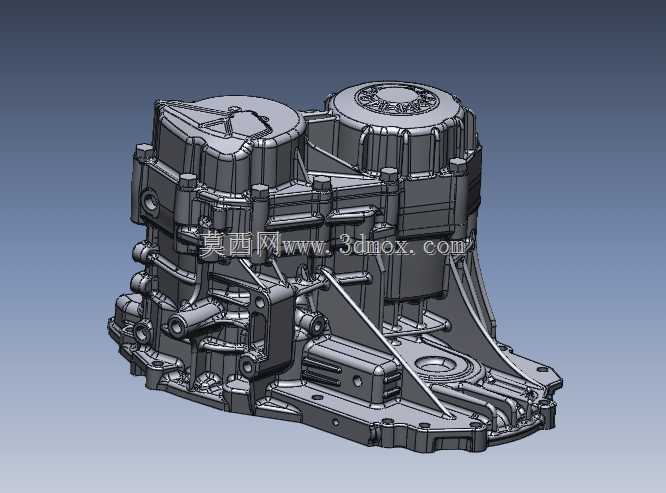

汽车变速器壳体三维扫描逆向重构模型

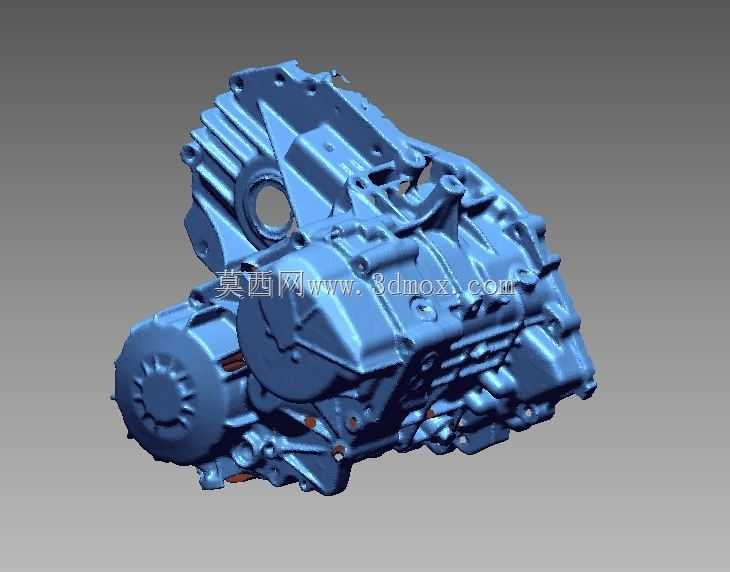

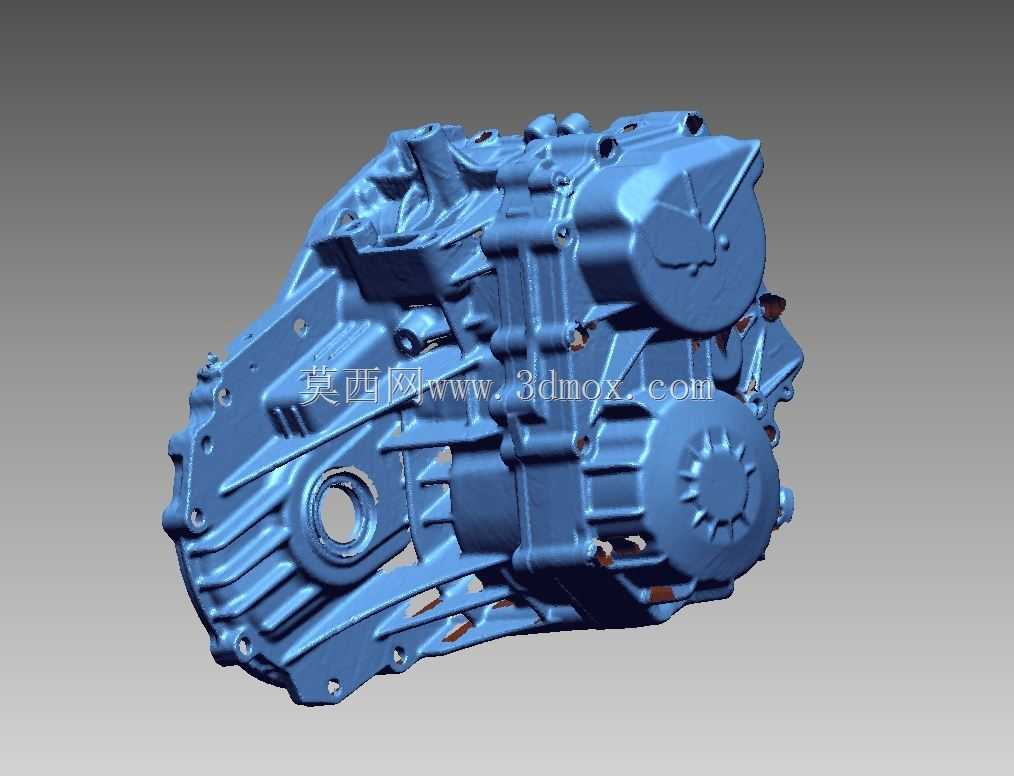

　　本次重构的变速器壳体模型，来源于手持三维扫描设备对量产装车变速器壳体的实物测绘数据，核心服务于汽车传动系统的逆向开发、备件仿制、结构改型与性能验证场景。在汽车售后备件开发领域，很多停产车型的变速器壳体备件供应中断，通过三维扫描获取壳体的完整点云数据后重构曲面模型，可直接用于铸造模具的开模加工，省去传统人工测绘的大量尺寸校核工作，避免人工测量带来的形位公差偏差，保障备件安装时与周边悬置、传动部件的配合精度。在整车改型开发场景中，当需要调整变速器布置角度、增加外接油路接口或者优化壳体局部加强筋结构时，基于扫描得到的基准模型进行改型设计，可完全保留原壳体与内部齿轮轴系、差速器组件的配合边界，无需重新搭建整个变速器的装配基准，大幅缩短改型周期。

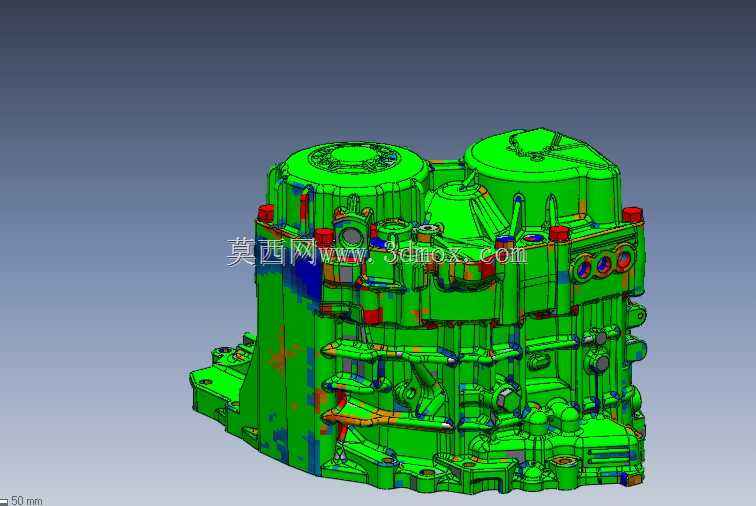

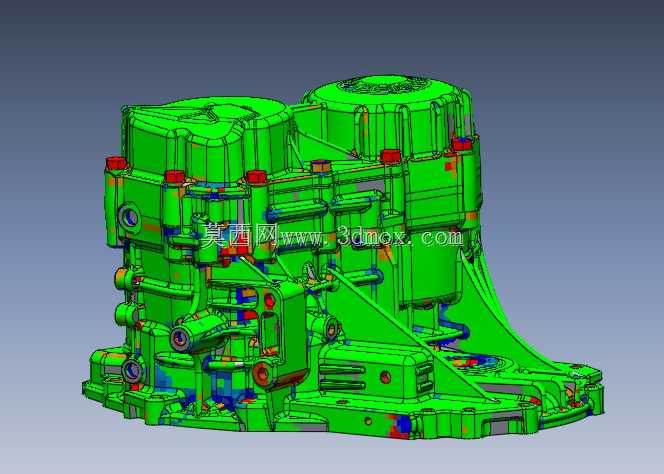

　　从实际功能特性来看，变速器壳体作为整个传动系统的承载基体，需要同时容纳输入轴、中间轴、输出轴、差速器总成以及换挡执行机构，还要承担动力传递过程中的载荷分散、齿轮啮合润滑密封、与整车悬置系统连接固定的作用。扫描获取的模型完整还原了壳体上所有的轴系安装孔位，包括输入轴端的轴承座孔、中间轴前后支撑孔、差速器两端的轴承安装位，所有孔位的同轴度、孔间距数据完全匹配实物装配要求，可直接用于轴承选型校核、轴系装配干涉检查。壳体外壁的加强筋布局也完整复现，这些加强筋并非均匀布置，而是沿着齿轮啮合的传力路径分布，在输入轴与中间轴常啮合齿轮对应位置、差速器大扭矩输出对应位置，筋条高度更高、厚度更大，可有效抵消齿轮啮合时产生的径向冲击力，避免壳体在大扭矩工况下出现共振开裂。壳体上的密封槽结构、螺栓连接孔位也全部保留，包括壳体合箱面的密封胶槽深度、宽度，各连接螺栓的孔距、沉头深度，这些细节直接决定装配后的密封性能与连接强度，扫描过程中针对这些窄槽、小孔位置做了点云加密处理，重构后模型的尺寸偏差控制在0.02mm以内，满足铸造加工的精度要求。

　　从设计思路层面，这类扫描重构模型的核心是还原实物的工程合理性，而非单纯复刻外形。在点云数据处理阶段，需要先对扫描过程中产生的噪点进行剔除，比如实物表面的油污、铸造毛刺带来的异常点云，不能直接纳入模型曲面，否则会导致重构出的模型出现不必要的凸起，影响后续模具加工。对于壳体上的安装定位基准，比如与发动机缸体连接的三个定位销孔、与悬置支架连接的安装平面，需要优先做基准对齐，确保整个模型的坐标系与整车装配坐标系一致，后续做装配校核时可直接调用周边部件模型进行匹配，无需额外调整坐标。针对壳体内部的油道结构，扫描时通过多角度补扫获取了油道的完整走向，这些油道负责将齿轮飞溅的润滑油引导至各个轴承位置，保障高速运转时的轴承润滑，模型中还原了油道的孔径变化、拐角过渡结构，可直接用于润滑系统的流场仿真分析，验证不同转速下的润滑油流量是否满足轴承冷却需求。

　　在外形尺寸与安装边界方面，该壳体适配横置前驱车型的变速器布置，整体轮廓沿车辆横向布置，最大外轮廓尺寸匹配原车型的动力舱布置空间，与发动机缸体连接的安装面平面度完全复刻实物参数，安装螺栓的孔位分布与原发动机缸体的螺纹孔一一对应，装配时无需额外打孔调整。壳体上的换挡机构安装位、离合器分离轴承座位置、车速传感器安装孔都完整保留，所有外接部件的安装接口尺寸均与实物一致，不管是做备件加工还是改型设计，都能保证外接部件的直接装配。壳体底部的放油螺塞孔、顶部的注油孔位置也按照实物还原，包括螺塞的螺纹规格、密封面角度，可直接用于后续的工艺文件编制。需要注意的是，这类扫描模型在用于铸造生产时，需要根据铸造工艺要求添加拔模斜度、铸造圆角补偿，因为扫描得到的是成品机加工后的尺寸，铸造毛坯需要预留机加工余量，这部分可在重构模型的基础上做工艺调整，基准模型提供的准确成品尺寸可作为工艺余量设置的可靠依据，避免因基准尺寸偏差导致毛坯加工余量不足或者余量过大浪费材料。
