双杆式液压操纵控制装置结构设计

　　在工程机械、矿山设备、重型作业车辆的液压控制系统中，操纵杆作为人机交互的核心输入部件，直接决定了作业动作的精准度与操作可靠性，这款双杆式液压操纵装置，正是针对多回路液压系统的手动控制需求开发的结构方案。从实际应用场景来看，这类操纵杆普遍搭载在小型挖掘机、装载机、高空作业平台、农业收获机械的操作舱内，操作人员通过扳动杆体输出位移信号，直接控制对应液压阀组的阀芯开度，进而驱动动臂、斗杆、铲斗、支腿等执行机构完成升降、收放、回转动作，相比电控操纵方案，纯机械液压驱动的操纵结构抗干扰能力更强，在高温、高粉尘、强振动的野外作业环境下故障率更低，不需要额外布置信号线路与供电模块，维护成本也更具优势。

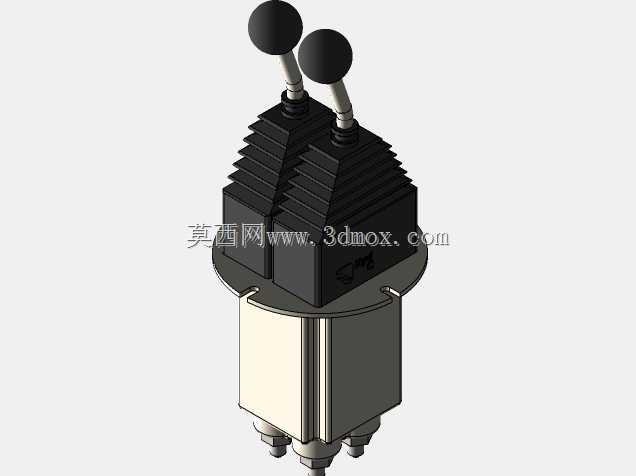

　　从功能特性上看，该操纵装置采用双杆并列布局，每根操纵杆可独立控制一组液压回路，支持前后、左右四个方向的扳动操作，对应两路液压油的通断与流量调节，能够实现单动作独立操作与复合动作联动控制，匹配工程机械作业中多机构协同动作的操作需求。杆体顶部设置球形操作握把，表面做防滑处理，贴合操作人员手掌握持弧度，长时间操作不易产生疲劳；杆体与基座连接处设置多层波纹防尘套，采用耐油橡胶材质，能够阻挡作业环境中的粉尘、泥沙、切削碎屑进入阀体内部，避免阀芯卡滞，同时延缓密封件的老化速度，延长装置的整体使用寿命。基座下部设置圆柱形安装定位段，配套法兰式安装面，能够直接嵌入操作舱的台面安装孔内，通过周边的固定螺栓完成锁紧固定，安装边界清晰，不需要额外设计复杂的转接支架，适配多数通用型工程机械操纵台的安装尺寸规范。

　　设计过程中，首先围绕操作力与行程的匹配关系做参数校核，操纵杆的扳动行程控制在合理区间内，既保证操作时的动作反馈清晰，又不会因为行程过大增加操作人员的动作幅度，同时内置的复位弹簧刚度经过匹配计算，松开操纵杆后能够自动回到中位，切断液压油输出，保证执行机构能够即时停止动作，避免误操作引发的安全风险。内部的阀芯与杆体采用铰接式连接结构，能够抵消杆体扳动过程中的角度偏移，避免阀芯受到侧向力导致偏磨，保证液压控制的线性度，减少操作过程中的空行程。基座内部的油道采用集成式设计，减少外接管路的数量，降低液压油泄漏的风险，同时整体结构做等强度优化，在保证杆体抗扭、抗弯强度满足重载操作需求的前提下，尽可能压缩装置的整体体积，减少在操作舱内的空间占用。

　　从安装适配的角度来看，装置下部的油口采用标准液压管接头规格，能够直接与系统的液压油管对接，不需要定制非标接头；安装法兰的螺栓孔位采用对称布局，支持多角度安装调整，能够适配不同操作舱的布局需求，不管是左侧操纵位还是右侧操纵位都可以通用。考虑到作业场景中的振动问题，安装面处预留了密封垫圈的安装槽位，安装时加装橡胶密封垫圈，既能够避免台面的液体、杂物渗入安装缝隙，也能够吸收设备运行过程中传递到操纵杆的振动，减少操作人员手部的振感，提升操作舒适度。整个结构没有复杂的异形零件，多数部件都可以采用常规的机加工工艺生产，密封件、弹簧等易损件都采用通用标准件，后期维护更换成本低，适合批量配套应用在各类中低压液压控制的工程设备上。
